申請日2016.05.09

　　公開(公告)日2016.12.07

　　IPC分類號B02C18/12; B02C18/18; B02C18/24

　　摘要

　　本實用新型公開了一種臥式污泥混合攪拌機用打碎裝置，包括電機，設置在電機上的轉軸和設置在轉軸頂部的飛刀組件，電機上部通過支撐座軸孔穿過電機轉軸設置有支撐座，電機轉軸在支撐座和密封件之間設置有電機密封套管、短套管和長套管，支撐座上邊沿在軸孔內側壁處設置有軸承槽和密封槽，并通過在軸承槽和密封槽內設置深溝球軸承和骨架油封件密封支撐座，密封件低端在密封件軸孔圓周方向設置有密封件密封槽，密封件密封槽內通過設置骨架油封槽密封密封件，電機轉軸在密封件上端從下到上分別設置有“十”字形飛刀和“工“字形飛刀，并通過螺帽固定于電機轉軸頂端，總體上，本實用新型具有設計結構簡單，防止漏油，安裝方便等優點。

　　權利要求書

　　1.一種臥式污泥混合攪拌機用打碎裝置，其特征在于：包括電機，設置在電機上的轉軸和設置在轉軸頂部的飛刀組件，所述的電機上部通過支撐座軸孔穿過電機轉軸設置有支撐座，支撐座上端和支撐座下端分別設置有支撐座上邊沿和支撐座下邊沿，支撐座下邊沿通過螺栓與電機固定設置，支撐座上邊沿通過螺栓固定設置密封件，所述的電機轉軸在支撐座和密封件之間設置有電機密封套管、短套管和長套管，所述的支撐座上邊沿在軸孔內側壁處設置有軸承槽和密封槽，并通過在軸承槽和密封槽內設置深溝球軸承和骨架油封件密封支撐座，所述的支撐座上邊沿下端一側與軸承槽之間設置有注油通孔，所述的密封件低端在密封件軸孔圓周方向設置有密封件密封槽，密封件密封槽內通過設置骨架油封件密封密封件，所述的飛刀組件由“十”字形飛刀和 “工“字形飛刀組成，電機轉軸在密封件上端從下到上分別設置有“十”字形飛刀和 “工“字形飛刀，并通過螺帽固定于電機轉軸頂端。

　　2.根據權利要求1所述的一種臥式污泥混合攪拌機用打碎裝置，其特征在于：所述的支撐座上邊沿圓周方向設置有螺孔，并通過螺栓穿過螺孔將電機固定在攪拌機筒體上。

　　3.根據權利要求1所述的一種臥式污泥混合攪拌機用打碎裝置，其特征在于：所述的電機轉軸在密封件上端電機轉軸為正多邊形結構，電機轉軸頂端為柱型螺紋結構。

　　4.根據權利要求1所述的一種臥式污泥混合攪拌機用打碎裝置，其特征在于：所述的“十”字形飛刀和 “工“字形飛刀中心軸孔為正多邊形結構，“十”字形飛刀和 “工“字形飛刀恰好可以套裝于電機轉軸上。

　　說明書

　　一種臥式污泥混合攪拌機用打碎裝置

　　技術領域

　　本實用新型屬于機械設備領域，涉及一種臥式污泥混合攪拌機用打碎裝置。

　　背景技術

　　目前，混合設備需要混合攪拌的物料會因?yàn)榉肿娱g的運動會相互吸附在一起形成聚團等情況，破壞了混合均勻度。臥式犁刀型混合設備能解決聚團、結團等問題，在固液混合時，隨著液體添加量的增加，液體將使粉體表面完全濕潤，這時達到粒化點，當繼續添加液體時，許多微粒將互相結合成球形顆粒，但是由于飛刀的切碎作用，團粒一般在設備運轉一定時間后達到均勻化，所以被越來越廣泛的使用在化工、醫藥、食品、砂漿等行業。臥式犁刀型混合設備的筒體外一般都安裝有一組或者幾組飛刀結構，飛刀葉片套在主軸上并深入到筒體內與設備的主軸一起參與破碎混合。飛刀片的種類一般分為兩種，一種是多刀片式一種是花瓣形式。而在飛刀部件中主軸密封一直會在不同物料、不同顆粒大小、不同混合工藝以及不同壓力下而出現漏料的問題，飛刀軸上的密封一般采用有骨架油封、填料密封、壓縮空氣密封、機械密封等形式。

　　近幾年來物料的種類欲加繁多，密度以及物料性質以及混合工藝日趨復雜，迫切需要一種能克服以上幾種飛刀軸密封缺點的新型飛刀結構形式出現。

　　發明內容

　　本實用新型的目的在于克服現有技術的不足而提供一種臥式污泥混合攪拌機用打碎裝置，以滿足不同種類不同工況下的混合破碎要求。

　　為實現所述的目的本實用新型是這樣實現的：一種臥式污泥混合攪拌機用打碎裝置，包括電機，設置在電機上的轉軸和設置在轉軸頂部的飛刀組件，所述的電機上部通過支撐座軸孔穿過電機轉軸設置有支撐座，支撐座上端和支撐座下端分別設置有支撐座上邊沿和支撐座下邊沿，支撐座下邊沿通過螺栓與電機固定設置，支撐座上邊沿通過螺栓固定設置密封件，所述的電機轉軸在支撐座和密封件之間設置有電機密封套管、短套管和長套管，所述的支撐座上邊沿在軸孔內側壁處設置有軸承槽和密封槽，并通過在軸承槽和密封槽內設置深溝球軸承和骨架油封件密封支撐座，所述的支撐座上邊沿下端一側與軸承槽之間設置有注油通孔，所述的密封件低端在密封件軸孔圓周方向設置有密封件密封槽，密封件密封槽內通過設置骨架油封槽密封密封件，所述的飛刀組件由“十”字形飛刀和 “工“字形飛刀組成，電機轉軸在密封件上端從下到上分別設置有“十”字形飛刀和 “工“字形飛刀，并通過螺帽固定于電機轉軸頂端。

　　所述的支撐座上邊沿圓周方向設置有螺孔，并通過螺栓穿過螺孔將電機固定在攪拌機筒體上。

　　所述的電機轉軸在密封件上端電機轉軸為正多邊形結構，電機轉軸頂端為柱型螺紋結構。

　　所述的“十”字形飛刀和 “工“字形飛刀中心軸孔為正多邊形結構，“十”字形飛刀和 “工“字形飛刀恰好可以套裝于電機轉軸上。

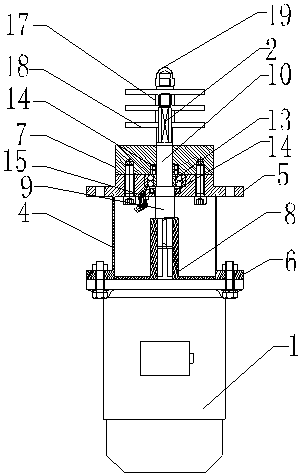

　　本實用新型產生的有益效果是：本實用新型由電機，設置在電機上的轉軸和設置在轉軸頂部的飛刀組件組成。

　　在電機上部通過支撐座設置的軸孔穿過電機轉軸設置有支撐座，支撐座上端和支撐座下端分別設置有支撐座上邊沿和支撐座下邊沿，支撐座下邊沿通過螺栓與電機固定設置，支撐座上邊沿通過螺栓固定設置密封件。支撐座上邊沿圓周方向設置有多個螺栓孔，并通過螺栓將支撐座直接固定到攪拌機筒體中下方兩側位置，密封件將攪拌機筒體開孔位置進行了密封。

　　電機轉軸在支撐座和密封件之間設置有電機密封套管、短套管和長套管，電機密封套管、短套管和長套管三者可以相互擠壓，不僅起到密封作用，而且方便了安裝支撐座，給深溝球軸承添加潤滑油。支撐座上邊沿在軸孔內側壁處設置有軸承槽和密封槽，并通過在軸承槽和密封槽內設置深溝球軸承和骨架油封件密封支撐座，支撐座上邊沿下端一側與軸承槽之間設置有注油通孔，在密封件低端在密封件軸孔圓周方向設置有密封件密封槽，密封件密封槽內設置骨架油封件，通過在電機轉軸支撐座軸承槽、密封槽和密封件密封槽內分別設置骨架油封件可以將潤滑油密封于深溝球軸承內，有效防止漏油情況。

　　飛刀組件由“十”字形飛刀和 “工“字形飛刀組成，飛刀組件位于攪拌機筒體內部，電機轉軸在密封件上端從下到上分別設置有“十”字形飛刀和 “工“字形飛刀，電機轉軸在密封件上端電機轉軸為正多邊形結構，“十”字形飛刀和 “工“字形飛刀中心軸孔也為正多邊形結構，“十”字形飛刀和 “工“字形飛刀恰好可以套裝于電機轉軸上，電機轉軸頂端為柱型螺紋結構，并通過螺帽固定于電機轉軸頂端。通過轉軸正多邊形的設置可以減小飛刀組件在工作時飛刀軸孔對飛刀的磨損，并且也方便了安裝，最后通過螺帽的設置可以減小電機轉軸頂端的磨損。

　　總體上，本實用新型具有設計結構簡單，防止漏油，安裝方便等優點。
