申請日2016.05.09

　　公開(公告)日2016.10.12

　　IPC分類號C02F11/12; C02F11/16; B01D53/84; B08B15/04

　　摘要

　　本實用新型涉及一種污泥干化除臭凈化裝置，包括原料輸送器、太陽能自動旋轉干燥器、除塵器、冷凝器、鼓風機和生物除臭器，原料輸送器包括污泥泵，原料輸送器通過污泥泵連接太陽能自動旋轉干燥器，太陽能自動旋轉干燥器的出口連接除塵器，除塵器連接冷凝器，冷凝器通過鼓風機連接生物除臭器，太陽能自動旋轉干燥器包括螺旋干燥器、圓弧面型反射鏡、旋轉支架、馬達和PLC控制器，PLC控制器控制馬達輸出，馬達控制旋轉支架的旋轉速率，圓弧面型反射鏡承載于旋轉支架上，螺旋干燥器位于圓弧面型反射鏡的光線匯聚點上，螺旋干燥器的外壁為透明玻璃罩。本實用新型的有益效果在于：太陽能利用率高，能耗低，綠色環保，節約成本。

　　權利要求書

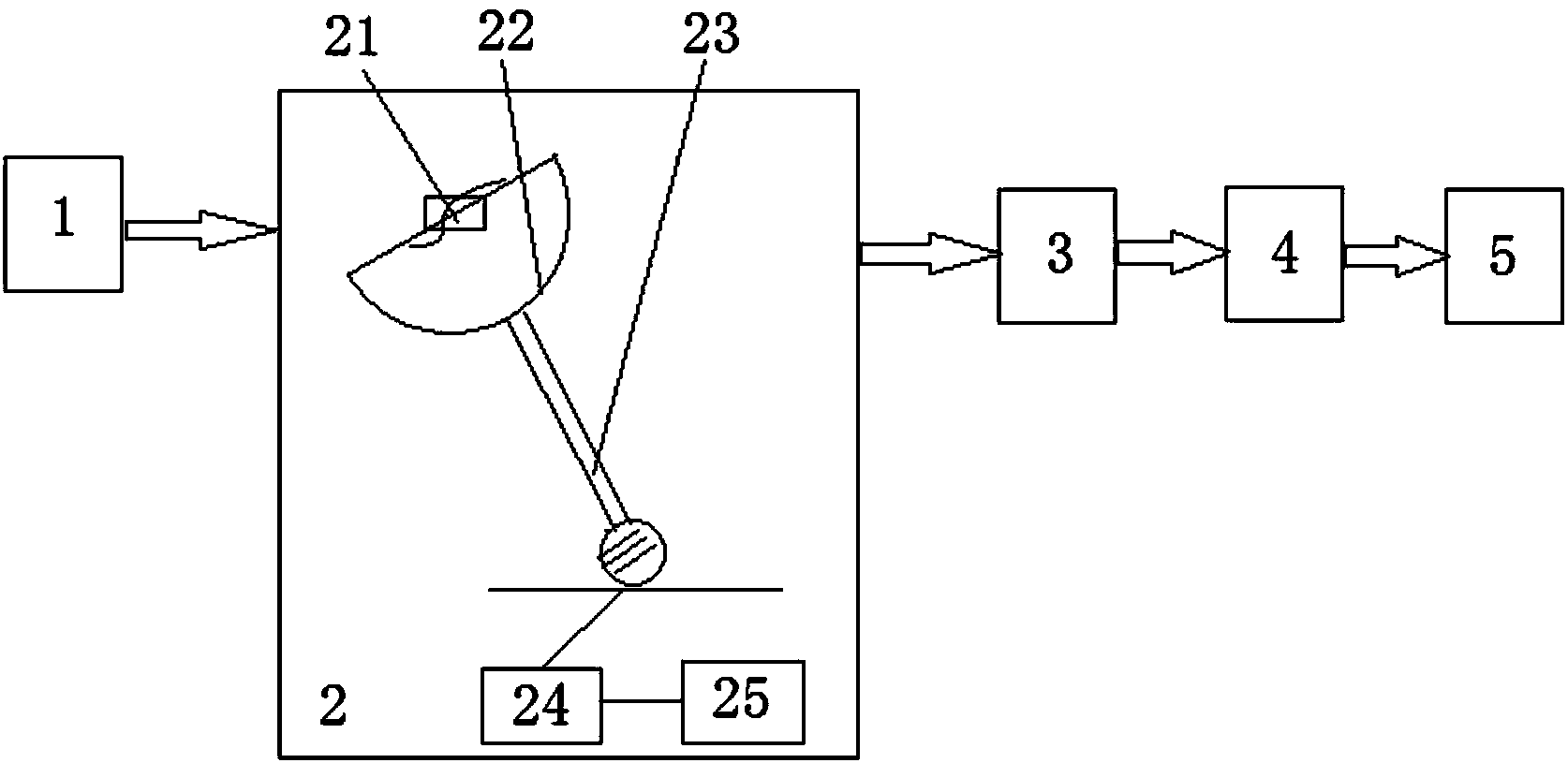

　　1.一種污泥干化除臭凈化裝置，其特征在于，包括原料輸送器(1)、太陽能自動旋轉干燥器(2)、除塵器(3)、冷凝器(4)、鼓風機和生物除臭器(5)，所述原料輸送器(1)包括污泥泵，所述原料輸送器(1)通過所述污泥泵連接所述太陽能自動旋轉干燥器(2)，所述太陽能自動旋轉干燥器(2)的出口連接所述除塵器(3)，所述除塵器(3)連接所述冷凝器(4)，所述冷凝器(4)通過所述鼓風機連接所述生物除臭器(5)，所述太陽能自動旋轉干燥器(2)包括螺旋干燥器(21)、圓弧面型反射鏡(22)、旋轉支架(23)、馬達(24)和PLC控制器(25)，所述PLC控制器(25)控制所述馬達(24)輸出，所述馬達(24)控制所述旋轉支架(23)的旋轉速率，所述圓弧面型反射鏡(22)承載于所述旋轉支架(23)上，所述螺旋干燥器(21)位于所述圓弧面型反射鏡(22)的光線匯聚點上，所述螺旋干燥器(21)的外壁為透明玻璃罩。

　　2.如權利要求1所述污泥干化除臭凈化裝置，其特征在于，所述圓弧面型反射鏡(22)為半圓面型，所述旋轉支架(23)的支點位于所述旋轉支架(23)的底端且所述旋轉支架(23)在與地平線形成60°～90°夾角的范圍內進行旋轉。

　　說明書

　　一種污泥干化除臭凈化裝置

　　技術領域

　　本實用新型涉及污泥處理技術領域，尤其涉及一種污泥干化除臭凈化裝置。

　　背景技術

　　隨著工業化、城鎮化的進展，相應的污水、污泥生產量也隨之迅速增加，目前，我國年產生污泥4000萬噸(含水率80%)，預計至2020年，我國年產生污泥超過6000萬噸(含水率80%)。污水處理產生的污泥，富含有機質成分，又含有一定量的重金屬、病原體等有害物質，污泥的二次污染問題突出。目前，我國產生的污泥主要去向是垃圾填埋場進行填埋。隨著污水處理率的不斷提高，所產生的大量污泥會占用大量的垃圾填埋場，同時，適宜的垃圾填埋場所也越來越有限，因此，污泥的處理是固體廢棄物處置研究熱點，污泥的減量化、無害化、資源化處理是各國共同努力的目標。降低污泥的含水率和減小污泥體積，首先實現減量化，是實現污泥處理的關鍵。目前，污泥干化處理技術普遍存在耗能量過高的問題，從而增加了污泥處理成本。

　　實用新型內容

　　有鑒于此，本實用新型的目的是提供一種污泥干化除臭凈化裝置，以解決現有技術中的不足。

　　為了達到上述目的，本實用新型的目的是通過下述技術方案實現的：

　　一種污泥干化除臭凈化裝置，其中，包括原料輸送器、太陽能自動旋轉干燥器、除塵器、冷凝器、鼓風機和生物除臭器，所述原料輸送器包括污泥泵，所述原料輸送器通過所述污泥泵連接所述太陽能自動旋轉干燥器，所述太陽能自動旋轉干燥器的出口連接所述除塵器，所述除塵器連接所述冷凝器，所述冷凝器通過所述鼓風機連接所述生物除臭器，所述太陽能自動旋轉干燥器包括螺旋干燥器、圓弧面型反射鏡、旋轉支架、馬達和PLC控制器，所述PLC控制器控制所述馬達輸出，所述馬達控制所述旋轉支架的旋轉速率，所述圓弧面型反射鏡承載于所述旋轉支架上，所述螺旋干燥器位于所述圓弧面型反射鏡的光線匯聚點上，所述螺旋干燥器的外壁為透明玻璃罩。

　　上述污泥干化除臭凈化裝置，其中，所述圓弧面型反射鏡為半圓面型，所述旋轉支架的支點位于所述旋轉支架的底端且所述旋轉支架在與地平線形成60°～90°夾角的范圍內進行旋轉。

　　與已有技術相比，本實用新型的有益效果在于：

　　太陽能利用率高，能耗低，綠色環保，節約成本。
