公布日：2024.05.31

申請日：2023.12.12

分類號：C02F3/30(2023.01)I;C02F11/16(2006.01)I

摘要

本發明涉及生活廢料處理技術領域，尤其是涉及一種固體廢棄物和生活污水的共同處理裝置，包括：桶體，具有用于供固體廢棄物和生活污水反應的反應腔，桶體頂面具有用于供固體廢棄物輸入的輸入口；生活污水處理機構，用于處理生活污水，生活污水處理機構布置在桶體的反應腔內；以及固體廢棄物處理機構，用于處理固體廢棄物并將固體廢棄物反應過程中產生的熱量供給給生活污水處理機構，固體廢棄物處理機構安裝在桶體的反應腔內，本裝置結構簡單，沒有過于精密的零件；本裝置可以同時處理生活廢水，也可以完成堆肥過程，堆肥過程的熱量可以促進廢水降解，廢水處理盤管又可以帶走堆肥熱量。

權利要求書

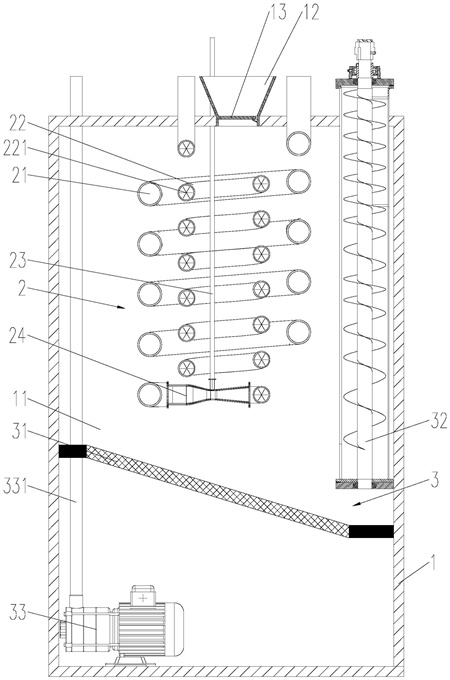

1.一種固體廢棄物和生活污水的共同處理裝置，其特征在于，包括：桶體(1)，具有用于供固體廢棄物和生活污水反應的反應腔(11)，所述桶體(1)頂面具有用于供固體廢棄物輸入的輸入口；生活污水處理機構(2)，用于處理生活污水，所述生活污水處理機構(2)布置在桶體(1)的反應腔(11)內；以及固體廢棄物處理機構(3)，用于處理固體廢棄物并將固體廢棄物反應過程中產生的熱量供給給生活污水處理機構(2)，所述固體廢棄物處理機構(3)安裝在桶體(1)的反應腔(11)內。

2.如權利要求1所述的一種固體廢棄物和生活污水的共同處理裝置，其特征在于：所述生活污水處理機構(2)包括外盤管(21)、內盤管(22)、氣管(23)以及喉管(24)，所述外盤管(21)的輸入端延伸至桶體(1)外側，所述外盤管(21)的輸出端和喉管(24)的輸入端連接，所述喉管(24)的輸出端和內盤管(22)的輸入端連接，所述內盤管(22)的輸出端延伸至桶體(1)外側，所述氣管(23)的輸入端延伸至桶體(1)外側，所述氣管(23)的輸出端和喉管(24)連接，所述外盤管(21)內構成厭氧反應區，所述內盤管(22)內構成好氧反應區。

3.如權利要求2所述的一種固體廢棄物和生活污水的共同處理裝置，其特征在于：所述外盤管(21)直徑大于內盤管(22)直徑，所述外盤管(21)直徑和內盤管(22)直徑之比為5：3-4。

4.如權利要求2所述的一種固體廢棄物和生活污水的共同處理裝置，其特征在于：所述內盤管(22)內具有呈毛刷狀的填料(221)。

5.如權利要求1所述的一種固體廢棄物和生活污水的共同處理裝置，其特征在于：所述固體廢棄物處理機構(3)包括篩網(31)、螺旋送料機(32)以及提升泵(33)，所述篩網(31)安裝在桶體(1)的反應腔(11)內，所述篩網(31)用于支承固體廢棄物并篩去固體廢棄物內的液體，所述篩網(31)位于生活污水處理機構(2)下方，所述提升泵(33)布置在篩網(31)下方，所述提升泵(33)用于抽取桶體(1)的反應腔(11)底部的發酵液，所述提升泵(33)的輸出端上安裝有提升管(331)，所述提升管(331)的輸出端延伸至桶體(1)外側，所述螺旋送料機(32)和桶體(1)固定連接，所述螺旋送料機(32)用于輸出固體廢棄物所生產的肥料，所述螺旋送料機(32)位于篩網(31)上方。

6.如權利要求1所述的一種固體廢棄物和生活污水的共同處理裝置，其特征在于：所述桶體(1)頂面安裝有進料斗(12)，所述進料斗(12)的輸出端和輸入口對接，所述進料斗(12)的輸出端內布置有彈簧門(13)。

7.一種固體廢棄物和生活污水的共同處理方法，應用于權利要求1-6任一項的一種固體廢棄物和生活污水的共同處理裝置，其特征在于，操作時，先將生活廢水注入內盤管(22)，經過7-15天在內盤管(22)的填料(221)表面上形成生物掛膜，經過掛膜之后，再將待處理的生活廢水從外盤管(21)注入外盤管(21)內，經過外盤管(21)內的厭氧作用形成的小分子有機物并在內盤管(22)內的好氧反應區內被完全生物降解；同時，生活產生的固體廢棄物可以從桶體(1)的進料斗(12)加入到桶體(1)內，在桶體(1)內形成堆肥作用，堆肥一定時間后，桶體(1)底部形成的發酵液通過提升泵(33)提升出來直接兌水用于農田施肥，堆肥經過一段時間后所形成的肥料通過螺旋送料機(32)提升出來用于施肥。

發明內容

本發明要解決的技術問題是：為了克服現有技術中集成式農村生活污水處理設施，結構復雜，內部零件繁多，設計精巧，在處理污水的過程中稍有不慎就會損壞或結構異位而導致整個處理設施出現頻繁的故障或完全失效，且處理設施所能夠處理的物質單一的問題，提供一種固體廢棄物和生活污水的共同處理裝置。

本發明解決其技術問題所采用的技術方案是：一種固體廢棄物和生活污水的共同處理裝置，包括：

桶體，具有用于供固體廢棄物和生活污水反應的反應腔，桶體頂面具有用于供固體廢棄物輸入的輸入口；

生活污水處理機構，用于處理生活污水，生活污水處理機構布置在桶體的反應腔內；

以及固體廢棄物處理機構，用于處理固體廢棄物并將固體廢棄物反應過程中產生的熱量供給給生活污水處理機構，固體廢棄物處理機構安裝在桶體的反應腔內，本裝置結構簡單，沒有過于精密的零件，本裝置日常操作也簡單，無需操作控制，可以實現完全自動化；

本裝置可以同時處理生活廢水，也可以完成堆肥過程，堆肥過程的熱量可以促進廢水降解，廢水處理盤管又可以帶走堆肥熱量。

為了解決如何對生活污水進行處理的問題，進一步包括生活污水處理機構包括外盤管、內盤管、氣管以及喉管，外盤管的輸入端延伸至桶體外側，外盤管的輸出端和喉管的輸入端連接，喉管的輸出端和內盤管的輸入端連接，內盤管的輸出端延伸至桶體外側，氣管的輸入端延伸至桶體外側，氣管的輸出端和喉管連接，外盤管內構成厭氧反應區，內盤管內構成好氧反應區。

為了解決所形成負壓環境壓力不足的問題，進一步包括外盤管直徑大于內盤管直徑，外盤管直徑和內盤管直徑之比為5：3-4。

進一步包括內盤管內具有呈毛刷狀的填料。

為了解決如何處理并分離固體廢棄物堆肥后的廢料的問題，進一步包括固體廢棄物處理機構包括篩網、螺旋送料機以及提升泵，篩網安裝在桶體的反應腔內，篩網用于支承固體廢棄物并篩去固體廢棄物內的液體，篩網位于生活污水處理機構下方，提升泵布置在篩網下方，提升泵用于抽取桶體的反應腔底部的發酵液，提升泵的輸出端上安裝有提升管，提升管的輸出端延伸至桶體外側，螺旋送料機和桶體固定連接，螺旋送料機用于輸出固體廢棄物所生產的肥料，螺旋送料機位于篩網上方。

進一步包括桶體頂面安裝有進料斗，進料斗的輸出端和輸入口對接，進料斗的輸出端內布置有彈簧門。

為了解決固體廢棄物和生活污水的共同不便的問題，進一步包括一種固體廢棄物和生活污水的共同處理方法，應用于一種固體廢棄物和生活污水的共同處理裝置，操作時，先將生活廢水注入內盤管，經過7-15天在內盤管的填料表面上形成生物掛膜，經過掛膜之后，再將待處理的生活廢水從外盤管注入外盤管內，經過外盤管內的厭氧作用形成的小分子有機物并在內盤管內的好氧反應區內被完全生物降解；

同時，生活產生的固體廢棄物可以從桶體的進料斗加入到桶體內，在桶體內形成堆肥作用，堆肥一定時間后，桶體底部形成的發酵液通過提升泵提升出來直接兌水用于農田施肥，堆肥經過一段時間后所形成的肥料通過螺旋送料機提升出來用于施肥。

本發明的有益效果是：本發明所提供的一種固體廢棄物和生活污水的共同處理裝置，

1、本裝置結構簡單，沒有過于精密的零件，本裝置日常操作也簡單，無需操作控制，可以實現完全自動化；

2、本裝置可以同時處理生活廢水，也可以完成堆肥過程，堆肥過程的熱量可以促進廢水降解，廢水處理盤管又可以帶走堆肥熱量。

（發明人：盧維維;蔡明）
