公布日：2023.11.24

申請日：2023.10.25

分類號：B01D29/74(2006.01)I;B01D29/11(2006.01)I

摘要

一種生活廢水處理裝置，包括底座，底座上通過數個支撐桿固定安裝罐體，罐體上連通安裝進水斗，罐體的頂部開口，罐體上固定安裝頂蓋，頂蓋的內腔與罐體的內腔相連通，頂蓋的底部開設數個排渣口，排渣口內螺紋配合安裝密封蓋，其特征在于：罐體內轉動安裝過濾筒，頂蓋上設有能夠帶動過濾筒轉動的第一傳動機構，頂蓋上固定安裝電機，電機的轉軸上固定安裝傳動軸，第一傳動機構與傳動軸傳動連接，罐體內轉動設有螺旋葉片。本發明結構簡單，構思巧妙，可通過離心的方式將堵塞在過濾筒內的沉淀物清理出來，且無需停機處理，保證了過濾效率，實用性高，能夠滿足實際需求，適合推廣。

權利要求書

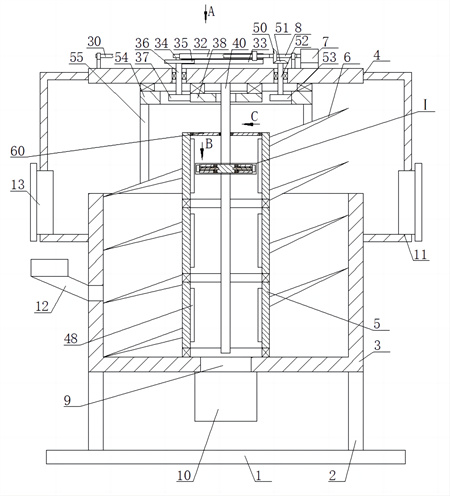

1.一種生活廢水處理裝置，包括底座（1），底座（1）上通過數個支撐桿（2）固定安裝罐體（3），罐體（3）上連通安裝進水斗（12），罐體（3）的頂部開口，罐體（3）上固定安裝頂蓋（4），頂蓋（4）的內腔與罐體（3）的內腔相連通，頂蓋（4）的底部開設數個排渣口（11），排渣口（11）內螺紋配合安裝密封蓋（13），其特征在于：罐體（3）內轉動安裝過濾筒（5），頂蓋（4）上設有能夠帶動過濾筒（5）轉動的第一傳動機構，頂蓋（4）上固定安裝電機（7），電機（7）的轉軸上固定安裝傳動軸（8），第一傳動機構與傳動軸（8）傳動連接，罐體（3）內轉動設有螺旋葉片（6），螺旋葉片（6）的外周與罐體（3）的內壁滑動接觸配合，螺旋葉片（6）的內周與過濾筒（5）的外周滑動接觸配合，頂蓋（4）上設有能夠帶動螺旋葉片（6）轉動的第二傳動機構，第二傳動機構與傳動軸（8）傳動連接，罐體（3）的底部開設出水口（9），出水口（9）與過濾筒（5）內部相連通；所述過濾筒（5）設有多段，相鄰兩段過濾筒（5）通過密封軸承轉動連接在一起，每段過濾筒（5）同軸設置，第一傳動機構能夠分別帶動每段過濾筒（5）轉動；所述第一傳動機構包括第一往復絲桿（30），第一往復絲桿（30）通過數個軸座轉動安裝在頂蓋（4）上，第一往復絲桿（30）的右端與傳動軸（8）的左端固定連接，第一往復絲桿（30）上螺紋配合安裝第一絲母（31），第一絲母（31）僅能夠沿第一往復絲桿（30）左右移動，第一絲母（31）上固定安裝第一齒條（32），第一齒條（32）通過連桿固定連接第二齒條（33），第一齒條（32）上嚙合配合設有小齒輪（34），第二齒條（33）上嚙合配合設有大齒輪（35），小齒輪（34）、大齒輪（35）分別通過單向軸承轉動安裝在同一個第一轉動桿（36）上，第一轉動桿（36）通過軸承轉動安裝在頂蓋（4）上左側的預留孔內，第一轉動桿（36）的下端向下延伸至頂蓋（4）內并固定安裝第一齒輪（37），第一齒輪（37）的一側嚙合配合設有小齒環（38），小齒環（38）通過軸承轉動安裝在頂蓋（4）上，小齒環（38）的前后兩側分別固定安裝滑桿（39），頂蓋（4）頂側的內壁上固定安裝第二往復絲桿（40），第二往復絲桿（40）上螺紋配合安裝第二絲母（41），第二絲母（41）能夠沿第二往復絲桿（40）上下移動，第二絲母（41）上通過兩個軸承轉動安裝圓環（42），兩個軸承間形成空腔，圓環（42）上對應滑桿（39）開設滑槽（43），圓環（42）能夠沿滑桿（39）上下滑動，圓環（42）的左右兩側分別開設透槽（44），透槽（44）內分別通過彈簧（46）彈性安裝橫桿（45），橫桿（45）的外端分別固定安裝第一擋塊（47），第二絲母（41）的外周對應橫桿（45）的內端開設插槽（49），通常狀態下，橫桿（45）與插槽（49）插接配合，每段過濾筒（5）的內周分別對應第一擋塊（47）固定安裝第二擋塊（48），第一擋塊（47）能夠與第二擋塊（48）抵靠接觸配合；所述第二傳動機構包括第一斜齒輪（50），第一斜齒輪（50）固定安裝在傳動軸（8）上，第一斜齒輪（50）的一側嚙合配合設有第二斜齒輪（51），第二斜齒輪（51）固定安裝在第二轉動桿（52）上，第二轉動桿（52）通過軸承轉動安裝在頂蓋（4）上右側的預留孔內，第二轉動桿（52）的下端向下延伸至頂蓋（4）內并固定安裝第二齒輪（53），第二齒輪（53）的一側嚙合配合設有大齒環（54），大齒環（54）通過軸承轉動安裝在頂蓋（4）上，大齒環（54）通過數個連接桿（55）與螺旋葉片（6）固定連接。

2.根據權利要求1所述的一種生活廢水處理裝置，其特征在于：所述過濾筒（5）頂側的開口內轉動安裝密封板（60），密封板（60）的外周與過濾筒（5）的內周通過密封軸承轉動連接，密封板（60）中心處開孔并與第二往復絲桿（40）的外周通過密封軸承轉動連接，密封板（60）上對應滑桿（39）開設通孔（61），滑桿（39）的外周與對應的通孔（61）的內壁固定連接。

發明內容

本發明提供一種生活廢水處理裝置，用以解決現有技術中的缺陷。

本發明通過以下技術方案予以實現：

一種生活廢水處理裝置，包括底座，底座上通過數個支撐桿固定安裝罐體，罐體上連通安裝進水斗，罐體的頂部開口，罐體上固定安裝頂蓋，頂蓋的內腔與罐體的內腔相連通，頂蓋的底部開設數個排渣口，排渣口內螺紋配合安裝密封蓋，其特征在于：罐體內轉動安裝過濾筒，頂蓋上設有能夠帶動過濾筒轉動的第一傳動機構，頂蓋上固定安裝電機，電機的轉軸上固定安裝傳動軸，第一傳動機構與傳動軸傳動連接，罐體內轉動設有螺旋葉片，螺旋葉片的外周與罐體的內壁滑動接觸配合，螺旋葉片的內周與過濾筒的外周滑動接觸配合，頂蓋上設有能夠帶動螺旋葉片轉動的第二傳動機構，第二傳動機構與傳動軸傳動連接，罐體的底部開設出水口，出水口與過濾筒連通，罐體的底部固定安裝排水管，排水管與出水口連通。

如上所述的一種生活廢水處理裝置，所述過濾筒設有多段，相鄰兩段過濾筒通過密封軸承轉動連接在一起，每段過濾筒同軸設置，第一傳動機構能夠分別帶動每段過濾筒轉動。

如上所述的一種生活廢水處理裝置，所述第一傳動機構包括第一往復絲桿，第一往復絲桿通過數個軸座轉動安裝在頂蓋上，第一往復絲桿的右端與傳動軸的左端固定連接，第一往復絲桿上螺紋配合安裝第一絲母，第一絲母僅能夠沿第一往復絲桿左右移動，第一絲母上固定安裝第一齒條，第一齒條通過連桿固定連接第二齒條，第一齒條上嚙合配合設有小齒輪，第二齒條上嚙合配合設有大齒輪，小齒輪、大齒輪分別通過單向軸承轉動安裝在同一個第一轉動桿上，第一轉動桿通過軸承轉動安裝在頂蓋上左側的預留孔內，第一轉動桿的下端向下延伸至頂蓋內并固定安裝第一齒輪，第一齒輪的一側嚙合配合設有小齒環，小齒環通過軸承轉動安裝在頂蓋上，小齒環的前后兩側分別固定安裝滑桿，頂蓋頂側的內壁上固定安裝第二往復絲桿，第二往復絲桿上螺紋配合安裝第二絲母，第二絲母能夠沿第二往復絲桿上下移動，第二絲母上通過兩個軸承轉動安裝圓環，兩個軸承間形成空腔，圓環上對應滑桿開設滑槽，圓環能夠沿滑桿上下滑動，圓環的左右兩側分別開設透槽，透槽內分別通過彈簧彈性安裝橫桿，橫桿的外端分別固定安裝第一擋塊，第二絲母的外周對應橫桿的內端開設插槽，通常狀態下，橫桿與插槽插接配合，每段過濾筒的內周分別對應第一擋塊固定安裝第二擋塊，第一擋塊能夠與第二擋塊抵靠接觸配合。

如上所述的一種生活廢水處理裝置，所述第二傳動機構包括第一斜齒輪，第一斜齒輪固定安裝在傳動軸上，第一斜齒輪的一側嚙合配合設有第二斜齒輪，第二斜齒輪固定安裝在第二轉動桿上，第二轉動桿通過軸承轉動安裝在頂蓋上右側的預留孔內，第二轉動桿的下端向下延伸至頂蓋內并固定安裝第二齒輪，第二齒輪的一側嚙合配合設有大齒環，大齒環通過軸承轉動安裝在頂蓋上，大齒環通過數個連接桿與螺旋葉片固定連接。

如上所述的一種生活廢水處理裝置，所述過濾筒頂側的開口內轉動安裝密封板，密封板的外周與過濾筒的內周通過密封軸承轉動連接，密封板中心處開孔并與第二往復絲桿的外周通過密封軸承轉動連接，密封板上對應滑桿開設通孔，滑桿的外周與對應的通孔的內壁固定連接。

本發明的優點是：本發明結構簡單，構思巧妙，可通過離心的方式將堵塞在過濾筒的過濾孔內的沉淀物甩出來，并自動清理排出，且無需停機處理，保證了過濾效率，實用性高；并且過濾筒分段設計，能夠分別離心轉動，減少轉動阻力；使用一個電機，實現多種驅動，結構巧妙。

（發明人：張中江;宋君;張顯東;劉煒瑋）
