公布日：2023.11.24
申請日：2023.10.20
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;B01D36/04(2006.01)I
摘要
本申請?zhí)峁┝艘环N去除焦化廢水COD的裝置，涉及化工技術領域，包括原水處理池與設于原水處理池一側的沉淀池，原水處理池內設有格柵組件，沉淀池上設有過濾組件。本申請通過設置的過濾組件、排泥組件、提升泵組與格柵組件，實現對水體絮狀物的隔離，從而降低處理后的廢水二次污染的可能，并有效將絮狀物所堆積產生的大量沉積污泥進行有效排出，以避免污泥堆積導致的堵塞，解決了現有技術運行成本高處理效率低，且易因反應產生的絮狀物導致處理后的廢水出現二次污染，同時極易出現沉淀形成污泥導致排水處的堵塞，進而很難長時間穩定運行，無法滿足企業的使用需求，降低了焦化廢水COD的裝置實用性的問題。
權利要求書

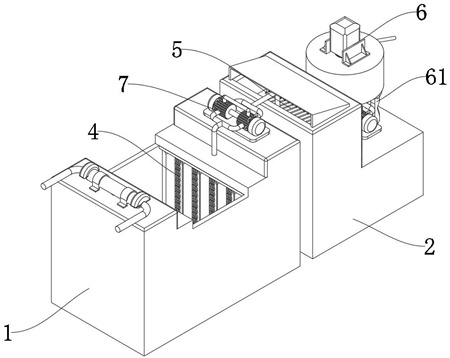

1.一種去除焦化廢水COD的裝置，其特征在于，包括原水處理池（1）與設于所述原水處理池（1）一側的沉淀池（2），所述原水處理池（1）內設有格柵組件（4），所述沉淀池（2）上設有過濾組件（5），所述沉淀池（2）的上表面設有排泥組件（6），所述原水處理池（1）與沉淀池（2）上設有提升泵組（7）；所述格柵組件（4）包括固定連接于所述原水處理池（1）兩內側壁頂壁的橫桿（41），所述橫桿（41）下表面的中部卡接有阻隔柵（42）；所述過濾組件（5）包括固定連接于所述沉淀池（2）兩內側壁中部的搭塊（51），并通過搭塊（51）活動卡接有過濾件（52）；所述排泥組件（6）包括固定連接于所述沉淀池（2）上表面一側的支架（61），所述支架（61）的頂端固定連接有支撐件（62），所述支撐件（62）的內弧面卡接有封閉件（63）；所述提升泵組（7）包括固定連接于所述原水處理池（1）上表面一側的泥漿泵（71），所述泥漿泵（71）的抽取端貫穿連接在原水處理池（1）的內部，所述泥漿泵（71）的排出端貫穿連接在沉淀池（2）的內部，所述沉淀池（2）上表面的一側固定連接有污水泵（72）。
2.根據權利要求1所述的一種去除焦化廢水COD的裝置，其特征在于，所述阻隔柵（42）的數量為若干個，若干個所述阻隔柵（42）均勻等距的分布在橫桿（41）上，且兩兩之間固定連接有斜濾網（43），所述原水處理池（1）上表面的一側固定連接有卡環，并通過卡環固定連接有三通管（44），所述三通管（44）的底端貫穿連接在所述原水處理池（1）上。
3.根據權利要求1所述的一種去除焦化廢水COD的裝置，其特征在于，所述過濾件（52）上表面的周側固定連接有豎桿（53），所述豎桿（53）的頂端固定連接有分流件（54），所述分流件（54）上表面的兩側均為斜面設置，并開設有流動槽，所述流動槽的數量為若干個，并均勻分布在所述分流件（54）上，所述過濾件（52）的內底壁開設有濾孔（55），所述濾孔（55）的數量為若干個，并均勻分布在所述過濾件（52）上。
4.根據權利要求1所述的一種去除焦化廢水COD的裝置，其特征在于，所述沉淀池（2）兩內側壁的中部固定連接有隔板（56），所述隔板（56）下表面的中部開設有排水槽，所述隔板（56）一側表面的底部與所述沉淀池（2）一側內側壁的底部固定連接有分級濾網（57）；所述分級濾網（57）包括低目數濾網（571）、次級濾網（572）與高目數濾網（573），所述低目數濾網（571）、次級濾網（572）與高目數濾網（573）從下至上依次設置。
5.根據權利要求1所述的一種去除焦化廢水COD的裝置，其特征在于，所述封閉件（63）的上表面固定連接有支護，并通過支護固定連接有伺服電機（64），所述伺服電機（64）的輸出端貫穿連接在所述封閉件（63）上，并固定連接有防濺套（65），所述封閉件（63）的內弧面固定連接有分隔網盤（66），所述分隔網盤（66）的中部開設有通孔，并通過通孔與所述防濺套（65）相卡接。
6.根據權利要求1所述的一種去除焦化廢水COD的裝置，其特征在于，所述封閉件（63）外弧面的頂部開設有排水孔，并通過排水孔固定連接有排水管（67），所述封閉件（63）外弧面的底部開設有排泥孔，并通過排泥孔固定連接有污泥管（68）。
7.根據權利要求5所述的一種去除焦化廢水COD的裝置，其特征在于，所述污水泵（72）的排水端貫穿連接在封閉件（63）上，并垂直設于所述防濺套（65）內部，所述防濺套（65）外弧面的兩側均固定連接有連桿（69），所述連桿（69）的數量為四個，四個所述連桿（69）兩兩分為一組，每組所述連桿（69）之間固定連接有加強桿（610）。
8.根據權利要求7所述的一種去除焦化廢水COD的裝置，其特征在于，每組所述連桿（69）的底端均固定連接有刮泥板（611），所述刮泥板（611）與所述封閉件（63）的內底壁相適配貼合，兩個所述刮泥板（611）相對一端均開設有凹槽，并通過凹槽與所述污水泵（72）的排水端相卡接。
9.根據權利要求3所述的一種去除焦化廢水COD的裝置，其特征在于，所述污水泵（72）的抽取端貫穿連接在所述沉淀池（2）的內部，所述沉淀池（2）上表面的一側開設有防塵蓋（73），所述防塵蓋（73）卡接于所述泥漿泵（71）的排出端上，所述泥漿泵（71）的排出端位于所述分流件（54）的上方。
發明內容
本發明的目的在于提供一種去除焦化廢水COD的裝置，通過設置的各個組件解決了現有的焦化廢水COD的裝置，運行成本高處理效率低，且易因反應產生的絮狀物導致處理后的廢水出現二次污染，同時極易出現沉淀形成污泥導致排水處的堵塞，進而很難長時間穩定運行，無法滿足企業的使用需求，降低了焦化廢水COD的裝置實用性的問題。
為了實現上述發明目的，本發明提供了以下技術方案：一種去除焦化廢水COD的裝置，包括原水處理池與設于所述原水處理池一側的沉淀池，所述原水處理池內設有格柵組件，所述沉淀池上設有過濾組件，所述沉淀池的上表面設有排泥組件，所述原水處理池與沉淀池上設有提升泵組；所述格柵組件包括固定連接于所述原水處理池兩內側壁頂壁的橫桿，所述橫桿下表面的中部卡接有阻隔柵；所述過濾組件包括固定連接于所述沉淀池兩內側壁中部的搭塊，并通過搭塊活動卡接有過濾件；所述排泥組件包括固定連接于所述沉淀池上表面一側的支架，所述支架的頂端固定連接有支撐件，所述支撐件的內弧面卡接有封閉件；所述提升泵組包括固定連接于所述原水處理池上表面一側的泥漿泵，所述泥漿泵的抽取端貫穿連接在原水處理池的內部，所述泥漿泵的排出端貫穿連接在沉淀池的內部，所述沉淀池上表面的一側固定連接有污水泵。
作為本申請優選的技術方案，所述阻隔柵的數量為若干個，若干個所述阻隔柵均勻等距的分布在橫桿上，且兩兩之間固定連接有斜濾網，所述原水處理池上表面的一側固定連接有卡環，并通過卡環固定連接有三通管，所述三通管的底端貫穿連接在所述原水處理池上。
作為本申請優選的技術方案，所述過濾件上表面的周側固定連接有豎桿，所述豎桿的頂端固定連接有分流件，所述分流件上表面的兩側均為斜面設置，并開設有流動槽，所述流動槽的數量為若干個，并均勻分布在所述分流件上，所述過濾件的內底壁開設有濾孔，所述濾孔的數量為若干個，并均勻分布在所述過濾件上。
作為本申請優選的技術方案，所述沉淀池兩內側壁的中部固定連接有隔板，所述隔板下表面的中部開設有排水槽，所述隔板一側表面的底部與所述沉淀池一側內側壁的底部固定連接有分級濾網。
所述分級濾網包括低目數濾網、次級濾網與高目數濾網，所述低目數濾網、次級濾網與高目數濾網從下至上依次設置。
作為本申請優選的技術方案，所述封閉件的上表面固定連接有支護，并通過支護固定連接有伺服電機，所述伺服電機的輸出端貫穿連接在所述封閉件上，并固定連接有防濺套，所述封閉件的內弧面固定連接有分隔網盤，所述分隔網盤的中部開設有通孔，并通過通孔與所述防濺套相卡接。
作為本申請優選的技術方案，所述封閉件外弧面的頂部開設有排水孔，并通過排水孔固定連接有排水管，所述封閉件外弧面的底部開設有排泥孔，并通過排泥孔固定連接有污泥管。
作為本申請優選的技術方案，所述污水泵的排水端貫穿連接在封閉件上，并垂直設于所述防濺套內部，所述防濺套外弧面的兩側均固定連接有連桿，所述連桿的數量為四個，四個所述連桿兩兩分為一組，每組所述連桿之間固定連接有加強桿。
作為本申請優選的技術方案，每組所述連桿的底端均固定連接有刮泥板，所述刮泥板與所述封閉件的內底壁相適配貼合，兩個所述刮泥板相對一端均開設有凹槽，并通過凹槽與所述污水泵的排水端相卡接。
作為本申請優選的技術方案，所述污水泵的抽取端貫穿連接在所述沉淀池的內部，所述沉淀池上表面的一側開設有防塵蓋，所述防塵蓋卡接于所述泥漿泵的排出端上，所述泥漿泵的排出端位于所述分流件的上方。
與現有技術相比，本發明的有益效果：在本申請的方案中：通過設置的過濾組件、排泥組件、提升泵組與格柵組件，實現對水體絮狀物的隔離，從而降低處理后的廢水二次污染的可能，并有效將絮狀物所堆積產生的大量沉積污泥進行有效排出，以避免污泥堆積導致的堵塞，解決了現有技術運行成本高處理效率低，且易因反應產生的絮狀物導致處理后的廢水出現二次污染，同時極易出現沉淀形成污泥導致排水處的堵塞，進而很難長時間穩定運行，無法滿足企業的使用需求，降低了焦化廢水COD的裝置實用性的問題。
（發明人：鄭興周;張玉輝;宋志軍;雷之堯）
