公布日：2023.12.05
申請日：2023.11.03
分類號：C02F11/00(2006.01)I;B01F35/71(2022.01)I;B01F27/70(2022.01)I;B01F21/10(2022.01)I
摘要
本發明提供一種顆粒污泥填料改性裝置，涉及污泥處理領域，包括污泥泵，污泥泵右端通過法蘭連接設置有錐端管，錐端管內側通過法蘭連接設置有中段管，中段管管徑為錐端管的二分之一，錐端管外側設置有外支架，外支架內側固定連接有內隔板，外支架頂部固定連接有陶瓷缸，通過設置分岔管，通過控制輸氣泵運轉，可以將二氧化碳在通過分岔管從底部擴散進桶內的污泥，與輸液泵配合運轉可以將堿液導入，可以使桶內污泥溶解氧向上傳輸通過排氣閥排出，可以減少桶內緩存的污泥內厭氧菌滋生，可以減少處理時的污泥惡臭氣體產生，解決了現有改性裝置厭氧改性時容易使厭氧菌滋生，處理時的污泥會產生大量惡臭氣體的問題。
權利要求書

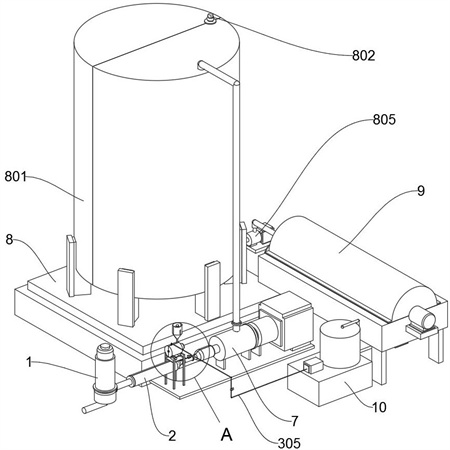

1.一種顆粒污泥填料改性裝置，包括：污泥泵（1），其特征在于，所述污泥泵（1）右端通過法蘭連接設置有錐端管（2），錐端管（2）內側通過法蘭連接設置有中段管（201），中段管（201）管徑為錐端管（2）的二分之一；所述錐端管（2）外側設置有外支架（3），外支架（3）內側固定連接有內隔板（301），外支架（3）頂部固定連接有陶瓷缸（302），陶瓷缸（302）右端固定連接有伺服電機一（303），陶瓷缸（302）內側轉動連接有橫軸，伺服電機一（303）轉軸與橫軸同軸連接，橫軸曲側面固定連接有分支桿（304），陶瓷缸（302）頂部固定連接有導水管（305）；所述陶瓷缸（302）頂部固定連接有塑料材質的錐形管（4），錐形管（4）內側固定連接有橫向的支架，支架頂部固定連接有伺服電機二（401），伺服電機二（401）轉軸底部同軸連接有絞龍桿（402），內隔板（301）頂部固定連接有傳輸泵一（5），傳輸泵一（5）右側固定連接有斜支管（501），所述斜支管（501）底部與中段管（201）內側固定連接，中段管（201）內側固定連接有內管（6），所述內管（6）左端與斜支管（501）的底端固定連接，斜支管（501）右端連接有密封軸承一（601），密封軸承一（601）右側轉動連接有轉管（602），所述轉管（602）外側固定安裝有錐齒輪一（603），轉管（602）右側外部安裝有密封軸承二（6011），密封軸承二（6011）的外圈與內管（6）右端固定連接，所述轉管（602）右端固定連接有三組螺旋支管（604），中段管（201）頂部固定連接有伺服電機三（605），伺服電機三（605）轉軸底部固定安裝有錐齒輪二（606），錐齒輪二（606）與錐齒輪一（603）嚙合傳動。
2.如權利要求1所述一種顆粒污泥填料改性裝置，其特征在于：所述錐端管（2）右端通過法蘭連接設置有均質泵（7），均質泵（7）后側設置有地磅臺（8），地磅臺（8）頂部安裝有緩存桶（801），均質泵（7）排放管道從頂部穿設于緩存桶（801）內側。
3.如權利要求2所述一種顆粒污泥填料改性裝置，其特征在于：所述地磅臺（8）頂部固定安裝有輸氣泵（803），輸氣泵（803）進氣端與二氧化碳和其他惰性氣體罐相連接，輸氣泵（803）頂部固定連接有分岔管（804），分岔管（804）位于緩存桶（801）內側。
4.如權利要求2所述一種顆粒污泥填料改性裝置，其特征在于：所述緩存桶（801）頂部安裝有單向的排氣閥（802），緩存桶（801）底部安裝有排泥泵（805），排泥泵（805）前端通過管道連接有離心式壓濾機（9）。
5.如權利要求4所述一種顆粒污泥填料改性裝置，其特征在于：所述離心式壓濾機（9）的廢液端連接有廢液泵（901），廢液泵（901）左側連接有凈水機（10），凈水機（10）頂部連接有水泵，水泵通過管道與導水管（305）相連接，導水管（305）內部安裝有流量計。
發明內容
有鑒于此，本發明提供一種顆粒污泥填料改性裝置通過通過設置分岔管，通過控制輸氣泵運轉，可以將二氧化碳在通過分岔管從底部擴散進桶內的污泥，與輸液泵配合運轉可以將堿液導入，可以使桶內污泥溶解氧向上傳輸通過排氣閥排出，可以減少桶內緩存的污泥內厭氧菌滋生，可以減少處理時的污泥惡臭氣體產生。
本發明提供了一種顆粒污泥填料改性裝置，具體包括污泥泵，其特征在于，所述污泥泵右端通過法蘭連接設置有錐端管，錐端管內側通過法蘭連接設置有中段管，中段管管徑為錐端管的二分之一；所述錐端管外側設置有外支架，外支架內側固定連接有內隔板，外支架頂部固定連接有陶瓷缸，陶瓷缸右端固定連接有伺服電機一，陶瓷缸內側轉動連接有橫軸，伺服電機一轉軸與橫軸同軸連接，橫軸曲側面固定連接有分支桿，陶瓷缸頂部固定連接有導水管；所述陶瓷缸頂部固定連接有塑料材質的錐形管，錐形管內側固定連接有橫向的支架，支架頂部固定連接有伺服電機二，伺服電機二轉軸底部同軸連接有絞龍桿，內隔板頂部固定連接有傳輸泵一，傳輸泵一右側固定連接有斜支管。
可選地，所述斜支管底部與中段管內側固定連接，中段管內側固定連接有內管。
可選地，所述內管左端與斜支管的底端固定連接，斜支管右端連接有密封軸承一，密封軸承一右側轉動連接有轉管。
可選地，所述轉管外側固定安裝有錐齒輪一，轉管右側外部安裝有密封軸承二，密封軸承二的外圈與內管右端固定連接。
可選地，所述轉管右端固定連接有三組螺旋支管，中段管頂部固定連接有伺服電機三，伺服電機三轉軸底部固定安裝有錐齒輪二，錐齒輪二與錐齒輪一嚙合傳動。
可選地，所述錐端管右端通過法蘭連接設置有均質泵，均質泵后側設置有地磅臺，地磅臺頂部安裝有緩存桶，均質泵排放管道從頂部穿設于緩存桶內側。
可選地，所述地磅臺頂部固定安裝有輸氣泵，輸氣泵進氣端與二氧化碳和其他惰性氣體罐相連接，輸氣泵頂部固定連接有分岔管，分岔管位于緩存桶內側。
可選地，所述緩存桶頂部安裝有單向的排氣閥，緩存桶底部安裝有排泥泵，排泥泵前端通過管道連接有離心式壓濾機。
可選地，所述離心式壓濾機的廢液端連接有廢液泵，廢液泵左側連接有凈水機，凈水機頂部連接有水泵，水泵通過管道與導水管相連接，導水管內部安裝有流量計。
本發明一種顆粒污泥填料改性裝置的有益效果：
1、根據本發明的各實施例的改性裝置，將額定量的改性劑倒入錐形管內部后，控制凈水機水泵運轉可以將過濾后的廢液導入陶瓷缸內部，通過程序定時控制伺服電機二運轉，可以使其轉軸帶動絞龍桿進行轉動，可以使絞龍桿將定量的改性劑向下傳輸進陶瓷缸內部，通過控制導水管電磁閥開啟后，通過伺服電機一運轉，可以使陶瓷缸內部的分支桿對改性劑進行攪拌，可以對改性劑溶液進行自動調配。
2、通過設置螺旋支管，在開啟陶瓷缸底部電閥門后，通過控制傳輸泵一運轉可以將溶液傳輸至斜支管，通過控制伺服電機三運轉，可以使其轉軸處的錐齒輪二帶動錐齒輪一及轉管進行轉動，可以使溶液傳輸至旋轉的螺旋支管處，可以在污泥傳輸過程中使螺旋支管在傳輸中的污泥內均勻?qū)敫男詣┤芤骸?/span>
3、通過設置地磅臺和緩存桶，混合改性劑的污泥導入緩存桶內后，可以對利用地磅對緩存的污泥量進行實時監測，可以緩存桶可以對混合改性劑的污泥進行儲存和持續改性。
4、通過設置分岔管，通過控制輸氣泵運轉，可以將二氧化碳在通過分岔管從底部擴散進桶內的污泥，與輸液泵配合運轉可以將堿液導入，可以使桶內污泥溶解氧向上傳輸通過排氣閥排出，可以減少桶內緩存的污泥內厭氧菌滋生，可以減少處理時的污泥惡臭氣體產生。
5、通過設置導水管，通過排泥泵將污泥傳輸進離心式壓濾機進行離心脫水，脫水后的廢液可以通過廢液泵傳輸進凈水機內對廢液進行凈化，廢液可以傳輸進陶瓷缸內部配合改性劑溶解，可以對污泥壓濾產生的廢液進行利用。
（發明人：陳云逸;陳禮國）
