公布日：2023.12.05
申請日：2023.11.02
分類號：C02F1/24(2023.01)I;B01F23/232(2022.01)I;B01F25/312(2022.01)I;B01F35/71(2022.01)I
摘要
本發明提供一種基于氣浮濃縮的污泥濃縮設備，涉及污水處理領域，包括：濃縮設備主體；加氣驅動件，所述加氣驅動件固定連接在濃縮設備主體的前端面左側下部；污泥收集倉，所述污泥收集倉設置在濃縮設備主體內部右側，污泥出口與污泥收集倉相連通；污水倉，所述污水倉設置在濃縮設備主體內部右側；氣泡分離機構，所述氣泡分離機構設置在濃縮設備主體內側上部；加壓溶氣機構，加壓溶氣機構設置在加壓溶氣腔內部。實現了污水與氣體的充分混合，可以隨水位自動調節伸縮刮板的深度，調節伸縮刮板的工作深度，具有良好的調節能力，解決了現有的氣浮濃縮設備當水位發生變化時，容易出現刮除不凈或者連下方的污水一起刮走的情況，影響濃縮效果和工作效率。
權利要求書

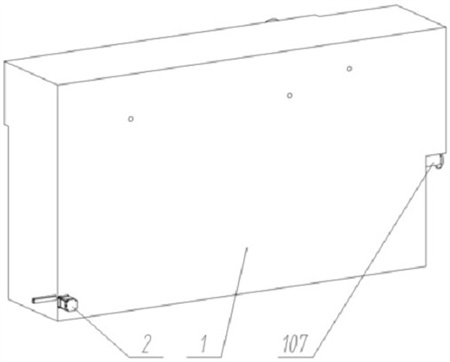

1.一種基于氣浮濃縮的污泥濃縮設備，包括：濃縮設備主體（1）；刮泡驅動件（3），所述刮泡驅動件（3）固定連接在濃縮設備主體（1）的后端面上部；污泥出口（110），所述污泥出口（110）設置在濃縮設備主體（1）的后端面下部；其特征在于，加氣驅動件（2），所述加氣驅動件（2）固定連接在濃縮設備主體（1）的前端面左側下部；加壓溶氣腔（101），所述加壓溶氣腔（101）設置在濃縮設備主體（1）內部左側下部；氣泡浮動腔（102），所述氣泡浮動腔（102）設置在濃縮設備主體（1）的左側，加壓溶氣腔（101）通過頂部的控制閥與氣泡浮動腔（102）相連通；分離腔（104），所述分離腔（104）設置在濃縮設備主體（1）的中部；污泥收集倉（108），所述污泥收集倉（108）設置在濃縮設備主體（1）內部右側，污泥出口（110）與污泥收集倉（108）相連通；污水倉（111），所述污水倉（111）設置在濃縮設備主體（1）內部右側；污水出口（107），所述污水出口（107）設置在濃縮設備主體（1）的右側，污水出口（107）與污水倉（111）相連通；氣泡分離機構，所述氣泡分離機構設置在濃縮設備主體（1）內側上部；加壓溶氣機構，所述加壓溶氣機構設置在加壓溶氣腔（101）內部；所述氣泡分離機構包括有：第一鏈輪（11），所述第一鏈輪（11）共設置有兩件，兩件第一鏈輪（11）轉動連接在濃縮設備主體（1）內部右側上部，兩件第一鏈輪（11）同時與刮泡驅動件（3）的轉軸同軸固定連接；第二鏈輪（12），所述第二鏈輪（12）共設置有兩件，兩件第二鏈輪（12）轉動連接在濃縮設備主體（1）內部右側上部，第二鏈輪（12）位于第一鏈輪（11）的左側，第一鏈輪（11）的安裝高度高于第二鏈輪（12）的安裝高度；第三鏈輪（13），所述第三鏈輪（13）共設置有兩件，兩件第三鏈輪（13）轉動連接在濃縮設備主體（1）內部右側上部，第三鏈輪（13）位于第二鏈輪（12）左側，第三鏈輪（13）與第二鏈輪（12）位于同一水平高度，同側的第一鏈輪（11）、第二鏈輪（12）和第三鏈輪（13）之間共同傳動連接有一件氣泡分離鏈條（14），第一鏈輪（11）、第二鏈輪（12）、第三鏈輪（13）與氣泡分離鏈條（14）共同構成鏈條傳動結構；氣泡分離斜板（105），所述分離腔（104）的右側上部設置有氣泡分離斜板（105），氣泡分離斜板（105）頂部的氣泡分離鏈條（14）與氣泡分離斜板（105）平行；固定刮板（15），所述固定刮板（15）均勻排布固定連接在兩件氣泡分離鏈條（14）之間；伸縮刮板（16），所述伸縮刮板（16）滑動連接在固定刮板（15）的外側；可調氣囊（17），充氣風琴式氣囊結構的所述可調氣囊（17）固定連接在伸縮刮板（16）的側面；所述加壓溶氣機構包括有：溶氣伸縮座（6），所述溶氣伸縮座（6）共設置有四組，四組溶氣伸縮座（6）均勻排布設置在加壓溶氣腔（101）底部，最左側一件溶氣伸縮座（6）與濃縮設備主體（1）固定連接；溶氣連桿（5），所述溶氣連桿（5）共設置有三對，相連兩件溶氣伸縮座（6）之間通過一對溶氣連桿（5）相連接，每對溶氣連桿（5）之間交叉鉸鏈連接共同過程剪叉機構，三組剪叉結構首尾相連共同構成三級式剪叉結構；溶氣滑塊（4），所述溶氣滑塊（4）滑動連接在溶氣伸縮座（6）內部，溶氣滑塊（4）與溶氣連桿（5）后方一端鉸鏈連接；溶氣絲杠（201），所述溶氣絲杠（201）同軸固定連接在加氣驅動件（2）轉軸端部，溶氣絲杠（201）與最左側的一件溶氣滑塊（4）螺紋連接共同構成絲杠螺母傳動結構；溶氣齒條（401），所述溶氣齒條（401）固定連接在溶氣滑塊（4）的后方；溶氣凸輪（7），偏心圓柱結構的所述溶氣凸輪（7）轉動連接在溶氣伸縮座（6）的后部內側；溶氣齒輪（701），所述溶氣齒輪（701）同軸固定連接在溶氣凸輪（7）的底部，溶氣齒輪（701）與溶氣齒條（401）嚙合共同構成齒輪齒條傳動機構；溶氣滑動座（8），所述溶氣滑動座（8）滑動連接在溶氣伸縮座（6）頂部，溶氣滑動座（8）的后部開設有方形框結構，溶氣凸輪（7）與溶氣滑動座（8）之間共同構成凸輪機構。
2.如權利要求1所述一種基于氣浮濃縮的污泥濃縮設備，其特征在于：所述濃縮設備主體（1）內部左側固定連接有一件分流擋板（103），氣泡浮動腔（102）和分離腔（104）之間通過所述分流擋板（103）分隔，分流擋板（103）上下均設置有開口。
3.如權利要求1所述一種基于氣浮濃縮的污泥濃縮設備，其特征在于：所述分離腔（104）的底部設置有兩件緩流擋板（109），兩件所述緩流擋板（109）成回字形設置，緩流擋板（109）的底部通過通道與污水倉（111）相連通，污水倉（111）內部設置有排水堰板（106）。
4.如權利要求1所述一種基于氣浮濃縮的污泥濃縮設備，其特征在于：所述污泥收集倉（108）的底部為往后方傾斜的斜面結構，污泥出口（110）下方與污泥收集倉（108）斜面下方平齊。
5.如權利要求1所述一種基于氣浮濃縮的污泥濃縮設備，其特征在于：所述加壓溶氣機構還包括有：進水管（9），所述進水管（9）固定連接在溶氣滑動座（8）上部，進水管（9）通過柔性管道與外接進水管道連接；文丘里噴頭（901），文丘里結構的噴頭的所述文丘里噴頭（901）均勻排布固定連接在進水管（9）頂部；進氣管（10），所述進氣管（10）固定連接在文丘里噴頭（901）內部，進氣管（10）通過柔性管道與外接進氣管道相連接。
6.如權利要求5所述一種基于氣浮濃縮的污泥濃縮設備，其特征在于：所述加壓溶氣機構還包括有：導氣片（1001），弧面?zhèn)銧顧C(jī)構的所述導氣片（1001）固定連接在進氣管（10）的出口處。
發明內容
有鑒于此，本發明提供一種基于氣浮濃縮的污泥濃縮設備，其實現了污水與氣體的充分混合，同時提高了流速，實現了對水體的攪動，使氣體充分混合，更好的形成小氣泡，可以隨水位自動調節伸縮刮板的深度，減少下層污水的進入污泥收集倉，更好的控制氣泡分離效果，可以根據需要調節伸縮刮板的浮力，調節伸縮刮板的工作深度，具有良好的調節能力。
本發明提供了一種基于氣浮濃縮的污泥濃縮設備的目的與功效，具體包括：濃縮設備主體；
加氣驅動件，所述加氣驅動件固定連接在濃縮設備主體的前端面左側下部；
刮泡驅動件，所述刮泡驅動件固定連接在濃縮設備主體的后端面上部；
污泥出口，所述污泥出口設置在濃縮設備主體的后端面下部；
加壓溶氣腔，所述加壓溶氣腔設置在濃縮設備主體內部左側下部；
氣泡浮動腔，所述氣泡浮動腔設置在濃縮設備主體的左側，加壓溶氣腔通過頂部的控制閥與氣泡浮動腔相連通；
分離腔，所述分離腔設置在濃縮設備主體的中部；
污泥收集倉，所述污泥收集倉設置在濃縮設備主體內部右側，污泥出口與污泥收集倉相連通；
污水倉，所述污水倉設置在濃縮設備主體內部右側；
污水出口，所述污水出口設置在濃縮設備主體的右側，污水出口與污水倉相連通；
氣泡分離機構，所述氣泡分離機構設置在濃縮設備主體內側上部；
加壓溶氣機構，所述加壓溶氣機構設置在加壓溶氣腔內部。
進一步的，所述濃縮設備主體內部左側固定連接有一件分流擋板，氣泡浮動腔和分離腔之間通過分流擋板分隔，分流擋板上下均設置有開口。
進一步的，所述分離腔的底部設置有兩件緩流擋板，兩件緩流擋板成回字形設置，緩流擋板的底部通過通道與污水倉相連通，污水倉內部設置有排水堰板。
進一步的，所述污泥收集倉的底部為往后方傾斜的斜面結構，污泥出口下方與污泥收集倉斜面下方平齊。
進一步的，所述氣泡分離機構包括有：
第一鏈輪，所述第一鏈輪共設置有兩件，兩件第一鏈輪轉動連接在濃縮設備主體內部右側上部，兩件第一鏈輪同時與刮泡驅動件的轉軸同軸固定連接；
第二鏈輪，所述第二鏈輪共設置有兩件，兩件第二鏈輪轉動連接在濃縮設備主體內部右側上部，第二鏈輪位于第一鏈輪的左側，第一鏈輪的安裝高度高于第二鏈輪的安裝高度；
第三鏈輪，所述第三鏈輪共設置有兩件，兩件第三鏈輪轉動連接在濃縮設備主體內部右側上部，第三鏈輪位于第二鏈輪左側，第三鏈輪與第二鏈輪位于同一水平高度，同側的第一鏈輪、第二鏈輪和第三鏈輪之間共同傳動連接有一件氣泡分離鏈條，第一鏈輪、第二鏈輪、第三鏈輪與氣泡分離鏈條共同構成鏈條傳動結構；
氣泡分離斜板，所述分離腔的右側上部設置有氣泡分離斜板，氣泡分離斜板頂部的氣泡分離鏈條與氣泡分離斜板平行。
進一步的，所述氣泡分離機構還包括有：
固定刮板，所述固定刮板均勻排布固定連接在兩件氣泡分離鏈條之間；
伸縮刮板，所述伸縮刮板滑動連接在固定刮板的外側；
可調氣囊，所述可調氣囊固定連接在伸縮刮板的側面，可調氣囊為充氣風琴式氣囊結構。
進一步的，所述加壓溶氣機構包括有：
溶氣伸縮座，所述溶氣伸縮座共設置有四組，四組溶氣伸縮座均勻排布設置在加壓溶氣腔底部，最左側一件溶氣伸縮座與濃縮設備主體固定連接；
溶氣連桿，所述溶氣連桿共設置有三對，相連兩件溶氣伸縮座之間通過一對溶氣連桿相連接，每對溶氣連桿之間交叉鉸鏈連接共同過程剪叉機構，三組剪叉結構首尾相連共同構成三級式剪叉結構；
溶氣滑塊，所述溶氣滑塊滑動連接在溶氣伸縮座內部，溶氣滑塊與溶氣連桿后方一端鉸鏈連接；
溶氣絲杠，所述溶氣絲杠同軸固定連接在加氣驅動件轉軸端部，溶氣絲杠與最左側的一件溶氣滑塊螺紋連接共同構成絲杠螺母傳動結構。
進一步的，所述加壓溶氣機構還包括有：
溶氣齒條，所述溶氣齒條固定連接在溶氣滑塊的后方；
溶氣凸輪，所述溶氣凸輪轉動連接在溶氣伸縮座的后部內側，溶氣凸輪為偏心圓柱結構；
溶氣齒輪，所述溶氣齒輪同軸固定連接在溶氣凸輪的底部，溶氣齒輪與溶氣齒條嚙合共同構成齒輪齒條傳動機構；
溶氣滑動座，所述溶氣滑動座滑動連接在溶氣伸縮座頂部，溶氣滑動座的后部開設有方形框結構，溶氣凸輪與溶氣滑動座之間共同構成凸輪機構。
進一步的，所述加壓溶氣機構還包括有：
進水管，所述進水管固定連接在溶氣滑動座上部，進水管通過柔性管道與外接進水管道連接；
文丘里噴頭，所述文丘里噴頭均勻排布固定連接在進水管頂部，文丘里噴頭為文丘里結構的噴頭；
進氣管，所述進氣管固定連接在文丘里噴頭內部，進氣管通過柔性管道與外接進氣管道相連接。
進一步的，所述加壓溶氣機構還包括有：
導氣片，所述導氣片為弧面?zhèn)銧顧C(jī)構，導氣片固定連接在進氣管的出口處。
（發明人：陳云逸;陳禮國）
