公布日：2024.06.04
申請日：2024.02.19
分類號：C02F3/02(2023.01)I;B01F27/90(2022.01)I
摘要
本發明提供一種污水好氧生化反應器。所述污水好氧生化反應器包括：好氧反應池；隔板，所述隔板的兩側分別固定于所述好氧反應池內壁的兩側，所述隔板上開設有通槽，所述好氧反應池的左側固定連接有氣泵，所述氣泵的出口端連通有第一連接管。本發明提供的污水好氧生化反應器，通過旋轉軸的旋轉，能夠帶動曝氣盤旋轉，從而能夠配合攪拌葉使得污水流動起來，提高與氧氣的反應效果，并且隔板可以降低氧氣的流失率，使得氧氣能夠有充足的反應時間，提高處理效果，夾層板內部的活性污泥覆蓋整個好氧反應池，形成薄薄的一層污泥膜，與污水接觸均勻，提高了反應質量，并且污泥不會因?yàn)槎逊e而缺氧，避免產生死污泥。
權利要求書

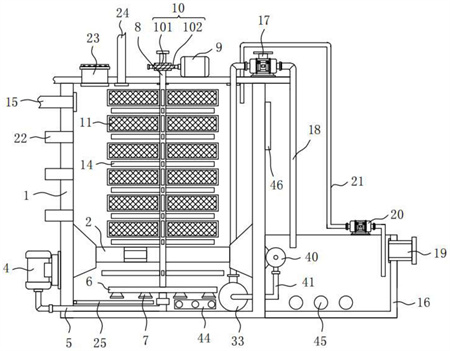

1.一種污水好氧生化反應器，其特征在于，包括：好氧反應池；隔板，所述隔板的兩側分別固定于所述好氧反應池內壁的兩側，所述隔板上開設有通槽，所述好氧反應池的左側固定連接有氣泵，所述氣泵的出口端連通有第一連接管，所述第一連接管貫穿所述好氧反應池并延伸至所述好氧反應池的內部，所述第一連接管的頂部轉動連接有曝氣盤，所述曝氣盤的底部設置有若干個曝氣頭；旋轉軸，所述旋轉軸的底端固定于所述曝氣盤的頂部，所述旋轉軸的頂端依次貫穿所述隔板和好氧反應池并延伸至所述好氧反應池的頂部，所述好氧反應池的頂部固定連接有第一電機，所述第一電機與所述旋轉軸之間設置有傳動件，所述旋轉軸的外表面固定連接有若干個夾層板，所述夾層板上開設有開口槽，所述開口槽內部設置有活性污泥，所述旋轉軸上且位于相鄰?qiáng)A層板中間設置有攪拌葉，所述好氧反應池的左側設置有污水進口；沉降池，所述沉降池的左側固定于所述好氧反應池的右側，所述好氧反應池的頂部固定連接有第一吸泵，所述第一吸泵的進口端和出口端均連通有第二連接管，其中一個第二連接管貫穿至好氧反應池的內部，另一個第二連接管延伸至沉降池的內部，所述沉降池的右側設置有排出口，所述沉降池的頂部固定連接有污泥泵，所述污泥泵的進口端和出口端均連通有第三連接管，其中一個第三連接管貫穿至好氧反應池的內部，另一個第三連接管延伸至沉降池的內部。
2.根據權利要求1所述的污水好氧生化反應器，其特征在于，所述傳動件包括蝸輪和蝸桿，所述蝸輪固定于所述旋轉軸的外表面，所述蝸桿固定于所述第一電機的輸出軸。
3.根據權利要求1所述的污水好氧生化反應器，其特征在于，所述好氧反應池的左側設置有三個取樣口，分別為上、中、下取樣口。
4.根據權利要求1所述的污水好氧生化反應器，其特征在于，所述好氧反應池的頂部設置有人孔和排氣口。
5.根據權利要求1所述的污水好氧生化反應器，其特征在于，所述好氧反應池的內壁設置有加熱管。
6.根據權利要求1所述的污水好氧生化反應器，其特征在于，所述通槽內壁的正面和背面均開設有容納槽，兩個所述容納槽的內部均滑動連接有運動板，兩個所述運動板均延伸至通槽內，并且兩個運動板相對的一側均固定連接有連接板，所述通槽的側壁開設有凹槽，所述連接板與所述凹槽之間設置有壓縮彈簧，所述凹槽的側壁固定連接有氣缸，所述氣缸的一端固定連接有三角頂塊。
7.根據權利要求1所述的污水好氧生化反應器，其特征在于，所述好氧反應池的底部設置有外殼，所述外殼的內部固定連接有第二電機，所述第二電機的輸出軸固定連接有濾罩，所述外殼的左側開設有通孔，所述通孔內壁的頂部固定連接有毛刷，所述通孔內壁的底部固定連接有刮板，所述外殼的頂部設置有接頭，所述接頭與其中一個第二連接管固定連接，所述沉降池的內部設置有第二吸泵，所述第二吸泵的出水端設置有供水管，所述供水管依次貫穿所述好氧反應池和外殼以及濾罩并從濾罩的軸心穿入其中，所述供水管上設置有多個銜接管，所述銜接管上設置有反沖噴頭。
8.根據權利要求1所述的污水好氧生化反應器，其特征在于，所述好氧反應池上開設有第一排水閥。
9.根據權利要求1所述的污水好氧生化反應器，其特征在于，所述沉降池上開設有第二排水閥。
10.根據權利要求1所述的污水好氧生化反應器，其特征在于，所述好氧反應池的右側設置有控制面板。
發明內容
本發明提供一種污水好氧生化反應器，解決了背景技術中的問題。
為解決上述技術問題，本發明提供的污水好氧生化反應器包括：好氧反應池；
隔板，所述隔板的兩側分別固定于所述好氧反應池內壁的兩側，所述隔板上開設有通槽，所述好氧反應池的左側固定連接有氣泵，所述氣泵的出口端連通有第一連接管，所述第一連接管貫穿所述好氧反應池并延伸至所述好氧反應池的內部，所述第一連接管的頂部轉動連接有曝氣盤，所述曝氣盤的底部設置有若干個曝氣頭；
旋轉軸，所述旋轉軸的底端固定于所述曝氣盤的頂部，所述旋轉軸的頂端依次貫穿所述隔板和好氧反應池并延伸至所述好氧反應池的頂部，所述好氧反應池的頂部固定連接有第一電機，所述第一電機與所述旋轉軸之間設置有傳動件，所述旋轉軸的外表面固定連接有若干個夾層板，所述夾層板上開設有開口槽，所述開口槽內部設置有活性污泥，所述旋轉軸上且位于相鄰?qiáng)A層板中間設置有攪拌葉，所述好氧反應池的左側設置有污水進口；
沉降池，所述沉降池的左側固定于所述好氧反應池的右側，所述好氧反應池的頂部固定連接有第一吸泵，所述第一吸泵的進口端和出口端均連通有第二連接管，其中一個第二連接管貫穿至好氧反應池的內部，另一個第二連接管延伸至沉降池的內部，所述沉降池的右側設置有排出口，所述沉降池的頂部固定連接有污泥泵，所述污泥泵的進口端和出口端均連通有第三連接管，其中一個第三連接管貫穿至好氧反應池的內部，另一個第三連接管延伸至沉降池的內部。
優選的，所述傳動件包括蝸輪和蝸桿，所述蝸輪固定于所述旋轉軸的外表面，所述蝸桿固定于所述第一電機的輸出軸。
優選的，所述好氧反應池的左側設置有三個取樣口，分別為上、中、下取樣口。
優選的，所述好氧反應池的頂部設置有人孔和排氣口。
優選的，所述好氧反應池的內壁設置有加熱管。
優選的，所述通槽內壁的正面和背面均開設有容納槽，兩個所述容納槽的內部均滑動連接有運動板，兩個所述運動板均延伸至通槽內，并且兩個運動板相對的一側均固定連接有連接板，所述通槽的側壁開設有凹槽，所述連接板與所述凹槽之間設置有壓縮彈簧，所述凹槽的側壁固定連接有氣缸，所述氣缸的一端固定連接有三角頂塊。
優選的，所述好氧反應池的底部設置有外殼，所述外殼的內部固定連接有第二電機，所述第二電機的輸出軸固定連接有濾罩，所述外殼的左側開設有通孔，所述通孔內壁的頂部固定連接有毛刷，所述通孔內壁的底部固定連接有刮板，所述外殼的頂部設置有接頭，所述接頭與其中一個第二連接管固定連接，所述沉降池的內部設置有第二吸泵，所述第二吸泵的出水端設置有供水管，所述供水管依次貫穿所述好氧反應池和外殼以及濾罩并從濾罩的軸心穿入其中，所述供水管上設置有多個銜接管，所述銜接管上設置有反沖噴頭。
優選的，所述好氧反應池上開設有第一排水閥。
優選的，所述沉降池上開設有第二排水閥。
優選的，所述好氧反應池的右側設置有控制面板。
與相關技術相比較，本發明提供的污水好氧生化反應器具有如下有益效果：
本發明提供一種污水好氧生化反應器，在污水處理時，通過旋轉軸的旋轉，能夠帶動曝氣盤旋轉，從而能夠配合攪拌葉使得污水流動起來，提高與氧氣的反應效果，并且隔板可以降低氧氣的流失率，使得氧氣能夠有充足的反應時間，提高處理效果，夾層板內部的活性污泥覆蓋整個好氧反應池，形成薄薄的一層污泥膜，與污水接觸均勻，提高了反應質量，并且污泥不會因?yàn)槎逊e而缺氧，避免產生死污泥。
（發明人：梁斌;譚學軍;趙開川;李凱;趙慶鵬;白潔;靳方方;安興帥）
