公布日：2024.06.04

申請日：2024.04.10

分類號：C02F1/00(2023.01)I

摘要

本發明涉及水體凈化設備技術領域，且公開了一種防堵塞污水處理用凈化設備，包括主體，所述主體的頂部固定裝配有支架，所述支架的末端固定裝配有定位環，所述定位環的內壁固定套接有進水管。通過設置的馬達、電機、絲桿、直板、轉板結構，當活性炭濾網出現堵塞的情況時，使用者可利用電機帶動絲桿轉動，從而使得活塞沿套筒的內壁下降，而在出水管下降后通過高壓空氣的轉移來使得進水管上升，同時配合轉桿帶動集水桶上升，從而實現自動清潔作業以及自動替換濾網的效果，進而提高了該設備的自動化，而在清潔作業后自動復位出水管以及進水管，使得該設備無需手動維護即可繼續對污水進行凈化作業，具有凈化污水作業過程中有效防止堵塞的功能性。

權利要求書

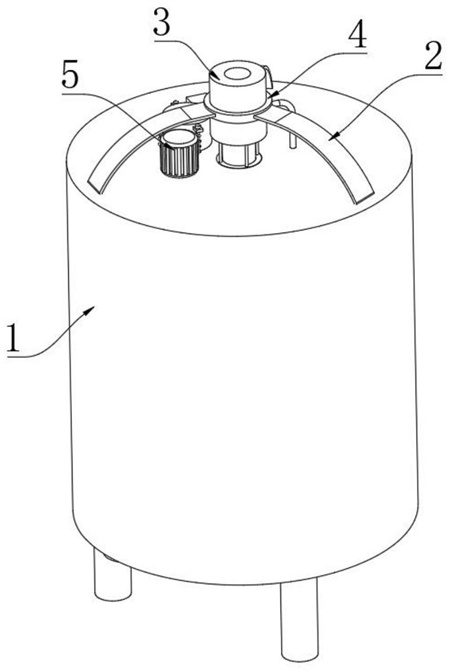

1.一種防堵塞污水處理用凈化設備，包括主體(1)，其特征在于：所述主體(1)的頂部固定裝配有支架(2)，所述支架(2)的末端固定裝配有定位環(4)，所述定位環(4)的內壁固定套接有進水管(3)，所述進水管(3)的中部開設有環形槽(30)，所述環形槽(30)的頂部?jī)?nèi)壁固定裝配有拉伸彈簧(31)，所述拉伸彈簧(31)的末端固定裝配有環形板(32)，所述環形板(32)的底部固定裝配有連接桿(13)，所述連接桿(13)的末端固定裝配有移動管(12)，所述主體(1)的頂部固定裝配有馬達(5)，所述馬達(5)的輸出軸固定套接有轉桿(9)，所述轉桿(9)的末端固定套接有固定架(10)，所述固定架(10)的外壁固定裝配有外殼(11)，所述外殼(11)的兩端皆開設有插槽(33)，所述主體(1)的頂部固定裝配有定位桿(24)，所述定位桿(24)的外壁套接有復位彈簧(26)，所述主體(1)的頂部設有注水管(36)，所述注水管(36)的外壁分別固定裝配有滑塊(25)和鋼絲繩一(27)，所述主體(1)的內壁固定裝配有固定桿(19)，所述固定桿(19)的末端轉動連接有雙槽卷線輪(20)，所述雙槽卷線輪(20)的外壁纏繞有鋼絲繩二(28)，所述鋼絲繩二(28)的末端固定連接有集水桶(35)，所述集水桶(35)的底部?jī)?nèi)壁固定裝配有超聲波清潔儀(17)，所述集水桶(35)的底部?jī)?nèi)壁貫穿有排污管(7)直至主體(1)的外部，所述主體(1)的底部?jī)?nèi)壁貫穿有出水管(6)直至主體(1)的外部，所述出水管(6)的外壁固定裝配有升降桿(14)，所述升降桿(14)的末端固定裝配有活塞(21)，所述主體(1)的底部?jī)?nèi)壁分別固定裝配有直板(18)和套筒(15)，所述直板(18)的頂端轉動連接有轉板(29)，所述套筒(15)的頂部貫穿有輸氣管(16)，所述套筒(15)的內壁設有防塵軸承(23)，所述主體(1)的底部固定裝配有電機(8)，所述電機(8)的輸出軸固定裝配有絲桿(22)，所述移動管(12)、出水管(6)、集水桶(35)以及注水管(36)的外壁皆固定裝配有對接圈(34)。

2.根據權利要求1所述的一種防堵塞污水處理用凈化設備，其特征在于：所述出水管(6)的位置與移動管(12)的位置相對應，且集水桶(35)與注水管(36)的位置錯位3cm，所述套筒(15)的內壁開設有圓孔一，且圓孔一的內壁與防塵軸承(23)的外壁固定裝配，所述絲桿(22)的外壁與防塵軸承(23)的內壁固定套接，所述升降桿(14)的中部開設有對接槽，且對接槽的內壁與絲桿(22)的外壁轉動連接，所述活塞(21)的內壁與絲桿(22)的外壁螺紋連接。

3.根據權利要求1所述的一種防堵塞污水處理用凈化設備，其特征在于：所述活塞(21)與套筒(15)之間填充有高壓空氣，所述套筒(15)的內部通過輸氣管(16)與環形槽(30)的內部相通，所述環形槽(30)的底部?jī)?nèi)壁開設有活動孔，且活動孔的內壁與連接桿(13)的外壁滑動連接。

4.根據權利要求1所述的一種防堵塞污水處理用凈化設備，其特征在于：所述主體(1)的頂部開設有圓孔二，且圓孔二的內壁與注水管(36)的外壁滑動連接，所述定位桿(24)的數量為四個，且四個定位桿(24)皆沿注水管(36)的外壁均勻分布，所述滑塊(25)的外壁開設有圓孔三，且圓孔三的外壁與定位桿(24)的外壁滑動連接。

5.根據權利要求1所述的一種防堵塞污水處理用凈化設備，其特征在于：所述鋼絲繩一(27)遠離注水管(36)的一端與雙槽卷線輪(20)的外壁固定連接，所述集水桶(35)在上升時雙槽卷線輪(20)會對鋼絲繩二(28)進行釋放，且此時雙槽卷線輪(20)會對鋼絲繩一(27)進行收緊。

6.根據權利要求1所述的一種防堵塞污水處理用凈化設備，其特征在于：所述對接圈(34)的直徑和形狀與插槽(33)的直徑和形狀相適配，所述轉板(29)的一端與出水管(6)的外壁固定裝配，且轉板(29)的另一端與集水桶(35)的外壁固定裝配，所述轉板(29)通過鍍鋅鐵金屬制備而成。

7.根據權利要求1所述的一種防堵塞污水處理用凈化設備，其特征在于：所述外殼(11)的內壁固定裝配有活性炭濾網，且活性炭濾網的直徑分別與出水管(6)、移動管(12)、集水桶(35)、注水管(36)的直徑相適配。

8.根據權利要求1所述的一種防堵塞污水處理用凈化設備，其特征在于：所述環形板(32)的外壁與環形槽(30)的內壁緊密貼合，所述活塞(21)的外壁與套筒(15)的內壁緊密貼合。

9.根據權利要求1所述的一種防堵塞污水處理用凈化設備，其特征在于：所述主體(1)的外壁分別固定裝配與控制器和定時器，所述排污管(7)的內壁設有電磁閥，且控制器分別與定時器、超聲波清潔儀(17)、馬達(5)、電機(8)以及電磁閥電性連接。

發明內容

本發明提供了一種防堵塞污水處理用凈化設備，具備自動化高、便于維護、防止濾網長期作業后發生堵塞的優點，解決了上述背景技術所提出的問題。

本發明提供如下技術方案：一種防堵塞污水處理用凈化設備，包括主體，所述主體的頂部固定裝配有支架，所述支架的末端固定裝配有定位環，所述定位環的內壁固定套接有進水管，所述進水管的中部開設有環形槽，所述環形槽的頂部?jī)?nèi)壁固定裝配有拉伸彈簧，所述拉伸彈簧的末端固定裝配有環形板，所述環形板的底部固定裝配有連接桿，所述連接桿的末端固定裝配有移動管，所述主體的頂部固定裝配有馬達，所述馬達的輸出軸固定套接有轉桿，所述轉桿的末端固定套接有固定架，所述固定架的外壁固定裝配有外殼，所述外殼的兩端皆開設有插槽，所述主體的頂部固定裝配有定位桿，所述定位桿的外壁套接有復位彈簧，所述主體的頂部設有注水管，所述注水管的外壁分別固定裝配有滑塊和鋼絲繩一，所述主體的內壁固定裝配有固定桿，所述固定桿的末端轉動連接有雙槽卷線輪，所述雙槽卷線輪的外壁纏繞有鋼絲繩二，所述鋼絲繩二的末端固定連接有集水桶，所述集水桶的底部?jī)?nèi)壁固定裝配有超聲波清潔儀，所述集水桶的底部?jī)?nèi)壁貫穿有排污管直至主體的外部，所述主體的底部?jī)?nèi)壁貫穿有出水管直至主體的外部，所述出水管的外壁固定裝配有升降桿，所述升降桿的末端固定裝配有活塞，所述主體的底部?jī)?nèi)壁分別固定裝配有直板和套筒，所述直板的頂端轉動連接有轉板，所述套筒的頂部貫穿有輸氣管，所述套筒的內壁設有防塵軸承，所述主體的底部固定裝配有電機，所述電機的輸出軸固定裝配有絲桿，所述移動管、出水管、集水桶以及注水管的外壁皆固定裝配有對接圈。

作為本發明的一種優選技術方案：所述出水管的位置與移動管的位置相對應，且集水桶與注水管的位置錯位3cm，所述套筒的內壁開設有圓孔一，且圓孔一的內壁與防塵軸承的外壁固定裝配，所述絲桿的外壁與防塵軸承的內壁固定套接，所述升降桿的中部開設有對接槽，且對接槽的內壁與絲桿的外壁轉動連接，所述活塞的內壁與絲桿的外壁螺紋連接。

作為本發明的一種優選技術方案：所述活塞與套筒之間填充有高壓空氣，所述套筒的內部通過輸氣管與環形槽的內部相通，所述環形槽的底部?jī)?nèi)壁開設有活動孔，且活動孔的內壁與連接桿的外壁滑動連接。

作為本發明的一種優選技術方案：所述主體的頂部開設有圓孔二，且圓孔二的內壁與注水管的外壁滑動連接，所述定位桿的數量為四個，且四個定位桿皆沿注水管的外壁均勻分布，所述滑塊的外壁開設有圓孔三，且圓孔三的外壁與定位桿的外壁滑動連接。

作為本發明的一種優選技術方案：所述鋼絲繩一遠離注水管的一端與雙槽卷線輪的外壁固定連接，所述集水桶在上升時雙槽卷線輪會對鋼絲繩二進行釋放，且此時雙槽卷線輪會對鋼絲繩一進行收緊。

作為本發明的一種優選技術方案：所述對接圈的直徑和形狀與插槽的直徑和形狀相適配，所述轉板的一端與出水管的外壁固定裝配，且轉板的另一端與集水桶的外壁固定裝配，所述轉板通過鍍鋅鐵金屬制備而成。

作為本發明的一種優選技術方案：所述外殼的內壁固定裝配有活性炭濾網，且活性炭濾網的直徑分別與出水管、移動管、集水桶、注水管的直徑相適配。

作為本發明的一種優選技術方案：所述環形板的外壁與環形槽的內壁緊密貼合，所述活塞的外壁與套筒的內壁緊密貼合。

作為本發明的一種優選技術方案：所述主體的外壁分別固定裝配與控制器和定時器，所述排污管的內壁設有電磁閥，且控制器分別與定時器、超聲波清潔儀、馬達、電機以及電磁閥電性連接。

本發明具備以下有益效果：

1、該防堵塞污水處理用凈化設備，通過設置的馬達、電機、絲桿、活塞、套筒、轉桿、外殼、進水管、直板、轉板結構，當活性炭濾網出現堵塞的情況時，使用者可利用電機帶動絲桿轉動，從而使得活塞沿套筒的內壁下降，以此讓升降桿帶動出水管下降，讓轉桿帶動發生堵塞的活性炭濾網轉動，而在出水管下降后通過高壓空氣的轉移來使得進水管上升，同時配合轉桿帶動集水桶上升，讓鋼絲繩一拉拽注水管下降，從而使得堵塞的濾網自動與集水桶以及注水管對接，而未堵塞的濾網會與進水管以及出水管的位置相對應，從而實現自動清潔作業以及自動替換濾網的效果，進而提高了該設備的自動化，而在清潔作業后自動復位出水管以及進水管，使得該設備無需手動維護即可繼續對污水進行凈化作業，具有凈化污水作業過程中有效防止堵塞的功能性。

2、該防堵塞污水處理用凈化設備，通過設置的轉板、注水管、集水桶、雙槽卷線輪、鋼絲繩一、鋼絲繩二結構，使得該設備在對濾網進行替換的過程中，全程只需利用電機和馬達的作業即可完成，無需額外的動力裝置，從而提高了該設備內部配件的精密配合，也提高了該設備對能源的利用率，同時自動化作業的方式代替了人工維護，進而提高了該設備的實用性。

（發明人：劉廣榮;劉國梁）
