公布日：2023.12.01
申請日：2023.07.14
分類號：C02F11/122(2019.01)I;E02F3/88(2006.01)I
摘要

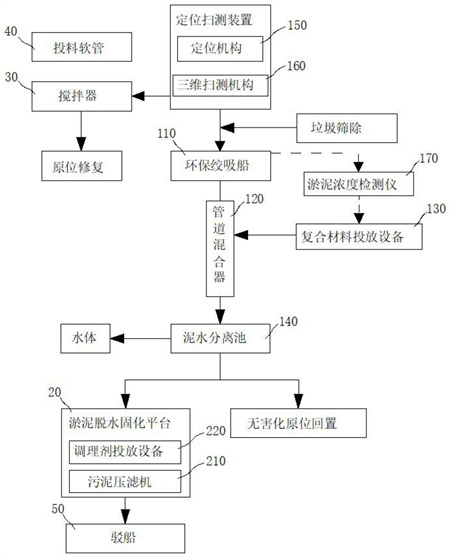

本發明提供一種環保清淤脫水一體化系統，包括生態清淤平臺，生態清淤平臺包括環保絞吸船、與環保絞吸船絞吸入口相連的管道混合器、與管道混合器相連的復合材料投放設備以及設置在管道混合器輸出端的泥水分離池，污泥脫水固化平臺包括污泥壓濾機，生態清淤平臺還包括環保絞吸船吸入口相連的攪拌器以及與攪拌器連通設置的投料軟管，生態清淤平臺還包括定位掃測裝置，定位掃測裝置包括設置環保絞吸船上的定位機構以及三維掃測機構，本發明中，可在水上進行污染物降解、有機淤泥內源治理及淤泥減量化，實現就地對淤泥進行處理，避免傳統清淤需要長距離輸送至岸上，并需要在岸上新建淤泥脫水廠等問題，更加適用于用地緊張的城區河道清淤。
權利要求書
1.一種環保清淤脫水一體化系統，其特征在于，包括：生態清淤平臺(10)，所述生態清淤平臺包括環保絞吸船(110)、與環保絞吸船絞吸入口相連的管道混合器(120)、與管道混合器(120)相連的復合材料投放設備(130)以及設置在管道混合器輸出端的泥水分離池(140)；以及污泥脫水固化平臺(20)，所述污泥脫水固化平臺包括污泥壓濾機(210)；其中，所述生態清淤平臺(10)還包括環保絞吸船吸入口相連的攪拌器(30)以及與攪拌器(30)連通設置的投料軟管(40)。
2.根據權利要求1所述的環保清淤脫水一體化系統，其特征在于，所述生態清淤平臺(10)還包括定位掃測裝置，所述定位掃測裝置包括設置環保絞吸船(110)上的定位機構(150)以及三維掃測機構(160)。
3.根據權利要求1所述的環保清淤脫水一體化系統，其特征在于，所述環保絞吸船的吸入口外圍還設有隔離網，所述吸入口上還設有淤泥濃度檢測儀(170)。
4.根據權利要求3所述的環保清淤脫水一體化系統，其特征在于，所述復合材料投放設備(130)包括計量泵，且所述計量泵與淤泥濃度檢測儀(170)電性相連。
5.根據權利要求1所述的環保清淤脫水一體化系統，其特征在于，所述污泥脫水固化平臺(20)還包括與污泥壓濾機(210)相連的調理劑投放設備(220)。
6.根據權利要求1所述的環保清淤脫水一體化系統，其特征在于，所述攪拌器的外圍還設置有防護罩，所述攪拌器(30)包括進料部(310)以及設置在進料部(310)輸出端的攪拌部(320)，所述進料部(310)包括進料筒(311)、設置在進料筒底端內壁的過濾網斗(312)以及沿進料筒軸向設置且能夠相對于過濾網斗(312)伸縮移動的破碎組件，所述過濾網斗(312)上開設有漏孔。
7.根據權利要求6所述的環保清淤脫水一體化系統，其特征在于，所述破碎組件包括設置在進料筒(311)頂部的破碎電機(3131)、設置在破碎電機輸出端且向進料筒內部延伸的絲杠(3132)、設置在絲杠軸壁且能夠沿絲杠軸向位移的破碎錐體(3133)以及設置在進料筒(311)頂壁且貫穿破碎錐體設置的限位桿(3134)。
8.根據權利要求6所述的環保清淤脫水一體化系統，其特征在于，所述攪拌部(320)包括與進料筒(311)輸出端相連的攪拌筒(321)、設置在攪拌筒(321)底部的驅動組件以及設置驅動組件輸出端的混合組件。
9.根據權利要求8所述的環保清淤脫水一體化系統，其特征在于，所述驅動組件包括設置在攪拌筒(321)底部的驅動電機(3221)、設置在驅動電機(3221)輸出端的第一齒輪(3222)以及轉動設置在攪拌筒(321)底部且沿第一齒輪(3222)周側嚙合設置的第二齒輪(3223)。
10.根據權利要求9所述的環保清淤脫水一體化系統，其特征在于，所述混合組件包括設置在第一齒輪(3222)軸上的中心混合軸(3231)以及設置在第二齒輪(3223)軸上的側混合軸(3232)，所述中心混合軸(3231)和側混合軸(3232)側壁設有軸向均布的攪拌桿(3233)，且中心混合軸(3231)和側混合軸(3232)上的攪拌桿(3233)交錯設置。
發明內容
本發明提供一種可在水上進行污染物降解、有機淤泥內源治理及淤泥減量化，實現就地對淤泥進行處理，避免傳統清淤需要長距離輸送至岸上，并需要在岸上新建淤泥脫水廠等問題，更加適用于用地緊張的城區河道清淤。
為解決上述技術問題，本發明采用如下技術方案：
一種環保清淤脫水一體化系統，包括：
生態清淤平臺，所述生態清淤平臺包括環保絞吸船、與環保絞吸船絞吸入口相連的管道混合器、與管道混合器相連的復合材料投放設備以及設置在管道混合器輸出端的泥水分離池；以及
污泥脫水固化平臺，所述污泥脫水固化平臺包括污泥壓濾機；
其中，所述生態清淤平臺還包括環保絞吸船吸入口相連的攪拌器以及與攪拌器連通設置的投料軟管。
優選的，所述生態清淤平臺還包括定位掃測裝置，所述定位掃測裝置包括設置環保絞吸船上的定位機構以及三維掃測機構。
優選的，所述環保絞吸船的吸入口外圍還設有隔離網，所述吸入口上還設有淤泥濃度檢測儀。
優選的，所述復合材料投放設備包括計量泵，且所述計量泵與淤泥濃度檢測儀電性相連。
優選的，所述污泥脫水固化平臺還包括與污泥壓濾機相連的調理劑投放設備。
優選的，所述攪拌器的外圍還設置有防護罩，所述攪拌器包括進料部以及設置在進料部輸出端的攪拌部，所述進料部包括進料筒、設置在進料筒底端內壁的過濾網斗以及沿進料筒軸向設置且能夠相對于過濾網斗伸縮移動的破碎組件，所述過濾網斗上開設有漏孔。
優選的，所述破碎組件包括設置在進料筒頂部的破碎電機、設置在破碎電機輸出端且向進料筒內部延伸的絲杠、設置在絲杠軸壁且能夠沿絲杠軸向位移的破碎錐體以及設置在進料筒頂壁且貫穿破碎錐體設置的限位桿。
優選的，所述攪拌部包括與進料筒輸出端相連的攪拌筒、設置在攪拌筒底部的驅動組件以及設置驅動組件輸出端的混合組件。
優選的，所述驅動組件包括設置在攪拌筒底部的驅動電機、設置在驅動電機輸出端的第一齒輪以及轉動設置在攪拌筒底部且沿第一齒輪周側嚙合設置的第二齒輪。
優選的，所述混合組件包括設置在第一齒輪軸上的中心混合軸以及設置在第二齒輪軸上的側混合軸，所述中心混合軸和側混合軸側壁設有軸向均布的攪拌桿，且中心混合軸和側混合軸上的攪拌桿交錯設置。
由以上技術方案可知，本發明具有如下有益效果：本發明中，污泥通過多種途徑進行處理，對于有清淤要求的水體或湖泊而言，處理后的污泥傳送至污泥脫水固化平臺；對于無清淤要求只要求內源治理的水體或湖泊而言，通過復合材料對內源治理達到相關標準后原位回置，回置淤泥可作為生態著床，用于水體的生態系統建設；而為了實現淤泥不上船，可在環保絞吸船吸入口位置設置攪拌器，復合材料可通過軟管進入攪拌器內，復合材料與淤泥在攪拌器內充分反應后原位回置，實現內源污染的原位修復。
（發明人：胡學;陳偉仁;李志軍;劉沙;梁耀星;蔡雨杰;王軍;盧玉展;熊振遠;王琦;王翊;譚振柱;劉長治;石雨）
