公布日：2024.06.04

申請日：2024.05.10

分類號：B01D29/96(2006.01)I;B01D29/64(2006.01)I;B01D29/01(2006.01)I

摘要

本發明涉及污水處理技術領域，公開了一種帶有可換濾網的污水凈化裝置，包括過濾單元、污水凈化設備、設置于污水凈化設備上的進水管，以及設置于進水管內的過濾部件，以及設置于進水管內的清理部件，過濾部件包括一端活動插設在進水管內的過濾管、設置于過濾管和進水管之間的定位組件、設置于進水管端部的復位組件，以及設置于過濾管內的過濾組件。本發明對濾網進行快速的更換，降低濾網更換所需的時間，從而提高了污水處理效率。

權利要求書

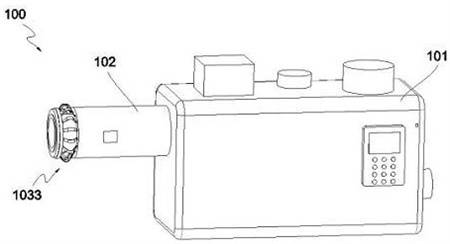

1.一種帶有可換濾網的污水凈化裝置，其特征在于，包括：過濾單元（100），包括污水凈化設備（101）、設置于污水凈化設備（101）上的進水管（102），以及設置于進水管（102）內的過濾部件（103），以及設置于進水管（102）內的清理部件（104）；其中，所述過濾部件（103）包括一端活動插設在進水管（102）內的過濾管（1031）、設置于過濾管（1031）和進水管（102）之間的定位組件（1032）、設置于進水管（102）端部的復位組件（1033），以及設置于過濾管（1031）內的過濾組件（1034）；所述定位組件（1032）包括設置于進水管（102）內管壁上的支撐槽（10321）、設置于支撐槽（10321）槽底的第一彈簧（10322）、設置于第一彈簧（10322）另一端的定位塊（10323），且定位塊（10323）剖面設置為直角梯形，定位塊（10323）的斜面遠離污水凈化設備（101）設置，以及設置于過濾管（1031）外管壁上的定位槽（10324），定位塊（10323）插設在定位槽（10324）中；所述復位組件（1033）包括設置于過濾管（1031）外管壁上的復位環（10331）、設置于復位環（10331）和進水管（102）之間的壓環（10332），且壓環（10332）套設在過濾管（1031）上，以及設置于壓環（10332）和進水管（102）之間的彈性弧形壓片（10333），且彈性弧形壓片（10333）呈環形均勻等距分布設置；所述過濾組件（1034）包括設置于過濾管（1031）內管壁上的支撐環（10341）、設置于支撐環（10341）上的濾環（10342），以及設置于濾環（10342）內的濾網（10343）；所述清理部件（104）包括設置于進水管（102）內管壁上的支撐架（1041）、設置于支撐架（1041）上的螺旋軸（1042）、設置于螺旋軸（1042）上的軸套（1043）、設置于支撐架（1041）和軸套（1043）上的彈性組件（1044）、設置于軸套（1043）上的頂桿（1045），且頂桿（1045）的另一端設置在濾環（10342）上，以及設置于軸套（1043）上的清理組件（1046）；所述彈性組件（1044）包括設置于軸套（1043）上的滾珠軸承（10441）、設置于滾珠軸承（10441）上的定位環（10442），以及設置于支撐架（1041）和定位環（10442）之間的第二彈簧（10443），且第二彈簧（10443）套設在螺旋軸（1042）上；所述清理組件（1046）包括設置于軸套（1043）端部的支撐塊（10461），以及設置于支撐塊（10461）上的清潔刷（10462），且清潔刷（10462）的刷毛設置于濾網（10343）上。

2.根據權利要求1所述的污水凈化裝置，其特征在于：所述過濾單元（100）還包括調位部件（105），所述調位部件（105）包括轉動設置于支撐塊（10461）上的螺紋桿（1051），設置于清潔刷（10462）上的螺紋孔（1052），螺紋桿（1051）穿過螺紋孔（1052）設置，且螺紋桿（1051）和螺紋孔（1052）螺紋連接，以及設置于支撐塊（10461）和清潔刷（10462）之間的限位組件（1053）。

3.根據權利要求2所述的污水凈化裝置，其特征在于：所述限位組件（1053）包括設置于支撐塊（10461）上的限位管（10531），以及活動插設在限位管（10531）內的限位桿（10532），且限位桿（10532）遠離支撐塊（10461）的一端連接在清潔刷（10462）上。

發明內容

鑒于上述現有帶有可換濾網的污水凈化裝置存在濾網大都采用螺釘進行固定，當將其拆卸時，就需要將多個螺釘拆卸下，耗費大量時間，降低了污水處理效率的問題，提出了本發明，因此，本發明目的是提供一種帶有可換濾網的污水凈化裝置，其目的在于：對過濾網進行快速更換，提高更換效率的同時，保證了污水凈化裝置的污水處理效率。

為解決上述技術問題，本發明提供如下技術方案：一種帶有可換濾網的污水凈化裝置，包括，過濾單元，包括污水凈化設備、設置于污水凈化設備上的進水管，以及設置于進水管內的過濾部件，以及設置于進水管內的清理部件；

其中：所述過濾部件包括一端活動插設在進水管內的過濾管、設置于過濾管和進水管之間的定位組件、設置于進水管端部的復位組件，以及設置于過濾管內的過濾組件；

其中：所述定位組件包括設置于進水管內管壁上的支撐槽、設置于支撐槽槽底的第一彈簧、設置于第一彈簧另一端的定位塊，且定位塊剖面設置為直角梯形，定位塊的斜面遠離污水凈化設備設置，以及設置于過濾管外管壁上的定位槽，定位塊插設在定位槽中。

作為本發明所述帶有可換濾網的污水凈化裝置的一種優選方案，其中：所述復位組件包括設置于過濾管外管壁上的復位環、設置于復位環和進水管之間的壓環，且壓環套設在過濾管上，以及設置于壓環和進水管之間的彈性弧形壓片，且彈性弧形壓片呈環形均勻等距分布設置。

作為本發明所述帶有可換濾網的污水凈化裝置的一種優選方案，其中：所述過濾組件包括設置于過濾管內管壁上的支撐環、設置于支撐環上的濾環，以及設置于濾環內的濾網。

作為本發明所述帶有可換濾網的污水凈化裝置的一種優選方案，其中：所述清理部件包括設置于進水管內管壁上的支撐架、設置于支撐架上的螺旋軸、設置于螺旋軸上的軸套、設置于支撐架和軸套上的彈性組件、設置于軸套上的頂桿，且頂桿的另一端設置在濾環上，以及設置于軸套上的清理組件。

作為本發明所述帶有可換濾網的污水凈化裝置的一種優選方案，其中：所述彈性組件包括設置于軸套上的滾珠軸承、設置于滾珠軸承上的定位環，以及設置于支撐架和定位環之間的第二彈簧，且第二彈簧套設在螺旋軸上。

作為本發明所述帶有可換濾網的污水凈化裝置的一種優選方案，其中：所述清理組件包括設置于軸套端部的支撐塊，以及設置于支撐塊上的清潔刷，且清潔刷的刷毛設置于濾網上。

作為本發明所述帶有可換濾網的污水凈化裝置的一種優選方案，其中：所述過濾單元還包括調位部件，所述調位部件包括轉動設置于支撐塊上的螺紋桿，設置于清潔刷上的螺紋孔，螺紋桿穿過螺紋孔設置，且螺紋桿和螺紋孔螺紋連接，以及設置于支撐塊和清潔刷之間的限位組件。

作為本發明所述帶有可換濾網的污水凈化裝置的一種優選方案，其中：所述限位組件包括設置于支撐塊上的限位管，以及活動插設在限位管內的限位桿，且限位桿遠離支撐塊的一端連接在清潔刷上。

本發明的有益效果：

（1）對濾網進行快速的更換，降低濾網更換所需的時間，從而提高了污水處理效率。

（2）通過濾網拆卸過程中的驅動力，對濾網進行清理，將粘附、堵住濾網上的雜質掃下，便于對濾網上的雜質進行清理。

（3）當清潔刷因與濾網長時間摩擦發生磨損無法保持接觸時，調整清潔刷的位置，從而確保清潔刷與濾網之間可以保持接觸，提高了清潔刷的使用壽命。

（發明人：孫長樸;伍小龍）
