公布日：2023.11.28
申請日：2023.10.09
分類號：C02F9/00(2023.01)I;C02F103/16(2006.01)N;C02F101/20(2006.01)N;C02F1/66(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/44(2023.01)N;
C02F101/10(2006.01)N;C02F101/30(2006.01)N;C02F1/04(2023.01)N;C02F1/38(2023.01)N
摘要
本發明屬于廢水處理技術領域，具體的說是一種電鍍含鎳廢水零排放設施及工藝，包括以下步驟：S1：原水由泵進入調節池，調節池中加入氫氧化鈉調整pH值為9-10的堿性環境然后進入混凝池，混凝池中加入PAC，充分?jǐn)嚢韬筮M入絮凝池，絮凝池中加入PAM后充分沉淀；S2：加入了PAM的水經由進水管導向板框壓濾機內進行壓濾操作，當原水在進水管內流動的過程中，會帶動螺旋葉旋轉，螺旋葉旋轉時擊打柔性板，柔性板發生抖動與螺旋葉相互配合，攪動水流，對加入了PAM的原水進行攪拌，使原水與PAM進一步充分混合；S3：沉淀污泥經板框壓濾機壓濾后，壓濾出水返回原水池再次進行處理，沉淀池上清液進入均衡池，加HCL調節pH值為7-8。
權利要求書
1.一種電鍍含鎳廢水零排放設施，其特征在于：包括設備架（1），所述設備架（1）的表面設置有驅動件（4），所述設備架（1）的表面固定安裝有擋板（5），所述設備架（1）的表面設置有進水管（6），所述設備架（1）的表面設置有一組濾板（2），所述濾板（2）的表面設置有濾布（3），所述進水管（6）的內部設置有定位軸（7），所述定位軸（7）的表面設置有螺旋葉（8），所述進水管（6）的內壁固定安裝有柔性板（9）；所述進水管（6）的內壁固定安裝有定位塊（10），所述定位軸（7）與定位塊（10）的內壁滑動連接，所述定位軸（7）的表面固定安裝有彈性繩（11），所述彈性繩（11）的另一端與進水管（6）的內壁固定連接；所述濾板（2）的表面均固定安裝有氣泵（12），所述濾板（2）的表面均設置有一組曲形氣袋（13），所述曲形氣袋（13）與氣泵（12）之間相連通，所述曲形氣袋（13）具有彈性；當壓濾結束后，啟動氣泵（12），氣泵（12）產生的氣流進入曲形氣袋（13）內，使得曲形氣袋（13）舒展開來，對濾渣進行擠壓，將濾渣內殘余的水?dāng)D出，提高過濾效果，另一方面將濾渣擠壓成型，便于回收，并且在對原水進行壓濾前啟動氣泵（12），使得曲形氣袋（13）膨脹后對濾布（3）進行擠壓舒展，使得濾布（3）不會出現褶皺，保證設備的正常運行，曲形氣袋（13）使用過后關閉氣泵（12），曲形氣袋（13）會恢復呈卷曲狀；所述設備架（1）的表面固定安裝有清潔水管（23），所述清潔水管（23）的表面開設有噴孔（24），所述濾板（2）位于噴孔（24）的正下方；所述清潔水管（23）的內壁固定安裝有多對彈條（25），所述彈條（25）的另一端均固定安裝有擴散塊（26），所述擴散塊（26）位于噴孔（24）內，所述擴散塊（26）的表面開設有通槽（27）。
2.根據權利要求1所述的一種電鍍含鎳廢水零排放設施，其特征在于：所述濾板（2）的之間均通過連接繩（14）固定連接。
3.根據權利要求2所述的一種電鍍含鎳廢水零排放設施，其特征在于：所述濾布（3）的內部設置有連接管（15），所述連接管（15）與氣泵（12）之間固定連接，所述曲形氣袋（13）與氣泵（12）之間設置有單向閥，所述連接管（15）的表面固定安裝有一組彈性支氣管（16）。
4.根據權利要求3所述的一種電鍍含鎳廢水零排放設施，其特征在于：所述設備架（1）的表面固定安裝有收集盒（17），所述收集盒（17）位于濾板（2）的正下方設置。
5.根據權利要求4所述的一種電鍍含鎳廢水零排放設施，其特征在于：所述收集盒（17）的表面固定安裝有驅動電機（18），所述驅動電機（18）的輸出端固定安裝有螺旋板（19），所述螺旋板（19）的表面固定安裝有一組擠壓桿（21），所述擠壓桿（21）的表面固定安裝有一組尖刺（22），所述收集盒（17）的表面開設有出料口（20）。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

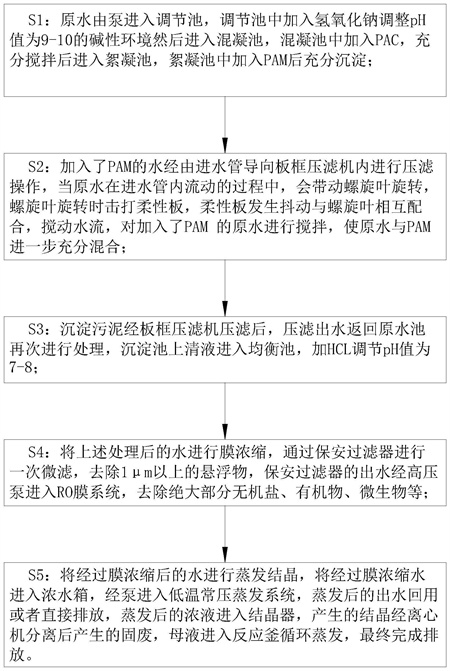

本發明解決其技術問題所采用的技術方案是：本發明所述的一種電鍍含鎳廢水零排放工藝，該工藝包括以下步驟：
S1：原水由泵進入調節池，調節池中加入氫氧化鈉調整pH值為9-10的堿性環境然后進入混凝池，混凝池中加入PAC，充分?jǐn)嚢韬筮M入絮凝池，絮凝池中加入PAM后充分沉淀；
S2：加入了PAM的水經由進水管導向板框壓濾機內進行壓濾操作，當原水在進水管內流動的過程中，會帶動螺旋葉旋轉，螺旋葉旋轉時擊打柔性板，柔性板發生抖動與螺旋葉相互配合，攪動水流，對加入了PAM的原水進行攪拌，使原水與PAM進一步充分混合；
S3：沉淀污泥經板框壓濾機壓濾后，壓濾出水返回原水池再次進行處理，沉淀池上清液進入均衡池，加HCL調節pH值為7-8；
S4：將上述處理后的水進行膜濃縮，通過保安過濾器進行一次微濾，去除1μm以上的懸浮物，保安過濾器的出水經高壓泵進入RO膜系統，去除絕大部分無機鹽、有機物、微生物等；
S5：將經過膜濃縮后的水進行蒸發結晶，將經過膜濃縮水進入濃水箱，經泵進入低溫常壓蒸發系統，蒸發后的出水回用或者直接排放，蒸發后的濃液進入結晶器，產生的結晶經離心機分離后產生的固廢，母液進入反應釜循環蒸發，最終完成排放。
一種電鍍含鎳廢水零排放設施，該設施應用于上述的電鍍含鎳廢水零排放工藝，所述板框壓濾機包括設備架，所述設備架的表面設置有驅動件，所述設備架的表面固定安裝有擋板，所述設備架的表面設置有進水管，所述設備架的表面設置有一組濾板，所述濾板的表面設置有濾布，所述進水管的內部設置有定位軸，所述定位軸的表面設置有螺旋葉，所述進水管的內壁固定安裝有柔性板；
電鍍含鎳廢水零排放工藝中會用到板框壓濾機，板框壓濾機在使用時，是將廢水加入PAM后導向板框壓濾機內，而加入了PAM的廢水常因沒有經過充分的混合，導致廢水中形成的沉淀較少且仍含有部分雜質，影響板框壓濾機的壓濾效果，本發明中加入了PAM的原水經由進水管導向板框壓濾機內進行壓濾操作，當原水在進水管內流動的過程中，會帶動螺旋葉旋轉，螺旋葉旋轉時擊打柔性板，柔性板發生抖動與螺旋葉相互配合，攪動水流，對加入了PAM的原水進行攪拌，使原水與PAM進一步充分混合，使得原水中的物質更易形成沉淀，便于被壓濾機擠壓過濾，使得壓濾機能夠充分發揮其壓濾效果，減少后續處理工序，從而降低了處理成本，并且壓濾后得到的濾餅也容易進行集中處理，降低了二次污染的危害。
優選的，所述進水管的內壁固定安裝有定位塊，所述定位軸與定位塊的內壁滑動連接，所述定位軸的表面固定安裝有彈性繩，所述彈性繩的另一端與進水管的內壁固定連接；當水經過進水管并與螺旋葉接觸時，因原水內含有雜質，雜質會不斷的與螺旋葉接觸碰撞與彈性繩相互配合，會帶動定位軸在定位塊內不斷滑動，從而提升螺旋葉在攪拌原水時的效果。
優選的，所述濾板的表面均固定安裝有氣泵，所述濾板的表面均設置有一組曲形氣袋(工作過程類似于吹龍)，所述曲形氣袋與氣泵之間相連通，所述曲形氣袋具有彈性；濾板在加工的過程中，雜質會在濾板內形成濾餅，當壓濾結束后，啟動氣泵，氣泵產生的氣流進入曲形氣袋內，使得曲形氣袋舒展開來，對濾渣進行擠壓，一來可以將濾渣內殘余的水?dāng)D出，提高過濾效果，另一方面可以將濾渣擠壓成型，便于回收，并且可以在對原水進行壓濾前啟動氣泵，使得曲形氣袋膨脹后對濾布進行擠壓舒展，使得濾布不會出現褶皺，保證設備的正常運行，曲形氣袋使用過后關閉氣泵，曲形氣袋會恢復呈卷曲狀。
優選的，所述濾板的之間均通過連接繩固定連接；需要將濾板內的濾餅取出時，移動靠近驅動件一側的一個濾板，濾板在設備架上移動時通過連接繩帶動相鄰一側的濾板運動，并不斷重復上述動作，使得各個濾板之間分開，隨即可以將濾板內的濾餅取出，提高設備的工作效率。
優選的，所述濾布的內部設置有連接管，所述連接管與氣泵之間固定連接，所述曲形氣袋與氣泵之間設置有單向閥，所述連接管的表面固定安裝有一組彈性支氣管；當各個濾板相互遠離之后，啟動氣泵，氣泵產生氣體通過連接管充入彈性支氣管內，隨即彈性支氣管內充滿氣體并發生膨脹，膨脹后的彈性支氣管使得濾布發生形變，帶動濾板內形成的濾餅運動，從而達到快速將濾餅從濾板內拆出的效果。
優選的，所述設備架的表面固定安裝有收集盒，所述收集盒位于濾板的正下方設置；濾板內的濾餅掉落后，垂直掉落進入收集盒內被收集起來，過程無需人工手機，便于使用。
優選的，所述收集盒的表面固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有螺旋板，所述螺旋板的表面固定安裝有一組擠壓桿，所述擠壓桿的表面固定安裝有一組尖刺，所述收集盒的表面開設有出料口；當濾餅進入收集盒內后啟動驅動電機，驅動電機的輸出端帶動螺旋板旋轉，螺旋板旋轉時與擠壓桿和尖刺相配合對濾餅進行擠壓破碎，隨后經過螺旋板的推送沿著出料后排出，達到對濾餅破碎處理，便于后續工序的進行。
優選的，所述設備架的表面固定安裝有清潔水管，所述清潔水管的表面開設有噴孔，所述濾板位于噴孔的正下方；當濾板使用過后，打開清潔水管的閥門，清潔水管內的水沿著噴孔噴出并噴向濾板，對濾板進行清潔，將殘留的濾餅殘渣清洗掉，避免濾餅影響濾板的下一次使用。
優選的，所述清潔水管的內壁固定安裝有多對彈條，所述彈條的另一端均固定安裝有擴散塊，所述擴散塊位于噴孔內，所述擴散塊的表面開設有通槽；噴孔內噴出清潔水時會與擴散塊接觸并帶動其運動，擴散塊運動時拉伸彈跳并改變位置，擴散塊能夠達到對水流的擴散效果，提升清潔效果，并且通槽的設置可以使擴散塊不會影響噴孔正下方的清潔效果。
本發明的有益效果如下：
1.本發明所述的一種電鍍含鎳廢水零排放設施及工藝，本發明中加入了PAM的原水經由進水管導向板框壓濾機內進行壓濾操作，當原水在進水管內流動的過程中，會帶動螺旋葉旋轉，螺旋葉旋轉時擊打柔性板，柔性板發生抖動與螺旋葉相互配合，攪動水流，對加入了PAM的原水進行攪拌，使原水與PAM進一步充分混合，使得原水中的物質更易形成沉淀，便于被壓濾機擠壓過濾，使得壓濾機能夠充分發揮其壓濾效果，減少后續處理工序，從而降低了處理成本，并且壓濾后得到的濾餅也容易進行集中處理，降低了二次污染的危害。
2.本發明所述的一種電鍍含鎳廢水零排放設施及工藝，當水經過進水管并與螺旋葉接觸時，因原水內含有雜質，雜質會不斷的與螺旋葉接觸碰撞與彈性繩相互配合，會帶動定位軸在定位塊內不斷滑動，從而提升螺旋葉在攪拌原水時的效果。
（發明人：李雪君）
