公布日：2024.06.11
申請日：2024.03.12
分類號：C02F1/40(2023.01)I
摘要
本發明公開了一種城市污水水面浮油抽取裝置，包括抽取組件，包括箱體、筒體、進水管、連接管、軟管以及吸油帶，所述筒體固定于所述箱體一側，所述進水管設置于所述筒體一側，所述連接管插接于所述進水管內，所述軟管固定于所述連接管一端，所述吸油帶設置于所述箱體一側；連接組件，設置于所述進水管上，包括鎖止件、轉動件、密封件、緊固件以及鎖定件，所述鎖止件設置于所述進水管上。本發明有益效果為：通過連接組件的設置，可便于對軟管進行快速連接，且在連接時，可對軟管連接處進行密封，以此避免在使用過程中會發生泄漏的情況，同時在使用過程中，當軟管內注入液體時，還可提高對軟管連接的緊固性，以此避免軟管會發生松動的情況。
權利要求書

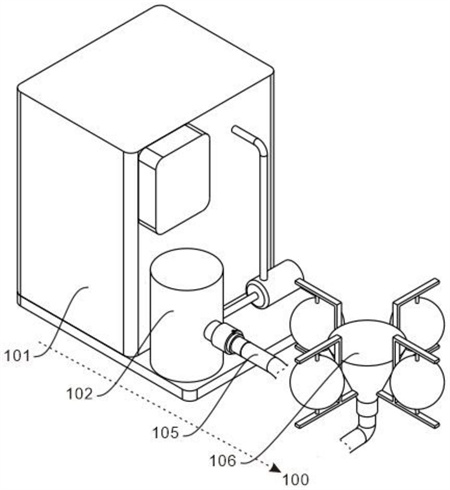

1.一種城市污水水面浮油抽取裝置，其特征在于：包括，抽取組件(100)，包括箱體(101)、筒體(102)、進水管(103)、連接管(104)、軟管(105)以及吸油帶(106)，所述筒體(102)固定于所述箱體(101)一側，所述進水管(103)設置于所述筒體(102)一側，所述連接管(104)插接于所述進水管(103)內，所述軟管(105)固定于所述連接管(104)一端，所述吸油帶(106)設置于所述箱體(101)一側；連接組件(200)，設置于所述進水管(103)上，包括鎖止件(201)、轉動件(202)、密封件(203)、緊固件(204)以及鎖定件(205)，所述鎖止件(201)設置于所述進水管(103)上，所述轉動件(202)位于所述鎖止件(201)外側，所述密封件(203)位于所述進水管(103)內，所述緊固件(204)設置于所述進水管(103)內，所述鎖定件(205)位于所述轉動件(202)一側。
2.如權利要求1所述的城市污水水面浮油抽取裝置，其特征在于：所述鎖止件(201)包括鎖塊(201a)、固定塊(201b)以及第一彈簧(201c)，所述進水管(103)上開設有插槽(103a)，所述鎖塊(201a)位于所述插槽(103a)內，所述連接管(104)上開設與所述鎖塊(201a)相對應的鎖槽(104a)，所述固定塊(201b)固定于所述鎖塊(201a)一側，所述第一彈簧(201c)兩端分別與所述固定塊(201b)和所述進水管(103)固定。
3.如權利要求2所述的城市污水水面浮油抽取裝置，其特征在于：所述轉動件(202)包括轉動套(202a)和擠壓桿(202b)，所述轉動套(202a)轉動連接于所述進水管(103)外側，所述擠壓桿(202b)固定于所述轉動套(202a)一側，所述鎖塊(201a)一側呈傾斜狀，所述擠壓桿(202b)底端與所述鎖塊(201a)斜面接觸。
4.如權利要求3所述的城市污水水面浮油抽取裝置，其特征在于：所述密封件(203)包括固定框(203a)、擠壓塊(203b)以及密封套(203c)，所述固定框(203a)固定于所述進水管(103)內，所述擠壓塊(203b)位于所述固定框(203a)內，所述密封套(203c)固定于所述固定框(203a)內，所述連接管(104)上開設有環形槽(104b)。
5.如權利要求3或4所述的城市污水水面浮油抽取裝置，其特征在于：所述密封件(203)還包括擠壓板(203d)，所述連接管(104)上開設有活動槽(104c)，所述擠壓板(203d)活動連接于所述擠壓板(203d)內。
6.如權利要求5所述的城市污水水面浮油抽取裝置，其特征在于：所述緊固件(204)包括推柱(204a)和受力塊(204b)，所述推柱(204a)插接于所述進水管(103)內，所述受力塊(204b)固定于所述轉動套(202a)內側，所述受力塊(204b)一側呈傾斜狀。
7.如權利要求6所述的城市污水水面浮油抽取裝置，其特征在于：所述緊固件(204)還包括觸發板(204c)和滑輪(204d)，所述觸發板(204c)設置于所述進水管(103)內，所述滑輪(204d)轉動連接于所述推柱(204a)底端。
8.如權利要求7所述的城市污水水面浮油抽取裝置，其特征在于：所述緊固件(204)還包括密封圈(204e)，所述密封圈(204e)固定于所述推柱(204a)外側，所述進水管(103)內開設有凹槽(103b)。
9.如權利要求7或8所述的城市污水水面浮油抽取裝置，其特征在于：所述鎖定件(205)包括支撐板(205a)和限位塊(205b)，所述支撐板(205a)固定于所述進水管(103)一側，所述限位塊(205b)插接于所述支撐板(205a)內，所述轉動套(202a)上開設有與所述限位塊(205b)相對應的限位孔(202a-1)。
10.如權利要求9所述的城市污水水面浮油抽取裝置，其特征在于：所述鎖定件(205)還包括固定板(205c)和第二彈簧(205d)，所述固定板(205c)固定于所述限位塊(205b)頂端，所述第二彈簧(205d)兩端分別與所述固定板(205c)和所述支撐板(205a)固定，且套設于所述限位塊(205b)外側。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于上述和/或現有的城市污水水面浮油抽取裝置中存在的問題，提出了本發明。
因此，本發明所要解決的問題在于現有技術中大部分浮油吸收器在對軟管連接時，大多是通過螺紋的方式進行連接，螺紋連接需要旋轉和對準，可能需要一定的力氣和技巧來安裝和拆卸浮筒和吸油管，特別是在濕潤或滑膩的環境中，從而會導致操作的不便和耗費額外的時間和精力，螺紋連接在長時間使用過程中，其密封性會有所降低，會存在泄漏的風險，進而會導致浮油吸收效率降低，甚至對環境造成污染風險。
為解決上述技術問題，本發明提供如下技術方案：一種城市污水水面浮油抽取裝置，其包括，抽取組件，包括箱體、筒體、進水管、連接管、軟管以及吸油帶，所述筒體固定于所述箱體一側，所述進水管設置于所述筒體一側，所述連接管插接于所述進水管內，所述軟管固定于所述連接管一端，所述吸油帶設置于所述箱體一側；
連接組件，設置于所述進水管上，包括鎖止件、轉動件、密封件、緊固件以及鎖定件，所述鎖止件設置于所述進水管上，所述轉動件位于所述鎖止件外側，所述密封件位于所述進水管內，所述緊固件設置于所述進水管內，所述鎖定件位于所述轉動件一側。
作為本發明所述城市污水水面浮油抽取裝置的一種優選方案，其中：所述鎖止件包括鎖塊、固定塊以及第一彈簧，所述進水管上開設有插槽，所述鎖塊位于所述插槽內，所述連接管上開設與所述鎖塊相對應的鎖槽，所述固定塊固定于所述鎖塊一側，所述第一彈簧兩端分別與所述固定塊和所述進水管固定。
作為本發明所述城市污水水面浮油抽取裝置的一種優選方案，其中：所述轉動件包括轉動套和擠壓桿，所述轉動套轉動連接于所述進水管外側，所述擠壓桿固定于所述轉動套一側，所述鎖塊一側呈傾斜狀，所述擠壓桿底端與所述鎖塊斜面接觸。
作為本發明所述城市污水水面浮油抽取裝置的一種優選方案，其中：所述密封件包括固定框、擠壓塊以及密封套，所述固定框固定于所述進水管內，所述擠壓塊位于所述固定框內，所述密封套固定于所述固定框內，所述連接管上開設有環形槽。
作為本發明所述城市污水水面浮油抽取裝置的一種優選方案，其中：所述密封件還包括擠壓板，所述連接管上開設有活動槽，所述擠壓板活動連接于所述擠壓板內。
作為本發明所述城市污水水面浮油抽取裝置的一種優選方案，其中：所述緊固件包括推柱和受力塊，所述推柱插接于所述進水管內，所述受力塊固定于所述轉動套內側，所述受力塊一側呈傾斜狀。
作為本發明所述城市污水水面浮油抽取裝置的一種優選方案，其中：所述緊固件還包括觸發板和滑輪，所述觸發板設置于所述進水管內，所述滑輪轉動連接于所述推柱底端。
作為本發明所述城市污水水面浮油抽取裝置的一種優選方案，其中：所述緊固件還包括密封圈，所述密封圈固定于所述推柱外側，所述進水管內開設有凹槽。
作為本發明所述城市污水水面浮油抽取裝置的一種優選方案，其中：所述鎖定件包括支撐板和限位塊，所述支撐板固定于所述進水管一側，所述限位塊插接于所述支撐板內，所述轉動套上開設有與所述限位塊相對應的限位孔。
作為本發明所述城市污水水面浮油抽取裝置的一種優選方案，其中：所述鎖定件還包括固定板和第二彈簧，所述固定板固定于所述限位塊頂端，所述第二彈簧兩端分別與所述固定板和所述支撐板固定，且套設于所述限位塊外側。
本發明有益效果為：通過連接組件的設置，可便于對軟管進行快速連接，且在連接時，可對軟管連接處進行密封，以此避免在使用過程中會發生泄漏的情況，同時在使用過程中，當軟管內注入液體時，還可提高對軟管連接的緊固性，以此避免軟管會發生松動的情況。
（發明人：劉慧林;邢志遠;高曉宇;趙會廣;蔡閃閃;雷婷;孟海龍;田文凱;劉雪瑩;孫飛飛;朱小民;劉建州）
