公布日：2023.12.05

申請日：2023.11.02

分類號：C02F1/461(2023.01)I;C02F101/30(2006.01)N

摘要

本發明提供一種基于BDD陽極的電催化惡臭廢水處理裝置，涉及廢水處理領域，包括處理桶，處理桶頂部通過螺紋連接設置有頂蓋，頂蓋內部垂直貫穿有定位槽，頂蓋頂部固定連接有進水管，頂蓋內部垂直開設有矩形孔，矩形孔頂部上方轉動連接有翻轉板，處理桶外側固定連接有豎梯，使用者關閉相應位置的陰極板上方的分支開關，可以切斷分支線電路，將插座向上提出定位槽后，使用者可以在定位槽將陰極板向上直接從陰極架向上抽出，可以將全新的陰極板向下插入陰極架進行快速更換，可以提高的電極板更換效率，便于對電解裝置進行維護，解決了現有的電解設備其內部的電極片安裝后，不便于對電極片進行快速拆裝維護的問題。

權利要求書

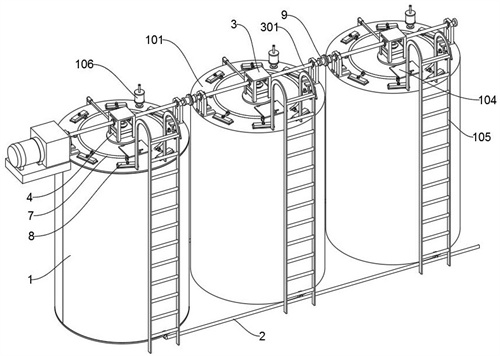

1.一種基于BDD陽極的電催化惡臭廢水處理裝置，包括：處理桶（1），其特征在于，處理桶（1）頂部通過螺紋連接設置有頂蓋（101），頂蓋（101）內部垂直貫穿有定位槽（102），頂蓋（101）頂部固定連接有進水管（103），頂蓋（101）內部垂直開設有矩形孔，矩形孔頂部上方轉動連接有翻轉板（104），處理桶（1）外側固定連接有豎梯（105），處理桶（1）頂部固定連接有濾氣管（106），濾氣管（106）底部固定安裝有閥門，濾氣管（106）內側安裝有疊加的活性炭片，頂蓋（101）頂部左右兩側固定連接有軸承座（107）；所述處理桶（1）內壁處設置有陰極架（2），陰極架（2）外側固定連接有外支架（201），外支架（201）內部通過螺栓與處理桶（1）的內壁相連接，陰極架（2）內側穿設有陰極鈦板（202）；所述處理桶（1）頂部固定連接有頂座（3）。

2.如權利要求1所述一種基于BDD陽極的電催化惡臭廢水處理裝置，其特征在于：所述頂座（3）內部轉動連接有橫軸（301），橫軸（301）外側固定連接有錐齒輪一（302），處理桶（1）數量設置為若干組，處理桶（1）之間頂部的橫軸（301）通過聯軸器（9）相連接，橫軸（301）與驅動電機相聯動。

3.如權利要求2所述一種基于BDD陽極的電催化惡臭廢水處理裝置，其特征在于：所述頂座（3）內側轉動連接有錐齒輪二（303），錐齒輪二（303）與錐齒輪一（302）嚙合傳動，錐齒輪二（303）底部固定連接有垂直軸（304）。

4.如權利要求1所述一種基于BDD陽極的電催化惡臭廢水處理裝置，其特征在于：所述頂座（3）內側的底部固定連接有陽極框（4），陽極框（4）后側固定連接有陽極線（401），陽極框（4）內側轉動連接有弧形銅片（402）。

5.如權利要求4所述一種基于BDD陽極的電催化惡臭廢水處理裝置，其特征在于：所述陽極線（401）通過導線與弧形銅片（402）固定連接，弧形銅片（402）與陽極框（4）鉸接處設置有扭簧。

6.如權利要求3所述一種基于BDD陽極的電催化惡臭廢水處理裝置，其特征在于：所述垂直軸（304）外側固定連接有銅套管（305），銅套管（305）與弧形銅片（402）滑動接觸，垂直軸（304）外側固定連接有外支座（306）。

7.如權利要求6所述一種基于BDD陽極的電催化惡臭廢水處理裝置，其特征在于：所述外支座（306）外側開設有方形凹槽，方形凹槽內側通過螺栓連接有通孔凸塊（502），通孔凸塊（502）外側固定連接有陽極架（5）。

8.如權利要求7所述一種基于BDD陽極的電催化惡臭廢水處理裝置，其特征在于：所述陽極架（5）內側開設有卡槽（501），卡槽（501）內側穿設有摻硼金剛石陽極板（6），頂蓋（101）頂部設置有弧形套管（7），弧形套管（7）外側設置有分支線（701），分支線（701）外側安裝有分支開關（702），分支線（701）外側端固定連接有環片（703）。

9.如權利要求8所述一種基于BDD陽極的電催化惡臭廢水處理裝置，其特征在于：所述分支線（701）包裹于弧形套管（7）內側，弧形套管（7）主線和陽極線（401）與電箱（704）相連接，處理桶（1）內側底部固定連接有電熱管（108），電熱管（108）位于陽極架（5）和陰極架（2）間隙處。

10.如權利要求8所述一種基于BDD陽極的電催化惡臭廢水處理裝置，其特征在于：所述定位槽（102）內側過盈配合連接有插座（8），插座（8）外側固定連接有裙板（801），插座（8）內側粘連有翻卷銅片（802），翻卷銅片（802）頂部固定連接有導電螺桿（803），環片（703）通過螺帽緊固在導電螺桿（803）外側。

發明內容

有鑒于此，本發明提供一種基于BDD陽極的電催化惡臭廢水處理裝置通過使用者關閉相應位置的陰極板上方的分支開關，可以切斷分支線電路，將插座向上提出定位槽后，使用者可以在定位槽將陰極板向上直接從陰極架向上抽出，可以將全新的陰極板向下插入陰極架進行快速更換，可以提高的電極板更換效率，便于對電解裝置進行維護。

本發明提供了一種基于BDD陽極的電催化惡臭廢水處理裝置，具體包括處理桶，處理桶頂部通過螺紋連接設置有頂蓋，頂蓋內部垂直貫穿有定位槽，頂蓋頂部固定連接有進水管，頂蓋內部垂直開設有矩形孔，矩形孔頂部上方轉動連接有翻轉板，處理桶外側固定連接有豎梯，處理桶頂部固定連接有濾氣管，濾氣管底部固定安裝有閥門，濾氣管內側安裝有疊加的活性炭片，頂蓋頂部左右兩側固定連接有軸承座；所述處理桶內壁處設置有陰極架，陰極架外側固定連接有外支架，外支架內部通過螺栓與處理桶的內壁相連接，陰極架內側穿設有陰極鈦板；所述處理桶頂部固定連接有頂座。

可選地，所述頂座內部轉動連接有橫軸，橫軸外側固定連接有錐齒輪一，處理桶數量設置為若干組，處理桶之間頂部的橫軸通過聯軸器相連接，橫軸與驅動電機相聯動。

可選地，所述頂座內側轉動連接有錐齒輪二，錐齒輪二與錐齒輪一嚙合傳動，錐齒輪二底部固定連接有垂直軸。

可選地，所述頂座內側的底部固定連接有陽極框，陽極框后側固定連接有陽極線，陽極框內側轉動連接有弧形銅片。

可選地，所述陽極線通過導線與弧形銅片固定連接，弧形銅片與陽極框鉸接處設置有扭簧。

可選地，所述垂直軸外側固定連接有銅套管，銅套管與弧形銅片滑動接觸，垂直軸外側固定連接有外支座。

可選地，所述外支座外側開設有方形凹槽，方形凹槽內側通過螺栓連接有通孔凸塊，通孔凸塊外側固定連接有陽極架。

可選地，所述陽極架內側開設有卡槽，卡槽內側穿設有摻硼金剛石陽極板，頂蓋頂部設置有弧形套管，弧形套管外側設置有分支線，分支線外側安裝有分支開關，分支線外側端固定連接有環片。

可選地，所述分支線包裹于弧形套管內側，弧形套管主線和陽極線與電箱相連接，處理桶內側底部固定連接有電熱管，電熱管位于陽極架和陰極架間隙處。

可選地，所述定位槽內側過盈配合連接有插座，插座外側固定連接有裙板，插座內側粘連有翻卷銅片，翻卷銅片頂部固定連接有導電螺桿，環片通過螺帽緊固在導電螺桿外側。

本發明提供一種基于BDD陽極的電催化惡臭廢水處理裝置，其有益效果：1、根據本發明的各實施例的處理裝置，通過控制驅動電機運轉，可以使其帶動若干組的處理桶頂部的橫軸進行同步轉動，可以使橫軸處的錐齒輪一帶動錐齒輪二進行轉動，可以使其帶動垂直軸進行轉動，可以使垂直軸帶動處理桶內部的陽極架和摻硼金剛石陽極板進行轉動，可以對處理桶內部的污水進行攪拌，可以利用電極板提高電解效率。

2、通過設置弧形銅片，將摻硼金剛石陽極板安裝進陽極架內部后，可以使陽極板與銅套管電路相連接，在垂直軸轉動過程中，可以使弧形銅片通過銅套管與處理桶內部若干組轉動的陽極板的電路保持連接。

3、在對陽極板進行更換時，使用者通過豎梯爬上頂蓋后，可以開啟翻轉板，通過轉動陽極架，使陽極板轉動至翻轉板正下方后，可以在上方夾住摻硼金剛石陽極板的頂端，可以將陽極板向上提出陽極架，便于對摻硼金剛石陽極板進行快速拆卸更換。

4、將插座向下插入定位槽內部后，可以使陰極板的頂部塞入翻卷銅片內側，將環片套在導電螺桿外側后，使用螺帽緊固后，可以使桶壁處的若干組陰極板與電源電路進行連接，通過電箱接通電源后，可以使陽極BDD電機氧化對垃圾濃縮液有機污染物進行有效降解。

5、在對陰極板進行更換時，使用者可以關閉相應位置的陰極板上方的分支開關，可以切斷分支線電路，將插座向上提出定位槽后，使用者可以在定位槽將陰極板向上直接從陰極架向上抽出，可以將全新的陰極板向下插入陰極架進行快速更換，可以提高的電極板更換效率，便于對電解裝置進行維護。

（發明人：陳云逸;陳禮國）
