公布日：2023.11.24

申請日：2023.10.25

分類號：C02F3/32(2023.01)I

摘要

本發明提供一種河道污水治理植物浮床，涉及污水治理技術領域。針對的河道內的污水和浮床幾乎處于靜止?fàn)顟B(tài)和根系容易纏繞的技術缺陷。一種河道污水治理植物浮床，包括有對稱分布的床體，對稱分布的所述床體均開有間隔分布的圓孔，圓孔用于放置進行污水治理的植株盆栽，對稱分布的所述床體之間固接有伸縮桿，對稱分布的床體之間固接有電動推桿，床體固接有太陽能板，太陽能板與電動推桿電性連接。本發明利用太陽能板為電動推桿蓄電，使得電動推桿不斷伸縮，實現床體不斷地自動來回移動，使得床體帶動植物來回移動，同時也能一定程度地?cái)噭?dòng)污水，使得整個污水治理處于動態的環境中，極大地增強了污水治理效果。

權利要求書

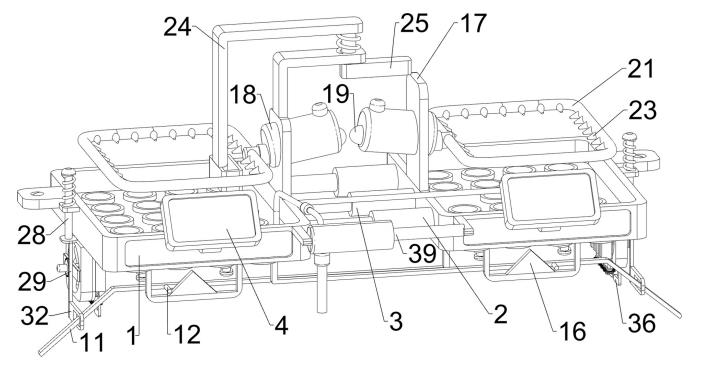

1.一種河道污水治理植物浮床，其特征是：包括有對稱分布的床體（1），對稱分布的所述床體（1）均開有間隔分布的圓孔，圓孔用于放置進行污水治理的植株盆栽，對稱分布的所述床體（1）之間固接有伸縮桿（2），對稱分布的床體（1）之間固接有電動推桿（3），床體（1）固接有太陽能板（4），太陽能板（4）與電動推桿（3）電性連接，所述床體（1）設有用于上下梳理相鄰植株之間纏繞根系的梳理組件，所述梳理組件包括有交叉分布的移動桿（11），交叉分布的所述移動桿（11）分別固接于對稱分布的所述床體（1），所述移動桿（11）固接有第一撥桿（12），所述床體（1）下部固接有對稱分布的導向桿（13），對稱分布的所述導向桿（13）上滑動連接有梳理板（14），所述梳理板（14）開有間隔分布的圓孔，所述梳理板（14）的圓孔與所述床體（1）的圓孔對應，所述梳理板（14）與所述導向桿（13）之間固接有第一彈簧（15），所述梳理板（14）靠近所述第一撥桿（12）的一側固接有楔形架（16），所述楔形架（16）與相鄰的所述第一撥桿（12）配合；所述楔形架（16）由一個U型桿和一個三角塊構成，所述楔形架（16）的三角塊與相鄰的所述第一撥桿（12）接觸；所述梳理板（14）圓孔的直徑不小于所述床體（1）圓孔的直徑；還包括有安裝板（17），所述安裝板（17）固接于所述床體（1），所述安裝板（17）固接有肥料罐（18），所述肥料罐（18）鏡像分布，鏡像分布的所述肥料罐（18）相互靠近的一側均固接有擠壓囊（19），相鄰的所述擠壓囊（19）擠壓配合，所述肥料罐（18）頂部固接有第一單向閥（20），鏡像分布的所述肥料罐（18）相互遠離的一側均連通有矩形管（21），所述矩形管（21）靠近相鄰所述肥料罐（18）的一側固接有第二單向閥（22），所述矩形管（21）連通有周向陣列的噴頭（23）；所述肥料罐（18）朝所述矩形管（21）一側傾斜；還包括有滑動架（24），所述滑動架（24）滑動連接于一側的所述安裝板（17），所述滑動架（24）固接有用于阻止所述擠壓囊（19）相互靠近的橫板（25），所述滑動架（24）與一側的所述安裝板（17）之間固接有第二彈簧（26），所述滑動架（24）靠近同側相鄰所述矩形管（21）的一側固接有接液盒（27），所述接液盒（27）位于相鄰所述噴頭（23）的下方。

2.按照權利要求1所述的一種河道污水治理植物浮床，其特征是：還包括有對稱分布的滑桿（28），對稱分布的所述滑桿（28）分別滑動連接于對稱分布的所述床體（1）相互遠離的一側，所述滑桿（28）與所述床體（1）之間固接有彈性件，所述滑桿（28）固接有齒條（29），對稱分布的所述床體（1）下部相互遠離的一側轉動連接用于攪動水體的循環扇（30），所述循環扇（30）固接有齒輪（31），所述齒輪（31）與相鄰的所述齒條（29）嚙合，所述齒條（29）固接有導向板（32）。

3.按照權利要求2所述的一種河道污水治理植物浮床，其特征是：移動桿（11）的外側設置為彎折狀，且彎折角度大于九十度，一側所述床體（1）的所述移動桿（11）彎折處與另一側所述床體（1）的所述導向板（32）限位配合。

4.按照權利要求3所述的一種河道污水治理植物浮床，其特征是：還包括有固定板（33），所述固定板（33）固接于所述床體（1），所述固定板（33）轉動連接有均勻間隔分布的轉桿（34），所述轉桿（34）靠近相鄰所述循環扇（30）的一端固接有擺動板（35），均勻間隔分布的所述轉桿（34）之間通過傳動組件進行傳動，所述移動桿（11）固接有撥板（36），靠近所述撥板（36）一側的所述轉桿（34）固接有第二撥桿（37），所述第二撥桿（37）與相鄰的所述撥板（36）配合，靠近所述第二撥桿（37）的所述轉桿（34）繞有扭簧，扭簧兩端分別與相鄰的所述固定板（33）和所述擺動板（35）固接。

5.按照權利要求4所述的一種河道污水治理植物浮床，其特征是：還包括有抽水筒（38），所述抽水筒（38）固接于一側的所述床體（1），所述抽水筒（38）內滑動連接有活塞桿（39），所述活塞桿（39）與另一側的所述床體（1）固接，所述抽水筒（38）連通有進水管（40）和出水管（41），所述出水管（41）設置分支管，所述出水管（41）的出口位于所述床體（1）上方，所述進水管（40）和所述出水管（41）分別固接有第三單向閥（42）和第四單向閥（43）。

6.按照權利要求5所述的一種河道污水治理植物浮床，其特征是：所述出水管（41）的分支管數量與所述床體（1）的數量相同。

發明內容

為了克服河道內的污水和浮床幾乎處于靜止?fàn)顟B(tài)和根系容易纏繞的缺點，本發明提供一種動態的且具有根系梳理功能的河道污水治理植物浮床。

一種河道污水治理植物浮床，包括有對稱分布的床體，對稱分布的所述床體均開有間隔分布的圓孔，圓孔用于放置進行污水治理的植株盆栽，對稱分布的所述床體之間固接有伸縮桿，對稱分布的床體之間固接有電動推桿，床體固接有太陽能板，太陽能板與電動推桿電性連接，所述床體設有用于上下梳理相鄰植株之間纏繞根系的梳理組件，所述梳理組件包括有交叉分布的移動桿，交叉分布的所述移動桿分別固接于對稱分布的所述床體，所述移動桿固接有第一撥桿，所述床體下部固接有對稱分布的導向桿，對稱分布的所述導向桿之間滑動連接有梳理板，所述梳理板開有間隔分布的圓孔，所述梳理板的圓孔與所述床體的圓孔對應，所述梳理板與所述導向桿之間固接有第一彈簧，所述梳理板靠近所述第一撥桿的一側固接有楔形架，所述楔形架與相鄰的所述第一撥桿配合。

進一步說明，所述梳理板圓孔的直徑不小于所述床體圓孔的直徑。

進一步說明，還包括有安裝板，所述安裝板固接于所述床體，所述安裝板固接有肥料罐，所述肥料罐鏡像分布，鏡像分布的所述肥料罐相互靠近的一側均固接有擠壓囊，相鄰的所述擠壓囊擠壓配合，所述肥料罐頂部固接有第一單向閥，鏡像分布的所述肥料罐相互遠離的一側均連通有矩形管，所述矩形管靠近相鄰所述肥料罐的一側固接有第二單向閥，所述矩形管連通有周向陣列的噴頭。

進一步說明，所述肥料罐朝所述矩形管一側傾斜。

進一步說明，還包括有滑動架，所述滑動架滑動連接于一側的所述安裝板，所述滑動架固接有用于阻止所述擠壓囊相互靠近的橫板，所述滑動架與一側的所述安裝板之間固接有第二彈簧，所述滑動架靠近同側相鄰所述矩形管的一側固接有接液盒，所述接液盒位于相鄰所述噴頭的下方。

進一步說明，還包括有對稱分布的滑桿，對稱分布的所述滑桿分別滑動連接于對稱分布的所述床體相互遠離的一側，所述滑桿與所述床體之間固接有彈性件，所述滑桿固接有齒條，對稱分布的所述床體下部相互遠離的一側轉動連接用于攪動水體的循環扇，所述循環扇固接有齒輪，所述齒輪與相鄰的所述齒條嚙合，所述齒條固接有導向板，移動桿的外側設置為彎折狀，且彎折角度大于九十度，一側所述床體的所述移動桿與另一側所述床體的所述導向板配合。

進一步說明，移動桿的外側設置為彎折狀，且彎折角度大于九十度，一側所述床體的所述移動桿彎折處與另一側所述床體的所述導向板限位配合。

進一步說明，還包括有固定板，所述固定板固接于所述床體，所述固定板轉動連接有均勻間隔分布的轉桿，所述轉桿靠近相鄰所述循環扇的一端固接有擺動板，均勻間隔分布的所述轉桿之間通過傳動組件進行傳動，所述移動桿固接有撥板，靠近所述撥板一側的所述轉桿固接有第二撥桿，所述第二撥桿與相鄰的所述撥板配合，靠近所述第二撥桿的所述轉桿繞有扭簧，扭簧兩端分別與相鄰的所述固定板和所述擺動板固接。

進一步說明，還包括有抽水筒，所述抽水筒固接于一側的所述床體，所述抽水筒內滑動連接有活塞桿，所述活塞桿與另一側的所述床體固接，所述抽水筒連通有進水管和出水管，所述出水管設置分支管，所述出水管的出口位于所述床體上方，所述進水管和所述出水管分別固接有第三單向閥和第四單向閥。

進一步說明，所述出水管的分支管數量與所述床體的數量相同。

本發明的有益效果為：

1、本發明利用太陽能板為電動推桿蓄電，使得電動推桿不斷伸縮，實現床體不斷地自動來回移動，使得床體帶動植物來回移動，同時也能一定程度地?cái)噭?dòng)污水，使得整個污水治理處于動態的環境中，極大地增強了污水治理效果。

2、本發明通過床體不斷來回移動驅動梳理板不斷上下移動，達到梳理板上下梳理分開相鄰植物相互纏繞根系的效果，減少根系纏繞帶來的負面影響。

3、本發明通過床體不斷來回移動，使得適量的液態肥間歇性噴灑到植物上，達到及時為植物補充營養的效果，防止植物營養不良而枯萎的現象。

4、本發明通過橫板上下移動能夠自動控制何時開始噴肥和何時停止噴肥，既避免噴肥過多造成植物的營養過剩，又避免噴肥不及時造成植物的營養不良。

5、本發明通過循環扇來回循環轉動和擺動板不斷來回?cái)[動，本植物浮床附近的水體流動起來，進一步實現動態進行污水治理。

6、本發明通過床體不斷來回移動，使得植物浮床附近被凈化的水被間歇性壓入床體，使得植物上部根莖也能夠容易地吸收水分，防止因光照較強導致植物上部根莖暴曬缺水的情形。

（發明人：呂軍;劉洪超;邵文彬;邵世光;田浩然;孟凡傲;張蕾）
