公布日：2022.09.27
申請日：2022.08.02
分類號：C02F1/467(2006.01)I;C02F1/461(2006.01)I;C02F1/72(2006.01)I
摘要
本申請涉及污水處理技術領域，提供一種用于工業廢水高效處理的多源多相催化高級氧化耦合反應裝置及方法。本發明針對常規芬頓氧化產泥量大、氧化停滯問題，將芬頓、電化學氧化耦合，結合芬頓流化床的鐵結晶特點和電化學調控陰陽離子定向遷移優勢，調控鐵離子與有機羧酸中間產物反向遷移，降低絡合效應，同時利用電化學陽極氧化、擔體異相結晶以及陰極還原，形成兩級高級氧化耦合處理，增強鐵離子的循環復用和活性自由基的有效利用，提高對有機污染物的催化氧化性能，實現高級氧化耦合的協同增效。
權利要求書

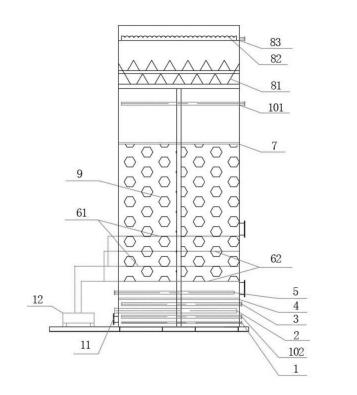

1.一種用于工業廢水高效處理的多源多相催化的高級氧化耦合反應裝置，其特征在于，包括：從下到上依次設置有曝氣裝置、進水管、從罐體外通入的FeSO4加藥管、下層隔板、從罐體外通入的H2O2加藥管、電極板、上層隔板、出水裝置；所述電極板包括至少一個陽極板和至少一個陰極板，所述陽極板和陰極板上下交錯排列，并使得所述電極板中位于最下方的電極板始終為陰極板；各電極板共同連接罐體外的同一個電源正負極；所述下層隔板上承托有擔體催化劑，所述上層隔板和下層隔板的孔徑均小于擔體催化劑的粒徑；所述電極板的孔徑均大于擔體催化劑粒徑。
2.根據權利要求1所述的高級氧化耦合反應裝置，其特征在于，陽極板和陰極板數量相同，所述陽極板和陰極板交錯排列為從上到下第一個電極板為陽極，第二個電極板為陰極，第三個電極板為陽極，依次類推，最下方的電極板為陰極。
3.根據權利要求1所述的高級氧化耦合反應裝置，其特征在于，所述陽極板和陰極板數量不同，陰極板數量比陽極板數量多1，所述陽極板和陰極板交錯排列為從上到下第一個電極板為陰極，第二個電極板為陽極，第三個電極板為陰極，依次類推，最下方的電極板為陰極。
4.根據權利要求1所述的高級氧化耦合反應裝置，其特征在于，還包括：循環裝置，所述循環裝置包括在出水分離裝置和上層隔板之間設置的循環泵進水管、以及在FeSO4加藥裝置下方的通過循環泵與所述循環泵進水管相連的循環泵出水管。
5.根據權利要求1所述的高級氧化耦合反應裝置，其特征在于，所述進水管為穿孔盤管，所述曝氣裝置包括設置在罐體內所述進水管下方的曝氣管，以及在罐體外與曝氣管連接的曝氣泵；所述曝氣管為穿孔管結構或者在管口設置有曝氣頭；在所述罐體底部設置有排渣管；所述出水裝置包括從上到下依次設置的出水管、出水堰槽和三相分離器。
6.根據權利要求1所述的高級氧化耦合反應裝置，其特征在于，所述陽極板為鈦基體，表面進行了二氧化鈦納米管改性以及涂覆金屬氧化物涂層；所述金屬氧化物包括釕、銥或二氧化鉛中的任意一種；所述陰極板采用改性后碳材料或不銹鋼板狀電極；所述擔體催化劑為經過親水和疏水活化改性的多金屬摻雜的擔體催化劑，所述多金屬包括鐵、銅、鎳、鈷中的一種或多種；所述擔體催化劑的擔體基體材料為多孔材料，包括顆�；钚蕴�、柱狀活性炭、沸石、陶粒中的一種或多種。
7.采用權利要求1-6項任一項所述的反應裝置進行的一種高級氧化耦合方法，其特征在于，包括以下步驟：S1，進水與加藥：將廢水通過進水管通入反應裝置的罐體內，下層隔板上投加有擔體催化劑，通過FeSO4加藥管向反應罐內加入FeSO4，通過H2O2加藥管向反應罐內加入H2O2；S2，多源活化：開啟罐體外連接電極板的電源，使得陽極板和陰極板之間產生使離子能夠定向遷移的電場；開啟布水裝置的曝氣裝置，使得擔體催化劑形成流化狀態，流化床層膨脹，使廢水與擔體催化劑充分接觸，部分擔體催化劑分布于所述陽極板和陰極板的電場之中；S3：多相催化：擔體催化劑隨著水流方向向上，到達最上方電極板的上端，繼續進行反應，同時隨水流向上流動，擔體催化劑到達上層隔板，通過上層隔板的分隔，擔體催化劑被阻隔保持在上層隔板下方，而水流穿透上層隔板繼續向上；S4：分離出水：將穿透上層隔板的水流向上通過出水裝置進行氣液固三相分離，得到處理后的廢水，經出水口排出罐體外。
8.根據權利要求7所述的高級氧化耦合方法，其特征在于，步驟S1中，F(xiàn)eSO4的加藥量根據進水COD、H2O2、Fe2+之間的比例進行計算和投加，其中，廢水進水COD與H2O2的質量比為1:1-1:0.5，F(xiàn)e2+與H2O2的摩爾比為1:4-1:10；所述擔體催化劑分兩次投加入罐體內，在反應裝置初次啟動時，投加量為總量的60-75％；當檢測到出水Fe3+濃度大于初始投加Fe2+濃度的15-20％時，補加總量的25-40％。
9.根據權利要求7所述的高級氧化耦合方法，其特征在于，當反應裝置采用陽極板和陰極板數量不同時的分布排列設置時，陽極板和陰板的數量根據進水COD濃度確定；當進水COD濃度為10000mg/L及以上時，設置陽極3-5片，對應陰極4-6片；當進水COD為3000-10000mg/L，設置陽極2-3片，對應陰極3-4片；當進水COD為500-3000mg/L，設置陽極1-2片，對應陰極2-3片；當進水COD為500mg/L以下時，設置陽極1片，陰極2片。
10.根據權利要求7所述的高級氧化耦合方法，其特征在于，所述曝氣裝置的曝氣量為0.3-1.0m3/m2；所述電源為穩壓直流電源，電流密度為1-20mA/cm2；反應裝置設置有循環裝置時，通過所述曝氣裝置和循環裝置的開關來調節所述擔體催化劑向上流動形成的流化床層的膨脹率；當膨脹率為10-30％時，打開曝氣裝置；當膨脹率為30-50％，打開循環裝置；當床層膨脹率低于10％時，同時打開曝氣裝置和循環裝置。
發明內容
本申請?zhí)峁┮环N用于工業廢水高效處理的多源多相催化的高級氧化耦合反應裝置及方法，用于工業廢水高效處理，以解決現有技術中，采用芬頓氧化法處理廢水時，鐵離子與有機羧酸中間產物易產生絡合效應、鐵離子利用效率低、末端產泥量大、工藝過程需控制維持pH酸性、對目標污染物選擇性去除效率低、以及工藝過程能耗和材料成本高等問題。
作為本申請的第一方面，提供一種高級氧化耦合反應裝置，包括：從下到上依次設置有曝氣裝置、進水管、從罐體外通入的FeSO4加藥管、下層隔板、從罐體外通入的H2O2加藥管、電極板、上層隔板、出水裝置；所述電極板包括至少一個陽極板和至少一個陰極板，所述陽極板和陰極板上下交錯排列，并使得所述電極板中位于最下方的電極板始終為陰極板；各電極板共同連接罐體外的同一個電源正負極；所述下層隔板上承托有擔體催化劑，所述上層隔板和下層隔板的孔徑均小于擔體催化劑的粒徑；所述電極板的孔徑均大于擔體催化劑粒徑。
可選的，陽極板和陰極板數量相同，所述陽極板和陰極板交錯排列為從上到下第一個電極板為陽極，第二個電極板為陰極，第三個電極板為陽極，依次類推，最下方的電極板為陰極。
可選的，所述陽極板和陰極板數量不同，陰極板數量比陽極板數量多1，所述陽極板和陰極板交錯排列為從上到下第一個電極板為陰極，第二個電極板為陽極，第三個電極板為陰極，依次類推，最下方的電極板為陰極。
可選的，本反應裝置還包括：循環裝置，所述循環裝置包括在出水分離裝置和上層隔板之間設置的循環泵進水管、以及在FeSO4加藥裝置下方的通過循環泵與所述循環泵進水管相連的循環泵出水管。
可選的，所述進水管為穿孔盤管，所述曝氣裝置包括設置在罐體內所述進水管下方的曝氣管，以及在罐體外與曝氣管連接的曝氣泵；所述曝氣管為穿孔管結構或者在管口設置有曝氣頭；在所述罐體底部設置有排渣管；所述出水裝置包括從上到下依次設置的出水管、出水堰槽和三相分離器。
可選的，所述陽極板為鈦基體，表面進行了二氧化鈦納米管改性以及涂覆金屬氧化物涂層；所述金屬氧化物包括釕、銥或二氧化鉛中的任意一種；所述陰極板采用改性后碳材料或不銹鋼板狀電極；所述擔體催化劑為經過親水和疏水活化改性的多金屬摻雜的擔體催化劑，所述多金屬包括鐵、銅、鎳、鈷中的一種或多種；所述擔體催化劑的擔體基體材料為多孔材料，包括顆�；钚蕴�、柱狀活性炭、沸石、陶粒中的一種或多種。
本申請的第二方面，提供一種高級氧化耦合方法，采用上述反應裝置進行，包括以下步驟：
S1，進水與加藥：將廢水通過進水管通入反應裝置的罐體內，下層隔板上投加有擔體催化劑，通過FeSO4加藥管向反應罐內加入FeSO4，通過H2O2加藥管向反應罐內加入H2O2；
S2，多源活化：開啟罐體外連接電極板的電源，使得陽極板和陰極板之間產生使離子能夠定向遷移的電場；開啟布水裝置的曝氣裝置，使得擔體催化劑形成流化狀態，流化床層膨脹，使廢水與擔體催化劑充分接觸，部分擔體催化劑分布于所述陽極板和陰極板的電場之中；
S3：多相催化：擔體催化劑隨著水流方向向上，到達最上方電極板的上端，繼續進行反應，同時隨水流向上流動，擔體催化劑到達上層隔板，通過上層隔板的分隔，擔體催化劑被阻隔保持在上層隔板下方，而水流穿透上層隔板繼續向上；
S4：分離出水：將穿透上層隔板的水流向上通過出水裝置進行氣液固三相分離，得到處理后的廢水，經出水口排出罐體外。
可選的，步驟S1中，F(xiàn)eSO4的加藥量根據進水COD、H2O2、Fe2+之間的比例進行計算和投加，其中，廢水進水COD與H2O2的質量比為1:1-1:0.5，F(xiàn)e2+與H2O2的摩爾比為1:4-1:10；所述擔體催化劑分兩次投加入罐體內，在反應裝置初次啟動時，投加量為總量的60-75％；當檢測到出水Fe3+濃度大于初始投加Fe2+濃度的15-20％時，補加總量的25-40％。
可選的，當反應裝置采用陽極板和陰極板數量不同時的分布排列設置時，陽極板和陰板的數量根據進水COD濃度確定；當進水COD濃度為10000mg/L及以上時，設置陽極3-5片，對應陰極4-6片；當進水COD為3000-10000mg/L，設置陽極2-3片，對應陰極3-4片；當進水COD為500-3000mg/L，設置陽極1-2片，對應陰極2-3片；當進水COD為500mg/L以下時，設置陽極1片，陰極2片。
可選的，所述曝氣裝置的曝氣量為0.3-1.0m3/m2；所述電源為穩壓直流電源，電流密度為1-20mA/cm2；反應裝置設置有循環裝置時，通過所述曝氣裝置和循環裝置的開關來調節所述擔體催化劑向上流動形成的流化床層的膨脹率；當膨脹率為10-30％時，打開曝氣裝置；當膨脹率為30-50％，打開循環裝置；當床層膨脹率低于10％時，同時打開曝氣裝置和循環裝置。
與現有技術相比，本申請?zhí)峁┑亩嘣炊嘞啻呋母呒?jí)氧化耦合反應裝置及方法，實現的有益效果具體如下：
(1)通過高級氧化工藝耦合為體系提供多種催化活化來源
本申請?zhí)峁┑母呒?jí)氧化耦合反應裝置及工藝，通過將芬頓氧化技術特別是流化床芬頓技術，與電化學氧化高級氧化工藝相耦合，能夠形成高級氧化耦合工藝，產生多源多相催化強化機制。具體而言：
首先，本專利的耦合反應裝置提供多種催化活化來源。一方面，針對鐵離子易與有機羧酸中間產物形成絡合效應，通過電場調控陰陽離子定向遷移，鐵離子和有機羧酸中間產物電負性相反，鐵離子帶正電荷，有機羧酸帶負電荷，在電場作用下分別向電化學氧化陰極和陽極遷移，從而降低陰陽離子之間的碰撞幾率，減少絡合效應對處理效果的影響；同時，當反應裝置中，陰極從垂直高度而言處于陽極下方時，通電后鐵離子向下遷移，而擔體催化劑在水流和曝氣的共同作用下，向上膨脹，電場調控可增加鐵離子與擔體催化劑表面的碰撞幾率，利用擔體催化劑的高催化活性優勢，可提高對鐵離子的結晶性能。
另一方面，流化床Fenton氧化體系中原來存在均相Fenton和非均相Fenton兩種催化反應，引入電化學氧化后，為體系增加電化學直接電子轉移、陽極間接氧化和陰極還原三種催化活化來源，其中有機羧酸中間產物在電場和水流同時作用下沿垂直方向向上遷移，擴散至電化學陽極表面，會在陽極直接電子轉移和電化學間接氧化作用下進一步礦化；同時鐵離子在垂直方向向下遷移，到達陰極表面時，F(xiàn)e3+會被陰極還原作用轉化為Fe2+，在體系中得到復用。因此，電化學氧化的協同作用增強了污染物的去除效率和鐵離子的有效利用率。
綜上，基于電化學調控高級氧化增效原理，通過在流化床Fenton氧化中引入電化學機制，通過電場調控離子定向遷移、陽極直接/間接氧化、陰極還原等催化活化源協同作用，既提高擔體催化劑的鐵結晶催化性能，又輔助增強了有機污染物的去除效率和鐵離子的利用效率，從而達到多源活化的目的。
(2)耦合工藝使同一體系氣液固多相之間發生催化氧化反應
本專利耦合反應裝置可在氣液固多相之間進行反應，包括“液-液”均相Fenton、“液-固”非均相Fenton，以及流化床體系中特有的“液-固”類Fenton反應，即依靠電場調控活化后的擔體催化劑表面發生異相結晶形成羥基氧化鐵，再與水相中的H2O2催化氧化后還原溶解，生成活性自由基參與氧化。
當廢水中存在Cl-時，電化學氧化陽極發生析氯反應生成氯氣，而氯氣是強氧化性物質，可在“氣-液”兩相氧化有機物，且氯氣溶于水生成次氯酸，可繼續參與氧化有機污染物。
因此，本專利所述耦合工藝是“氣-液-固”多相之間協同進行催化氧化反應，形成兩級高級氧化耦合，去除效率較傳統單一均相和非均相Fenton氧化而言具有明顯提高，實現協同增效。
(3)兩級高級氧化耦合循環處理
在電場調控陰陽離子定向遷移作用下，F(xiàn)e3+與有機羧酸絡合幾率降低，并通過陽極氧化與陰極還原協同作用增強污染物降解和Fe3+循環復用率，同時促進多源鐵氧化物晶體生長，此為第一級高級氧化耦合處理。
而后，鐵氧化物晶體成核形成后，依靠鐵氧化物與H2O2催化氧化后還原溶解，生成活性自由基，同時Fe3+還原為Fe2+后繼續參與芬頓反應和鐵氧化物結晶，此為第二級高級氧化耦合處理。
與現有的常規單一高級氧化和高級氧化耦合應用技術相比，本發明在上述過程中，通過鐵離子的循環復用，將一級高級氧化耦合和二級高級氧化耦合處理進行循環，同時促進鐵氧化物結晶體的不斷溶解和生長，實現對廢水的兩級高級氧化耦合循環處理。
(4)不受限制的pH反應范圍
本申請的耦合反應裝置反應在均相芬頓和非均相芬頓的基礎上，增加類芬頓反應，類芬頓反應通過異相結晶的鐵氧化物在擔體催化劑發生還原溶解后，催化H2O2生成活性自由基參與有機污染物氧化降解，其鐵離子催化氧化不受pH限制，因此既能夠在酸性條件下進行，又可中性/堿性條件下也可以順利進行，無需對廢水再進行pH調節，突破了常規芬頓氧化需要在pH小于4.0才能進行的瓶頸。
(5)目標污染物的選擇性去除
本申請的高級氧化耦合工藝，依據“高傳質富集-強化降解”機制，對于親水性有機污染物，對擔體催化劑表面進行親水基團改性，豐富表面親水吸附位點，污染物在親水改性催化劑表面得以吸附富集，再通過表面羥基氧化鐵和雙氧水的催化類芬頓反應，提高選擇性氧化效率；疏水性污染物同理，采用疏水改性催化劑。隨后，有機污染物經過降解生成中間產物有機羧酸后，有機羧酸在電場作用下，會定向向陽極遷移，電化學陽極具有氧化性能，使得有機羧酸在陽極表面繼續降解至礦化。整個過程在多源高級氧化耦合作用下得以強化降解完成，從而能夠?qū)崿F(xiàn)目標污染物的選擇性去除。
（發明人：陳勇;崔韜;涂勇;蔣永偉;張耀輝;范亞民;陳毅強）
