公布日：2022.09.02
申請日：2022.05.20
分類號：F16M11/18(2006.01)I;F16M11/10(2006.01)I;F16M11/24(2006.01)I;C02F1/00(2006.01)I
摘要
本發明公開了一種水資源利用污水循環處理設備，涉及污水循環處理領域，包括支撐調節底座、固定底板、連接塊、套接銜接塊和固定管道，所述支撐調節底座內設有污水凈化箱，所述污水凈化箱的頂面設有污水進水倉，所述污水凈化箱的底端一側固定連接有連接箱體，所述連接箱體的一側固定連接有輸送管道，所述輸送管道的一端固定連接有加壓泵箱，所述加壓泵箱的頂面固定連接有循環凈化箱，本發明能夠針對不同環境來進行使用，同時在進行使用的過程中，可以實現整個污水的循環處理，整體在完成水質凈化時，操作更加方便和快捷，整體的凈化效率相對來說較高，且整個循環凈化箱無法有效的進行拆卸和組裝，能夠便于后期的維護。
權利要求書

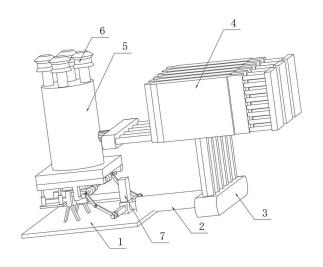

1.一種水資源利用污水循環處理設備，包括支撐調節底座(1)、固定底板(102)、連接塊(1011)、套接銜接塊(1041)和固定管道(401)，其特征在于，所述支撐調節底座(1)內設有污水凈化箱(5)，所述污水凈化箱(5)的頂面設有污水進水倉(6)，所述污水凈化箱(5)的底端一側固定連接有連接箱體(7)，所述連接箱體(7)的一側固定連接有輸送管道(2)，所述輸送管道(2)的一端固定連接有加壓泵箱(3)，所述加壓泵箱(3)的頂面固定連接有循環凈化箱(4)，所述循環凈化箱(4)的一端固定連接有污水凈化箱(5)，所述固定底板(102)的頂面設有側邊調節架A(101)和側邊調節架B(103)，所述連接塊(1011)的一端固定連接有插接桿(1012)，所述插接桿(1012)的外壁套接有彎曲連接臂A(1013)，所述彎曲連接臂A(1013)的另一端轉動連接有彎曲連接臂B(1014)，所述固定底板(102)的頂面設有支撐架A(104)和支撐架B(105)，所述支撐架A(104)和支撐架B(105)的頂面固定連接有頂部連接板(107)，所述側邊調節架A(101)和側邊調節架B(103)內部插接有轉動軸體(106)，所述轉動軸體(106)的外壁套接有支撐架A(104)和支撐架B(105)，所述套接銜接塊(1041)的底面固定連接有液壓伸縮器(1042)，所述液壓伸縮器(1042)的底端固定連接有安裝板(1043)，所述安裝板(1043)的一側固定連接有套接支撐塊(1044)，所述固定管道(401)頂面固定連接有循環凈化箱體(402)，所述循環凈化箱體(402)的一側固定連接有循環插接管道(403)，所述循環凈化箱體(402)另一側固定連接有回流管道(404)，所述回流管道(404)的一側固定連接有回流輸送器(405)，所述回流輸送器(405)的另一端固定連接有污水凈化箱(5)。
2.根據權利要求1所述的一種水資源利用污水循環處理設備，其特征在于，所述側邊調節架A(101)和側邊調節架B(103)之間平行設置，且支撐架A(104)和支撐架B(105)之間平行設置。
3.根據權利要求1所述的一種水資源利用污水循環處理設備，其特征在于，所述側邊調節架A(101)包括連接塊(1011)、插接桿(1012)、彎曲連接臂A(1013)和彎曲連接臂B(1014)。
4.根據權利要求1所述的一種水資源利用污水循環處理設備，其特征在于，所述支撐架A(104)包括套接銜接塊(1041)、液壓伸縮器(1042)、安裝板(1043)和套接支撐塊(1044)。
5.根據權利要求1所述的一種水資源利用污水循環處理設備，其特征在于，所述支撐調節底座(1)包括側邊調節架A(101)、固定底板(102)、側邊調節架B(103)、支撐架A(104)、支撐架B(105)、轉動軸體(106)和頂部連接板(107)。
6.根據權利要求1所述的一種水資源利用污水循環處理設備，其特征在于，所述循環凈化箱(4)包括固定管道(401)、循環凈化箱體(402)、循環插接管道(403)、回流管道(404)和回流輸送器(405)。
7.根據權利要求1所述的一種水資源利用污水循環處理設備，其特征在于，所述循環凈化箱體(402)、循環插接管道(403)和回流管道(404)均設有若干個，且循環凈化箱體(402)、循環插接管道(403)和回流管道(404)之間平行設置。
8.根據權利要求1所述的一種水資源利用污水循環處理設備，其特征在于，所述污水凈化箱(5)位于側邊調節架A(101)和側邊調節架B(103)之間，且污水凈化箱(5)位于頂部連接板(107)的內部。
發明內容
本發明的目的在于提供一種水資源利用污水循環處理設備，以解決上述背景技術中提出的在進行水資源利用的污水循環處理時，無法有效地對整個裝置進行角度和高度的變化，同時在進行使用時，也難以有效地進行拆卸和安裝，整體使用相對來說不夠便捷，操作人員操作時，難以針對不同環境來進行使用，同時在進行使用的過程中，難以實現整個污水的循環處理，整體在完成水質凈化時，不夠方便和快捷，整體的凈化效率相對來說較低，整個循環凈化箱無法有效的進行拆卸和組裝，不便于后期的維護的問題。
為實現上述目的，本發明提供如下技術方案：
一種水資源利用污水循環處理設備，包括支撐調節底座、固定底板、連接塊、套接銜接塊和固定管道，所述支撐調節底座內設有污水凈化箱，所述污水凈化箱的頂面設有污水進水倉，所述污水凈化箱的底端一側固定連接有連接箱體，所述連接箱體的一側固定連接有輸送管道，所述輸送管道的一端固定連接有加壓泵箱，所述加壓泵箱的頂面固定連接有循環凈化箱，所述循環凈化箱的一端固定連接有污水凈化箱，所述固定底板的頂面設有側邊調節架A和側邊調節架B，所述連接塊的一端固定連接有插接桿，所述插接桿的外壁套接有彎曲連接臂A，所述彎曲連接臂A的另一端轉動連接有彎曲連接臂B，所述固定底板的頂面設有支撐架A和支撐架B，所述支撐架A和支撐架B的頂面固定連接有頂部連接板，所述側邊調節架A和側邊調節架B內部插接有轉動軸體，所述轉動軸體的外壁套接有支撐架A和支撐架B，所述套接銜接塊的底面固定連接有液壓伸縮器，所述液壓伸縮器的底端固定連接有安裝板，所述安裝板的一側固定連接有套接支撐塊，所述固定管道頂面固定連接有循環凈化箱體，所述循環凈化箱體的一側固定連接有循環插接管道，所述循環凈化箱體另一側固定連接有回流管道，所述回流管道的一側固定連接有回流輸送器，所述回流輸送器的另一端固定連接有污水凈化箱。
作為本發明的一種優選實施方式：所述側邊調節架A和側邊調節架B之間平行設置，且支撐架A和支撐架B之間平行設置。
作為本發明的一種優選實施方式：所述側邊調節架A包括連接塊、插接桿、彎曲連接臂A和彎曲連接臂B。
作為本發明的一種優選實施方式：所述支撐架A包括套接銜接塊、液壓伸縮器、安裝板和套接支撐塊。
作為本發明的一種優選實施方式：所述循環凈化箱包括固定管道、循環凈化箱體、循環插接管道、回流管道和回流輸送器。
作為本發明的一種優選實施方式：所述循環凈化箱體、循環插接管道和回流管道均設有若干個，且循環凈化箱體、循環插接管道和回流管道之間平行設置。
作為本發明的一種優選實施方式：所述污水凈化箱位于側邊調節架A和側邊調節架B之間，且污水凈化箱位于頂部連接板的內部。
與現有技術相比，本發明的有益效果是：
本發明一種水資源利用污水循環處理設備,在進行水資源利用的污水循環處理時，能夠有效地對整個裝置進行角度和高度的變化，同時在進行使用時，也能夠有效地進行拆卸和安裝，整體使用相對來說更加便捷，操作人員操作時，能夠針對不同環境來進行使用，同時在進行使用的過程中，可以實現整個污水的循環處理，整體在完成水質凈化時，操作更加方便和快捷，整體的凈化效率相對來說較高，且整個循環凈化箱無法有效的進行拆卸和組裝，能夠便于后期的維護。
（發明人：張淼;李海濤;阮秋華;崔德華;張婧;池毓橙;林曉秀）
