公布日：2022.06.07
申請日：2022.01.24
分類號：C02F9/06(2006.01)I;B01F27/92(2022.01)I
摘要
本申請?zhí)峁┝艘环N電催化氧化污水處理系統及其使用方法，電催化氧化污水處理系統包括工作臺和設置于工作臺頂部的箱體，還包括：隔板，固定連接在箱體內部并將箱體內部分隔有第一空腔和第二空腔，第一空腔和第二空腔之間通過換水部件相連通，箱體頂部通過連板固定連接有第一驅動電機，第二空腔內部底壁設置有除垢部，除垢部底部穿過工作臺并向下延伸，水泵，通過固定塊固定連接在工作臺頂部，水泵與箱體之間通過水管相連通，水泵輸出端連接有過濾部，用于對污水進行二次過濾；本申請極大程度提高了該裝置的混合效果，從而保證污水和絮凝劑充分混合，且過濾袋可以對污水中的大量雜質進行清除，避免二次影響污水的水質。
權利要求書

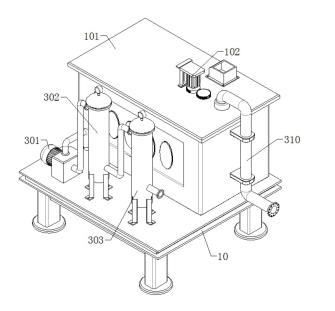

1.一種電催化氧化污水處理系統，包括工作臺（10）和設置于工作臺（10）頂部的箱體（101），其特征在于，還包括：隔板（311），固定連接在箱體（101）內部并將箱體（101）內部分隔有第一空腔和第二空腔，所述第一空腔和第二空腔之間通過換水部件（304）相連通，箱體（101）頂部通過連板固定連接有第一驅動電機（102），所述第一空腔內部設置有與第一驅動電機（102）輸出端相匹配的混合清理部，用于對保證絮凝劑和污水充分混合；極板部件（20），固定連接在箱體（101）內壁，所述第二空腔內部底壁設置有除垢部，所述除垢部底部穿過工作臺（10）并向下延伸，所述第二空腔內部設置有與除垢部相匹配的護板（201）；水泵（301），通過固定塊固定連接在工作臺（10）頂部，所述水泵（301）與箱體（101）之間通過水管相連通，所述水泵（301）輸出端連接有過濾部，用于對污水進行二次過濾；所述除垢部包括固定連接在箱體（101）內部的固定卡套（202），所述固定卡套（202）內部滑動連接有滑套（203），所述滑套（203）底部可拆卸連接有接料架（204），所述滑套（203）外壁設置有驅動裝置。
2.根據權利要求1所述的一種電催化氧化污水處理系統，其特征在于，所述混合清理部包括轉動連接在箱體（101）頂部并與第一驅動電機（102）相連接的半齒輪（103），所述箱體（101）頂部設置有與半齒輪（103）相嚙合的第一全齒輪（104），所述第一全齒輪（104）底部設置有轉動軸（105），所述轉動軸（105）外壁設置有清理組件。
3.根據權利要求2所述的一種電催化氧化污水處理系統，其特征在于，所述清理組件包括通過固定環連接在轉動軸（105）外壁的第一支撐桿（107），所述第一支撐桿（107）遠離轉動軸（105）的一端連接有擾流板（108），所述轉動軸（105）外壁設置有與擾流板（108）相匹配的擾流葉片（106）。
4.根據權利要求3所述的一種電催化氧化污水處理系統，其特征在于，所述轉動軸（105）外壁連接有第二支撐桿（109），所述第二支撐桿（109）遠離轉動軸（105）的一端通過靠板連接有過濾袋（110）。
5.根據權利要求1所述的一種電催化氧化污水處理系統，其特征在于，所述驅動裝置包括連接在滑套（203）外壁的斜齒板（205），所述箱體（101）內部固定連接有連接座（206），所述連接座（206）內壁轉動連接于轉動桿（209），所述連接座（206）外壁設置有與轉動桿（209）相匹配的第二驅動電機（210），所述轉動桿（209）外壁設置有與斜齒板（205）相配合的斜齒輪（207），所述轉動桿（209）中段外壁設置有與滑套（203）相匹配的開合組件。
6.根據權利要求5所述的一種電催化氧化污水處理系統，其特征在于，所述開合組件包括固定連接在轉動桿（209）外壁的第二全齒輪（208），所述連接座（206）內壁頂部滑動連接有擋板（30），所述擋板（30）底壁設置有與第二全齒輪（208）相匹配齒板部件，所述滑套（203）內部設置有轉動機構。
7.根據權利要求6所述的一種電催化氧化污水處理系統，其特征在于，所述轉動機構包括固定連接在滑套（203）內部的支撐臺（307），所述支撐臺（307）底部設置有第三驅動電機（308），所述支撐臺（307）頂部通過轉軸連接有第三全齒輪（306），所述轉軸與第三驅動電機（308）之間通過皮帶部件（309）相匹配，所述滑套（203）內部轉動連接有與極板部件（20）相匹配的空心齒輪（305），所述空心齒輪（305）內壁設置有清理齒環。
8.根據權利要求1所述的一種電催化氧化污水處理系統，其特征在于，所述過濾部包括通過支撐架連接在工作臺（10）頂部的第一過濾裝置（302）和第二過濾裝置（303），所述第一過濾裝置（302）和第二過濾裝置（303）之間通過連接管相貫通，所述第一過濾裝置（302）與水泵（301）之間通過輸送管相連通，所述箱體（101）頂部設置有進水管（310）。
發明內容
本發明的目的在于：針對目前存在的該裝置通過旋風分離器帶動污水和絮凝劑進行攪拌，但這種攪拌效果不好，難以保證污水和絮凝劑充分混合且混合后的污水中含有大量雜質不便對其進行清除；極板長時間使用后外壁會結出許多污垢，若不及時對其進行清理不僅減少極板使用壽命還會影響氧化效果；該裝置的污水處理效果較差，難以保證處理后污水的質量品質。
為了實現上述發明目的，本發明提供了以下技術方案：
一種電催化氧化污水處理系統，工作臺和設置于工作臺頂部的箱體，還包括：
隔板，固定連接在箱體內部并將箱體內部分隔有第一空腔和第二空腔，所述第一空腔和第二空腔之間通過換水部件相連通，箱體頂部通過連板固定連接有第一驅動電機，所述第一空腔內部設置有與第一驅動電機輸出端相匹配的混合清理部，用于對保證絮凝劑和污水充分混合；
極板部件固定連接在箱體內壁，所述第二空腔內部底壁設置有除垢部，所述除垢部底部穿過工作臺并向下延伸，所述第二空腔內部設置有與除垢部相匹配的護板；
水泵，通過固定塊固定連接在工作臺頂部，所述水泵與箱體之間通過水管相連通，所述水泵輸出端連接有過濾部，用于對污水進行二次過濾。
作為本申請優選的技術方案，所述混合清理部包括轉動連接在箱體頂部并與第一驅動電機相連接的半齒輪，所述箱體頂部設置有與半齒輪相嚙合的第一全齒輪，所述第一全齒輪底部設置有轉動軸，所述轉動軸外壁設置有清理組件。
作為本申請優選的技術方案，所述清理組件包括通過固定環連接在轉動軸外壁的第一支撐桿，所述第一支撐桿遠離轉動軸的一端連接有擾流板，所述轉動軸外壁設置有與擾流板相匹配的擾流葉片。
作為本申請優選的技術方案，所述轉動軸外壁連接有第二支撐桿，所述第二支撐桿遠離轉動軸的一端通過靠板連接有過濾袋。
作為本申請優選的技術方案，所述除垢部包括固定連接在箱體內部的固定卡套，所述固定卡套內部滑動連接有滑套，所述滑套底部可拆卸連接有接料架，所述滑套外壁設置有驅動裝置。
作為本申請優選的技術方案，所述驅動裝置包括連接在滑套外壁的斜齒板，所述箱體內部固定連接有連接座，所述連接座內壁轉動連接于轉動桿，所述連接座外壁設置有與轉動桿相匹配的第二驅動電機，所述轉動桿外壁設置有與斜齒板相配合的斜齒輪，所述轉動桿中段外壁設置有與滑套相匹配的開合組件。
作為本申請優選的技術方案，所述開合組件包括固定連接在轉動桿外壁的第二全齒輪，所述連接座內壁頂部滑動連接有擋板，所述擋板底壁設置有與第二全齒輪相匹配齒板部件，所述滑套內部設置有轉動機構。
作為本申請優選的技術方案，所述轉動機構包括固定連接在滑套內部的支撐臺，所述支撐臺底部設置有第三驅動電機，所述支撐臺頂部通過轉軸連接有第三全齒輪，所述轉軸與第三驅動電機之間通過皮帶部件相匹配，所述滑套內部轉動連接有與極板部件相匹配的空心齒輪，所述空心齒輪內壁設置有清理齒環。
作為本申請優選的技術方案，所述過濾部包括通過支撐架連接在工作臺頂部的第一過濾裝置和第二過濾裝置，所述第一過濾裝置和第二過濾裝置之間通過連接管相貫通，所述第一過濾裝置與水泵之間通過輸送管相連通，所述箱體頂部設置有進水管。
本發明還公開了一種電催化氧化污水處理系統的使用方法，具體包括以下步驟：
S1：啟動設備，將污水通過進水管輸送到箱體第一空腔內部，同時投放絮凝劑，啟動第一驅動電機，第一驅動電機輸出端帶動半齒輪沿著箱體頂部轉動；
S2：一次過濾，半齒輪通過第一全齒輪帶動轉動軸轉動，轉動軸同時帶動第一支撐桿、第二支撐桿和擾流葉片沿著箱體內部轉動，第一支撐桿帶動擾流板轉動，進而對第一空腔內部的絮凝劑和污水進行充分混合，第二支撐桿帶動過濾袋在第一空腔轉動從而對其內部的雜質進行收集，通過設置的第一支撐桿、第二支撐桿、過濾袋和擾流葉片，極大程度提高了該裝置的混合效果，從而保證污水和絮凝劑充分混合，同時過濾袋可以對污水中的大量雜質進行清除，避免二次影響污水的水質，從而一次過濾后的污水經過換水部件流入至箱體的第二空腔；
S3：二次氧化過濾處理，啟動極板部件，極板部件對污水進行氧化反應，進一步對污水進行處理，同時啟動水泵，處理后的污水經過水泵流入至第一過濾裝置和第二過濾裝置內進行再次處理，通過設置的水泵、第一過濾裝置和第二過濾裝置，大大提高了該裝置的污水處理效果，有效保證了污水處理后的質量品質；
S4：清理污垢，當極板部件外壁出現污垢時，同時啟動第二驅動電機，第二驅動電機通過轉動桿帶動第二全齒輪轉動，第二全齒輪通過齒板部件帶動擋板沿著連接座向后滑動，同時轉動桿通過斜齒輪帶動斜齒板向上運動，斜齒板帶動滑套沿著固定卡套向上運動，當滑套運動至極板部件頂部時，同時啟動第三驅動電機，第三驅動電機通過皮帶部件帶動轉軸轉動，轉軸通過第三全齒輪帶動空心齒輪，空心齒輪帶動清理齒環沿著極板部件外壁轉動，從而可以對其進行清理，進而通過控制第二驅動電機正反轉，從而帶動滑套沿著極板部件外壁往復運動，從而清理齒板對極板部件外壁進行往復清理，進而污垢沿著清理齒環內壁落入至接料架內部，通過設置的轉軸、第三全齒輪、空心齒輪、清理齒環、滑套和固定卡套，可以及時對極板部件外壁進行清理，有效保證了極板部件的使用壽命同時提高了該裝置的氧化效果。
與現有技術相比，本發明的有益效果：結構簡單、操作方便，極大程度提高了該裝置的混合效果，從而保證污水和絮凝劑充分混合，且過濾袋可以對污水中的大量雜質進行清除，避免二次影響污水的水質，同時實現及時對極板部件外壁進行清理。
在本申請的方案中：
1.通過設置的第一支撐桿、第二支撐桿、過濾袋和擾流葉片，極大程度提高了該裝置的混合效果，從而保證污水和絮凝劑充分混合，同時過濾袋可以對污水中的大量雜質進行清除，避免二次影響污水的水質，解決了現有技術中通過旋風分離器帶動污水和絮凝劑進行攪拌，難以保證污水和絮凝劑充分混合且混合后的污水中含有大量雜質不便對其進行清除的問題；
2.通過設置的轉軸、第三全齒輪、空心齒輪、清理齒環、滑套和固定卡套，可以及時對極板部件外壁進行清理，有效保證了極板部件的使用壽命同時提高了該裝置的氧化效果，解決了現有技術中極板長時間使用后外壁會結出許多污垢，若不及時對其進行清理不僅減少極板使用壽命還會影響氧化效果的問題；
3.通過設置的水泵、第一過濾裝置和第二過濾裝置，大大提高了該裝置的污水處理效果，有效保證了污水處理后的質量品質，解決了現有技術中污水處理效果較差，難以保證處理后污水的質量品質的問題。
（發明人：李賀;王鵬鷂;周國亞;吳波;殷錫芬）
