公布日：2022.07.08
申請日：2022.03.22
分類號：C02F9/04(2006.01)I;B01D36/04(2006.01)I;B01F27/054(2022.01)I;B01F27/191(2022.01)I;B01F27/90(2022.01)I;B01F35/71(2022.01)I;
D21F1/66(2006.01)I;F26B21/00(2006.01)I;C02F103/28(2006.01)N
摘要
本發明屬于造紙污水處理技術領域，尤其涉及一種造紙工業污水處理設備，包括處理箱，處理箱的內部中間設有纖維紙漿回收部件；纖維紙漿回收部件包括滑塊，滑塊的在處理箱的內部滑動連接，處理箱的內部在滑塊的下方設有靜止腔，滑塊的下端固設有浮板，浮板的內部設有回收腔，回收腔與浮板的外部連接有若干個單向閥，滑塊的內部滑動設有滑桿，滑桿的下端固設有吸閥，滑桿穿過浮板進入到回收腔內，滑塊的內部在滑桿的上方固設有水泵，水泵與滑桿的內部通過伸縮管連接，處理箱的內部在滑塊的一側設有存儲腔。本發明對造紙工業污水進行藥水轉動攪拌混合，進行控制造紙工業污水下落的量，對纖維紙漿與泥漿進行快速回收處理。
權利要求書
1.一種造紙工業污水處理設備，包括處理箱(10)，其特征在于，所述處理箱(10)的內部中間設有纖維紙漿回收部件(14)；所述纖維紙漿回收部件(14)包括滑塊(32)，所述滑塊(32)的在處理箱(10)的內部滑動連接，所述處理箱(10)的內部在滑塊(32)的下方設有靜止腔(39)，所述滑塊(32)的下端固設有浮板(34)，所述浮板(34)的內部設有回收腔(35)，所述回收腔(35)與浮板(34)的外部連接有若干個單向閥，所述滑塊(32)的內部滑動設有滑桿(33)，所述滑桿(33)的下端固設有吸閥(36)，所述滑桿(33)穿過浮板(34)進入到回收腔(35)內，所述滑塊(32)的內部在滑桿(33)的上方固設有水泵(37)，所述水泵(37)與滑桿(33)的內部通過伸縮管連接，所述處理箱(10)的內部在滑塊(32)的一側設有存儲腔(38)，所述水泵(37)與存儲腔(38)之間連接有管道。
2.根據權利要求1所述的一種造紙工業污水處理設備，其特征在于：所述纖維紙漿回收部件(14)的下方設有泥漿處理部件(15)；所述泥漿處理部件(15)包括沉積腔(40)，所述沉積腔(40)位于靜止腔(39)的下方，所述沉積腔(40)與靜止腔(39)之間連接有電子單向閥，所述沉積腔(40)的一側滑動設有伸縮擠壓塊(41)，所述沉積腔(40)遠離伸縮擠壓塊(41)方向下方與處理箱(10)外部連接設有電子閥(42)。

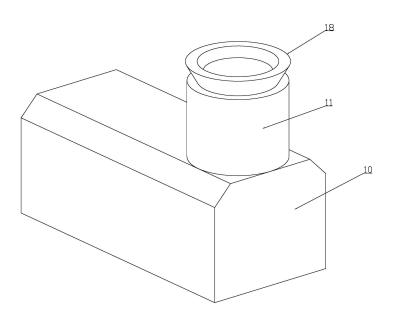

3.根據權利要求2所述的一種造紙工業污水處理設備，其特征在于：所述處理箱(10)的一側上端設有轉動混合部件(12)；所述轉動混合部件(12)包括固定筒(11)，所述固定筒(11)固定在處理箱(10)的上端的一側，所述固定筒(11)的上端固設有漏斗(18)，所述固定筒(11)的內部設有混合腔(19)，所述固定筒(11)的內部在混合腔(19)的下端固設有第一電機(20)，所述第一電機(20)的上端固設有第一轉動柱(21)，所述第一轉動柱(21)的圓周面上固設有若干個伸縮柱(22)。
4.根據權利要求3所述的一種造紙工業污水處理設備，其特征在于：所述固定筒(11)的內部在混合腔(19)的圓周方向設有四個藥水腔(23)，所述四個藥水腔(23)與混合腔(19)的內部滑動連接設有若干個霧化噴閥(24)，所述若干個霧化噴閥(24)與若干個伸縮柱(22)對應，所述固定筒(11)的內部在第一電機(20)的圓周方向設有四個電子下料閥(25)。
5.根據權利要求4所述的一種造紙工業污水處理設備，其特征在于：所述處理箱(10)的內部在轉動混合部件(12)的下方設有控量部件(13)；所述控量部件(13)包括圓筒(29)，所述圓筒(29)固定在處理箱(10)的內部，所述圓筒(29)的一側固設有第二電機(26)，所述第二電機(26)向圓筒(29)內部方向固設有第二轉動柱(27)，所述第二轉動柱(27)穿過圓筒(29)一端轉動連接，所述第二轉動柱(27)的圓周面上固設有四個轉動桿(28)，所述四個轉動桿(28)與圓筒(29)的內部密封轉動，所述圓筒(29)的內部與電子下料閥(25)之間連接設有進料口(31)，所述圓筒(29)的內部與圓筒(29)的下方之間連接設有下料口(30)，所述下料口(30)與靜止腔(39)之間連接有單向閥。
6.根據權利要求5所述的一種造紙工業污水處理設備，其特征在于：所述處理箱(10)的內部遠離控量部件(13)方向設有過濾部件(16)；所述過濾部件(16)包括過濾腔(43)，所述過濾腔(43)與靜止腔(39)之間連接有磁性閥，所述沉積腔(40)與過濾腔(43)之間連接有磁性閥，所述過濾腔(43)的內部轉動設有第三轉動柱(45)，所述第三轉動柱(45)的圓周面上套設有三個轉動盤(46)，所述轉動盤(46)內圓周方向四個進出口(47)，所述四個進出口(47)與轉動盤(46)外部連接設有若干個過濾塊(48)。
7.根據權利要求6所述的一種造紙工業污水處理設備，其特征在于：所述過濾部件(16)遠離纖維紙漿回收部件(14)方向設有恢復部件(17)；所述恢復部件(17)包括第三電機(44)，所述第三電機(44)與第三轉動柱(45)遠離纖維紙漿回收部件(14)一端固定連接，所述第三轉動柱(45)向第三電機(44)方向的外圓周面上套設有風扇(49)，所述風扇(49)與處理箱(10)的外部連接有連接通道，所述第三轉動柱(45)的內部設有加熱腔(51)，所述加熱腔(51)與風扇(49)之間連接，所述加熱腔(51)的內部固設有加熱塊(50)，所述加熱腔(51)與若干個進出口(47)連接。
8.根據權利要求7所述的一種造紙工業污水處理設備，其特征在于：所述過濾腔(43)與處理箱(10)的外部連接設有連接閥(52)。
發明內容
本發明的目的是針對現有的技術存在上述問題，提出了一種造紙工業污水處理設備，能夠?qū)w維紙漿與泥漿進行快速回收處理，有利于提高造紙工業污水處理的質量。
本發明的目的可通過下列技術方案來實現：一種造紙工業污水處理設備，包括處理箱，處理箱的內部中間設有纖維紙漿回收部件；纖維紙漿回收部件包括滑塊，滑塊的在處理箱的內部滑動連接，處理箱的內部在滑塊的下方設有靜止腔，滑塊的下端固設有浮板，浮板的內部設有回收腔，回收腔與浮板的外部連接有若干個單向閥，滑塊的內部滑動設有滑桿，滑桿的下端固設有吸閥，滑桿穿過浮板進入到回收腔內，滑塊的內部在滑桿的上方固設有水泵，水泵與滑桿的內部通過伸縮管連接，處理箱的內部在滑塊的一側設有存儲腔，水泵與存儲腔之間連接有管道。
優選的，纖維紙漿回收部件的下方設有泥漿處理部件；泥漿處理部件包括沉積腔，沉積腔位于靜止腔的下方，沉積腔與靜止腔之間連接有電子單向閥，沉積腔的一側滑動設有伸縮擠壓塊，沉積腔遠離伸縮擠壓塊方向下方與處理箱外部連接設有電子閥。
優選的，處理箱的一側上端設有轉動混合部件；轉動混合部件包括固定筒，固定筒固定在處理箱的上端的一側，固定筒的上端固設有漏斗，固定筒的內部設有混合腔，固定筒的內部在混合腔的下端固設有第一電機，第一電機的上端固設有第一轉動柱，第一轉動柱的圓周面上固設有若干個伸縮柱。
優選的，固定筒的內部在混合腔的圓周方向設有四個藥水腔，四個藥水腔與混合腔的內部滑動連接設有若干個霧化噴閥，若干個霧化噴閥與若干個伸縮柱對應，固定筒的內部在第一電機的圓周方向設有四個電子下料閥。
優選的，處理箱的內部在轉動混合部件的下方設有控量部件；控量部件包括圓筒，圓筒固定在處理箱的內部，圓筒的一側固設有第二電機，第二電機向圓筒內部方向固設有第二轉動柱，第二轉動柱穿過圓筒一端轉動連接，第二轉動柱的圓周面上固設有四個轉動桿，四個轉動桿與圓筒的內部密封轉動，圓筒的內部與電子下料閥之間連接設有進料口，圓筒的內部與圓筒的下方之間連接設有下料口，下料口與靜止腔之間連接有單向閥。
優選的，處理箱的內部遠離控量部件方向設有過濾部件；過濾部件包括過濾腔，過濾腔與靜止腔之間連接有磁性閥，沉積腔與過濾腔之間連接有磁性閥，過濾腔的內部轉動設有第三轉動柱，第三轉動柱的圓周面上套設有三個轉動盤，轉動盤內圓周方向四個進出口，四個進出口與轉動盤外部連接設有若干個過濾塊。
優選的，過濾部件遠離纖維紙漿回收部件方向設有恢復部件；恢復部件包括第三電機，第三電機與第三轉動柱遠離纖維紙漿回收部件一端固定連接，第三轉動柱向第三電機方向的外圓周面上套設有風扇，風扇與處理箱的外部連接有連接通道，第三轉動柱的內部設有加熱腔，加熱腔與風扇之間連接，加熱腔的內部固設有加熱塊，加熱腔與若干個進出口連接。
優選的，過濾腔與處理箱的外部連接設有連接閥。
有益效果：
1.通過轉動混合部件設置，對造紙工業污水進行藥水轉動攪拌混合，有利于使造紙工業污水與藥水充分混合。
2.通過控量部件設置，進行控制造紙工業污水下落的量，有利于進行充分處理造紙工業污水。
3.通過纖維紙漿回收部件和泥漿處理部件設置，對纖維紙漿與泥漿進行快速回收處理，有利于提高造紙工業污水處理的質量。
4.通過過濾部件和恢復部件設置，進行多重循環恢復過濾處理，提高造紙工業污水處理的效率。
（發明人：陳澤輝）
