公布日：2022.07.01

申請日：2022.03.22

分類號：C02F9/08(2006.01)I;C02F101/38(2006.01)N

摘要

本發明涉及丙烯腈污水處理領域，尤其涉及一種UV高級氧化法處理丙烯腈污水處理系統。技術問題：提供一種可均勻混合催化劑的UV高級氧化法處理丙烯腈污水處理系統。實施方案：一種UV高級氧化法處理丙烯腈污水處理系統，包括有反應罐第一殼體、反應罐第二殼體和照射機構，反應罐第一殼體上固接有反應罐第二殼體，照射機構固接于反應罐第二殼體內。本發明通過設置照射機構，達到使不曾受到第一紫外線照射燈和若干個第二紫外線照射燈照射到的丙烯腈污水受到照射的目的，使氧化罐內的丙烯腈污水內外交換，使丙烯腈污水均勻的受到第一紫外線照射燈和第二紫外線照射燈照射，減少丙烯腈污水的氧化作用時間。

權利要求書

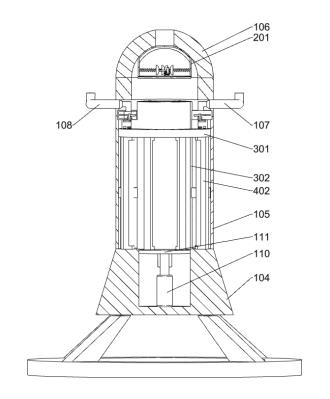

1.一種UV高級氧化法處理丙烯腈污水處理系統，包括有調節緩沖罐（101）、污水提升管（102）、堿加藥管（103）、反應罐第一殼體（104）、反應罐第二殼體（105）、反應罐第三殼體（106）、亞鐵鹽加藥管（107）、過氧化氫加藥管（108）、排水管（109）、第一電動推桿（110）和托水板（111），其特征在于，還包括有進水控制機構、均勻加藥機構和照射機構，調節緩沖罐（101）下部右側嵌有污水提升管（102），污水提升管（102）內安裝有污水提升泵，用于將丙烯腈污水從調節緩沖罐（101）經污水提升管（102）運輸?shù)経V高級氧化罐內，調節緩沖罐（101）上部右側嵌有堿加藥管（103），堿加藥管（103）外接堿加藥裝置，用于初步處理調節緩沖罐（101）內的丙烯腈污水，反應罐第一殼體（104）上固接有反應罐第二殼體（105），反應罐第二殼體（105）內固接有檢測機構，檢測機構用于檢測丙烯腈污水中的總氰濃度是否小于排放值，反應罐第二殼體（105）上固接有反應罐第三殼體（106），污水提升管（102）的右端連通于反應罐第三殼體（106）的上端，反應罐第一殼體（104）、反應罐第二殼體（105）和反應罐第三殼體（106）在一起組成UV高級氧化罐，UV高級氧化罐用于氧化丙烯腈污水，反應罐第二殼體（105）的右上側嵌有亞鐵鹽加藥管（107），亞鐵鹽加藥管（107）外接亞鐵鹽加藥裝置，用于提供氧化丙烯腈污水的第一種催化劑，反應罐第二殼體（105）的左上側嵌有過氧化氫加藥管（108），過氧化氫加藥管（108）外接過氧化氫加藥裝置，用于提供氧化丙烯腈污水的第二種催化劑，反應罐第一殼體（104）的前后兩側均連通有排水管（109），排水管（109）用于排出氧化反應后的凈水，反應罐第一殼體（104）內下端固接有第一電動推桿（110），第一電動推桿（110）伸縮端的上端固接有托水板（111），托水板（111）直徑的大小與反應罐第一殼體（104）內壁直徑的大小相同，用于控制托水板（111）堵塞反應罐第二殼體（105）的下端，進水控制機構固接于反應罐第三殼體（106）內，進水控制機構用于開啟關閉反應罐第二殼體（105），均勻加藥機構設有兩個，兩個均勻加藥機構左右對稱設置，兩個均勻加藥機構分別固接于反應罐第二殼體（105）的內上部左右兩側，左側的均勻加藥機構與過氧化氫加藥管（108）連通，左側的均勻加藥機構用于向反應罐第二殼體（105）內加入過氧化氫，右側的均勻加藥機構與亞鐵鹽加藥管（107）連通，右側的均勻加藥機構用于向反應罐第二殼體（105）內加入亞鐵鹽，照射機構固接于反應罐第二殼體（105）內，照射機構位于均勻加藥機構下側，照射機構用于對丙烯腈污水均勻照射。

2.按照權利要求1所述的一種UV高級氧化法處理丙烯腈污水處理系統，其特征在于，進水控制機構包括有弧形殼（201）、第一方形固定桿（202）、滑塊（203）、第二方形固定桿（204）、第一齒板（205）、F型支架（206）、第一轉動桿（207）、第一齒輪（208）、第一錐齒輪（209）、第二轉動桿（210）、第二錐齒輪（211）、第二齒輪（212）、半圓滑動板（213）和第二齒板（214），弧形殼（201）固接于反應罐第三殼體（106）內上端，弧形殼（201）內固接有第一方形固定桿（202），第一方形固定桿（202）上滑動連接有兩個滑塊（203），兩個滑塊（203）左右對稱設置，兩個滑塊（203）上均固接有第二方形固定桿（204），兩個第二方形固定桿（204）前后對稱設置，兩個第二方形固定桿（204）外端均固接有第一齒板（205），弧形殼（201）的前后兩側均固接有F型支架（206），兩個F型支架（206）前后對稱設置，兩個F型支架（206）下部均轉動連接有第一轉動桿（207），兩個第一轉動桿（207）的相向端均固接有第一齒輪（208），兩個第一齒輪（208）分別與兩個第一齒板（205）嚙合，兩個第一轉動桿（207）的相背端均固接有第一錐齒輪209，兩個F型支架（206）外側均轉動連接有第二轉動桿（210），兩個第二轉動桿（210）上均固接有第二錐齒輪（211），兩個第二錐齒輪（211）分別與相鄰的第一錐齒輪（209）嚙合，兩個第二轉動桿（210）上均固接有第二齒輪（212），兩個第二齒輪（212）分別位于兩個第二錐齒輪（211）的外側，弧形殼（201）下端的前后兩側均滑動連接有半圓滑動板（213），兩個半圓滑動板（213）的上側面均固接有第二齒板（214），兩個第二齒板（214）分別與相鄰的第二齒輪（212）嚙合，兩個半圓滑動板（213）用于開啟或關閉反應罐第二殼體（105），兩個滑塊（203）和弧形殼（201）之間分別固接有第一拉簧（215），兩個第一拉簧（215）均套在第一方形固定桿（202）的外側，第一拉簧（215）用于復位。

3.按照權利要求2所述的一種UV高級氧化法處理丙烯腈污水處理系統，其特征在于，兩個滑塊（203）的相向側均為弧面設置，用于利用丙烯腈污水對兩個滑塊（203）自上向下沖擊。

4.按照權利要求1所述的一種UV高級氧化法處理丙烯腈污水處理系統，其特征在于，均勻加藥機構包括有圓環支架（301）、氧化罐（302）、圓形支架（303）、第三方形固定桿（304）、第三轉動桿（305）、渦扇（306）、第一支架（307）、第四轉動桿（308）、第三錐齒輪（309）、缺齒輪（310）、第四錐齒輪（311）、出藥支架（312）、第三齒板（313）、固定架（314）、第二拉簧（315）和出藥組件，反應罐第二殼體（105）的內上部固接有圓環支架（301），反應罐第三殼體（106）內通過兩個連接塊固接有氧化罐（302），氧化罐（302）位于圓環支架（301）的內側，氧化罐（302）為透明鋼化玻璃材料設置，氧化罐（302）內部上端內側固接有圓形支架（303），圓形支架（303）上開有兩個孔，氧化罐（302）內上部左右兩側均固接有第三方形固定桿（304），兩個第三方形固定桿（304）的中部均轉動連接有第三轉動桿（305），兩個第三轉動桿（305）的上端均固接有渦扇（306），兩個渦扇（306）分別位于圓形支架（303）上兩個孔內，兩個第三方形固定桿（304）的前后兩側中部均固接有第一支架（307），相鄰的兩個第一支架（307）之間轉動連接有第四轉動桿（308），兩個第三轉動桿（305）的下端均固接有第三錐齒輪（309），兩個第四轉動桿（308）的前后兩端均固接有缺齒輪（310），兩個第四轉動桿（308）的后部均固接有第四錐齒輪（311），兩個第四錐齒輪（311）分別與相鄰的第三錐齒輪（309）嚙合，氧化罐（302）上部左右兩側均滑動連接有出藥支架（312），兩個出藥支架（312）上均開有儲藥孔（3121），兩個出藥支架（312）上均固接有兩個第三齒板（313），相鄰的兩個第三齒板（313）前后對稱設置，四個第三齒板（313）分別與相鄰的缺齒輪（310）嚙合，圓環支架（301）上左右兩側均固接有固定架（314），兩個固定架（314）分別位于兩個出藥支架（312）的外側，兩個固定架（314）和兩個出藥支架（312）之間分別固接有第二拉簧（315），兩個出藥支架（312）的外側均固接有出藥組件，出藥組件用于向儲藥孔（3121）內投放定量的催化劑。

5.按照權利要求4所述的一種UV高級氧化法處理丙烯腈污水處理系統，其特征在于，出藥組件包括有第四齒板（316）、第二支架（317）、第三齒輪（318）、加藥框（319）、加藥支架（320）、第五齒板（321）、方形進藥管（322）、出藥板（323）和防水板（324），兩個出藥支架（312）的外側均固接有兩個第四齒板（316），第四齒板（316）為U型設置，第四齒板（316）前后都開有齒牙，加藥框（319）設有兩個，兩個加藥框（319）分別固接于反應罐第二殼體（105）內部的左右兩側，兩個加藥框（319）分別位于兩個固定架（314）的上側，兩個加藥框（319）的前后兩側均固接有第二支架（317），四個第二支架（317）的下部均轉動連接有第三齒輪（318），四個第三齒輪（318）分別與相鄰的第四齒板（316）嚙合，兩個加藥框（319）內均滑動連接有加藥支架（320），兩個加藥支架（320）上開有加藥孔（3201），加藥孔（3201）用于向儲藥孔（3121）內投放定量的催化劑，兩個加藥支架（320）的前后兩側均固接有第五齒板（321），四個第五齒板（321）分別與相鄰的第三齒輪（318）嚙合，兩個加藥框（319）的上側面均嵌有方形進藥管（322），左側的方形進藥管（322）與過氧化氫加藥管（108）連通，用于向UV高級氧化罐內加入過氧化氫，右側的方形進藥管（322）與亞鐵鹽加藥管107連通，用于向UV高級氧化罐內加入亞鐵鹽，圓環支架（301）上表面的左右兩側均固接有出藥板（323），兩個出藥板（323）分別位于兩個出藥支架（312）的下側，防水板（324）設有兩個，兩個防水板（324）分別固接于氧化罐（302）內上部左右兩側，兩個防水板（324）分別位于兩個出藥支架（312）的上側。

6.按照權利要求5所述的一種UV高級氧化法處理丙烯腈污水處理系統，其特征在于，出藥板（323）用于出藥支架（312）出藥，防水板（324）用于防止自上而下的水進入出藥支架（312）內。

7.按照權利要求1所述的一種UV高級氧化法處理丙烯腈污水處理系統，其特征在于，照射機構包括有第一紫外線照射燈（401）、第二紫外線照射燈（402）和紫外線均勻照射組件，第一紫外線照射燈（401）固接于圓形支架（303）下表面中心部，第一紫外線照射燈（401）用于從中心處照射丙烯腈污水，第二紫外線照射燈（402）設有若干個，若干個第二紫外線照射燈（402）均周向固接于反應罐第二殼體（105）的內側面，若干個第二紫外線照射燈（402）用于從外圍均勻環繞的照射丙烯腈污水，紫外線均勻照射組件固接于第一紫外線照射燈（401）下端，紫外線均勻照射組件用于上下攪拌丙烯腈污水，使氧化罐（302）內的丙烯腈污水始終進行內外攪拌。

8.按照權利要求7所述的一種UV高級氧化法處理丙烯腈污水處理系統，其特征在于，紫外線均勻照射組件包括有電機固定殼（403）、伺服電機（404）、攪拌件（405）、第四齒輪（406）、固定支架（407）、往復絲杠（408）、第五齒輪（409）和圓環擠壓架（410），電機固定殼（403）固接于第一紫外線照射燈（401）下端，電機固定殼（403）內安裝有伺服電機（404），伺服電機（404）的輸出軸下端穿過電機固定殼（403）并與其轉動密封配合，伺服電機（404）輸出軸下端固接有攪拌件（405），攪拌件（405）用于攪拌丙烯腈污水，伺服電機（404）輸出軸下部固接有第四齒輪（406），第四齒輪（406）位于攪拌件（405）和電機固定殼（403）之間，固定支架（407）設有兩個，兩個固定支架（407）前后對稱設置，兩個固定支架（407）分別固接于氧化罐（302）內部的前后兩側面，兩個固定支架（407）上均轉動連接有往復絲杠（408），兩個往復絲杠（408）的下端均固接有第五齒輪（409），兩個第五齒輪（409）均與第四齒輪（406）嚙合，圓環擠壓架（410）螺紋連接于兩個往復絲杠（408），圓環擠壓架（410）用于對氧化罐（302）內的丙烯腈污水內外攪拌。

9.按照權利要求1所述的一種UV高級氧化法處理丙烯腈污水處理系統，其特征在于，還包括有含鐵污泥過濾機構，兩個排水管（109）下端均固接有含鐵污泥過濾機構，含鐵污泥過濾機構包括有過濾管(501)、支撐板(502)、第二電動推桿(503)、矩形滑動板(504)、第六齒板(505)、出料框(506)、過濾板(507)、防堵塞板(508)、第七齒板(509)、第五轉動桿(510)、第六齒輪(511)、第六轉動桿(512)和第七齒輪(513)，排水管109下端固接有過濾管(501)，過濾管(501)上部為兩個相扣的四棱錐設置，過濾管(501)右上部固接有支撐板(502)，支撐板(502)上固接有第二電動推桿(503)，第二電動推桿(503)伸縮桿的左端固接有矩形滑動板(504)，矩形滑動板(504)的左下端固接有第六齒板(505)，過濾管(501)內部左右滑動連接有出料框(506)，過濾管(501)內部固接有過濾板(507)，過濾板(507)上開有若干個過濾孔，過濾管(501)內部上下滑動連接有防堵塞板(508)，防堵塞板(508)上固接有若干個圓柱型凸起，過濾板(507)上若干個過濾孔與若干個圓柱型凸起上下對應，防堵塞板(508)上開有若干個過濾孔，防堵塞板(508)上過濾孔與其上圓柱型凸起交錯設置，防堵塞板(508)的右側固接有第七齒板(509)，過濾管(501)上部右側轉動連接有第五轉動桿(510)，第五轉動桿(510)上固接有第六齒輪(511)，第六齒輪(511)與第六齒板505嚙合，過濾管(501)上部右側轉動連接有第六轉動桿(512)，第六轉動桿(512)位于第五轉動桿(510)左下側，第六轉動桿(512)上固接有第七齒輪(513)，第七齒輪(513)與第六齒輪(511)嚙合，第七齒輪(513)與第七齒板(509)嚙合，第七齒板(509)與第六齒板(505)前后交錯設置。

發明內容

為了克服催化劑被大量消耗，丙烯腈污水氧化緩慢，增加了丙烯腈污水的氧化時間，同時丙烯腈污水受到催化劑的催化后，會產生大量的含鐵污泥雜質，且由于紫外線照射燈發出的紫外線會受到丙烯腈污水中含鐵污泥的阻礙，使紫外線無法充分的照射到丙烯腈污水，進一步增加了丙烯腈污水的反應時間，減小了高級氧化技術對丙烯腈污水的氧化效率的缺點，本發明的技術問題是：提供一種可均勻混合催化劑的UV高級氧化法處理丙烯腈污水處理系統。

本發明的技術實施方案為：一種UV高級氧化法處理丙烯腈污水處理系統，包括有調節緩沖罐、污水提升管、堿加藥管、反應罐第一殼體、反應罐第二殼體、反應罐第三殼體、亞鐵鹽加藥管、過氧化氫加藥管、排水管、第一電動推桿、托水板、進水控制機構、均勻加藥機構和照射機構，調節緩沖罐下部右側嵌有污水提升管，污水提升管內安裝有污水提升泵，用于將丙烯腈污水從調節緩沖罐經污水提升管運輸?shù)経V高級氧化罐內，調節緩沖罐上部右側嵌有堿加藥管，堿加藥管外接堿加藥裝置，用于初步處理調節緩沖罐內的丙烯腈污水，反應罐第一殼體上固接有反應罐第二殼體，反應罐第二殼體內固接有檢測機構，檢測機構用于檢測丙烯腈污水中的總氰濃度是否小于排放值，反應罐第二殼體上固接有反應罐第三殼體，污水提升管的右端連通于反應罐第三殼體的上端，反應罐第一殼體、反應罐第二殼體和反應罐第三殼體在一起組成UV高級氧化罐，UV高級氧化罐用于氧化丙烯腈污水，反應罐第二殼體的右上側嵌有亞鐵鹽加藥管，亞鐵鹽加藥管外接亞鐵鹽加藥裝置，用于提供氧化丙烯腈污水的第一種催化劑，反應罐第二殼體的左上側嵌有過氧化氫加藥管，過氧化氫加藥管外接過氧化氫加藥裝置，用于提供氧化丙烯腈污水的第二種催化劑，反應罐第一殼體的前后兩側均連通有排水管，排水管用于排出氧化反應后的凈水，反應罐第一殼體內下端固接有第一電動推桿，第一電動推桿伸縮端的上端固接有托水板，托水板直徑的大小與反應罐第一殼體內壁直徑的大小相同，用于控制托水板堵塞反應罐第二殼體的下端，進水控制機構固接于反應罐第三殼體內，進水控制機構用于開啟關閉反應罐第二殼體，均勻加藥機構設有兩個，兩個均勻加藥機構左右對稱設置，兩個均勻加藥機構分別固接于反應罐第二殼體的內上部左右兩側，左側的均勻加藥機構與過氧化氫加藥管連通，左側的均勻加藥機構用于向反應罐第二殼體內加入過氧化氫，右側的均勻加藥機構與亞鐵鹽加藥管連通，右側的均勻加藥機構用于向反應罐第二殼體內加入亞鐵鹽，照射機構固接于反應罐第二殼體內，照射機構位于均勻加藥機構下側，照射機構用于對丙烯腈污水均勻照射。

進一步的是，進水控制機構包括有弧形殼、第一方形固定桿、滑塊、第二方形固定桿、第一齒板、F型支架、第一轉動桿、第一齒輪、第一錐齒輪、第二轉動桿、第二錐齒輪、第二齒輪、半圓滑動板和第二齒板，弧形殼固接于反應罐第三殼體內上端，弧形殼內固接有第一方形固定桿，第一方形固定桿上滑動連接有兩個滑塊，兩個滑塊左右對稱設置，兩個滑塊上均固接有第二方形固定桿，兩個第二方形固定桿前后對稱設置，兩個第二方形固定桿外端均固接有第一齒板，弧形殼的前后兩側均固接有F型支架，兩個F型支架前后對稱設置，兩個F型支架下部均轉動連接有第一轉動桿，兩個第一轉動桿的相向端均固接有第一齒輪，兩個第一齒輪分別與兩個第一齒板嚙合，兩個第一轉動桿的相背端均固接有第一錐齒輪，兩個F型支架外側均轉動連接有第二轉動桿，兩個第二轉動桿上均固接有第二錐齒輪，兩個第二錐齒輪分別與相鄰的第一錐齒輪嚙合，兩個第二轉動桿上均固接有第二齒輪，兩個第二齒輪分別位于兩個第二錐齒輪的外側，弧形殼下端的前后兩側均滑動連接有半圓滑動板，兩個半圓滑動板的上側面均固接有第二齒板，兩個第二齒板分別與相鄰的第二齒輪嚙合，兩個半圓滑動板用于開啟或關閉反應罐第二殼體，兩個滑塊和弧形殼之間分別固接有第一拉簧，兩個第一拉簧均套在第一方形固定桿的外側，第一拉簧用于復位。

進一步的是，兩個滑塊的相向側均為弧面設置，用于利用丙烯腈污水對兩個滑塊自上向下沖擊。

進一步的是，均勻加藥機構包括有圓環支架、氧化罐、圓形支架、第三方形固定桿、第三轉動桿、渦扇、第一支架、第四轉動桿、第三錐齒輪、缺齒輪、第四錐齒輪、出藥支架、第三齒板、固定架、第二拉簧和出藥組件，反應罐第二殼體的內上部固接有圓環支架，反應罐第三殼體內通過兩個連接塊固接有氧化罐，氧化罐位于圓環支架的內側，氧化罐為透明鋼化玻璃材料設置，氧化罐內部上端內側固接有圓形支架，圓形支架上開有兩個孔，氧化罐內上部左右兩側均固接有第三方形固定桿，兩個第三轉動桿的上端均固接有渦扇，兩個渦扇分別位于圓形支架上兩個孔內，兩個第三方形固定桿的前后兩側中部均固接有第一支架，相鄰的兩個第一支架之間轉動連接有第四轉動桿，兩個第三轉動桿的下端均固接有第三錐齒輪，兩個第四轉動桿的前后兩端均固接有缺齒輪，兩個第四轉動桿的后部均固接有第四錐齒輪，兩個第四錐齒輪分別與相鄰的第三錐齒輪嚙合，氧化罐上部左右兩側均滑動連接有出藥支架，兩個出藥支架上均開有儲藥孔，兩個出藥支架上均固接有兩個第三齒板，相鄰的兩個第三齒板前后對稱設置，四個第三齒板分別與相鄰的缺齒輪嚙合，圓環支架上左右兩側均固接有固定架，兩個固定架分別位于兩個出藥支架的外側，兩個固定架和兩個出藥支架之間分別固接有第二拉簧，兩個出藥支架的外側均固接有出藥組件，出藥組件用于向儲藥孔內投放定量的催化劑。

進一步的是，出藥組件包括有第四齒板、第二支架、第三齒輪、加藥框、加藥支架、第五齒板、方形進藥管、出藥板和防水板，兩個出藥支架的外側均固接有兩個第四齒板，第四齒板為U型設置，第四齒板前后都開有齒牙，加藥框設有兩個，兩個加藥框分別固接于反應罐第二殼體內部的左右兩側，兩個加藥框分別位于兩個固定架的上側，兩個加藥框的前后兩側均固接有第二支架，四個第二支架的下部均轉動連接有第三齒輪，四個第三齒輪分別與相鄰的第四齒板嚙合，兩個加藥框內均滑動連接有加藥支架，兩個加藥支架上開有加藥孔，加藥孔用于向儲藥孔內投放定量的催化劑，兩個加藥支架的前后兩側均固接有第五齒板，四個第五齒板分別與相鄰的第三齒輪嚙合，兩個加藥框的上側面均嵌有方形進藥管，左側的方形進藥管與過氧化氫加藥管連通，用于向UV高級氧化罐內加入過氧化氫，右側的方形進藥管與亞鐵鹽加藥管連通，用于向UV高級氧化罐內加入亞鐵鹽，圓環支架上表面的左右兩側均固接有出藥板，兩個出藥板分別位于兩個出藥支架的下側，防水板設有兩個，兩個防水板分別固接于氧化罐內上部左右兩側，兩個防水板分別位于兩個出藥支架的上側。

進一步的是，出藥板用于出藥支架出藥，防水板用于防止自上而下的水進入出藥支架內。

進一步的是，照射機構包括有第一紫外線照射燈、第二紫外線照射燈和紫外線均勻照射組件，第一紫外線照射燈固接于圓形支架下表面中心部，第一紫外線照射燈用于從中心處照射丙烯腈污水，第二紫外線照射燈設有若干個，若干個第二紫外線照射燈均周向固接于反應罐第二殼體的內側面，若干個第二紫外線照射燈用于從外圍均勻環繞的照射丙烯腈污水，紫外線均勻照射組件固接于第一紫外線照射燈下端，紫外線均勻照射組件用于上下攪拌丙烯腈污水，使氧化罐內的丙烯腈污水始終進行內外攪拌。

進一步的是，紫外線均勻照射組件包括有電機固定殼、伺服電機、攪拌件、第四齒輪、固定支架、往復絲杠、第五齒輪和圓環擠壓架，電機固定殼固接于第一紫外線照射燈下端，電機固定殼內安裝有伺服電機，伺服電機的輸出軸下端穿過電機固定殼并與其轉動密封配合，伺服電機輸出軸下端固接有攪拌件，攪拌件用于攪拌丙烯腈污水，伺服電機輸出軸下部固接有第四齒輪，第四齒輪位于攪拌件和電機固定殼之間，固定支架設有兩個，兩個固定支架前后對稱設置，兩個固定支架分別固接于氧化罐內部的前后兩側面，兩個固定支架上均轉動連接有往復絲杠，兩個往復絲杠的下端均固接有第五齒輪，兩個第五齒輪均與第四齒輪嚙合，圓環擠壓架螺紋連接于兩個往復絲杠，圓環擠壓架用于對氧化罐內的丙烯腈污水?dāng)嚢琛?/p>

進一步的是，還包括有含鐵污泥過濾機構，兩個排水管下端均固接有含鐵污泥過濾機構，含鐵污泥過濾機構包括有過濾管、支撐板、第二電動推桿、矩形滑動板、第六齒板、出料框、過濾板、防堵塞板、第七齒板、第五轉動桿、第六齒輪、第六轉動桿和第七齒輪，排水管下端固接有過濾管，過濾管上部為兩個相扣的四棱錐設置，過濾管右上部固接有支撐板，支撐板上固接有第二電動推桿，第二電動推桿伸縮桿的左端固接有矩形滑動板，矩形滑動板的左下端固接有第六齒板，過濾管內部左右滑動連接有出料框，過濾管內部固接有過濾板，過濾板上開有若干個過濾孔，過濾管內部上下滑動連接有防堵塞板，防堵塞板上固接有若干個圓柱型凸起，過濾板上若干個過濾孔與若干個圓柱型凸起上下對應，防堵塞板上開有若干個過濾孔，防堵塞板上過濾孔與其上圓柱型凸起交錯設置，防堵塞板的右側固接有第七齒板，過濾管上部右側轉動連接有第五轉動桿，第五轉動桿上固接有第六齒輪，第六齒輪與第六齒板嚙合，過濾管上部右側轉動連接有第六轉動桿，第六轉動桿位于第五轉動桿左下側，第六轉動桿上固接有第七齒輪，第七齒輪與第六齒輪嚙合，第七齒輪與第七齒板嚙合，第七齒板與第六齒板前后交錯設置。

本發明通過設置進水控制機構，利用丙烯腈污水沖擊兩個滑塊，傳動兩個半圓滑動板前后移動，達到了只有在丙烯腈污水進入反應罐第三殼體時，反應罐第二殼體內的氧化罐儲存污水，并對污水進行氧化反應的效果；通過設置均勻加藥機構，利用丙烯腈污水沖擊兩個渦扇，傳動兩個出藥支架左右移動，達到了兩種催化劑均勻加入丙烯腈污水中，利用丙烯腈污水沖擊兩個渦扇，傳動兩個加藥支架左右移動，達到了定量的向丙烯腈污水中加入催化劑，使每層丙烯腈污水均勻的分布著定量的催化劑；通過設置照射機構，利用攪拌件順時針轉動攪拌丙烯腈污水，使丙烯腈污水順時針旋轉產生渦流，達到使不曾受到第一紫外線照射燈和若干個第二紫外線照射燈照射到的丙烯腈污水受到照射的目的，利用圓環擠壓架上下移動，使其上或其下的丙烯腈污水向兩側移動，同時圓環擠壓架四周的丙烯腈污水會補充其空缺，使氧化罐內的丙烯腈污水內外交換，使丙烯腈污水均勻的受到第一紫外線照射燈和第二紫外線照射燈照射，強化第一紫外線照射燈和第二紫外線照射燈對丙烯腈污水的照射，減少丙烯腈污水的氧化作用時間；通過設置含鐵污泥過濾機構利用矩形滑動板的左右移動傳動出料框左右移動，避免了含鐵污泥雜質積累在過濾管內，利用矩形滑動板的左右移動傳動防堵塞板上下移動，避免了出料框剮蹭過濾板上過濾的含鐵污泥雜質時，含鐵污泥雜質受到擠壓進入過濾板上過濾孔，并堵塞過濾板上過濾孔。

（發明人：王建業;蔣凱）
