公布日：2022.06.21
申請日：2022.04.25
分類號：C02F3/30(2006.01)I;C02F9/14(2006.01)I
摘要
本申請公開一種一體式污水處理裝置，其能夠適用于用地緊張的污水處理廠，且靈活應對不同水質要求。一體式污水處理裝置包括改良生物池和沉淀池。改良生物池包括依次連通的預缺氧區、厭氧區、缺氧區、兼氧區和好氧區。沉淀池與改良生物池鄰接，并與好氧區的出口連通。其中，兼氧區配置有攪拌機和曝氣器，且攪拌機和曝氣器獨立控制，以使得兼氧區可在好氧模式和缺氧模式之間切換：當關閉曝氣器、打開攪拌機時，兼氧區處于缺氧模式，具有與缺氧區相同的作用；當關閉攪拌機、打開曝氣器時，兼氧區處于好氧模式，具有與好氧區相同的作用。
權利要求書
1.一種一體式污水處理裝置，其特征在于，包括；改良生物池，包括依次連通的預缺氧區、厭氧區、缺氧區、兼氧區和好氧區；沉淀池，與所述改良生物池鄰接，并與所述好氧區的出口連通；其中，所述兼氧區配置有攪拌機和曝氣器，且所述攪拌機和所述曝氣器獨立控制，以使得所述兼氧區可在好氧模式和缺氧模式之間切換：當關閉所述曝氣器、打開所述攪拌機時，所述兼氧區處于所述缺氧模式，具有與所述缺氧區相同的作用；當關閉所述攪拌機、打開所述曝氣器時，所述兼氧區處于所述好氧模式，具有與所述好氧區相同的作用。
2.根據權利要求1所述的一體式污水處理裝置，其特征在于，所述改良生物池和所述沉淀池在第一方向的尺寸相同；沿第二方向，所述改良生物池和所述沉淀池并排設置，所述第一方向和所述第二方向相互垂直。
3.根據權利要求2所述的一體式污水處理裝置，其特征在于，所述一體式污水處理裝置包括第一池體和第二池體，所述第一池體和所述第二池體在所述第二方向鄰接，所述第一池體和所述第二池體在所述第二方向的尺寸比例為3:1；所述改良生物池設于所述第一池體，所述沉淀池設于所述第二池體。
4.根據權利要求3所述的一體式污水處理裝置，其特征在于，所述沉淀池沿第一方向具有相對設置的第一端和第二端；所述沉淀池配置有沉淀進水渠，用于連通所述沉淀池和所述好氧區，所述沉淀進水渠位于所述沉淀池的中心且沿所述第一端延伸至所述第二端，以將所述沉淀池分隔為兩個區域；所述沉淀進水渠為雙側進雙側出進水渠。
5.根據權利要求4所述的一體式污水處理裝置，其特征在于，所述沉淀池還配置有沉淀配水渠，所述沉淀進水渠具有沿所述第二方向排列的兩個進口，所述沉淀配水渠的出水口位于所述第一端且與所述兩個進口連通，所述沉淀配水渠的進水口與所述好氧區連通；所述沉淀進水渠在所述第二方向上的相對兩側分別通過沉淀進水孔與所述兩個區域連通。
6.根據權利要求5所述的一體式污水處理裝置，其特征在于，所述沉淀池還配置有沉淀出水渠和出水管，所述沉淀進水渠在所述第二方向的兩側均設置有所述沉淀出水渠；所述出水管設置于所述第二端，兩個所述出水管并排設置并與所述沉淀出水渠連通。
7.根據權利要求4所述的一體式污水處理裝置，其特征在于，所述沉淀池還配置有污泥回流渠，兩個污泥回流渠分別設置于所述兩個區域的兩側；所述一體式污水處理裝置還包括外回流渠，所述沿所述第一池體和第二池體的邊緣延伸，并將兩個所述污泥回流渠與所述預缺氧區連通。
8.根據權利要求3-7任一項所述的一體式污水處理裝置，其特征在于，所述第一池體包括沿所述第二方向依次連接的第一子池體、第二子池體以及第三子池體，所述第一子池體、所述第二子池體以及所述第三子池體在所述第二方向的尺寸均相同，所述第三子池體與所述第二池體鄰接；所述預缺氧區、所述厭氧區和所述缺氧區均設于所述第一池體，且依次連通；所述兼氧區的部分設于所述第一子池體并與所述缺氧區連通，所述兼氧區的另一部分設于所述第二子池體并與所述好氧區連通，所述兼氧區的兩個部分相互連通；所述好氧區的部分設于所述第二子池體，所述好氧區的另一部分設于所述第三子池體并與所述沉淀池連通；其中，所述預缺氧區、所述厭氧區、所述缺氧區、所述兼氧區和所述好氧區的進口和出口不在同一側。
9.根據權利要求8所述的一體式污水處理裝置，其特征在于，所述第三子池體設有隔板，以將所述第三子池體中的所述好氧區分隔為第一好氧區和第二好氧區，所述第二好氧區與所述沉淀池連通；所述改良生物池還包括脫氣區和內回流井，所述脫氣區和所述內回流井設于所述第二子池體，所述脫氣區連通所述第二好氧區和所述內回流井，所述內回流井連通所述缺氧區。10.根據權利要求8所述的一體式污水處理裝置，其特征在于，所述改良生物池配置有污水進水渠，所述污水進水渠設于所述第一子池體，且所述污水進水渠具有多個進水口，以分布連通所述預缺氧區、所述厭氧區和所述缺氧區。
發明內容
本申請?zhí)峁┝艘惑w式污水處理裝置，其能夠適用于用地緊張的污水處理廠，且靈活應對不同水質要求。
本申請?zhí)峁┝艘惑w式污水處理裝置，包括；
改良生物池，包括依次連通的預缺氧區、厭氧區、缺氧區、兼氧區和好氧區；
沉淀池，與所述改良生物池鄰接，并與所述好氧區的出口連通；
其中，所述兼氧區配置有攪拌機和曝氣器，且所述攪拌機和所述曝氣器獨立控制，以使得所述兼氧區可在好氧模式和缺氧模式之間切換：
當關閉所述曝氣器、打開所述攪拌機時，所述兼氧區處于所述缺氧模式，具有與所述缺氧區相同的作用；
當關閉所述攪拌機、打開所述曝氣器時，所述兼氧區處于所述好氧模式，具有與所述好氧區相同的作用。
本申請的實施例中，一體式污水處理裝置基于AAO(A2O，Anaerobic-Anoxic-Oxic)工藝處理污水。
發明人發現，一、生物池通常與沉淀池單獨建設，通過管道連接，不適用于用地緊張的污水處理廠，構筑物之間的空間和土建投資均有一定程度的浪費。二、污水處理廠進水水質濃度常常隨季節波動較大，呈現夏季水質濃度低、冬季水質濃度高的趨勢，常規AAO生物池的分區固定，無法針對水質濃度靈活調整各個分區池容，導致生物池處理能力并非常年處于最佳狀態，能耗有一定浪費，為此，為提高空間利用率，以及為靈活應對不同水質要求，發明人深入研究，設計了一體式污水處理裝置，其包括相互鄰接的改良生物池與沉淀池，改良生物池與沉淀池鄰接，以較二者單獨建設并通過管道連接的方案而言，能夠適用于用地緊張的污水處理廠；改良生物池具有兼氧區，且兼氧區配置有攪拌機和曝氣器，故可根據水質切換好氧模式和缺氧模式運行，以延長特定分區的停留時間，例如，在進水TN(總氮)濃度較高的情況下可關閉曝氣器、打開攪拌機，當做缺氧區使用；在夏季進水水質濃度較低或者COD(化學需氧量COD，ChemicalOxygenDemand)、BOD(生化需氧量)、氨氮濃度較高情況下可關閉攪拌機、開啟曝氣器，可當做好氧區使用，靈活應對不同水質要求。
可選地，在一些實施例中，所述改良生物池和所述沉淀池在第一方向的尺寸相同；
沿第二方向，所述改良生物池和所述沉淀池并排設置，所述第一方向和所述第二方向相互垂直。
本申請的實施例中，第一方向可以為改良生物池和沉淀池的長度方向，第二方向可以為改良生物池和沉淀池的寬度方向；由于改良生物池和沉淀池的長度相同，且二者在寬度方向鄰接，故該一體式污水處理裝置適合在現有的CASS或CAST工藝原位改造而成，即，合理利用現有的建筑，降低該一體式污水處理裝置的建造成本。
可選地，在一些實施例中，所述一體式污水處理裝置包括第一池體和第二池體，所述第一池體和所述第二池體在所述第二方向鄰接，所述第一池體和所述第二池體在所述第二方向的尺寸比例為3:1；
所述改良生物池設于所述第一池體，所述沉淀池設于所述第二池體。
可選地，在一些實施例中，所述沉淀池沿第一方向具有相對設置的第一端和第二端；
所述沉淀池配置有沉淀進水渠，用于連通所述沉淀池和所述好氧區，所述沉淀進水渠位于所述沉淀池的中心且沿所述第一端延伸至所述第二端，以將所述沉淀池分隔為兩個區域；所述沉淀進水渠為雙側進雙側出進水渠。
可選地，在一些實施例中，所述沉淀池還配置有沉淀配水渠，所述沉淀進水渠具有沿所述第二方向排列的兩個進口，所述沉淀配水渠的出水口位于所述第一端且與所述兩個進口連通，所述沉淀配水渠的進水口與所述好氧區連通；
所述沉淀進水渠在所述第二方向上的相對兩側分別通過沉淀進水孔與所述兩個區域連通。
本申請的實施例中，改良生物池的出水進入沉淀進水渠后，通過兩側的沉淀進水孔有效地進入沉淀池。
可選地，在一些實施例中，所述沉淀池還配置有沉淀出水渠和出水管，所述沉淀進水渠在所述第二方向的兩側均設置有所述沉淀出水渠；
所述出水管設置于所述第二端，兩個所述出水管并排設置并與所述沉淀出水渠連通。
可選地，在一些實施例中，所述沉淀池還配置有污泥回流渠，兩個污泥回流渠分別設置于所述兩個區域的兩側；
所述一體式污水處理裝置還包括外回流渠，所述沿所述第一池體和第二池體的邊緣延伸，并將兩個所述污泥回流渠與所述預缺氧區連通。

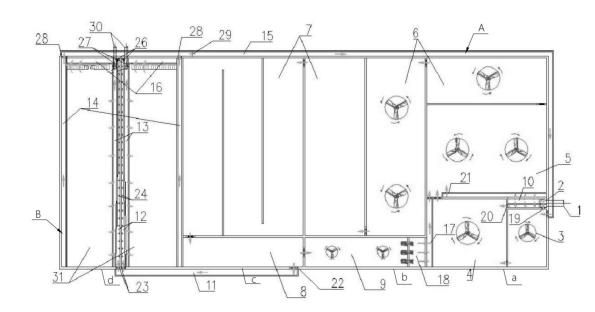

可選地，在一些實施例中，所述第一池體包括沿所述第二方向依次連接的第一子池體、第二子池體以及第三子池體，所述第一子池體、所述第二子池體以及所述第三子池體在所述第二方向的尺寸均相同，所述第三子池體與所述第二池體鄰接；
所述預缺氧區、所述厭氧區和所述缺氧區均設于所述第一池體，且依次連通；所述兼氧區的部分設于所述第一子池體并與所述缺氧區連通，所述兼氧區的另一部分設于所述第二子池體并與所述好氧區連通，所述兼氧區的兩個部分相互連通；所述好氧區的部分設于所述第二子池體，所述好氧區的另一部分設于所述第三子池體并與所述沉淀池連通；
其中，所述預缺氧區、所述厭氧區、所述缺氧區、所述兼氧區和所述好氧區的進口和出口不在同一側。
本申請的實施例中，第一池體包括三個尺寸相同的子池體，即一體式污水處理裝置為四個尺寸相同的矩形池體構成，其能夠適合擁有4座CASS或者CAST工藝的污水處理廠進行生物池原位改造；其中，預缺氧區、厭氧區、缺氧區、兼氧區和好氧區的進口和出口不在同一側，即水量交替進出，避免發生短流的情況，使得反應充分進行，提高污水處理的效率。
可選地，在一些實施例中，所述第三子池體設有隔板，以將所述第三子池體中的所述好氧區分隔為第一好氧區和第二好氧區，所述第二好氧區與所述沉淀池連通；
所述改良生物池還包括脫氣區和內回流井，所述脫氣區和所述內回流井設于所述第二子池體，所述脫氣區連通所述第二好氧區和所述內回流井，所述內回流井連通所述缺氧區。
可選地，在一些實施例中，所述改良生物池配置有污水進水渠，所述污水進水渠設于所述第一子池體，且所述污水進水渠具有多個進水口，以分布連通所述預缺氧區、所述厭氧區和所述缺氧區。
（發明人：劉思沂;肖威;鄭梅;王小華;周壘峰;徐顯松;張濤;張曉軍）
