公布日：2022.07.08
申請日：2022.03.21
分類號：C02F11/04(2006.01)I;C02F3/12(2006.01)I;C02F3/32(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本發明涉及農村生活污水處理領域，尤其涉及戶式凈化槽與氧化溝結合處理農村污水多循環系統，該生態溝循環系統設置于農村連戶村落，連戶村落為多個農村生活污水戶主聚集成一組，由至少一個組間隔排布構成一單元，每一組外圍均開設有一閉環的生態溝渠支鏈，生態溝渠支鏈相互連通構成完整的生態溝渠總鏈，生態溝渠支鏈或生態溝渠總鏈上設置有推流曝氣裝置。有效解決農村連戶村落管網發臭，處理水無法循環利用問題。
權利要求書

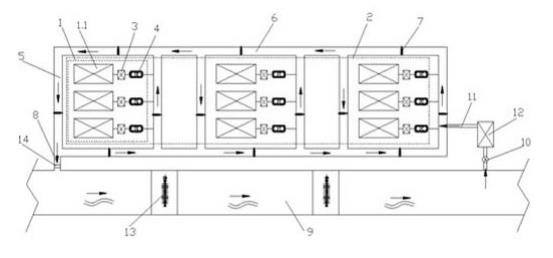

1.戶式凈化槽與氧化溝結合處理農村污水多循環系統，該生態溝循環系統設置于農村連戶村落，連戶村落為多個農村生活污水戶主聚集成一組，由至少一個組間隔排布構成一單元，每戶農村生活污水戶主污水管連接化糞池，化糞池連接一體化凈化槽，其特征在于每一組外圍均開設有一閉環的生態溝渠支鏈，一體式凈化槽的出水管連接生態溝渠支鏈，生態溝渠支鏈相互連通構成完整的生態溝渠總鏈，生態溝渠支鏈和或生態溝渠總鏈上設置有推流裝置，構成第一氧化溝循環系統；生態溝渠總鏈設置排水支路連接外部的河道或蓄水池，河道或蓄水池內設置有抽吸泵，抽吸泵連接回流管道，回流管道連接一體化污水處理裝置，一體化污水處理裝置排水管連通生態溝渠總鏈，排水支路上設置有出水堰，河道或蓄水池內設置有推流曝氣裝置，構成第二氧化溝循環系統。
2.根據權利要求1所述的戶式凈化槽與氧化溝結合處理農村污水多循環系統，其特征在于生態溝渠包括基層、開設于基層上的溝體以及基層下面的夯實層，溝體內設置有卵石和或生物填料和或水生動植物。
3.根據權利要求2所述的戶式凈化槽與氧化溝結合處理農村污水多循環系統，其特征在于溝體的截面為呈上寬下窄的梯形。
4.根據權利要求1所述的戶式凈化槽與氧化溝結合處理農村污水多循環系統，其特征在于生態溝渠上設置有若干個推流段，推流段為大于溝體的第二蓄水池，第二蓄水池內設置有推流曝氣轉碟。
5.根據權利要求1所述的戶式凈化槽與氧化溝結合處理農村污水多循環系統，其特征在于推流曝氣轉碟、一體化凈化槽均連接太陽能光伏組件。
6.根據權利要求1所述的戶式凈化槽與氧化溝結合處理農村污水多循環系統，其特征在于夯實層從上往下置有礫石、夯實的素土。
7.根據權利要求4所述的戶式凈化槽與氧化溝結合處理農村污水多循環系統，其特征在于推流曝氣轉碟的碟片直徑為600-1000mm。
發明內容
本發明針對上述現有技術的不足，提供了一種有效解決農村連戶村落管網發臭，處理水無法循環利用問題的美麗鄉村用連戶生態溝循環系統。
為解決解決上述技術問題，提供了以下技術方案：戶式凈化槽與氧化溝結合處理農村污水多循環系統，該生態溝循環系統設置于農村連戶村落，連戶村落為多個農村生活污水戶主聚集成一組，由至少一個組間隔排布構成一單元，每戶農村生活污水戶主污水管連接化糞池，化糞池連接一體化凈化槽，其特征在于每一組外圍均開設有一閉環的生態溝渠支鏈，一體式凈化槽的出水管連接生態溝渠支鏈，生態溝渠支鏈相互連通構成完整的生態溝渠總鏈，生態溝渠支鏈和或生態溝渠總鏈上設置有推流裝置，構成第一氧化溝循環系統；生態溝渠總鏈設置排水支路連接外部的河道或蓄水池，河道或蓄水池內均設置有抽吸泵，抽吸泵連接回流管道，回流管道連接一體化污水處理裝置，一體化污水處理裝置排水管連通生態溝渠總鏈，排水支路上設置有出水堰，河道或蓄水池內設置有推流曝氣裝置，構成第二氧化溝循環系統。
作為優選，生態溝渠包括基層、開設于基層上的溝體以及基層下面的夯實層，溝體內設置有卵石和或生物填料和或水生動植物。
作為優選，溝體的截面為呈上寬下窄的梯形。溝深20cm,寬50cm。
作為優選，生態溝渠上設置有若干個推流段，推流段為大于溝體的蓄水池體，蓄水池體內設置有推流曝氣轉碟。
作為優選，推流曝氣轉碟、一體化凈化槽均連接太陽能光伏組件。
作為優選，夯實層從上往下置有礫石、夯實的素土。
作為優選，推流曝氣轉碟的碟片直徑為600-1000mm。
本發明有益效果：（1）戶式一體式凈化槽的出水與循環生態溝渠結合，形成一級氧化溝系統，河道或蓄水溝與生態溝渠連通形成二級循環氧化溝系統，利用氧化溝工藝對凈化槽的出水進行二次凈化，對河道內的黑臭水體進行預處理，在缺水狀態下對一級氧化溝系統進行水源補充；（2）通過設置曝氣轉碟，能夠?qū)⒁惑w式凈化槽預處理后的水體源源不斷地輸入生態溝渠。由于曝氣轉蝶不僅可以推流還可以進行曝氣，進入生態溝渠的水體溶解氧濃度被提高，在微生物氧化、還原、吸收和水生植物的光合作用、吸收等生化過程，對水體中的COD、氨氮、總磷具有去除作用；（3）由于采用開放式和循環流動式的溝體，有陽光和空氣介入，有效防止黑臭水體的產生，有效解決了少水時期管網的固體廢物的堆積，防止了臭氣的產生。
明溝內可設置水生植物和水生動物，形成水體生態鏈，在具備凈化功能的同時還具有觀賞性。
（4）通過在河道內設置懸浮式轉碟曝氣機和設置一體化污水處理裝置將水體進行凈化后回流至生態溝渠內對溝渠內的水體進行稀釋進化，生態溝渠內通過循環凈化后的水再次排入河道內，對河道內的水進行凈化稀釋，從而達到兩級氧化溝系統均達到出水排放標準。
（發明人：凌建軍;劉會平;張冬）
