公布日：2022.10.28

申請日：2022.09.26

分類號：B01D21/00(2006.01)I

摘要

本發明公開了一種防堵塞污水清泥裝置，涉及廢水處理相關技術領域，包括斜管沉淀池外殼和污泥收集斗，所述斜管沉淀池外殼的內部兩側對稱開設有若干的呈傾斜的斜管安裝腔，所述斜管安裝腔內固定設有外固定殼體，所述斜管安裝腔內且位于外固定殼體的兩端口處滑動設有滑動接頭，所述滑動接頭與波紋軟管固定連接。本發明通過設置頂拉彈簧、撥水輪、擠壓機構、傳動組件、棘輪件和卷簧件，在工作過程中使得拉繩始終處于繃緊和松弛之間切換的狀態，從而使得斜管的側上端間歇性的向上抖動，以使得斜管的側下方進口端的污泥受力而向上流動，避免污泥在斜管的進水管口處匯集，影響斜管的正常使用。

權利要求書

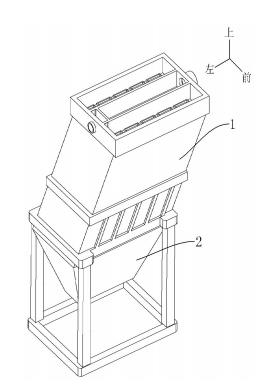

1.一種防堵塞污水清泥裝置，包括斜管沉淀池外殼（1）和污泥收集斗（2），其特征在于：所述斜管沉淀池外殼（1）的內部兩側對稱開設有若干的呈傾斜的斜管安裝腔（15），所述斜管安裝腔（15）內固定設有外固定殼體（3），所述斜管安裝腔（15）內且位于外固定殼體（3）的兩端口處滑動設有滑動接頭（6），所述滑動接頭（6）與波紋軟管（5）固定連接，所述波紋軟管（5）遠離滑動接頭（6）的一端與斜管（4）固定連接，所述斜管（4）的側上端通過頂拉彈簧（14）與外固定殼體（3）固定連接；所述外固定殼體（3）的內側轉動設有第一連接軸（801），所述第一連接軸（801）的外部固定設有撥水輪（7），所述撥水輪（7）上的撥水葉片的外形尺寸為不均勻設置，所述撥水輪（7）位于斜管（4）的下端進水端口處，所述第一連接軸（801）遠離外固定殼體（3）的一端連接有擠壓機構，所述擠壓機構用于通過撥水輪（7）的間歇性加速轉動帶動傳動組件動作，所述傳動組件用于驅動卷簧件收緊蓄力，所述卷簧件用于帶動棘輪件轉動，所述卷簧件用于驅動卷揚滾筒（12）轉動對拉繩（13）進行收緊并用于在拉繩（13）收緊后通過棘輪件的瞬時脫離擋止以使得卷簧件瞬時釋放彈性勢能帶動卷揚滾筒（12）小幅度反向轉動，所述擠壓機構包括第一擠壓輪（802）、拉簧（803）、壓簧（804）、第二擠壓輪（805）和第二連接軸（806），所述第一擠壓輪（802）可轉動的套設在第一連接軸（801）上，所述第一連接軸（801）的外部固定連接有安裝環（17），所述安裝環（17）和第一擠壓輪（802）之間以圓周排列的形式設有四個拉簧（803），所述第二連接軸（806）可轉動的設在斜管（4）的外側和外固定殼體（3）的內側之間，所述第二連接軸（806）的外部固定設有與第一擠壓輪（802）相配合的第二擠壓輪（805），所述第一連接軸（801）的外部且位于安裝環（17）和第一擠壓輪（802）之間套設有壓簧（804），所述第一擠壓輪（802）的左側面和第二擠壓輪（805）的右側面為表面粗糙的摩擦傳動面；撥水葉片的阻水面積不同導致水流對撥水輪提供的動力不同，在撥水輪轉動過程中撥水輪的轉動速度處于速度逐漸增加和速度逐漸減小的循環過程中，而使得第一連接軸（801）的轉動具有加速度。

2.根據權利要求1所述的一種防堵塞污水清泥裝置，其特征在于：所述傳動組件包括第一傳動帶輪（901）、第二傳動帶輪（902）和第三連接軸（906），所述第一傳動帶輪（901）與第二連接軸（806）固定連接，所述第一傳動帶輪（901）與第二傳動帶輪（902）皮帶連接，所述第二傳動帶輪（902）固定連接在第三連接軸（906）的一端。

3.根據權利要求1所述的一種防堵塞污水清泥裝置，其特征在于：所述傳動組件還包括張緊帶輪（903）、連接架（904）和張緊彈簧（905），所述張緊彈簧（905）固定設在外固定殼體（3）的內部下方且張緊彈簧（905）的另一端與連接架（904）固定連接，所述連接架（904）上可轉動的設有張緊帶輪（903），所述張緊帶輪（903）的表面滑動接觸有皮帶，所述張緊帶輪（903）用于對皮帶進行張緊。

4.根據權利要求1所述的一種防堵塞污水清泥裝置，其特征在于：所述卷簧件包括第一棘輪（1001）、卷簧（16）和中心桿（1002），所述第一棘輪（1001）與第三連接軸（906）的外部固定連接，所述第一棘輪（1001）的左側環槽內設有卷簧（16），所述卷簧（16）的一端與第一棘輪（1001）的內側面卡接，所述卷簧（16）的另一端與中心桿（1002）固定連接。

5.根據權利要求4所述的一種防堵塞污水清泥裝置，其特征在于：所述第一棘輪（1001）的外部可卡接的配合有第一棘爪（1003），所述第一棘爪（1003）可擺動的設置在支撐架（18）上，所述支撐架（18）上且位于第一棘爪（1003）的下方固定設有支撐墊臺（19），所述支撐墊臺（19）用于阻止第一棘輪（1001）反向轉動。

6.根據權利要求5所述的一種防堵塞污水清泥裝置，其特征在于：所述棘輪件包括第二棘輪（1101）、第二棘爪（1102）、支撐彈簧（1103）和擋止側緣（20），所述第二棘輪（1101）固定設在中心桿（1002）上，所述支撐墊臺（19）可擺動的設有第二棘爪（1102），所述支撐架（18）的上端且位于第二棘爪（1102）的下方固定設有支撐彈簧（1103），所述支撐架（18）的上端與第二棘爪（1102）相適配的位置設有擋止側緣（20）。

7.根據權利要求1所述的一種防堵塞污水清泥裝置，其特征在于：所述卷揚滾筒（12）與中心桿（1002）固定連接，所述拉繩（13）纏繞連接在卷揚滾筒（12）上且拉繩（13）遠離卷揚滾筒（12）的另一端固定連接在斜管（4）的側下方。

發明內容

（一）解決的技術問題

針對現有技術的不足，本發明提供了一種防堵塞污水清泥裝置，具有在斜管進水工作時使得斜管間歇性的產生抖動的優點。

（二）技術方案

為實現以上目的，本發明通過以下技術方案予以實現：

一種防堵塞污水清泥裝置，包括斜管沉淀池外殼和污泥收集斗，所述斜管沉淀池外殼的內部兩側對稱開設有若干的呈傾斜的斜管安裝腔，所述斜管安裝腔內固定設有外固定殼體，所述斜管安裝腔內且位于外固定殼體的兩端口處滑動設有滑動接頭，所述滑動接頭與波紋軟管固定連接，所述波紋軟管遠離滑動接頭的一端與斜管固定連接，所述斜管的側上端通過頂拉彈簧與外固定殼體固定連接；

所述外固定殼體的內側轉動設有第一連接軸，所述第一連接軸的外部固定設有撥水輪，所述撥水輪上的撥水葉片的外形尺寸為不均勻設置，所述撥水輪位于斜管的下端進水端口處，所述第一連接軸遠離外固定殼體的一端連接有擠壓機構，所述擠壓機構用于通過撥水輪的間歇性加速轉動帶動傳動組件動作，所述傳動組件用于驅動卷簧件收緊蓄力，所述卷簧件用于帶動棘輪件轉動，所述卷簧件用于驅動卷揚滾筒轉動對拉繩進行收緊并用于在拉繩收緊后通過棘輪件的瞬時脫離擋止以使得卷簧件瞬時釋放彈性勢能帶動卷揚滾筒小幅度反向轉動。

可選的，所述擠壓機構包括第一擠壓輪、拉簧、壓簧、第二擠壓輪和第二連接軸，所述第一擠壓輪可轉動的套設在第一連接軸上，所述第一連接軸的外部固定連接有安裝環，所述安裝環和第一擠壓輪之間以圓周排列的形式設有四個拉簧，所述第二連接軸可轉動的設在斜管的外側和外固定殼體的內側之間，所述第二連接軸的外部固定設有與第一擠壓輪相配合的第二擠壓輪，所述第一連接軸的外部且位于安裝環和第一擠壓輪之間套設有壓簧。

可選的，所述第一擠壓輪的左側面和第二擠壓輪的右側面為表面粗糙的摩擦傳動面。

可選的，所述傳動組件包括第一傳動帶輪、第二傳動帶輪和第三連接軸，所述第一傳動帶輪與第二連接軸固定連接，所述第一傳動帶輪與第二傳動帶輪皮帶連接，所述第二傳動帶輪固定連接在第三連接軸的一端。

可選的，所述傳動組件還包括張緊帶輪、連接架和張緊彈簧，所述張緊彈簧固定設在外固定殼體的內部下方且張緊彈簧的另一端與連接架固定連接，所述連接架上可轉動的設有張緊帶輪，所述張緊帶輪的表面滑動接觸有皮帶，所述張緊帶輪用于對皮帶進行張緊。

可選的，所述卷簧件包括第一棘輪、卷簧和中心桿，所述第一棘輪與第三連接軸的外部固定連接，所述第一棘輪的左側環槽內設有卷簧，所述卷簧的一端與第一棘輪的內側面卡接，所述卷簧的另一端與中心桿固定連接。

可選的，所述第一棘輪的外部可卡接的配合有第一棘爪，所述第一棘爪可擺動的設置在支撐架上，所述支撐架上且位于第一棘爪的下方固定設有支撐墊臺，所述支撐墊臺用于阻止第一棘輪反向轉動。

可選的，所述棘輪件包括第二棘輪、第二棘爪、支撐彈簧和擋止側緣，所述第二棘輪固定設在中心桿上，所述支撐墊臺可擺動的設有第二棘爪，所述支撐架的上端且位于第二棘爪的下方固定設有支撐彈簧，所述支撐架的上端與第二棘爪相適配的位置設有擋止側緣。

可選的，所述卷揚滾筒與中心桿固定連接，所述拉繩纏繞連接在卷揚滾筒上且拉繩遠離卷揚滾筒的另一端固定連接在斜管的側下方。

（三）有益效果

本發明提供了一種防堵塞污水清泥裝置，具備以下有益效果：

本發明，通過設置頂拉彈簧、撥水輪、擠壓機構、傳動組件、棘輪件和卷簧件，在工作過程中使得拉繩始終處于繃緊和松弛之間切換的狀態，從而使得斜管的側上端間歇性的向上抖動，以使得斜管的側下方進口端的污泥受力而向上流動，避免污泥在斜管的進水管口處匯集，影響斜管的正常使用。

（發明人：黃想浩）
