公布日：2022.12.09
申請日：2022.08.31
分類號：C02F1/32(2006.01)I
摘要
本發明公開了一種利用光催化污水膜的污水處理工藝及裝置，涉及污水處理技術領域。該種利用光催化污水膜的污水處理裝置，包括設置在機體上的反應筒、納米催化膜。能夠在污水處理時，使得空心石英玻璃套筒進行轉動，減少雜質的粘附，使得毛刷上下往復移動，從而使得對空心石英玻璃套筒表面的清掃效果更好，同時，能夠?qū)招氖⒉Ａ淄残纬烧饎?dòng)效果，便于其表面的雜質震動脫落，使得清理效果更好，并且，能夠在電機轉動時，使得空氣通過供氣管進入環形罩和通氣管后經通氣孔進入污水中，與此同時，轉動盤轉動時，通過連接板帶動環形罩和通氣管一同進行轉動，使得通氣更加均勻，使得攪拌效果更好，更加節能環保，不會產生噪音。
權利要求書

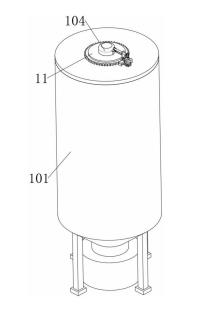

1.一種利用光催化污水膜的污水處理裝置，包括設置在機體上的反應筒(101)、納米催化膜(102)、空心石英玻璃套筒(103)和紫外燈(104)，其特征在于：所述反應筒(101)的頂部插設有轉動盤(11)并與之轉動連接，且空心石英玻璃套筒(103)的上端固定插設在轉動盤(11)的下側壁，所述紫外燈(104)固定插設在轉動盤(11)的上側壁，且紫外燈(104)的燈管設置于空心石英玻璃套筒(103)內部，所述轉動盤(11)的轉動通過第一驅動機構進行驅動，且反應筒(101)的頂部設置有用于對轉動盤(11)進行敲擊震動的敲擊機構，所述反應筒(101)的頂部設置有用于向污水中通入空氣的通氣機構，且反應筒(101)的內側壁設置有用于對空心石英玻璃套筒(103)表面進行清掃的清掃機構。
2.根據權利要求1所述的一種利用光催化污水膜的污水處理裝置，其特征在于：所述第一驅動機構包括固定連接在反應筒(101)頂部的U形板(201)，且U形板(201)的下側壁通過轉軸轉動連接有第一齒輪(202)，所述U形板(201)的上側壁固定連接有電機(203)，且電機(203)的輸出端與轉軸的上端固定，所述轉動盤(11)的側壁固定套設有齒圈(204)，且齒圈(204)與第一齒輪(202)嚙合設置。
3.根據權利要求1所述的一種利用光催化污水膜的污水處理裝置，其特征在于：所述通氣機構包括轉動連接在反應筒(101)頂部的環形罩(301)，且環形罩(301)和轉動盤(11)之間固定連接有多個陣列設置的連接板(304)，所述環形罩(301)的下側壁固定連接有多個陣列設置的通氣管(302)，且通氣管(302)的側壁開設有多個陣列設置的通氣孔(303)，所述反應筒(101)的頂部設置有用于對通氣管(302)進行供氣的供氣機構。
4.根據權利要求3所述的一種利用光催化污水膜的污水處理裝置，其特征在于：所述供氣機構包括固定連接在U形板(201)側壁的連接塊(401)，且連接塊(401)的上側壁固定連接有固定箱(402)，所述固定箱(402)的側壁固定連接有進氣管(403)，且固定箱(402)遠離進氣管(403)的側壁固定連接有L形設置的供氣管(404)，且供氣管(404)的另一端固定插設在反應筒(101)的頂部并與環形罩(301)連通，所述固定箱(402)內通過第一轉動桿(405)轉動連接有轉扇(406)，所述第一轉動桿(405)的側壁固定套設有第二齒輪(407)，且第二齒輪(407)與第一齒輪(202)嚙合設置。
5.根據權利要求1所述的一種利用光催化污水膜的污水處理裝置，其特征在于：所述震動機構包括固定連接在U形板(201)側壁的固定板(501)，且固定板(501)的側壁固定連接有第一支撐板(502)，所述第一支撐板(502)的側壁通過復位機構連接有敲擊桿(503)，且敲擊桿(503)的移動通過第一推動機構進行推動。
6.根據權利要求5所述的一種利用光催化污水膜的污水處理裝置，其特征在于：所述復位機構包括固定連接在第一支撐板(502)上側壁兩個對稱設置的第一T形導桿(601)，且第一T形導桿(601)的側壁套設有第一彈簧(603)，所述第一T形導桿(601)的側壁套設有移動塊(602)，且敲擊桿(503)的上端與移動塊(602)的下側壁固定。
7.根據權利要求6所述的一種利用光催化污水膜的污水處理裝置，其特征在于：所述第一推動機構包括轉動連接在固定板(501)側壁的第二轉動桿(701)，且第二轉動桿(701)的一端固定連接有圓盤(702)，所述圓盤(702)的周側固定連接有多個陣列設置的凸起(703)，且凸起(703)在移動塊(602)的上側壁滑動，所述第二轉動桿(701)的另一端固定連接有從動錐齒輪(801)，所述第一轉動桿(405)的上端固定連接有主動錐齒輪(802)，且主動錐齒輪(802)與從動錐齒輪(801)嚙合設置。
8.根據權利要求7所述的一種利用光催化污水膜的污水處理裝置，其特征在于：所述清掃機構包括固定連接在反應筒(101)內側壁的第二支撐板(901)，且第二支撐板(901)的上側壁插設有兩個對稱設置的第二T形導桿(902)，所述第二T形導桿(902)的側壁套設有第二彈簧(904)，所述第二T形導桿(902)的上端固定連接有移動板(903)，且移動板(903)的側壁固定連接有毛刷(905)，所述移動板(903)的移動通過第二推動機構進行推動。
9.根據權利要求8所述的一種利用光催化污水膜的污水處理裝置，其特征在于：所述第二推動機構包括固定連接在移動板(903)上側壁的推動桿(1001)，所述反應筒(101)的頂部固定連接有多個陣列設置的固定銷(1002)，且推動桿(1001)在固定銷(1002)的側壁滑動。
10.一種利用光催化污水膜的污水處理工藝，其特征在于：包括以下步驟：S1：在進行處理時，啟動電機(203)，電機(203)的轉動帶動第一齒輪(202)的轉動，進而帶動齒圈(204)和轉動盤(11)的轉動，轉動盤(11)進行轉動時帶動空心石英玻璃套筒(103)一同轉動，空心石英玻璃套筒(103)轉動時能夠減少雜質的粘附，同時，使得毛刷(905)對空心石英玻璃套筒(103)的表面進行清掃；S2：與此同時，轉動盤(11)進行轉動時，當固定銷(1002)與推動桿(1001)的側壁相抵時，推動移動板(903)和毛刷(905)向下移動，同時，第二彈簧(904)收縮，當固定銷(1002)越過推動桿(1001)時，移動板(903)和毛刷(905)能夠在第二彈簧(904)的作用下向上移動復位，從而使得毛刷(905)上下往復移動；S3：當?shù)谝积X輪(202)進行轉動時帶動第二齒輪(407)一同轉動，第二齒輪(407)的轉動帶動第一轉動桿(405)和轉扇(406)的轉動，從而使得空氣從進氣管(403)進入，并通過供氣管(404)進入環形罩(301)和通氣管(302)后經通氣孔(303)進入污水中，能夠?qū)ξ鬯M(jìn)行攪拌；S4：與此同時，轉動盤(11)轉動時，通過連接板(304)帶動環形罩(301)和通氣管(302)一同進行轉動；S5：當?shù)谝晦D(zhuǎn)動桿(405)進行轉動時，帶動主動錐齒輪(802)進行轉動，進而帶動從動錐齒輪(801)、第二轉動桿(701)和圓盤(702)的轉動，當凸起(703)與移動塊(602)的上側壁相抵時，推動移動塊(602)和敲擊桿(503)向下移動，同時，第一彈簧(603)被壓縮，當凸起(703)越過移動塊(602)時，移動塊(602)和敲擊桿(503)能夠在第一彈簧(603)的作用下向上移動復位，從而能夠使得敲擊桿(503)對轉動盤(11)的上側壁進行往復敲擊震動，并且將震動傳遞到空心石英玻璃套筒(103)上，從而便于將空心石英玻璃套筒(103)表面的雜質震動脫落。
發明內容
本發明的目的在于提供一種利用光催化污水膜的污水處理工藝及裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種利用光催化污水膜的污水處理工藝及裝置，包括設置在機體上的反應筒、納米催化膜、空心石英玻璃套筒和紫外燈，所述反應筒的頂部插設有轉動盤并與之轉動連接，且空心石英玻璃套筒的上端固定插設在轉動盤的下側壁，所述紫外燈固定插設在轉動盤的上側壁，且紫外燈的燈管設置于空心石英玻璃套筒內部，所述轉動盤的轉動通過第一驅動機構進行驅動，且反應筒的頂部設置有用于對轉動盤進行敲擊震動的敲擊機構，所述反應筒的頂部設置有用于向污水中通入空氣的通氣機構，且反應筒的內側壁設置有用于對空心石英玻璃套筒表面進行清掃的清掃機構。
優選的，所述第一驅動機構包括固定連接在反應筒頂部的U形板，且U形板的下側壁通過轉軸轉動連接有第一齒輪，所述U形板的上側壁固定連接有電機，且電機的輸出端與轉軸的上端固定，所述轉動盤的側壁固定套設有齒圈，且齒圈與第一齒輪嚙合設置。
優選的，所述通氣機構包括轉動連接在反應筒頂部的環形罩，且環形罩和轉動盤之間固定連接有多個陣列設置的連接板，所述環形罩的下側壁固定連接有多個陣列設置的通氣管，且通氣管的側壁開設有多個陣列設置的通氣孔，所述反應筒的頂部設置有用于對通氣管進行供氣的供氣機構。
優選的，所述供氣機構包括固定連接在U形板側壁的連接塊，且連接塊的上側壁固定連接有固定箱，所述固定箱的側壁固定連接有進氣管，且固定箱遠離進氣管的側壁固定連接有L形設置的供氣管，且供氣管的另一端固定插設在反應筒的頂部并與環形罩連通，所述固定箱內通過第一轉動桿轉動連接有轉扇，所述第一轉動桿的側壁固定套設有第二齒輪，且第二齒輪與第一齒輪嚙合設置。
優選的，所述震動機構包括固定連接在U形板側壁的固定板，且固定板的側壁固定連接有第一支撐板，所述第一支撐板的側壁通過復位機構連接有敲擊桿，且敲擊桿的移動通過第一推動機構進行推動。
優選的，所述復位機構包括固定連接在第一支撐板上側壁兩個對稱設置的第一T形導桿，且第一T形導桿的側壁套設有第一彈簧，所述第一T形導桿的側壁套設有移動塊，且敲擊桿的上端與移動塊的下側壁固定。
優選的，所述第一推動機構包括轉動連接在固定板側壁的第二轉動桿，且第二轉動桿的一端固定連接有圓盤，所述圓盤的周側固定連接有多個陣列設置的凸起，且凸起在移動塊的上側壁滑動，所述第二轉動桿的另一端固定連接有從動錐齒輪，所述第一轉動桿的上端固定連接有主動錐齒輪，且主動錐齒輪與從動錐齒輪嚙合設置。
優選的，所述清掃機構包括固定連接在反應筒內側壁的第二支撐板，且第二支撐板的上側壁插設有兩個對稱設置的第二T形導桿，所述第二T形導桿的側壁套設有第二彈簧，所述第二T形導桿的上端固定連接有移動板，且移動板的側壁固定連接有毛刷，所述移動板的移動通過第二推動機構進行推動。
優選的，所述第二推動機構包括固定連接在移動板上側壁的推動桿，所述反應筒的頂部固定連接有多個陣列設置的固定銷，且推動桿在固定銷的側壁滑動。
一種利用光催化污水膜的污水處理工藝，包括以下步驟：
S1：在進行處理時，啟動電機，電機的轉動帶動第一齒輪的轉動，進而帶動齒圈和轉動盤的轉動，轉動盤進行轉動時帶動空心石英玻璃套筒一同轉動，空心石英玻璃套筒轉動時能夠減少雜質的粘附，同時，使得毛刷對空心石英玻璃套筒的表面進行清掃；
S2：與此同時，轉動盤進行轉動時，當固定銷與推動桿的側壁相抵時，推動移動板和毛刷向下移動，同時，第二彈簧收縮，當固定銷越過推動桿時，移動板和毛刷能夠在第二彈簧的作用下向上移動復位，從而使得毛刷上下往復移動；
S3：當?shù)谝积X輪進行轉動時帶動第二齒輪一同轉動，第二齒輪的轉動帶動第一轉動桿和轉扇的轉動，從而使得空氣從進氣管進入，并通過供氣管進入環形罩和通氣管后經通氣孔進入污水中，能夠?qū)ξ鬯M(jìn)行攪拌，提高了污水光催化反應的效率；
S4：與此同時，轉動盤轉動時，通過連接板帶動環形罩和通氣管一同進行轉動，使得通氣更加均勻；
S5：當?shù)谝晦D(zhuǎn)動桿進行轉動時，帶動主動錐齒輪進行轉動，進而帶動從動錐齒輪、第二轉動桿和圓盤的轉動，當凸起與移動塊的上側壁相抵時，推動移動塊和敲擊桿向下移動，同時，第一彈簧被壓縮，當凸起越過移動塊時，移動塊和敲擊桿能夠在第一彈簧的作用下向上移動復位，從而能夠使得敲擊桿對轉動盤的上側壁進行往復敲擊震動，并且將震動傳遞到空心石英玻璃套筒上，從而便于將空心石英玻璃套筒表面的雜質震動脫落，使得清理效果更好。
與現有技術相比，本發明的有益效果是：
(1)、該種利用光催化污水膜的污水處理工藝及裝置，通過設置清掃機構等，轉動盤進行轉動時帶動空心石英玻璃套筒一同轉動，空心石英玻璃套筒轉動時能夠減少雜質的粘附，同時，使得毛刷對空心石英玻璃套筒的表面進行清掃，保證其透光效果，與此同時，能夠使得毛刷上下往復移動，從而使得對空心石英玻璃套筒表面的清掃效果更好。
(2)、該種利用光催化污水膜的污水處理工藝及裝置，通過設置通氣機構等，當?shù)谝积X輪進行轉動時帶動第二齒輪一同轉動，第二齒輪的轉動帶動第一轉動桿和轉扇的轉動，從而使得空氣從進氣管進入，并通過供氣管進入環形罩和通氣管后經通氣孔進入污水中，能夠?qū)ξ鬯M(jìn)行攪拌，提高了污水光催化反應的效率，與此同時，轉動盤轉動時，通過連接板帶動環形罩和通氣管一同進行轉動，從而使得攪拌效果更好，不會產生噪音，更加節能環保，并且，使得通氣更加均勻。
(3)、該種利用光催化污水膜的污水處理工藝及裝置，通過設置震動機構等，能夠使得敲擊桿對轉動盤的上側壁進行往復敲擊震動，并且將震動傳遞到空心石英玻璃套筒上，從而便于將空心石英玻璃套筒表面的雜質震動脫落，使得清理效果更好。
（發明人：戴允冬;周平;李冬梅）
