公開(公告)日2015.04.01
IPC分類號G05B19/042
摘要
本實用新型公開了一種便捷高效基于單片機自動控制的水處理設備，包括外壁和控制系統，所述的外壁一端設置有進水口，所述的外壁另一端設置有出水孔，所述的外壁還設置有第一網板槽、第二網板槽和連接孔，所述的第一網板槽設置有第一網板，所述的第二網板槽設置有第二網板，所述的第一網板設置有第一齒條，所述的第一網板通過第一齒條與固接于第一電動機軸的第一齒輪相嚙合，所述的控制系統包括有第一電動機驅動模塊、按鍵模塊、主控制器模塊、第二電動機驅動模塊、第三電動機驅動模塊和壓力傳感器，所述的壓力傳感器與主控制器相連接，所述的主控制器還連接有第一電動機驅動模塊、按鍵模塊、第二電動機驅動模塊和第三電動機驅動模塊。在應用時該裝置安裝容易，操作簡便，性能可靠，很大程度地水資源的重復利用率。
權利要求書
1.一種便捷高效基于單片機自動控制的水處理設備，包括外壁和控制系統，所述的外壁一端設置有進水口，所述的外壁另一端設置有出水孔，其特征在于：所述的外壁還設置有第一網板槽、第二網板槽和連接孔，所述的第一網板槽設置有第一網板，所述的第二網板槽設置有第二網板，所述的第一網板設置有第一齒條，所述的第一網板通過第一齒條與固接于第一電動機軸的第一齒輪相嚙合，所述的控制系統包括有第一電動機驅動模塊、按鍵模塊、主控制器模塊、第二電動機驅動模塊、第三電動機驅動模塊和壓力傳感器，所述的壓力傳感器與主控制器相連接，所述的主控制器還連接有第一電動機驅動模塊、按鍵模塊、第二電動機驅動模塊和第三電動機驅動模塊;所述的第二網板上設置有第二齒條，所述的第二網板通過第二齒條與固接于第二電動機軸的第二齒輪相嚙合，所述的連接孔處設置有第三電動機，所述的第三電動機軸端設置有第三齒輪，所述的第三齒輪與第三內齒輪相嚙合，所述的第三內齒輪滑動連接與外壁。
2.根據權利要求1所述的一種便捷高效基于單片機自動控制的水處理設備，其特征在于：所述的外壁內部還設置有過濾層，所述的過濾層下部設置有固定于外壁內側的擋板，所述的擋板設置有有用使水流出的小孔，所述的擋板下部設置有壓力傳感器。
3.根據權利要求1所述的一種便捷高效基于單片機自動控制的水處理設備，其特征在于：所述的主控制器還連接有復位模塊、晶振模塊、屏顯模塊和聲音模塊，所述的復位模塊與主控制器的RST管腳相連，所述的晶振模塊與主控器的XTAL1和XTAL2管腳相連。
4.根據權利要求1所述的一種便捷高效基于單片機自動控制的水處理設備，其特征在于：所述的外壁內側還設置有第一卡槽和第二卡槽，所述的外壁下端設置有開孔，所述的外壁外側設置有第一支架、第二支架和第三支架，所述的第一支架上固接有第一平板，所述的第一電動機固定于第一平板，所述的第二支架上固接有第二平板，所述的第二電動機固定于第二平板，所述的第三支架上固接有第三平板，所述的第三電動機固定于第三平板。
5.根據權利要求1所述的一種便捷高效基于單片機自動控制的水處理設備，其特征在于：所述的第一網板還設置有第一密封墊和第一過濾網，所述的第二網板還設置有第二密封墊和第二過濾網，所述的第三內齒輪的兩端設置有第三密封墊，所述的第二過濾網的空隙小于第一過濾網的空隙。
6.根據權利要求1所述的一種便捷高效基于單片機自動控制的水處理設備，其特征在于：所述的與主控制器相連的按鍵模塊包括有電動機選擇按鍵、正轉、停止和反轉。
7.根據權利要求1所述的一種便捷高效基于單片機自動控制的水處理設備，其特征在于：所述的主控制器為51系列單片機，所述的第一電動機驅動模塊包括有第一電動機驅動器，所述的第一電動機驅動器為L298N步進電動機驅動器，所述的第二電動機驅動模塊包括有第二電動機驅動器，所述的第二電動機驅動器為L298N步進電動機驅動器，所述的第三電動機驅動模塊包括有第三電動機驅動器，所述的第三電動機驅動器為L298N步進電動機驅動器。
說明書
一種便捷高效基于單片機自動控制的水處理設備
技術領域
本實用新型涉及水處理技術領域, 具體地說，涉及一種可自動控制的水處理裝置。
背景技術
生活廢水中含有大量的污泥和雜質等，生活廢水直接排放到環境中，嚴重影響周邊的環境，而且生活廢水中含有的有益物質不能得到合理利用，資料浪費。尤其是一些當一些水中不含有有毒物質，僅含有一些大顆粒固體污染物時，讓水資源不加處理地流走，是一種很大的浪費，因此，需要提供一種新的技術方案來解決上述問題。
實用新型內容
針對上述不足，本實用新型提供了一種便捷高效基于單片機自動控制的水處理設備，在應用時該裝置安裝容易，操作簡便，性能可靠，很大程度地水資源的重復利用率。
本實用新型是通過以下技術方案實現的：

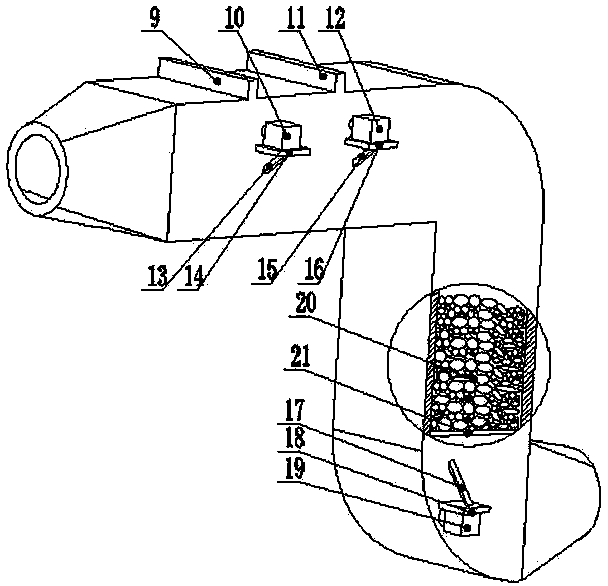

一種便捷高效基于單片機自動控制的水處理設備，包括外壁和控制系統，所述的外壁一端設置有進水口，所述的外壁另一端設置有出水孔，所述的外壁還設置有第一網板槽、第二網板槽和連接孔，所述的第一網板槽設置有第一網板，所述的第二網板槽設置有第二網板，所述的第一網板設置有第一齒條，所述的第一網板通過第一齒條與固接于第一電動機軸的第一齒輪相嚙合，所述的控制系統包括有第一電動機驅動模塊、按鍵模塊、主控制器模塊、第二電動機驅動模塊、第三電動機驅動模塊和壓力傳感器，所述的壓力傳感器與主控制器相連接，所述的主控制器還連接有第一電動機驅動模塊、按鍵模塊、第二電動機驅動模塊和第三電動機驅動模塊。
所述的第二網板上設置有第二齒條，所述的第二網板通過第二齒條與固接于第二電動機軸的第二齒輪相嚙合，所述的連接孔處設置有第三電動機，所述的第三電動機軸端設置有第三齒輪，所述的第三齒輪與第三內齒輪相嚙合，所述的第三內齒輪滑動連接與外壁。
所述的外壁內部還設置有過濾層，所述的過濾層下部設置有固定于外壁內側的擋板，所述的擋板設置有有用使水流出的小孔，所述的擋板下部設置有壓力傳感器。
根據本技術方案，優選地，所述的主控制器還連接有復位模塊、晶振模塊、屏顯模塊和聲音模塊，所述的復位模塊與主控制器的RST管腳相連，所述的晶振模塊與主控器的XTAL1和XTAL2管腳相連。
根據本技術方案，優選地，所述的外壁內側還設置有第一卡槽和第二卡槽，所述的外壁下端設置有開孔，所述的外壁外側設置有第一支架、第二支架和第三支架，所述的第一支架上固接有第一平板，所述的第一電動機以任何公知的手段固定于第一平板，所述的第二支架上固接有第二平板，所述的第二電動機以任何公知的手段固定于第二平板，所述的第三支架上固接有第三平板，所述的第三電動機以任何公知的手段固定于第三平板。
根據本技術方案，優選地，所述的第一網板還設置有第一密封墊和第一過濾網，所述的第二網板還設置有第二密封墊和第二過濾網，所述的第三內齒輪的兩端設置有第三密封墊，所述的第二過濾網的空隙小于第一過濾網的空隙。
根據本技術方案，優選地，所述的與主控制器相連的按鍵模塊包括有電動機選擇按鍵、正轉、停止和反轉。
根據本技術方案，進一步優選地，所述的主控制器為51系列單片機，所述的第一電動機驅動模塊包括有第一電動機驅動器，所述的第一電動機驅動器為L298N步進電動機驅動器，所述的第二電動機驅動模塊包括有第二電動機驅動器，所述的第二電動機驅動器為L298N步進電動機驅動器，所述的第三電動機驅動模塊包括有第三電動機驅動器，所述的第三電動機驅動器為L298N步進電動機驅動器。
與現有技術相比，本實用新型的有益之處是：
1、該裝置設置有空隙不等地第一過濾網和第二過濾網，可以主次分離水中的雜物;
2、該裝置設置有壓力傳感器和屏顯模塊，壓力傳感器感應的壓力值可以通過屏顯模塊顯示出來，并且該裝置還設置有聲音模塊，當壓力值過大時，聲音模塊可以發出報警音，以起到保護該裝置的目的;
3、該裝置設置采用機電一體化地控制方式，可以輕松地控制第一網板、第二網板和第三內齒輪的運動。
