申請日2014.10.17
公開(公告)日2015.01.28
IPC分類號A01K63/00; A01G31/02; A01K63/04
摘要
利用生活污水生態養殖景觀裝置，包括圓柱形養殖池和抽水泵，所述養殖池內設置有圓柱形第一凈化池，圓柱形第一凈化池內設置有圓柱形第二凈化池，圓柱形第二凈化池內設置有生態處理池，所述生態處理池底端設置有沉淀隔板，沉淀隔板將生態處理池上下分隔為生態處理腔和沉淀腔，生態處理腔內設置有生態細微填料，所述第二凈化池池壁底部設置與第一凈化池連通的溢流孔，第一凈化池和第二凈化池內從下至上依次設置有粗填料層、中粗填料層和細填料層，養殖池底端設置有抽水泵，抽水泵上連接有出水管，出水管另一端與生態處理池內的沉淀腔連通，出水管中間段連通有生活污水管。本實用新型水體循環利用，環保節約，觀賞性得到了增強。
權利要求書
1.利用生活污水生態養殖景觀裝置，包括圓柱形養殖池和抽水泵，其特征在于，所述養殖池內設置有圓柱形第一凈化池，圓柱形第一凈化池內設置有圓柱形第二凈化池，圓柱形第二凈化池內設置有生態處理池，所述生態處理池底端設置有沉淀隔板，沉淀隔板將生態處理池上下分隔為生態處理腔和沉淀腔，生態處理腔內設置有生態纖維填料，所述第二凈化池池壁底部設置與第一凈化池連通的溢流孔，第一凈化池和第二凈化池內從下至上依次設置有粗填料層、中粗填料層和細填料層，養殖池底端設置有抽水泵，抽水泵上連接有出水管，出水管另一端與生態處理池內的沉淀腔連通，出水管中間段連通有生活污水管。
2.如權利要求1所述的利用生活污水生態養殖景觀裝置，其特征在于，所述第一凈化池和第二凈化池細填料層上種植有水生植物。
3.如權利要求1所述的利用生活污水生態養殖景觀裝置，其特征在于，所述抽水泵與生活污水管之間的出水管上設置有電磁開關閥門。
4.如權利要求1所述的利用生活污水生態養殖景觀裝置，其特征在于，所述生態纖維填料頂端設置有塑料浮子，生態纖維填料底部與沉淀隔板上端連接，生態纖維填料呈絲條狀，絲條表面呈微波狀。
5.如權利要求1所述的利用生活污水生態養殖景觀裝置，其特征在于，所述生態處理池高度比第二凈化池高，第二凈化池高度比第一凈化池高，第一凈化池高度比養殖池高。
6.如權利要求1所述的利用生活污水生態養殖景觀裝置，其特征在于，所述細填料層粒徑為4-8mm;中粗填料層粒徑為10-30mm;粗填料層粒徑為50-80mm。
7.如權利要求3所述的利用生活污水生態養殖景觀裝置，其特征在于，所述電磁開關閥門和抽水泵通過導線與外設控制器連接，抽水泵上設置有定時裝置。
說明書
利用生活污水生態養殖景觀裝置
技術領域
本實用新型涉及觀賞養殖技術領域，具體是利用生活污水生態養殖景觀裝置。
背景技術
養殖觀賞魚類和種植景觀植物是家庭和許多公共場所美化環境常用的方法之一，在美化生活環境的同時，還可養殖可食用的無公害魚類或種植有機蔬菜，以保證食品安全，保證家人的身體健康，已經受人們到越來越多的關注。
由于投喂的殘餌以及魚類自身的糞便，使水中的氮、磷濃度升高，水質很快就會惡化。目前使用的魚草混養型魚缸需要定期的換水，并清除魚的排泄廢物，這樣才能保證水體中氮磷的平衡。經常換水不但浪費水資源，而且水質的頻繁變化也對魚類健康有不利影響。
現有植物種植景觀一般采用盆栽式，或者較大一點的花臺。這類盆栽或花臺要求至少三天需要澆水一次，并且需間隔性的施肥，由于管理麻煩，造成植物盆栽長勢不穩定，容量枯死。
在這同時，家庭生活每天都會產生大量的生活污水，這類生活污水富含氮、磷等營養物質，有機質豐富，而這些營養物質正好是動物植物生長所必須的元素。目前我國家庭生活污水一方面是集中收集納入污水處理廠集中處理，另一面有大量生活污水未經任何處理直接排放。生活污水集中收集的部分會給嚴重不足的市政處理設施帶來壓力，未經處理的部分又會給環境帶來嚴重破壞。
現有公布的一種使用生活污水的一體化生態景觀裝置利用生活污水進行養殖，節約了水資源，且養殖池內水也能循環利用，但養殖池內投喂的殘餌以及魚類自身的糞便得不到有效的處理，最終還是會導致水質中氮磷含量過高，這對魚類的健康生長不利。
實用新型內容
本實用新型的目的在于提供一種池水生態凈化可靠，池水循環利用，動植物相結合的利用生活污水生態養殖景觀裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本實用新型提供如下技術方案：

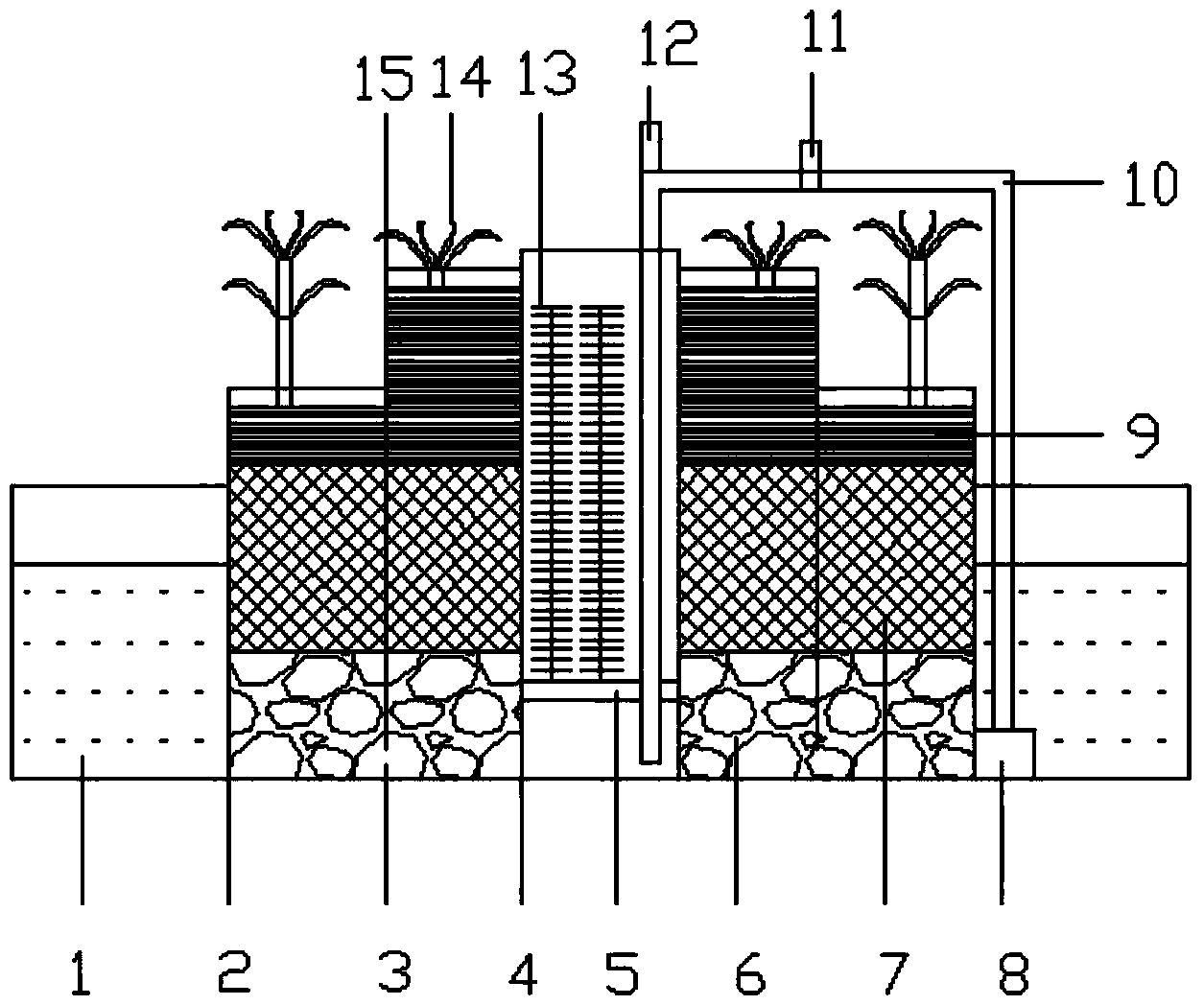

利用生活污水生態養殖景觀裝置，包括圓柱形養殖池和抽水泵，所述養殖池內設置有圓柱形第一凈化池，圓柱形第一凈化池內設置有圓柱形第二凈化池，圓柱形第二凈化池內設置有生態處理池，所述生態處理池底端設置有沉淀隔板，沉淀隔板將生態處理池上下分隔為生態處理腔和沉淀腔，生態處理腔內設置有生態纖維填料，所述第二凈化池池壁底部設置與第一凈化池連通的溢流孔，第一凈化池和第二凈化池內從下至上依次設置有粗填料層、中粗填料層和細填料層，養殖池底端設置有抽水泵，抽水泵上連接有出水管，出水管另一端與生態處理池內的沉淀腔連通，出水管中間段連通有生活污水管。
進一步的，所述第一凈化池和第二凈化池細填料層上種植有水生植物。
進一步的，所述抽水泵與生活污水管之間的出水管上設置有電磁開關閥門。
進一步的，所述生態纖維填料頂端設置有塑料浮子，生態纖維填料底部與沉淀隔板上端連接，生態纖維填料呈絲條狀，絲條表面呈微波狀。
進一步的，所述生態處理池高度比第二凈化池高，第二凈化池高度比第一凈化池高，第一凈化池高度比養殖池高。
進一步的，所述細填料層粒徑為4-8mm;中粗填料層粒徑為10-30mm;粗填料層粒徑為50-80mm。
進一步的，所述電磁開關閥門和抽水泵通過導線與外設控制器連接，抽水泵上設置有定時裝置。
在本實用新型中，定時裝置會定時控制抽水泵將養殖池內的渾濁的池水抽入生態處理池內的沉淀腔中，池水中懸浮的殘余餌料和糞便經過沉淀隔板得到了第一步過濾，生態纖維填料對池水進行二次過濾和分解，處理后的水漫過生態處理池頂進入第二凈化池進行第三次處理，水體通過重力作用滲透到第二凈化池底，接著，水體通過第二凈化池底側壁上的溢流孔進入第一凈化池進行第四次處理，最后水體漫過第一凈化池頂流進養殖池內， 本實用新型利用水體、養殖魚、水生植物組成立體的景觀裝置，結合微生物凈化處理、物理凈化、化學凈化為一體構造了一個小型的生態循環養殖景觀系統，通過生態處理池和凈化池內填料中的微生物對水體中懸浮物過濾分解，水生植物通過光合作用吸收分解后的富營養物質，這形成了一個高效的生態循環系統，經過多層處理，養殖池水得到了顯著的凈化，養殖魚群得到了健康成長，植物得到了良好生長，同時，家庭生活用水通入生態處理池內，補充了養殖景觀裝置中的池水，不僅節約了大量水資源，同時還對市政處理設施減輕了壓力。綜上，本實用新型水體循環利用，環保節約，觀賞性得到了增強。
