申請日2014.10.17

　　公開(公告)日2015.01.07

　　IPC分類號C02F9/14

　　摘要

　　本發明提供了一種人造板廢水處理系統及工藝，人造板廢水處理系統包括物化分離池、集水調節池、氣浮反應池、配水槽、厭氧流化床、水解流化床、好氧流化床、混凝反應池、微濾裝置、O3氧化塔、清水池、事故池，其中采用厭氧流化床、水解流化床和好氧流化床的三級生物流化床組合對進行廢水生物處理是本系統的技術關鍵。和常規采用固定床和活性污泥系統的人造板廢水處理工藝相比，應用本系統并設計好相關工序的工藝參數對人造板廢水進行處理，應用于高濃度難降解有機廢水的處理方面具有獨特的優勢，系統關鍵設備體積小，整套系統具有較強的抗沖擊負荷的能力，而且污泥降解充分，不存在污泥膨脹的問題。


　　權利要求書

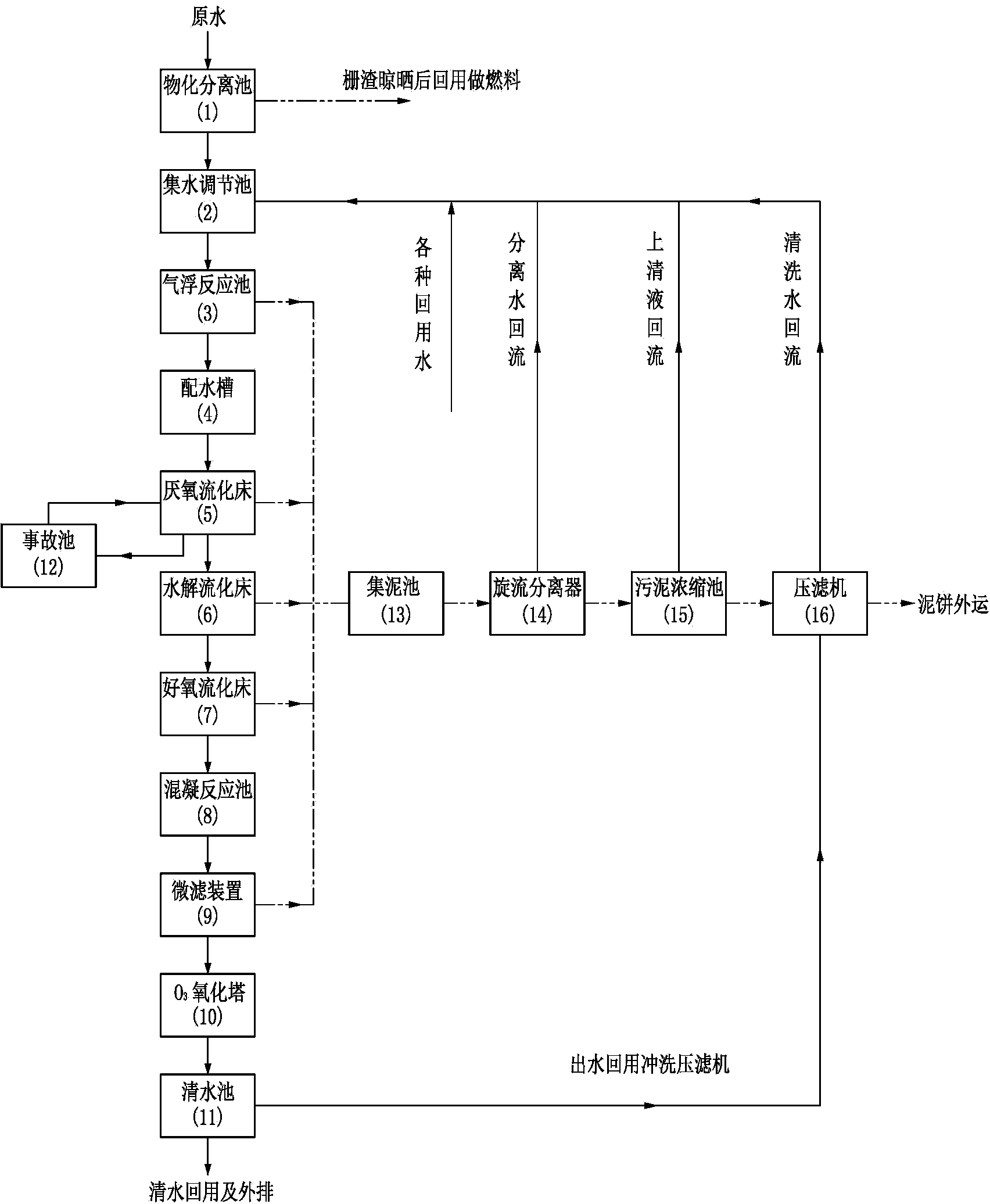

　　1.一種人造板廢水處理系統，其特征是：包括物化分離池(1)、集水調節池(2)、氣浮反應池(3)、配水槽(4)、厭氧流化床(5)、水解流化床(6)、好氧流化床(7)、混凝反應池(8)、微濾裝置(9)、O3氧化塔(10)、清水池(11)、事故池(12)，其中物化分離池(1)設有原水的入口，物化分離池(1)出口連接至集水調節池(2)，集水調節池(2)出口連接至氣浮反應池(3)，氣浮反應池(3)的水路出口連接至配水槽(4)，配水槽(4)的出口連接至厭氧流化床(5)，厭氧流化床(5)的水路出口連接至水解流化床(6)，厭氧流化床(5)還與事故池(12)交互連接，水解流化床(6)的水路出口連接至好氧流化床(7)，好氧流化床(7)的水路出口連接至混凝反應池(8)，混凝反應池(8)的出口連接至微濾裝置(9)，微濾裝置(9)的水路出口連接至O3氧化塔(10)，O3氧化塔(10)的出口連接至清水池(11)，清水池(11)設置有回用及外排的出口水路。

　　2.根據權利要求1所述的人造板廢水處理系統，其特征是：該系統還設有污泥處理系統，包括集泥池(13)、旋流分離器(14)、污泥濃縮池(15)、壓濾機(16)，其中氣浮反應池(3)、厭氧流化床(5)、水解流化床(6)、好氧流化床(7)、微濾裝置(9)的泥路出口均連接至集泥池(13)，集泥池(13)的泥路出口連接至旋流分離器(14)，旋流分離器(14)的泥路出口連接至污泥濃縮池(15)，污泥濃縮池(15)的泥路出口連接至壓濾機(16)，由壓濾機(16)將污泥壓縮成泥餅。

　　3.根據權利要求2所述的人造板廢水處理系統，其特征是：所述清水池(11)設置有出口水路連接至壓濾機(16)對其進行沖洗;所述旋流分離器(14)、污泥濃縮池(15)、壓濾機(16)的水路出口均連接回流至集水調節池(2)，集水調節池(2)還設置有承接其他各種回用水的入口。

　　4.一種基于權利要求1所述的人造板廢水處理系統的人造板廢水處理工藝，其特征是：包括以下步驟：

　　1)、所有廢水通過自流進入物化分離池(1)，經過篩網除去雜物與大顆粒懸浮物，通過沉砂除去沉淀物，實現物理分離;

　　2)、物化分離池(1)的出水進入集水調節池(2)，進行水量調峰與均和水質;

　　3)、集水調節池(2)的出水由泵送入尼可尼泵驅動的氣浮反應池(3)，再進入配水槽(4)，在配水槽(4)中通過計量將廢水以穩定的流量輸送至厭氧流化床(5)，進入?yún)捬醴磻?yīng)器的廢水量可以通過與厭氧流化床(5)交互連接的事故池(12)進行緩沖和調節;

　　4)、廢水經過厭氧流化床(5)，水解流化床(6)，好氧流化床(7)三級流化床組合進行生物綜合處理;

　　5)、經三級流化床組合生物處理后的出水再經過混凝反應池(8)混凝、微濾裝置(9)微濾與O3氧化塔(10)氧化和吸附的協同作用，使總出水指標低于國家一級標準的限值。

　　5.根據權利要求4所述的人造板廢水處理工藝，其特征是：所述步驟3、4、5中的氣浮反應池(3)、厭氧流化床(5)、水解流化床(6)、好氧流化床(7)、微濾裝置(9)所分離和沉淀出來的泥漿集中排放至集泥池(13)，然后在經過旋流分離器(14)對污泥進行泥水分離，再經污泥濃縮池(15)對泥漿進行濃縮，最后再經壓濾機(16)將污泥壓縮成泥餅外運。

　　6.根據權利要求5所述的人造板廢水處理工藝，其特征是：對于壓濾機(16)的沖洗還可以從清水池(11)中引水進行;從旋流分離器(14)分離出來的污水、污泥濃縮池沉淀(15)產生的上清液以及壓濾機(16)的清洗水都可以通過管路回流至集水調節池(2)使用。

　　說明書

　　一種人造板廢水處理系統及工藝

　　技術領域

　　本發明涉及一種廢水處理系統及工藝，具體是一種人造板廢水處理系統及工藝，屬于環境工程技術領域。

　　背景技術

　　在人造纖維板的生產過程中，廢水主要來自木塞螺旋排水、制纖、雨水排水等，其中木塞螺旋排水為熱磨機木塞螺旋擠壓木片擠出的污水，此類廢水中主要污染物是磨纖加工中產生的水活性物質、流失的細小纖維及輔料。此類廢水具有以下特點：

　　1)、水中有機物濃度高，難降解的有機物占的比重大。中密度纖維板生產廢水中的污染物中，有機物質占88.8%～91.2%，無機物占11.2%～8.8%。有機物主要是碳水化合物，其中溶解性的有機物質占40%～60%，廢水COD濃度在20000～30000 mg/L之間。在有機污染物中，糖類約占70%、木素約占10%、樹脂類約占20%。

　　2)、廢水中所含的樹脂類化合物包括樹脂酸、長鏈脂肪酸、單寧類化合物等是對廢水厭氧生化處理過程影響較大的抑制性物質。在進入生物處理之前必須有效分離。

　　3)、廢水中含有大量的不溶性雜質成分，包括泥沙、樹皮、粘土微粒、細小木屑及木質粉塵，這些成分以懸浮物或膠體狀存在于廢水中。其中，膠態懸浮體所占比重相當大，能保持相當長時間的穩定性，呈分散狀態，自然沉淀難以去除。

　　因此人造板生產所產生的廢水必須經過處理后才能進行排放，但要處理達到能夠回用于生產的標準有一定難度。本行業一般采用活性污泥法處理系統或固定床生物反應器對人造板廢水進行處理，這些方法對人造板生產所產生的高濃度難降解的有機廢水處理效果普遍不是很理想，而且占地面積大，污泥降解不充分造成產生的污泥過多等眾多缺點。

　　發明內容

　　為了解決目前常規人造板廢水處理方法的上述諸多不足之處，本發明提供了一種采用具有國際先進水平的A/O(厭氧/好氧)生物流化床組合形成的人造板廢水處理系統及基于此系統的廢水處理工藝，應用此系統及工藝處理過的人造板廢水，出水可以達到回用要求。

　　本發明所采取的具體技術方案如下：

　　一種人造板廢水處理系統，其特征是：包括物化分離池、集水調節池、氣浮反應池、配水槽、厭氧流化床、水解流化床、好氧流化床、混凝反應池、微濾裝置、O3氧化塔、清水池、事故池，其中物化分離池設有原水的入口，物化分離池出口連接至集水調節池，集水調節池出口連接至氣浮反應池，氣浮反應池的水路出口連接至配水槽，配水槽的出口連接至厭氧流化床，厭氧流化床的水路出口連接至水解流化床，厭氧流化床還與事故池交互連接，水解流化床的水路出口連接至好氧流化床，好氧流化床的水路出口連接至混凝反應池，混凝反應池的出口連接至微濾裝置，微濾裝置的水路出口連接至O3氧化塔，O3氧化塔的出口連接至清水池，清水池設置有回用及外排的出口水路。

　　所述人造板廢水處理系統還設有污泥處理系統，包括集泥池、旋流分離器、污泥濃縮池、壓濾機，其中氣浮反應池、厭氧流化床、水解流化床、好氧流化床、微濾裝置的泥路出口均連接至集泥池，集泥池的泥路出口連接至旋流分離器，旋流分離器的泥路出口連接至污泥濃縮池，污泥濃縮池的泥路出口連接至壓濾機，由壓濾機將污泥壓縮成泥餅。

　　所述清水池設置有出口水路連接至壓濾機對其進行沖洗。所述旋流分離器、污泥濃縮池、壓濾機的水路出口均連接回流至集水調節池。集水調節池還設置有承接其他各種回用水的入口。

　　一種人造板廢水處理工藝，其特征是：包括以下步驟：

　　1)、所有廢水通過自流進入物化分離池，經過篩網除去雜物與大顆粒懸浮物，通過沉砂除去沉淀物，實現物理分離。

　　2)、物化分離池的出水進入集水調節池，進行水量調峰與均和水質。

　　3)、集水調節池的出水由泵送入尼可尼泵驅動的氣浮反應池，再進入配水槽，在配水槽中通過計量將廢水以穩定的流量輸送至厭氧流化床，進入?yún)捬醴磻?yīng)器的廢水量可以通過與厭氧流化床交互連接的事故池進行緩沖和調節。

　　4)、廢水經過厭氧流化床，水解流化床，好氧流化床三級流化床組合進行生物綜合處理。

　　5)、經三級流化床組合生物處理后的出水再經過混凝反應池混凝、微濾裝置微濾與O3氧化塔氧化和吸附的協同作用，使總出水指標低于國家一級標準的限值。

　　更進一步的，所述步驟3、4、5中的氣浮反應池、厭氧流化床、水解流化床、好氧流化床、微濾裝置所處理沉淀的泥漿集中排放至集泥池，然后在經過旋流分離器對污泥進行泥水分離，再經污泥濃縮池對泥漿進行濃縮，最后再經壓濾機將污泥壓縮成泥餅外運。

　　對于壓濾機的沖洗可以從清水池中引水進行。從旋流分離器分離出來的污水、污泥濃縮池沉淀產生的上清液以及壓濾機的清洗水都可以通過管路回流至集水調節池使用。

　　本發明的人造板廢水處理系統及工藝的優點在于：

　　1)、本系統流化床中小粒徑的載體提供了微生物附棲生長的巨大的比表面積，使反應器內能維持較活性污泥法處理系統高得多的微生物濃度，可達到40～50 g/L，從而使反應器的容積負荷提高至2 kg/(m3·d)以上，對難降解的有機物非常有效。

　　2)、本系統流化床的流態化操作方式創造了反應器內良好的傳質條件及其它反應器無可比擬的混合特性，無論是氧還是基質的傳遞速率均較固定床和活性污泥法處理系統有明顯的提高。在高濃度難降解有機廢水的處理方面尤能體現其獨特的優勢。

　　3)、本系統流化床反應體系中維持高于普通生物處理工藝的5～10倍的生物量，加之良好的傳質條件使得生物流化床在維持與常規生物處理工藝相同效果的同時反應器的體積大大減小，從而減小了占地面積，節省水處理設施的固定資產投資。

　　4)、與活性污泥法處理系統相比，本系統具有較強的抗沖擊負荷的能力，而且不存在污泥膨脹的問題。
