申請日2014.10.19

　　公開(公告)日2015.02.25

　　IPC分類號C02F3/00

　　摘要

　　本實用新型公開了一種污水處理后的水質生物檢測池，包括依次通過管道連接的格柵、提升泵、排泥泵、膜組件和回水池，還包括鼓風機、調節池、鼓風機、調節池、膜生物反應池、回水池;所述調節池內包括提升泵、格柵、溢流口和泄流口;調節池內有包括提升泵、格柵、溢流口和泄流口;膜生物反應池內有膜組件(膜反應器)，用來凈化水質，回水池內裝有包括生物檢測片檢測水質;生物檢測片上有顯示屏來顯示水質情況。本實用新型占地小，投資少，處理效果好，管理方便，且用途廣泛，除一般生活污水處理廠，一些工廠也可使用。

　　權利要求書

　　1.一種污水處理后的水質生物檢測池，其特征在于：包括鼓風機、調節池、膜生物反應 池、回水池;所述調節池內包括提升泵、格柵、溢流口和泄流口;所述膜生物反應池包括排 泥泵、膜組件溢流口和泄流口;所述回水池包括生物檢測片、溢流口和泄流口;所述提升泵 安裝在調節池;所述排泥泵安裝在膜生物反應池;所述泄流口均在每個池子的下方;所述溢 流口均在每個池子的右上方高于水面8cm-15cm處。

　　2.根據權利要求1所述的一種污水處理后的水質生物檢測池，其特征在于：所述格柵位 于污水入口處，將污水中的雜物濾出，每1-2天清除一次。

　　3.根據權利要求1所述的一種污水處理后的水質生物檢測池，其特征在于：所述鼓風機 經過風道在調節池泄流口出設有6個鼓風口，并且經過風道連接到膜生物反應池的膜組件下 方。

　　4.根據權利要求1所述的一種污水處理后的水質生物檢測池，其特征在于：所述提升泵 通過水管道與排泥泵相連，所述膜組件上方設有出水口，經過水管道接入回水池內。

　　5.根據權利要求1所述的一種污水處理后的水質生物檢測池，其特征在于：所述生物檢 測片安裝在回水池，生物檢測片上有顯示屏幕。

　　說明書

　　一種污水處理后的水質生物檢測池

　　技術領域

　　本實用新型屬于生物檢測類，具體涉及一種污水處理后的水質生物檢測池。

　　背景技術

　　水是生命之源，凈化污水是目前生活中一項很重要的工作。一般生活污水、工業廢水以 及河水中含有碳水化合物、蛋白質、油脂、木質素等有機物質，以及含有一些有毒物質，這 些污染物可造成水中溶解氧減少，影響魚類和其它水生物的生長，對人體健康也有危害，故 而不能直接排放或者飲用，即使在經過處理之后，我們也需要進行檢測以達到人體衛生安全 標準，國家在安全衛生方面對檢測水質也提出了很高的要求。

　　因此設計一種污水處理后的水質生物檢測池來檢測水質情況，目前也有一些檢測處理的 水池，但占地面積大，投資高，處理效果不是很好�？偨Y(jié)這些缺點之后，設計一種具有占地 少，投資低的污水處理后的水質生物檢測池。

　　發明內容

　　為了解決上述存在的問題，本實用新型提供一種占地小，投資少，處理效果好，管理方 便的污水處理后的水質生物檢測池。

　　本實用新型是通過以下技術方案實現：

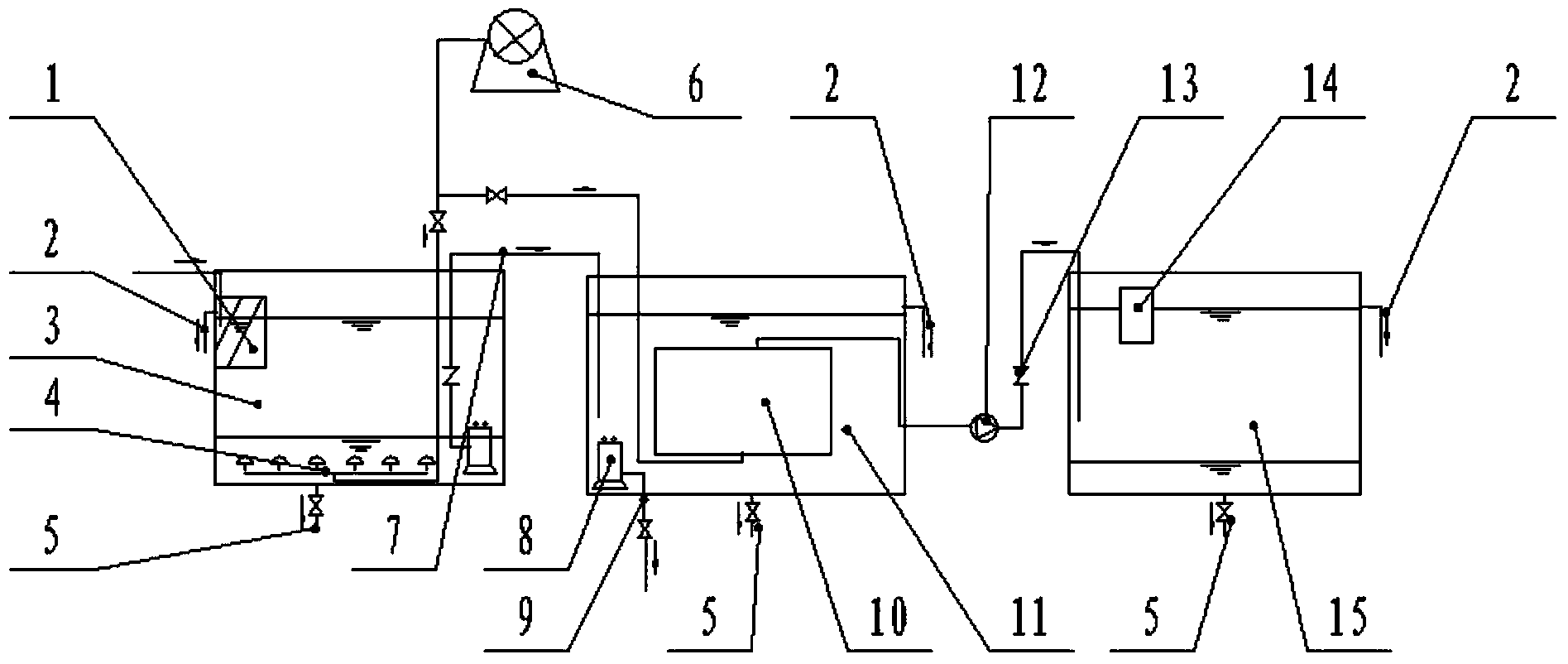

　　一種污水處理后的水質生物檢測池，包括鼓風機、調節池、膜生物反應池、回水池;所 述調節池內包括提升泵、格柵、溢流口和泄流口;所述膜生物反應池包括排泥泵、膜組件溢 流口和泄流口;所述回水池包括生物檢測片、溢流口和泄流口;所述提升泵安裝在調節池; 所述排泥泵安裝在膜生物反應池;所述泄流口均在每個池子的下方;所述溢流口均在每個池 子的右上方高于水面8cm-15cm處。

　　作為本實用新型的進一步優化方案，所述格柵位于污水入口處，將污水中的雜物濾出， 每1-2天清除一次。

　　作為本實用新型的進一步優化方案，所述鼓風機經過風道在調節池泄流口出設有6個鼓 風口，并且經過風道連接到膜生物反應池的膜組件下方。

　　作為本實用新型的進一步優化方案，所述提升泵通過水管道與排泥泵相連，所述膜組件 上方設有出水口，經過水管道接入回水池內。

　　作為本實用新型的進一步優化方案，所述生物檢測片安裝在回水池左側，生物檢測片上 有顯示屏幕。

　　與現有的技術相比，本實用新型的有益效果是：本實用新型占地小，投資少，處理效果 好，管理方便，且用途廣泛，除一般生活污水處理廠，一些工廠也可使用。
