申請日2013.08.21

　　公開(公告)日2014.03.12

　　IPC分類號C02F1/28; B01J20/34; B01J20/20

　　摘要

　　本實用新型公開了一種污水連續處理系統，其創新點在于：包括污水池、活性炭塔、水泵、反沖洗管、沉淀池、外排池;所述活性炭塔塔頂設置入水口，入水口通過管道連接污水池，入水口和污水池之間設有水泵，所述活性炭塔塔底設有出水口，出水口通過另一管道連接沉淀池，所述沉淀池通過外排管道連接外排池，沉淀池和外排池之間設有水泵，所述活性炭塔上還設置有反沖洗進水口和反沖洗出水口，所述反沖洗進水口通過反沖洗進水管連接外排管道，所述反沖洗出水口通過反沖洗出水管連接污水池，在活性炭塔上增設反沖洗進出水口，當活性炭堵塞時，通過反沖洗管道，對活性炭塔進行沖洗，避免活性炭堵塞，對污水進行連續處理，提高污水處理效率及質量。

　　權利要求書

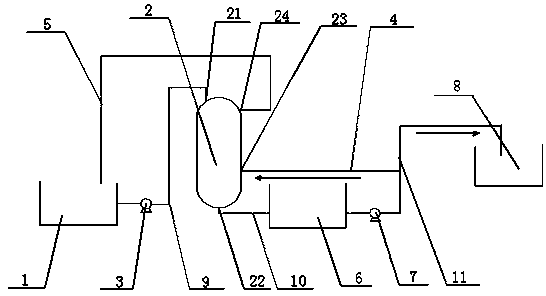

　　1.一種污水連續處理系統，其特征在于：包括污水池、活性炭塔、水泵、反沖洗管、沉淀池、外排池;所述活性炭塔塔頂設置入水口，入水口通過管道連接污水池，入水口和污水池之間設有水泵，所述活性炭塔塔底設有出水口，出水口通過另一管道連接沉淀池，所述沉淀池通過外排管道連接外排池，沉淀池和外排池之間設有水泵，所述活性炭塔上還設置有反沖洗進水口和反沖洗出水口，所述反沖洗進水口通過反沖洗進水管連接外排管道，所述反沖洗出水口通過反沖洗出水管連接污水池。

　　說明書

　　一種污水連續處理系統

　　技術領域

　　本實用新型涉及一種污水連續處理系統。

　　背景技術

　　活性炭吸附塔是處理有機廢氣、臭味處理效果最好的凈化設備�；钚蕴课�附是有效的去除水的臭味、天然和合成溶解有機物、微污染物質等的措施。大部分比較大的有機物分子、芳香族化合物、鹵代炔等能牢固地吸附在活性炭表面上或空隙中，并對腐殖質、合成有機物和低分子量有機物有明顯的去除效果.活性炭吸附作為深度凈化工藝，經常用于廢水的末級處理，也可用于生產用水、生活用水的純化處理。

　　污水中存在一定量的產品，需要利用活性炭塔提留吸收，但是活性炭使用一段時間后，吸附了大量的吸附質，逐步趨向飽和，喪失了工作能力，嚴重時將穿透濾層，因此應進行活性炭的再生或更換。

　　發明內容

　　本實用新型的目的在于針對現有技術中的不足，提供一種能是活性炭塔連續工作，提高活性炭吸收效果的污水連續處理系統。

　　為解決上述技術問題，本實用新型的技術方案為：

　　一種污水連續處理系統，其創新點在于：包括污水池、活性炭塔、水泵、反沖洗管、沉淀池、外排池;所述活性炭塔塔頂設置入水口，入水口通過管道連接污水池，入水口和污水池之間設有水泵，所述活性炭塔塔底設有出水口，出水口通過另一管道連接沉淀池，所述沉淀池通過外排管道連接外排池，沉淀池和外排池之間設有水泵，所述活性炭塔上還設置有反沖洗進水口和反沖洗出水口，所述反沖洗進水口通過反沖洗進水管連接外排管道，所述反沖洗出水口通過反沖洗出水管連接污水池。

　　本實用新型的有益效果：通過在活性炭塔上增設反沖進出水口，當活性炭堵塞或吸附能力減弱時，利用現有的泵，通過反沖洗管道，對活性炭塔進行沖洗，避免活性炭堵塞，對污水進行連續處理，提高污水處理效率及質量。
