申請日2013.08.21

　　公開(公告)日2014.03.26

　　IPC分類號C02F1/44; C02F9/04

　　摘要

　　本實用新型公開了一種用以回收食品廢水并給鍋爐補水的凈化裝置，用于收集食品廢水的原水箱，與所述的原水箱依次經管路連通的增壓泵、超濾裝置、中間水箱、中間水泵、全自動軟水器、精密過濾器，高壓泵和RO裝置以及與上述各組件可控連接的控制器，所述的RO裝置的出水口經管路連通至鍋爐補水管。本實用新型的凈化裝置，通過對食品廢水的處理直接實現鍋爐補水需求，實現了產和用的一體化，通過控制器，如PLC的綜合運用，可實現處理和補水的配合，用多少產多少，能有效避免資源浪費，實現水資源的重復利用，在節約了資源的同時，也為企業帶來了利益。

　　權利要求書

　　1.一種用以回收食品廢水并給鍋爐補水的凈化裝置，其特征在于，用于收 集食品廢水的原水箱，與所述的原水箱依次經管路連通的增壓泵、超濾裝置、 中間水箱、中間水泵、全自動軟水器、精密過濾器，高壓泵和RO裝置以及與上 述各組件可控連接的控制器，所述的RO裝置的出水口經管路連通至鍋爐補水 管。

　　2.如權利要求1所述的凈化裝置，其特征在于，還包括經管路與所述的中 間水箱連通的反洗水泵，所述的反洗水泵經管路連通至超濾裝置的反洗口。

　　3.如權利要求2所述的凈化裝置，其特征在于，所述的原水箱、中間水箱 內分別設置有與所述的控制器信號連通的高位液位傳感器和低位液位傳感器。

　　4.如權利要求3所述的凈化裝置，其特征在于，所述的RO裝置包括兩個 串聯設置的第一RO過濾膜和第二RO過濾膜，其中第一RO過濾膜的原水側與高 壓泵連通，第二RO過濾膜的濃水側與第一RO過濾膜的原水側連通，第二RO過 濾膜的產水側和第一RO過濾膜的產水側共同連接至鍋爐的進水管。

　　說明書

　　用以回收食品廢水并給鍋爐補水的凈化裝置

　　技術領域

　　本實用新型涉及水處理技術領域，特別是涉及一種能回收食品廢水并給鍋 爐補水的凈化裝置。

　　背景技術

　　隨著工業的發展,食品加工行業在社會中占有重要地位，由此產生的廢水也 在不斷的增加，廢水的治理/回收利用是當今社會需要面對的重要問題之一。食 品廢水中含有固體物質，油脂、蛋白質、淀粉等懸浮物，病菌等微生物等，必 須經過嚴格的水處理才能排放。若將處理后的廢水回收利用，不僅為企業收回 部分成本，而且節約了我們寶貴的水資源，但是現在缺乏一種能有效回收廢水 并在利用的凈化裝置。

　　實用新型內容

　　本實用新型的目的是針對現有技術中存在的技術缺陷，而提供一種用以回 收食品廢水并給鍋爐補水的凈化裝置。

　　為實現本實用新型的目的所采用的技術方案是：

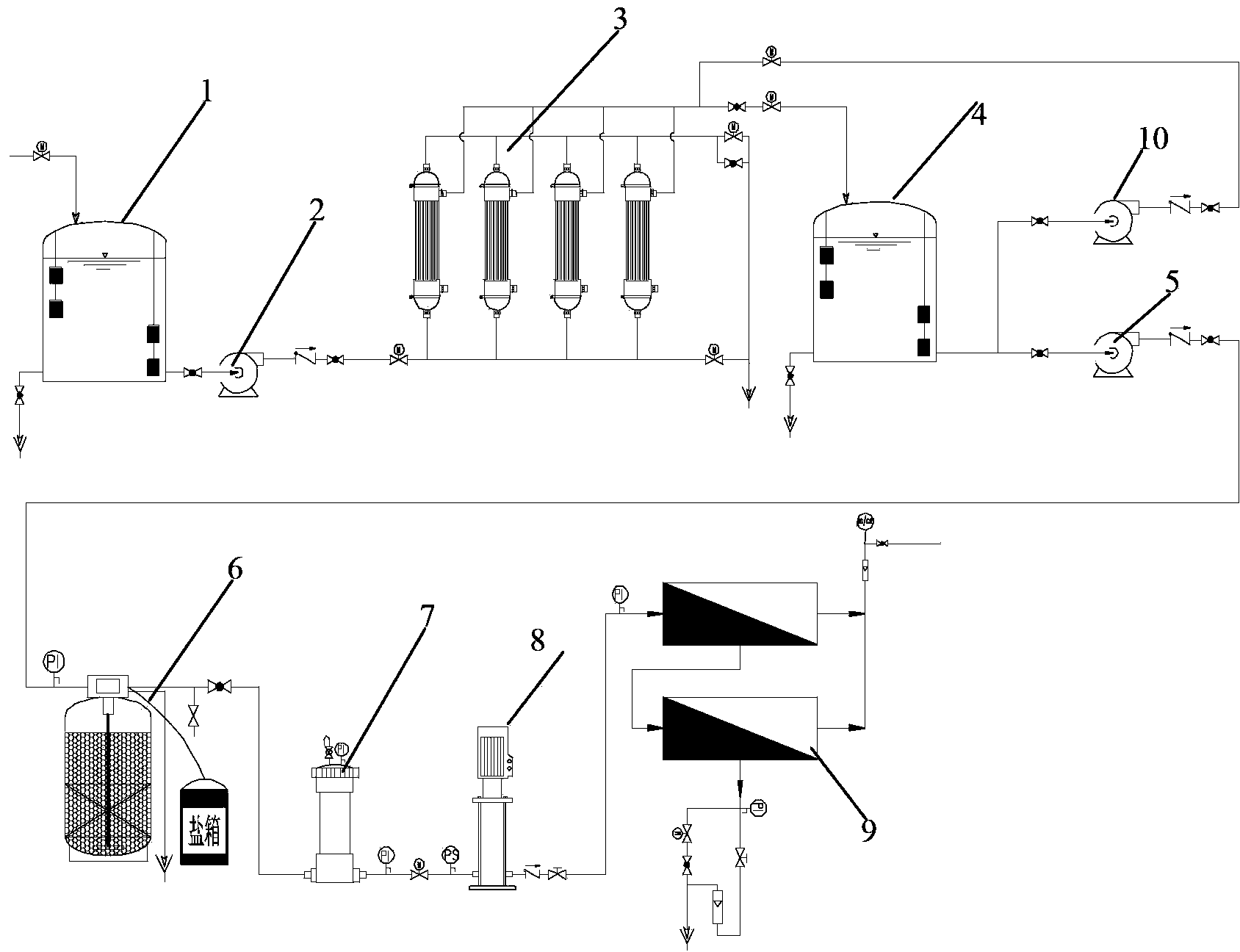

　　一種用以回收食品廢水并給鍋爐補水的凈化裝置，用于收集食品廢水的原 水箱，與所述的原水箱依次經管路連通的增壓泵、超濾裝置、中間水箱、中間 水泵、全自動軟水器、精密過濾器，高壓泵和RO裝置以及與上述各組件可控連 接的控制器，所述的RO裝置的出水口經管路連通至鍋爐補水管。

　　還包括經管路與所述的中間水箱連通的反洗水泵，所述的反洗水泵經管路 連通至超濾裝置的反洗口。

　　所述的原水箱、中間水箱內分別設置有與所述的控制器信號連通的高位液 位傳感器和低位液位傳感器。

　　所述的RO裝置包括兩個串聯設置的第一RO過濾膜和第二RO過濾膜，其中 第一RO過濾膜的原水側與高壓泵連通，第二RO過濾膜的濃水側與第一RO過濾 膜的原水側連通，第二RO過濾膜的產水側和第一RO過濾膜的產水側共同連接 至鍋爐的進水管。

　　與現有技術相比，本實用新型的有益效果是：

　　本實用新型的凈化裝置，通過對食品廢水的處理直接實現鍋爐補水需求， 實現了產和用的一體化，通過控制器，如PLC的綜合運用，可實現處理和補水 的配合，用多少產多少，能有效避免資源浪費，實現水資源的重復利用，在節 約了資源的同時，也為企業帶來了利益。
