申請日2014.10.20

　　公開(公告)日2016.04.27

　　IPC分類號B01D24/14; B01D36/02

　　摘要

　　本發明提供一種高效率污水纖維過濾器，所述過濾器為螺旋狀的中空殼體，所述中空殼體的頂端設有蓋板，底端設有底板;所述中空殼體內設有第一過濾室和第二過濾室;所述第一過濾室和第二過濾室之間通過浮板隔開;所述第一過濾室內設有多條纖維束，所述纖維束的頂端與蓋板的下表面連接，纖維束的底端與浮板的上表面連接;所述第二過濾室內設有多個纖維過濾球;本發明不僅結構簡單，方便操作，而且能夠?qū)ξ鬯�進行多次凈化，提高凈化標準。


　　權利要求書

　　1.一種高效率污水纖維過濾器，其特征在于：所述過濾器為螺旋狀的中空殼體，所述中空殼體的頂端設有蓋板，底端設有底板;所述中空殼體內設有第一過濾室和第二過濾室;所述第一過濾室和第二過濾室之間通過浮板隔開;所述第一過濾室內設有多條纖維束，所述纖維束的頂端與蓋板的下表面連接，纖維束的底端與浮板的上表面連接;所述第二過濾室內設有多個纖維過濾球;所述纖維過濾球為一個圓形中空透明球，所述圓形中空透明球上均勻設有多個小孔;所述圓形中空透明球表面布滿纖維絲;所述圓形中空透明球內部置有過濾材料;所述蓋板上設有小孔，所述小孔上連接有進水口，所述進水口處設有過濾網;所述底板上設有小孔，所述小孔上連接有出水口，所述出水口處設有過濾網。

　　說明書

　　一種高效率污水纖維過濾器

　　技術領域

　　本發明涉及一種過濾器，尤其是一種高效率污水纖維過濾器。

　　背景技術

　　纖維過濾器是以旋翼式纖維濾料為技術核心的系列過濾器。旋翼式纖維濾料它具有顆粒濾料反沖洗洗凈度高、反沖洗及初濾水耗水量少的優點;又有纖維過濾料比表面積大、過濾精度高、截污量大、濾床空隙率高的優點;同時還具有適應不同介質能力強、反沖洗效果好、濾床利用率大的特點。過濾時，旋翼式纖維過濾料在濾器中形成孔隙由上而下是呈上大下小梯度變化分布的近乎理想的濾床，濾床的該結構有利于水中固體懸浮物的有效分離，大的固體懸浮物將在上部被截留，而小的未能被截留的固體懸浮物將下行，由于濾床的空隙逐漸變小，必將在下部被截留。從而在濾器中由旋翼式纖維過濾料形成的濾床不僅具有過濾的高精度，同時也具有過濾的高濾速。濾器反沖洗時，在水流、氣流的強力沖擊下，濾床膨脹，濾料上浮，纖維絲束逐步呈膨松狀態，由于旋翼式纖維過濾料長有旋翼，其旋翼帶動纖維絲束作不充分的旋轉，搖擺，相互沖擊，從而大大地加速了纖維絲束上附著的懸浮顆粒的分離，提高了濾料的清洗速度，節約了反沖洗的用水量，節省了反沖洗的能源。

　　纖維過濾器解決了清洗過程中的各種問題和石英砂等粒狀濾料的過濾精度受濾料粒徑限制，是石英砂等顆粒狀濾料過濾器的更好的新一代產品。過濾器功能：過濾器是各種管道系統中不可缺少的輔助元件，主要作用是過濾介質中的雜質，保護管路上的設備及配件免受磨損和堵塞等情況的發生，還有提高產品純度、凈化氣體等功能。

　　現有技術中，授權公告號為CN201632104U，發明名稱為“纖維過濾器”提供的技術方案為：纖維過濾器，包括過濾箱以及設置于該過濾箱中的第一濾芯，過濾箱下部設有進料口，過濾箱上部設有出料口，第一濾芯包括纖維束、上浮動板以及下連接板，纖維束的上端與上浮動板連接，纖維束的下端與下連接板連接，過濾箱內還設有一個第二濾芯，該第二濾芯位于第一濾芯的上方，第二濾芯包括具有螺旋通道的殼體，以及設置在該殼體的螺旋通道中的活性炭。

　　采用上述方案，過濾箱內還設有一個第二濾芯，該第二濾芯位于第一濾芯的上方，第二濾芯包括具有螺旋通道的殼體，以及設置在該殼體的螺旋通道中的活性炭，通過第二過濾器，對被過濾物進行第二次過濾，使被過濾物中所含有的雜質進一步被清理，這樣有利于提升過濾效果，并且，第二濾芯的殼體上具有螺旋通道，被過濾物沿著螺旋通道的路徑流動，也有利于提升過濾效果。

　　授權公告號為CN202620814U，發明名稱為“纖維過濾器”提供的技術方案為：包括過濾腔體，所述過濾腔體內設有纖維過濾芯，所述過濾腔體的頂部連通有進水管路，所述過濾腔體的底部連通有出水管路，所述過濾腔體連通有反沖洗管路;所述進水管路包括主進水管和與所述主進水管連通的凈化進水管，所述主進水管連接有水泵;所述出水管路包括凈化出水管，所述凈化出水管上設有第一閥門;所述出水管路包括與所述過濾腔體的底部連通的反沖洗進氣管和與所述過濾腔體的頂部連通的反沖洗排水管;所述反沖洗排水管通過第二閥門連通有排污管。

　　本方案，可通過纖維過濾芯進行過濾，尺寸小，成本低;單位過濾面過濾流量較多，截污量較多;過濾水損失小，運行費用低。

　　以上的現有技術，在一定程度上對污水進行了凈化處理，但是對于第一份技術方案，無法對污水進行更深層次的凈化，污水經過處理后的水標準有待提高;對于第二技術方案，結構復雜，增加了污水處理的成本，且裝置無法得到較好的維護。

　　發明內容

　　本發明針對現有技術的不足，提供一種高效率污水纖維過濾器，不僅結構簡單，方便操作，而且能夠?qū)ξ鬯�進行多次凈化，提高凈化標準。

　　為了解決上述技術問題，本發明提供的技術方案為：

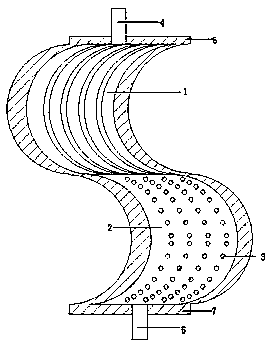

　　一種高效率污水纖維過濾器，所述過濾器為螺旋狀的中空殼體，所述中空殼體的頂端設有蓋板，底端設有底板;所述中空殼體內設有第一過濾室和第二過濾室;所述第一過濾室和第二過濾室之間通過浮板隔開;所述第一過濾室內設有多條纖維束，所述纖維束的頂端與蓋板的下表面連接，纖維束的底端與浮板的上表面連接;所述第二過濾室內設有多個纖維過濾球;

　　作為本發明的進一步優選，所述纖維過濾球為一個圓形中空透明球，所述圓形中空透明球上均勻設有多個小孔;

　　作為本發明的進一步優選，所述圓形中空透明球表面布滿纖維絲;

　　作為本發明的進一步優選，所述圓形中空透明球內部置有過濾材料;

　　作為本發明的進一步優選，所述蓋板上設有小孔，所述小孔上連接有進水口，所述進水口處設有過濾網;

　　作為本發明的進一步優選，所述底板上設有小孔，所述小孔上連接有出水口，所述出水口處設有過濾網。

　　通過以上技術方案，相對于現有技術，本發明具有以下有益效果：

　　本發明的過濾器為螺旋狀的中空殼體，通過螺旋狀的設計，在污水的凈化過程中，可以對污水進行全面積的過濾，增加了過濾范圍，提高凈化效果;

　　中空殼體內設有第一過濾室和第二過濾室;所述第一過濾室和第二過濾室之間通過浮板隔開;所述第一過濾室內設有多條纖維束，所述纖維束的頂端與蓋板的下表面連接，纖維束的底端與浮板的上表面連接;通過多條纖維束對污水進行過濾，不僅節省成本，而且纖維束的體積小，凈化效果好;

　　在第二過濾室內設有多個纖維過濾球;所述纖維過濾球為一個圓形中空透明球，所述圓形中空透明球上均勻設有多個小孔;所述圓形中空透明球表面布滿纖維絲;使用表面布滿纖維絲的圓形中空透明球，不限于位置，纖維過濾球可以在污水內進行全方位凈化，進一步提高凈化效果;

　　圓形中空透明球內部置有過濾材料，進一步提升了凈化效果;

　　在進水口與出水口分別設有過濾網，進水口的過濾網進行初次過濾，出水口的過濾網進行最終過濾，確保污水過濾干凈。
