申請日2014.10.20

　　公開(公告)日2016.06.29

　　IPC分類號B01D36/02

　　摘要

　　本發明提供一種高效纖維水處理凈化器，所述高效纖維水處理凈化器包括第一凈化裝置、第二凈化裝置和第三凈化裝置，且所述第一凈化裝置、第二凈化裝置和第三凈化裝置順次連接;所述第一凈化裝置包括第一螺旋形彎曲管道和第二螺旋形彎曲管道，所述第二螺旋形彎曲管道設置在第一螺旋形彎曲管道的內部，且所述第二螺旋形彎曲管道上均勻分布有小孔;所述第二凈化裝置內設有多條纖維束;所述第三凈化裝置內均勻布滿纖維絲;本發明不僅結構簡單，操作方便，而且通過三層過濾，使污水得到高效凈化。

　　權利要求書

　　1.一種高效纖維水處理凈化器，其特征在于：所述高效纖維水處理凈化器包括第一凈化裝置、第二凈化裝置和第三凈化裝置，且所述第一凈化裝置、第二凈化裝置和第三凈化裝置順次連接;所述第一凈化裝置包括第一螺旋形彎曲管道和第二螺旋形彎曲管道，所述第二螺旋形彎曲管道設置在第一螺旋形彎曲管道的內部，且所述第二螺旋形彎曲管道上均勻分布有小孔;所述第二凈化裝置內設有多條纖維束;所述第三凈化裝置內均勻布滿纖維絲。

　　2.根據權利要求1所述的高效纖維水處理凈化器，其特征在于：所述第一凈化裝置通過第一導管與第二凈化裝置連接，所述第二凈化裝置通過第二導管與第三凈化裝置連接。

　　3.根據權利要求2所述的高效纖維水處理凈化器，其特征在于：所述第二凈化裝置底部設有浮板，所述纖維束的頂端固定在第二凈化裝置的頂部，纖維束的底部固定在浮板上。

　　4.根據權利要求3所述的高效纖維水處理凈化器，其特征在于：所述第一螺旋形彎曲管道與第二螺旋形彎曲管道之間置有過濾材料，所述過濾材料的顆粒大于第二螺旋形彎曲管道上分布的小孔直徑大小。

　　5.根據權利要求4所述的高效纖維水處理凈化器，其特征在于：所述第三凈化裝置內纖維絲的頂端固定在第三凈化裝置的頂部，纖維絲的底端固定在第三凈化裝置的底部。

　　6.根據權利要求5所述的高效纖維水處理凈化器，其特征在于：所述第一凈化裝置上設有進水口，所述第三凈化裝置的一側設有出水口。

　　7.根據權利要求6所述的高效纖維水處理凈化器，其特征在于：所述第一導管、第二導管的兩端均設有過濾網。

　　說明書

　　一種高效纖維水處理凈化器

　　技術領域

　　本發明涉及一種凈化器，尤其是一種高效纖維水處理凈化器。

　　背景技術

　　纖維過濾器是以旋翼式纖維濾料為技術核心的系列過濾器。旋翼式纖維濾料它具有顆粒濾料反沖洗洗凈度高、反沖洗及初濾水耗水量少的優點;又有纖維過濾料比表面積大、過濾精度高、截污量大、濾床空隙率高的優點;同時還具有適應不同介質能力強、反沖洗效果好、濾床利用率大的特點。過濾時，旋翼式纖維過濾料在濾器中形成孔隙由上而下是呈上大下小梯度變化分布的近乎理想的濾床，濾床的該結構有利于水中固體懸浮物的有效分離，大的固體懸浮物將在上部被截留，而小的未能被截留的固體懸浮物將下行，由于濾床的空隙逐漸變小，必將在下部被截留。從而在濾器中由旋翼式纖維過濾料形成的濾床不僅具有過濾的高精度，同時也具有過濾的高濾速。濾器反沖洗時，在水流、氣流的強力沖擊下，濾床膨脹，濾料上浮，纖維絲束逐步呈膨松狀態，由于旋翼式纖維過濾料長有旋翼，其旋翼帶動纖維絲束作不充分的旋轉，搖擺，相互沖擊，從而大大地加速了纖維絲束上附著的懸浮顆粒的分離，提高了濾料的清洗速度，節約了反沖洗的用水量，節省了反沖洗的能源。

　　纖維過濾器解決了清洗過程中的各種問題和石英砂等粒狀濾料的過濾精度受濾料粒徑限制，是石英砂等顆粒狀濾料過濾器的更好的新一代產品。過濾器功能：過濾器是各種管道系統中不可缺少的輔助元件，主要作用是過濾介質中的雜質，保護管路上的設備及配件免受磨損和堵塞等情況的發生，還有提高產品純度、凈化氣體等功能。

　　現有技術中，授權公告號為CN201632104U，發明名稱為“纖維過濾器”提供的技術方案為：纖維過濾器，包括過濾箱以及設置于該過濾箱中的第一濾芯，過濾箱下部設有進料口，過濾箱上部設有出料口，第一濾芯包括纖維束、上浮動板以及下連接板，纖維束的上端與上浮動板連接，纖維束的下端與下連接板連接，過濾箱內還設有一個第二濾芯，該第二濾芯位于第一濾芯的上方，第二濾芯包括具有螺旋通道的殼體，以及設置在該殼體的螺旋通道中的活性炭。

　　采用上述方案，過濾箱內還設有一個第二濾芯，該第二濾芯位于第一濾芯的上方，第二濾芯包括具有螺旋通道的殼體，以及設置在該殼體的螺旋通道中的活性炭，通過第二過濾器，對被過濾物進行第二次過濾，使被過濾物中所含有的雜質進一步被清理，這樣有利于提升過濾效果，并且，第二濾芯的殼體上具有螺旋通道，被過濾物沿著螺旋通道的路徑流動，也有利于提升過濾效果。

　　授權公告號為CN202620814U，發明名稱為“纖維過濾器”提供的技術方案為：包括過濾腔體，所述過濾腔體內設有纖維過濾芯，所述過濾腔體的頂部連通有進水管路，所述過濾腔體的底部連通有出水管路，所述過濾腔體連通有反沖洗管路;所述進水管路包括主進水管和與所述主進水管連通的凈化進水管，所述主進水管連接有水泵;所述出水管路包括凈化出水管，所述凈化出水管上設有第一閥門;所述出水管路包括與所述過濾腔體的底部連通的反沖洗進氣管和與所述過濾腔體的頂部連通的反沖洗排水管;所述反沖洗排水管通過第二閥門連通有排污管。

　　本方案，可通過纖維過濾芯進行過濾，尺寸小，成本低;單位過濾面過濾流量較多，截污量較多;過濾水損失小，運行費用低。

　　以上的現有技術，在一定程度上對污水進行了凈化處理，但是對于第一份技術方案，無法對污水進行更深層次的凈化，污水經過處理后的水標準有待提高;對于第二技術方案，結構復雜，增加了污水處理的成本，且裝置無法得到較好的維護。

　　發明內容

　　本發明針對現有技術的不足，提供一種高效纖維水處理凈化器，不僅結構簡單，操作方便，而且通過三層過濾，使污水得到高效凈化。

　　為了解決上述技術問題，本發明提供的技術方案為：

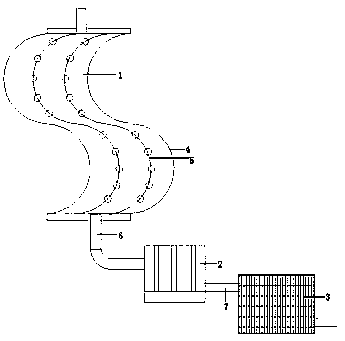

　　一種高效纖維水處理凈化器，所述高效纖維水處理凈化器包括第一凈化裝置、第二凈化裝置和第三凈化裝置，且所述第一凈化裝置、第二凈化裝置和第三凈化裝置順次連接;所述第一凈化裝置包括第一螺旋形彎曲管道和第二螺旋形彎曲管道，所述第二螺旋形彎曲管道設置在第一螺旋形彎曲管道的內部，且所述第二螺旋形彎曲管道上均勻分布有小孔;所述第二凈化裝置內設有多條纖維束;所述第三凈化裝置內均勻布滿纖維絲;

　　作為本發明的進一步優選，所述第一凈化裝置通過第一導管與第二凈化裝置連接，所述第二凈化裝置通過第二導管與第三凈化裝置連接;

　　作為本發明的進一步優選，所述第二凈化裝置底部設有浮板，所述纖維束的頂端固定在第二凈化裝置的頂部，纖維束的底部固定在浮板上;

　　作為本發明的進一步優選，所述第一螺旋形彎曲管道與第二螺旋形彎曲管道之間置有過濾材料，所述過濾材料的顆粒大于第二螺旋形彎曲管道上分布的小孔直徑大小;

　　作為本發明的進一步優選，所述第三凈化裝置內纖維絲的頂端固定在第三凈化裝置的頂部，纖維絲的底端固定在第三凈化裝置的底部;

　　作為本發明的進一步優選，所述第一凈化裝置上設有進水口，所述第三凈化裝置的一側設有出水口;

　　作為本發明的進一步優選，所述第一導管、第二導管的兩端均設有過濾網。

　　通過以上技術方案，相對于現有技術，本發明具有以下有益效果：

　　本發明包括第一凈化裝置、第二凈化裝置和第三凈化裝置，通過三層過濾裝置的過濾，能保證污水得到有效的凈化;

　　第一凈化裝置通過第一導管與第二凈化裝置連接，所述第二凈化裝置通過第二導管與第三凈化裝置連接;通過第一導管與第二導管的連接，能保證污水得到有效的凈化;

　　所述第一凈化裝置包括第一螺旋形彎曲管道和第二螺旋形彎曲管道，所述第二螺旋形彎曲管道設置在第一螺旋形彎曲管道的內部，且所述第二螺旋形彎曲管道上均勻分布有小孔;所述第一螺旋形彎曲管道與第二螺旋形彎曲管道之間置有過濾材料，所述過濾材料的顆粒大于第二螺旋形彎曲管道上分布的小孔直徑大小;能夠基本保證污水中的大顆粒物質被吸附留在第一凈化裝置內，此時通過第二凈化裝置的為中小污水顆粒;

　　所述第二凈化裝置內設有多條纖維束;纖維束能很好的將污水中的中小顆粒進行凈化分離，凈化結束后，纖維束由上至下布滿從大到小的污水顆粒;

　　第三凈化裝置內均勻布滿纖維絲，污水經過第一凈化裝置和第二凈化裝置的過濾之后，已經達到一個凈化標準，此時通過第三凈化裝置內的纖維絲使水的潔凈度得到進一步的提高。
