申請日2014.10.19

　　公開(公告)日2015.01.14

　　IPC分類號C02F3/30

　　摘要

　　一種脈沖復合型MBR污水處理系統，包括設備本體、缺氧段、好氧段、MBR膜反應區，在缺氧段設置有設備檢修孔、進水口;在好氧段設置有曝氣系統;在MBR膜反應區設置有MBR組件、MBR曝氣系統、污泥泵，在MBR膜反應區外連接排水自吸泵;MBR膜組件清洗方式為脈沖式反洗方式。本實用新型不需要經過NO3-的轉換，提高了反應的速度，因此脫氮的效率也比傳統工藝提高很多，脈沖復合型MBR設備將傳統的MBR工藝中各個單元構件集成到一體化設備中，實現了模塊化生產，并且自動化程度也大大提高，使MBR工藝運行更加簡單，適用范圍大大增加。


　　權利要求書

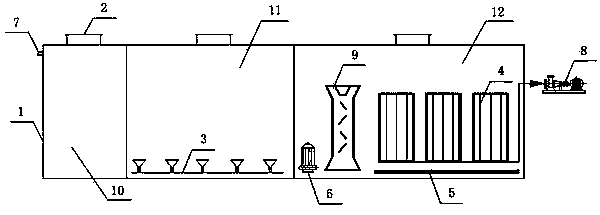

　　1.一種脈沖復合型MBR污水處理系統，包括設備本體(1)、缺氧段(10)、好氧段(11)、MBR膜反應區(12)，其特征在于：所述缺氧段(10)設置有設備檢修孔(2)、進水口(7);所述好氧段(11)設置有曝氣系統(3);所述MBR膜反應區(12)設置有MBR組件、MBR曝氣系統(5)、污泥泵(6)，MBR膜反應區(12)外連接排水自吸泵(8);所述MBR膜組件(4)清洗方式為脈沖式反洗方式。

　　2.根據權利要求1所述的脈沖復合型MBR污水處理系統，其特征在于：在MBR膜反應區(12)還設置有移動式鐵碳固磷裝置(9)。

　　3.根據權利要求1所述的脈沖復合型MBR污水處理系統，其特征在于：所述的MBR膜組件(4)脈沖式反洗方式分為在線清洗和離線清洗。

　　4.根據權利要求3所述的脈沖復合型MBR污水處理系統，其特征在于：所述的在線清洗通過自控系統控制排水自吸泵(8)在停止運行的時間內對膜進行大氣量清洗。

　　5.根據權利要求3所述的脈沖復合型MBR污水處理系統，其特征在于：所述的離線清洗由人工操作實現。

　　6.根據權利要求4所述的脈沖復合型MBR污水處理系統，其特征在于：所述的在線清洗方式為排水自吸泵(8)工作8分鐘停止2分鐘，在停止運行的時間內對膜進行大氣量清洗。

　　說明書

　　一種脈沖復合型MBR污水處理系統

　　技術領域

　　本實用新型屬于污水處理技術領域，涉及一種新型水處理設備。

　　背景技術

　　MBR技術運用于污水處理領域，與傳統污水處理工藝相比，有很多獨特的優點：較高的污泥濃度保證了運行的穩定，出水懸浮物基本為零，剩余污泥量少，無需二沉池，占地面積小。

　　但是常規的MBR污水處理工藝也存在著一些弊端。運行中一直需要很大的曝氣量來沖刷膜絲上的污泥，導致曝氣設備的能耗過高，增大了運行成本;由于MBR在運行中剩余污泥很少甚至為零，因此依靠排泥實現除磷的生物除磷效果不佳。

　　發明內容

　　針對以上缺陷，本實用新型的目的是提供一種脈沖復合型MBR設備，可以有效的解決現有MBR污水處理工藝中的不足之處。

　　本發明創造的技術方案為：

　　一種脈沖復合型MBR污水處理系統，包括設備本體、缺氧段、好氧段、MBR膜反應區，在缺氧段設置有設備檢修孔、進水口;在好氧段設置有曝氣系統;在MBR膜反應區設置有MBR組件、MBR曝氣系統、污泥泵，在MBR膜反應區外連接排水自吸泵;MBR膜組件清洗方式為脈沖式反洗方式。

　　進一步的，本實用新型的脈沖復合型MBR污水處理系統，在MBR膜反應區還設置有移動式鐵碳固磷裝置。

　　進一步的，本實用新型的脈沖復合型MBR污水處理系統，MBR膜組件脈沖式反洗方式分為在線清洗和離線清洗。

　　進一步的，本實用新型的脈沖復合型MBR污水處理系統，在線清洗通過自控系統控制排水自吸泵在停止運行的時間內對膜進行大氣量清洗。

　　進一步的，本實用新型的脈沖復合型MBR污水處理系統，離線清洗由人工操作實現。

　　進一步的，本實用新型的脈沖復合型MBR污水處理系統，在線清洗方式為排水自吸泵工作8分鐘停止2分鐘，在停止運行的時間內對膜進行大氣量清洗。

　　該專利設備采用脈沖式反洗方式來改善能耗高的問題，即在平時運行的時候只需要保持溶解氧在1.0-1.5mg/l范圍內，運行8分鐘后停止排水，在此時進行大氣量的清洗，由于此時沒有排水，膜絲內沒有負壓，附著在膜絲上的污泥更容易脫落，反洗效果更好，由于只是間隙采用大氣量清洗，能耗大大的降低，解決了傳統MBR工藝運行能耗高的問題。

　　MBR系統運行時污泥濃度能達到8000-10000mg/l，同時將溶解氧控制在1.0-1.5mg/l范圍內，在這種情況下，系統內會形成很多的污泥絮體，絮體內部到外部，存在著不同的溶解氧濃度，實現了好氧和缺氧同時存在，這樣的情況下對于氨氮的去除是有利的，可以實現同步短程硝化和反硝化，大大提高氨氮的去除效率。

　　常規的生物硝化反硝化過程：

　　硝化階段：NH4+ NO2- NO3-;

　　反硝化階段：NO3- NO2- N2;

　　短程硝化反硝化過程：NH4+ NO2- N2;

　　可以發現，短程硝化反硝化過程短，不需要經過NO3-的轉換，這大大的提高了反應的速度，因此脫氮的效率也比傳統工藝提高很多。

　　脈沖復合型MBR設備將傳統的MBR工藝中各個單元構件集成到一體化設備中，實現了模塊化生產，并且自動化程度也大大提高，使MBR工藝運行更加簡單，適用范圍大大增加。

　　本實用新型的有益效果：出水水質好，出水懸浮物在1mg/L以下，COD、TN、N-NH3、TP均優于國家《城鎮污水處理廠排放標準》中的一級A指標;能耗低，噸水能耗低于常規二級生化處理工藝及普通MBR設備，能耗僅為是普通MBR的50%左右。
