申請日2014.10.17

　　公開(公告)日2014.12.24

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種再造煙葉廢水處理制備沼氣的工藝，其工藝步驟包括廢水收集、廢水預處理、生成沼氣、出料的后處理。在再造煙葉生產過程中產生的廢水中有大量的含氮、磷、硫等元素的化合物，通過沼氣產生的過程，使生產廢水達到污水排放標準。本發明既充分消耗再造煙葉生產過程廢水的生物質能，又可產生沼氣，產生的沼氣作為新能量回收利用，經過處理后的廢液可作為綠化水源，處理后的污泥作為有機復合肥使用，節能環保，具有環境和經濟雙重效益。


　　權利要求書

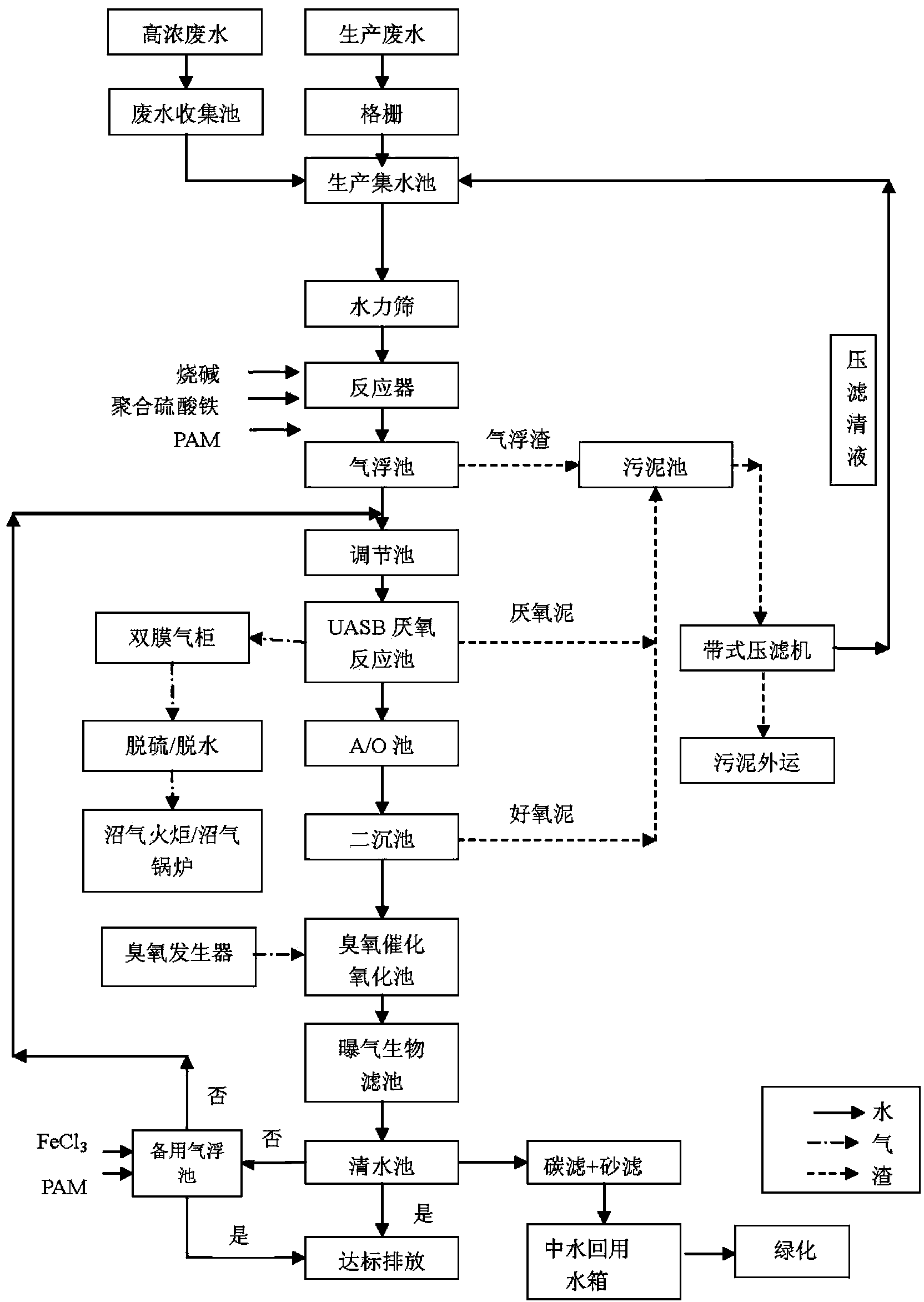

　　1.一種再造煙葉廢水處理制備沼氣的工藝，其工藝步驟如下：

　　(1)廢水收集：包括再造煙葉生產過程中排放的梗液、萃取液、水洗蒸發器廢液的高濃廢水進入廢水收集池，包括再造煙葉生產過程中排放的漿料、白水、泵密封水的生產廢水經過格柵過濾后，與廢水收集池中的高濃廢水混合后一并進入生產集水池;

　　(2)廢水預處理：混合廢水通過水力篩后進入反應器，在反應器內加入燒堿、聚合硫酸鐵、PAM，與混合廢水混合送入氣浮池，生成的氣浮渣送入污泥池做后續處理，混合廢水進入調節池均化水質及調節水量;

　　(3)生成沼氣：經過調節池的混合廢水進入UASB厭氧反應池內進行厭氧反應，產生沼氣經脫硫凈化、脫水干燥后送入沼氣火炬?zhèn)溆�，生成的厭氧泥送入污泥池，UASB厭氧反應池的PH值范圍為6.8~7.8;

　　(4)出料的后處理：產生沼氣后的剩余廢水進入A/O池內進行厭氧好氧反應，去除COD、BOD及脫氮處理，隨后進入二沉池進行固液分離，分離出的好氧泥送入污泥池，廢液送入臭氧催化氧化池進行臭氧催化氧化反應，再送入曝氣生物濾池，進一步去除SS、COD、SOD、硝化、脫氮、除磷，最終送入清水池，廢液達標排放，未達標送入備用氣浮池處理。

　　2.根據權利要求1所述的再造煙葉廢水處理制備沼氣的工藝，其特征在于，送入污泥池中的氣浮渣、厭氧泥、好氧泥經過帶式壓濾機進行壓濾，壓濾后的污泥用于配置有機復合肥，壓濾出的液體送入生產集水池中進行廢水預處理。

　　3.根據權利要求1所述的再造煙葉廢水處理制備沼氣的工藝，其特征在于，步驟(3)中產生的沼氣送入雙膜氣柜初步儲存，先后進行脫硫凈化、脫水干燥后最終送入沼氣火炬或沼氣鍋爐中備用。

　　4.根據權利要求1所述的再造煙葉廢水處理制備沼氣的工藝，其特征在于，步驟(4)中送入清水池中的廢液若達標經過碳濾和砂濾進入中水回用水箱備用，若不達標送入備用氣浮池，通過在備用氣浮池中加入三氯化鐵、PAM使其反應，檢測達標后排放，若不達標送入調節池進一步處理。

　　說明書

　　再造煙葉廢水處理制備沼氣的工藝

　　技術領域

　　本發明涉及一種廢水處理工藝，特別是涉及一種再造煙葉廢水處理制備沼氣的工藝。

　　背景技術

　　再造煙葉廢水中，含有碳水化合物、蛋白質、木質素等有機物質，這些物質以懸浮或溶解狀態存在于污水中，可通過微生物的生物化學作用而分解，在其分解過程中需要消耗氧氣，因而被稱為耗氧污染物。若不及時處理，這種污染物可造成水中溶解氧減少，影響水生生物的生長。水中溶解氧耗盡后，有機物進行厭氧分解，產生硫化氫、氨和硫醇等難聞氣味，使水質進一步惡化。水體中有機物成分非常復雜，耗氧有機物濃度常用單位體積水中耗氧物質生化分解過程中所消耗的氧量表示，即以生化需氧量(BOD)表示。

　　再造煙葉生產過程中產生的廢水成分復雜，其組分不僅取決于紙漿的制作方法，也取決于所產品種和原料的種類等多種因素。造紙工業廢水中的懸浮物質主要來自備料工段的樹皮、草屑、泥沙以及隨水排放的爐灰、礦渣、制漿造紙各工序流失的纖維、填料等;而廢水中BOD主要來源于制漿蒸煮工序，如纖維素分解生成的糖類、醇類、有機酸等，在化學漿中，蒸煮廢液的BOD5發生量占80%以上;廢水中的COD和著色物質主要來源于制漿蒸煮工序的木素及其衍生物;廢水中的有毒物質主要有蒸煮廢液中的粗硫酸鹽皂、漂白廢水中的有機氯化物(如二氯苯酚、氯鄰苯二酚等)，還有微量的汞、酚等，但這些有毒物通常含量甚微，其中關于漂白廢水中的有機氯化物的毒性和“三致”作用，在發達國家中已引起越來越大的關注。

　　目前，厭氧生物技術在我國造紙廢水處理領域得到了廣泛應用。在處理過程中，絕大多數有機物在厭氧菌的作用下分解產生以甲烷為主要成分的沼氣。當前多數造紙廢水處理設施沒有沼氣利用系統，而直接采用燃燒處置，沼氣沒得到資源化利用。利用污水處理過程中產生的沼氣發電是國外目前較為普遍的模式，越來越受到國內外學者的關注。該模式既充分利用沼氣中的生物質能，又可減少沼氣中硫化物等污染物的排放量，具有環境和經濟雙重效益。

　　因此如何有效處理再造煙葉廢水，使其廢水處理過程中回收部分能量是目前亟需解決的問題。

　　發明內容

　　本發明所要解決的技術問題是提供一種再造煙葉廢水處理制備沼氣的工藝，能夠充分消耗再造煙葉廢水中的生物質能，具有環境和經濟雙重效益。

　　為解決上述技術問題，本發明采用的一個技術方案是：提供一種再造煙葉廢水處理制備沼氣的工藝，其工藝步驟如下：

　　(1)廢水收集：包括再造煙葉生產過程中排放的梗液、萃取液、水洗蒸發器廢液的高濃廢水進入廢水收集池，包括再造煙葉生產過程中排放的漿料、白水、泵密封水的生產廢水經過格柵過濾后，與廢水收集池中的高濃廢水混合后一并進入生產集水池;

　　(2)廢水預處理：混合廢水通過水力篩后進入反應器，在反應器內加入燒堿、聚合硫酸鐵、PAM，與混合廢水混合送入氣浮池，生成的氣浮渣送入污泥池做后續處理，混合廢水進入調節池均化水質及調節水量;

　　(3)生成沼氣：經過調節池的混合廢水進入UASB厭氧反應池內進行厭氧反應，產生沼氣經脫硫凈化、脫水干燥后送入沼氣火炬?zhèn)溆�，生成的厭氧泥送入污泥池，UASB厭氧反應池的PH值范圍為6.8~7.8;

　　(4)出料的后處理：產生沼氣后的剩余廢水進入A/O池內進行厭氧好氧反應，去除COD、BOD及脫氮處理，隨后進入二沉池進行固液分離，分離出的好氧泥送入污泥池，廢液送入臭氧催化氧化池進行臭氧催化氧化反應，再送入曝氣生物濾池，進一步去除SS、COD、SOD、硝化、脫氮、除磷，最終送入清水池，廢液達標排放，未達標送入備用氣浮池處理。

　　在本發明一個較佳實施例中，送入污泥池中的氣浮渣、厭氧泥、好氧泥經過帶式壓濾機進行壓濾，壓濾后的污泥用于配置有機復合肥，壓濾出的液體送入生產集水池中進行廢水預處理。此工藝充分再利用廢水資源，使其產生可利用資源。

　　在本發明一個較佳實施例中，步驟(3)中產生的沼氣送入雙膜氣柜初步儲存，先后進行脫硫凈化、脫水干燥后最終送入沼氣火炬或沼氣鍋爐中備用。

　　在本發明一個較佳實施例中，步驟(4)中送入清水池中的廢液若達標經過碳濾和砂濾進入中水回用水箱備用，若不達標送入備用氣浮池，通過在備用氣浮池中加入三氯化鐵、PAM使其反應，檢測達標后排放，若不達標送入調節池進一步處理。

　　本發明的有益效果是：本發明能夠充分消耗再造煙葉廢水中的生物質能，產生的沼氣作為新能量回收利用，經過處理后的廢液可作為綠化水源，處理后的污泥作為有機復合肥使用，節能環保，具有環境和經濟雙重效益。
