公開(公告)日2015.04.01
IPC分類號E03C1/12; E03C1/14; E03C1/182
摘要
本實用新型涉及一種新型廢水回用設備，其包括水池臺、水池、水龍頭、蓄水箱以及過濾器;其中，所述水池嵌設在水池臺上;所述水龍頭安裝于水池臺上，并位于水池上方;所述水池和蓄水箱通過一排水管連接;所述過濾器安裝于排水管上;所述蓄水箱的上部設有一溢水管，底部呈傾斜設置;于所述蓄水箱的底部設有一出水管，側部設有一清淤口;于所述蓄水箱內設有一隔板;所述排水管、蓄水箱的連接處與出水管、蓄水箱的連接處位于隔板的不同側。本實用新型的新型廢水回用設備具有結構簡單，成本低且使用方便等諸多優點，其能將洗手水、洗衣水等生活廢水進行有效處理，并進行二次利用，大大節約了水資源。
權利要求書
1.一種新型廢水回用設備，其特征在于：包括水池臺、水池、 水龍頭、蓄水箱以及過濾器;其中，所述水池嵌設在水池臺上; 所述水龍頭安裝于水池臺上，并位于水池上方;所述水池和蓄水 箱通過一排水管連接;所述過濾器安裝于排水管上;所述蓄水箱 的上部設有一溢水管，底部呈傾斜設置;于所述蓄水箱的底部設 有一出水管，側部設有一清淤口;于所述蓄水箱內設有一隔板; 所述排水管、蓄水箱的連接處與出水管、蓄水箱的連接處位于隔 板的不同側。
2.如權利要求1所述的新型廢水回用設備，其特征在于：于 所述蓄水箱上豎直設置有一透明有機玻璃觀察柱。
3.如權利要求1所述的新型廢水回用設備，其特征在于：于 所述排水管上連接有一排水支管。
4.如權利要求1所述的新型廢水回用設備，其特征在于：于 所述蓄水箱的頂部連接有一排氣管。
說明書
一種新型廢水回用設備
【技術領域】
本實用新型涉及一種廢水回收利用設備，具體涉及一種新型 廢水回用設備，屬于環保設備技術領域。
【背景技術】
隨著水資源的日益緊張，人們逐漸意識到節水的重要性，因 此，市場上也出現了各種各樣的節水裝置。
然而，在日常生活中，人們通常還是將洗手水、洗衣水等生 活廢水直接排掉，沒有對上述生活廢水進行二次利用，造成了大 量水資源的浪費。
因此，為避免上述技術問題，確有必要提供一種新型的新型 廢水回用設備，以克服現有技術中的所述缺陷。
【實用新型內容】
為解決上述技術問題，本實用新型的目的在于提供一種結構 簡單，成本低且使用方便的新型廢水回用設備。

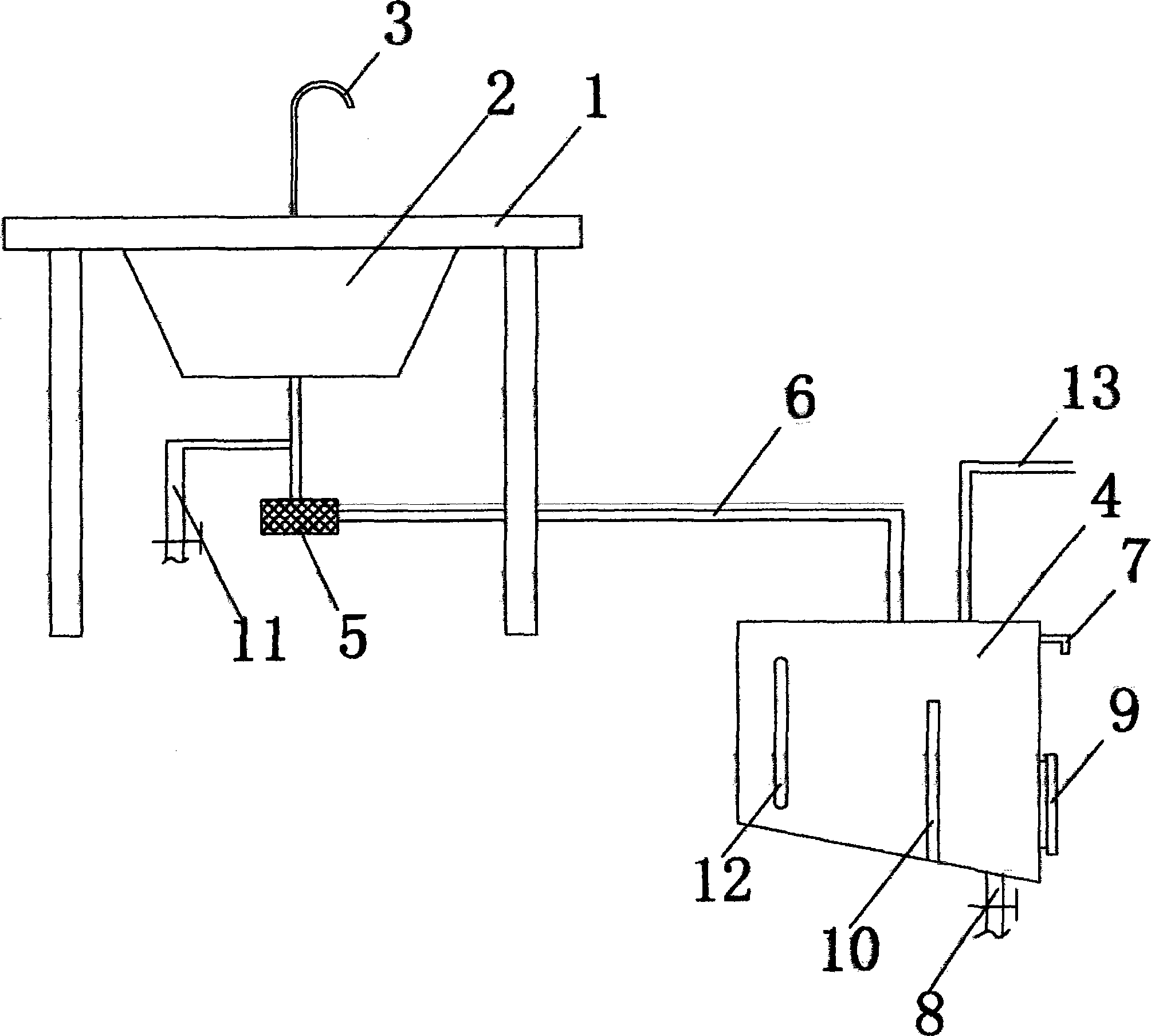

為實現上述目的，本實用新型采取的技術方案為：一種新型廢水回用設備，其包括水池臺、水池、水龍頭、蓄水箱以及過濾 器;其中，所述水池嵌設在水池臺上;所述水龍頭安裝于水池臺 上，并位于水池上方;所述水池和蓄水箱通過一排水管連接;所 述過濾器安裝于排水管上;所述蓄水箱的上部設有一溢水管，底 部呈傾斜設置;于所述蓄水箱的底部設有一出水管，側部設有一 清淤口;于所述蓄水箱內設有一隔板;所述排水管、蓄水箱的連 接處與出水管、蓄水箱的連接處位于隔板的不同側。
本實用新型的新型廢水回用設備進一步設置為：于所述蓄水 箱上豎直設置有一透明有機玻璃觀察柱。
本實用新型的新型廢水回用設備進一步設置為：于所述排水 管上連接有一排水支管。
本實用新型的新型廢水回用設備還設置為：于所述蓄水箱的 頂部連接有一排氣管。
與現有技術相比，本實用新型具有如下有益效果：本實用新 型的新型廢水回用設備具有結構簡單，成本低且使用方便等諸多 優點，其能將洗手水、洗衣水等生活廢水進行有效處理，并進行 二次利用，大大節約了水資源。
