申請日2014.10.18

　　公開(公告)日2015.04.01

　　IPC分類號E03F5/14

　　摘要

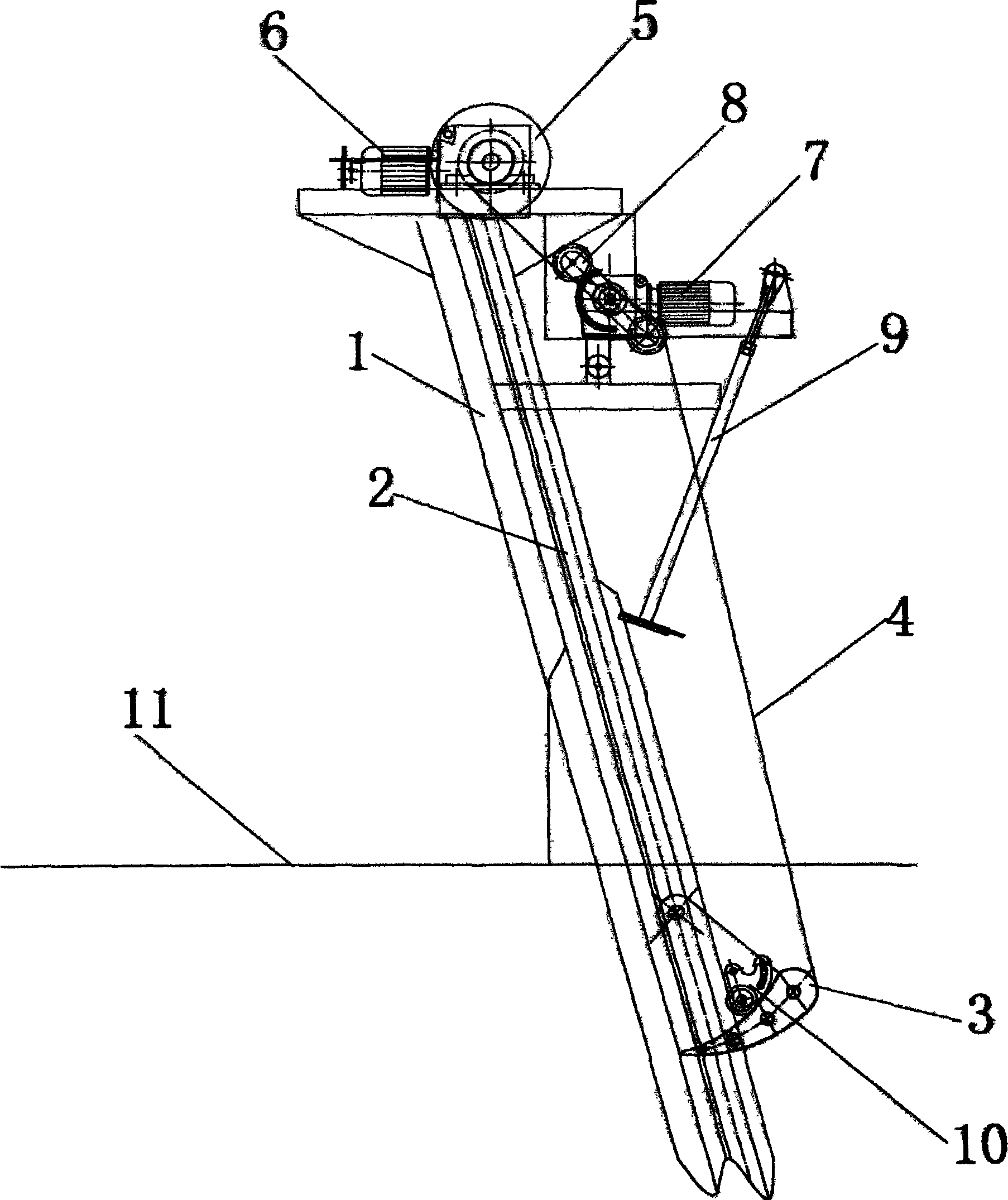

　　本實用新型涉及一種新型下水道污水處理設備，其包括機架、導軌、翻耙斗、鋼絲繩、鋼絲繩輪、升降減速機、翻耙電機、旋臂以及清污推耙;其中，所述導軌安裝在機架上;所述翻耙斗和導軌配合，并能沿導軌運動;所述鋼絲繩一端連接翻耙斗，另一端卷繞至鋼絲繩輪上，且該鋼絲繩亦卷繞至旋臂上;所述鋼絲繩輪、升降減速機分別安裝于機架的頂部，且升降減速機連接并驅動鋼絲繩輪;所述翻耙電機連接并驅動旋臂;所述清污推耙安裝于機架上，其能頂推翻耙斗內的垃圾。本實用新型的新型下水道污水處理設備結構簡單，運行穩定，能夠清理污水中的不易分解的固態物，并保證其他污水設備能正常工作。


　　權利要求書

　　1.一種新型下水道污水處理設備，其特征在于：包括機架、 導軌、翻耙斗、鋼絲繩、鋼絲繩輪、升降減速機、翻耙電機、旋 臂以及清污推耙;其中，所述導軌安裝在機架上;所述翻耙斗和 導軌配合，并能沿導軌運動;所述鋼絲繩一端連接翻耙斗，另一 端卷繞至鋼絲繩輪上，且該鋼絲繩亦卷繞至旋臂上;所述鋼絲繩 輪、升降減速機分別安裝于機架的頂部，且升降減速機連接并驅 動鋼絲繩輪;所述翻耙電機連接并驅動旋臂;所述清污推耙安裝 于機架上，其能頂推翻耙斗內的垃圾。

　　2.如權利要求1所述的新型下水道污水處理設備，其特征在 于：于所述翻耙斗上設有調節輪。

　　說明書

　　一種新型下水道污水處理設備

　　【技術領域】

　　本實用新型涉及一種新型下水道污水處理設備，屬于環保設 備技術領域。

　　【背景技術】

　　隨著城市人民生活水平的提高，城市人口密度增加，下水道 管網不易分解的固態物增多，影響污水處理過程的工作效率，使 其他設備無法正常工作。

　　因此，為解決上述技術問題，確有必要提供一種新型下水道 污水處理設備，以克服現有技術中的所述缺陷。

　　【實用新型內容】

　　為解決上述問題，本實用新型的目的在于提供一種結構簡單， 運行穩定，能夠清理污水中的不易分解的固態物，并保證其他污水設備能正常工作的新型下水道污水處理設備。

　　為實現上述目的，本實用新型采取的技術方案為：一種新型 下水道污水處理設備，其包括機架、導軌、翻耙斗、鋼絲繩、鋼 絲繩輪、升降減速機、翻耙電機、旋臂以及清污推耙;其中，所 述導軌安裝在機架上;所述翻耙斗和導軌配合，并能沿導軌運動; 所述鋼絲繩一端連接翻耙斗，另一端卷繞至鋼絲繩輪上，且該鋼 絲繩亦卷繞至旋臂上;所述鋼絲繩輪、升降減速機分別安裝于機 架的頂部，且升降減速機連接并驅動鋼絲繩輪;所述翻耙電機連 接并驅動旋臂;所述清污推耙安裝于機架上，其能頂推翻耙斗內 的垃圾。

　　本實用新型的新型下水道污水處理設備進一步設置為：于所 述翻耙斗上設有調節輪。

　　與現有技術相比，本實用新型具有如下有益效果：

　　1、本實用新型的新型下水道污水處理設備的翻耙斗利用導軌 上下往返運行，操作簡便安全。

　　2、本實用新型的新型下水道污水處理設備的翻耙斗抓取垃圾 量大，工作效率高。

　　3、本實用新型的新型下水道污水處理設備能將垃圾徹底推向 格柵欄外垃圾池。
