申請日2014.10.17

　　公開(公告)日2015.01.07

　　IPC分類號C02F3/02; C02F3/32

　　摘要

　　本發明公開了一種微曝氣強化生態浮床污水處理裝置，該裝置包括水生植物、漂浮載體、組合填料層、微孔曝氣管道、支架、曝氣機，所述的漂浮載體上設置有種植孔，水生植物通過種植孔種植在漂浮載體上，漂浮在微曝氣強化生態浮床污水處理裝置內的水面上，漂浮載體下方設置有組合填料層，微曝氣管道通過支架環形鋪設在微曝氣強化生態浮床污水處理裝置的底部，曝氣機在裝置底部與微曝氣管道連接。本發明通過微曝氣系統對裝置進行曝氣充氧，從而促進植物根系和組合填料層上微生物的生長，促進微生物系統和水生植物系統的協同作用，可反復利用，不會對水體造成污染，成本低，非常適合在自然水體污染治理中大面積推廣。


　　權利要求書

　　1.一種微曝氣強化生態浮床污水處理裝置，其特征在于，所述的微曝 氣強化生態浮床污水處理裝置包括水生植物、漂浮載體、組合填料層、微孔 曝氣管道、支架、曝氣機，所述的漂浮載體上設置有種植孔，水生植物通過 種植孔種植在漂浮載體上，漂浮在微曝氣強化生態浮床污水處理裝置內的水 面上，漂浮載體下方設置有組合填料層，微曝氣管道通過支架環形鋪設在微 曝氣強化生態浮床污水處理裝置的底部，曝氣機在裝置底部與微曝氣管道連 接。

　　2.如權利要求1所述的微曝氣強化生態浮床污水處理裝置，其特征在 于，微孔曝氣管道采用孔徑為0.03-0.06mm的微孔曝氣管道。

　　說明書

　　一種微曝氣強化生態浮床污水處理裝置

　　技術領域

　　本發明屬于污水凈化領域，尤其涉及一種微曝氣強化生態浮床污水處理裝 置。

　　背景技術

　　生態浮床是一種新型的水體生態原位修復技術。生態浮床是利用水生植物 的修復作用和無土栽培原理，以現代農業為基礎，集合生態工程措施而形成的 水面無土種植植物技術。生態浮床主要依靠浮床植物對水體中污染物質的吸收、 同化作用和植物根系微生物的降解作用來凈化水體，從而實現自然水體的綠色 治理。生態浮床技術在自然水體污染治理方面有著很高的理論研究價值和良好 的實際應用前景。

　　傳統的生態浮床技術受制于植物根系可供微生物附著的表面積非常有限， 自然水體中含氧量不足，生態浮床系統中微生物的數量缺乏，種類相對單一， 生長緩慢，導致凈化效果欠佳。

　　發明內容

　　本發明的目的在于提供一種微曝氣強化生態浮床污水處理裝置，旨在解決 傳統的生態浮床技術受制于植物根系可供微生物附著的表面積非常有限，自然 水體中含氧量不足，生態浮床系統中微生物的數量缺乏，種類相對單一，生長 緩慢，導致凈化效果欠佳的問題。

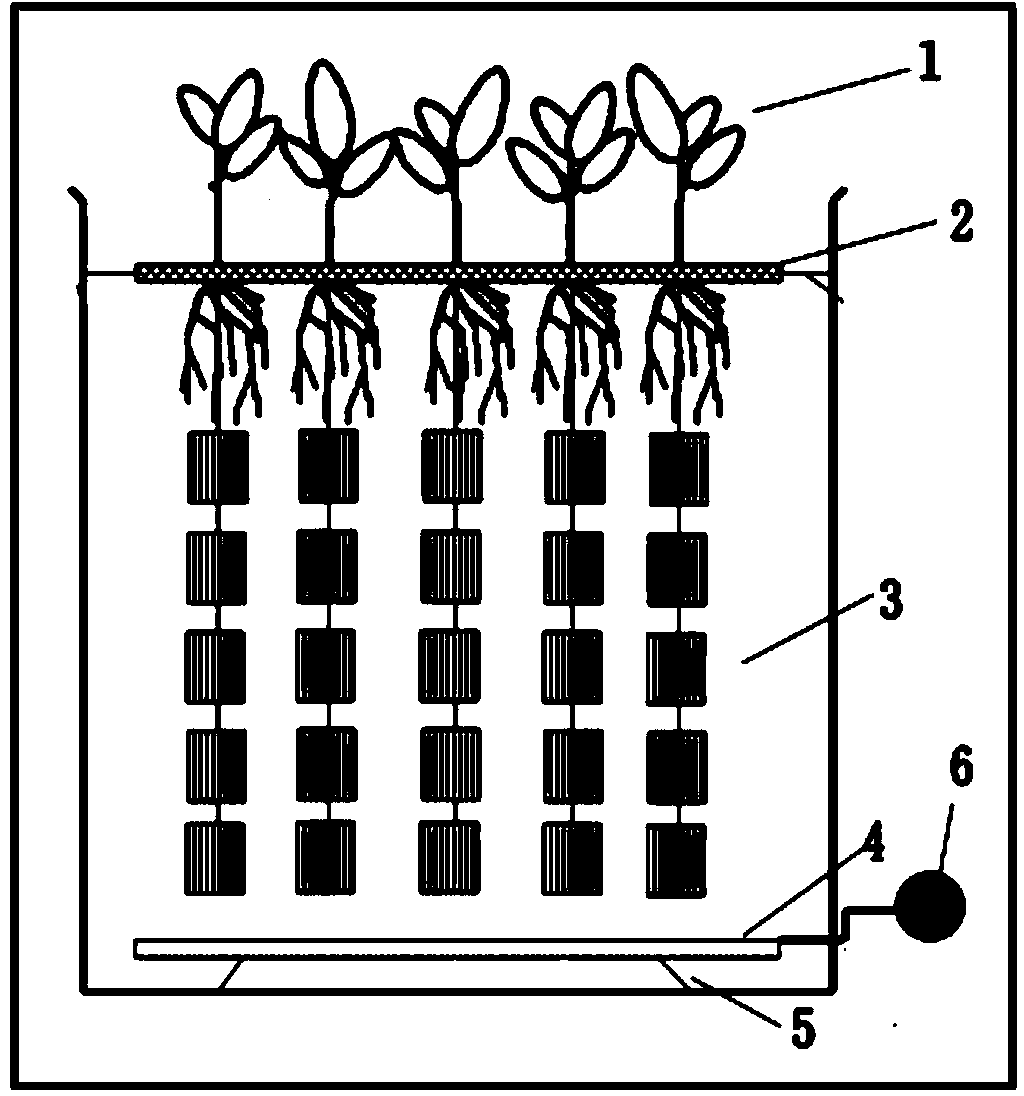

　　本發明是這樣實現的，一種微曝氣強化生態浮床污水處理裝置包括水生植 物、漂浮載體、組合填料層、微孔曝氣管道、支架、曝氣機，所述的漂浮載體 上設置有種植孔，水生植物通過種植孔種植在漂浮載體上，漂浮在微曝氣強化 生態浮床污水處理裝置內的水面上，漂浮載體下方設置有組合填料層，微曝氣 管道通過支架環形鋪設在微曝氣強化生態浮床污水處理裝置的底部，曝氣機在 裝置底部與微曝氣管道連接。

　　進一步，水生植物要能在水體介質中正常生長、能夠適應當?shù)氐臍夂驐l件、 有一定的耐污能力、根系較為發達、具有一定的景觀效果和經濟效益。

　　進一步，漂浮載體由聚苯乙烯泡沫板沖壓切割而成，其具體尺寸可以根據 處理水體的實際面積和所載植物所需浮力大小進行相應的調整。

　　進一步，組合填料層圓環材質為聚乙烯，纖維為滌綸絲。

　　進一步，微孔曝氣管道采用孔徑為0.03-0.06mm的微孔曝氣管道。

　　效果匯總

　　1、本發明所述的微曝氣強化生態浮床裝置在將水體生態修復和生物處理方 法結合的基礎上，通過添加微孔曝氣系統，進一步強化了生態修復和生物處理 方法的協同作用，大大提高裝置對污水中污染物質的去除效果，對常規污染物 質和一些重金屬污染物質去除率提高均在20%以上，其中對重金屬銅的去除率 更是提高至91.24%。

　　2、本發明在水生植物下部布設組合填料層，這部分組合填料層不僅為微生 物的生長提供了絕佳的場所，而且填料可以減緩水流，對水體中的污染物質進 行截留、沉淀、吸附、過濾，提高處理效果。

　　3、本發明主要用于大面積的水體污染的治理和修復，水生植物部分不僅對污水中的污染物質有吸收去除作用，而且在景觀上也有一定的美化效果。

　　4、本發明采用微孔曝氣技術，微孔形成的微氣泡與水的接觸面積較大，這 將大大提高對水體的供氧效率，不僅再攻養傷達到好的效果還有一定節能作用。

　　5、本發明不僅適用于處于靜止?fàn)顟B(tài)的水體污染治理，而且可以用于河流水 體污染的治理;可以在受到重金屬污染的水體中正常工作，富集重金屬污染物， 達到凈化水質的目的。
