申請日2014.10.17

　　公開(公告)日2015.01.28

　　IPC分類號C02F9/06

　　摘要

　　本實用新型公開了一種硝酸銨生產廢水處理與回收裝置，屬于污水處理與回收技術領域，包括電滲透膜堆體、濃硝酸銨溶液槽、淡化合格水槽、鍋爐給水泵和吸收塔，所述電滲透膜堆體的出液端分別連接濃硝酸銨溶液槽和淡化合格水槽，中和裝置通過溶液泵與冷卻器連通，冷卻器與電滲透膜堆體連通;淡化合格水槽通過淡化水輸送泵A和淡化水輸送泵B分別與鍋爐給水泵和吸收塔連通。本技術方案通過設置中和裝置，在冷凝廢液進入電滲透膜堆體前，先進行中和和冷卻，并在冷卻器中進行過濾，大大減輕了電滲透膜堆體的工作負擔，有效避免了電滲透膜堆體損壞，延長了電滲透膜的使用壽命。

　　權利要求書

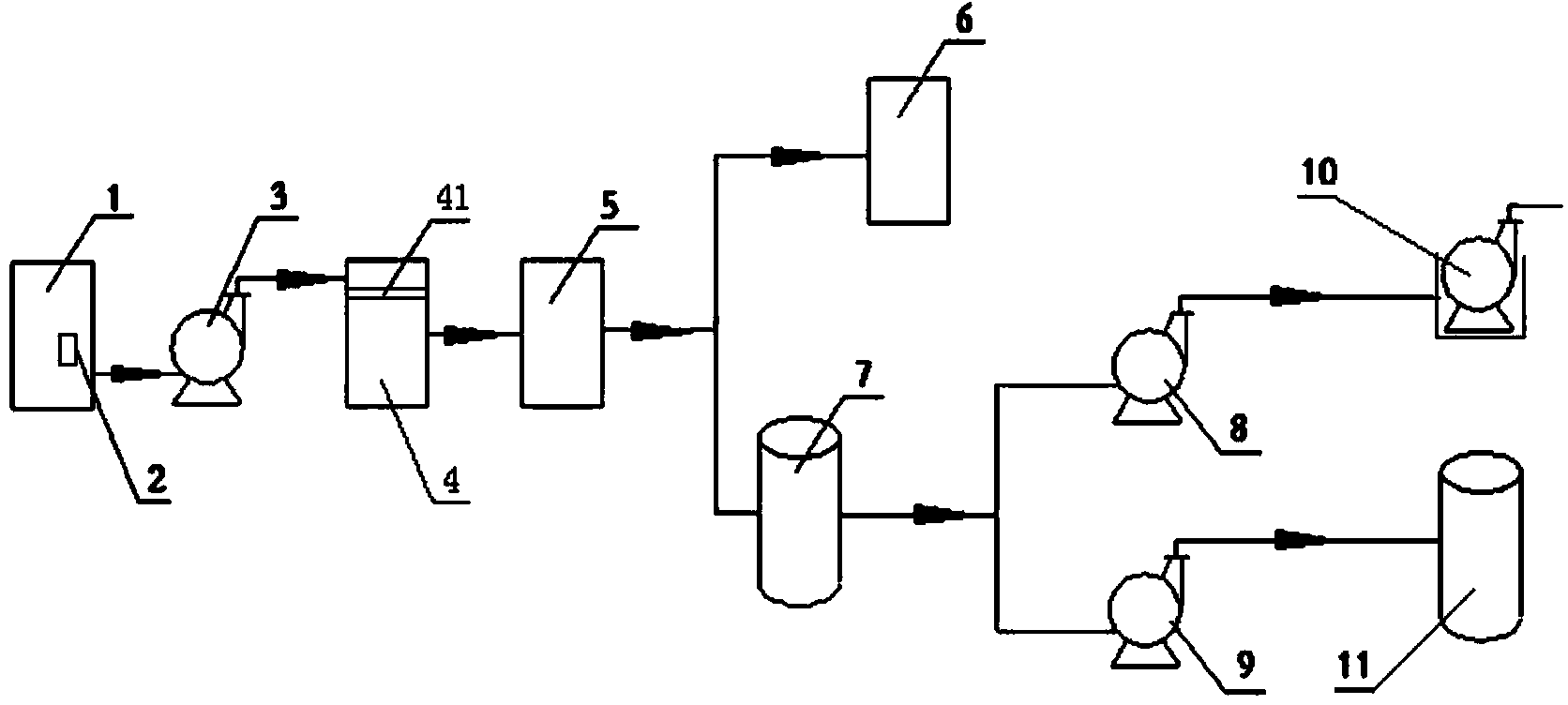

　　1.一種硝酸銨生產廢水處理與回收裝置，包括電滲透膜堆體(5)、 濃硝酸銨溶液槽(6)、淡化合格水槽(7)、鍋爐給水泵(10)和吸收 塔(11)，所述電滲透膜堆體(5)的出液端分別連接濃硝酸銨溶液槽 (6)和淡化合格水槽(7)，其特征在于：還包括中和裝置(1)、溶 液泵(3)和冷卻器(4)，所述中和裝置(1)通過溶液泵(3)與冷 卻器(4)連通，所述冷卻器(4)與電滲透膜堆體(5)連通;所述 淡化合格水槽(7)通過淡化水輸送泵A(8)和淡化水輸送泵B(9) 分別與鍋爐給水泵(10)和吸收塔(11)連通。

　　2.根據權利要求1所述的一種硝酸銨生產廢水處理與回收裝置， 其特征在于：所述中和裝置(1)中設有pH自動檢測儀(2)。

　　3.根據權利要求1所述的一種硝酸銨生產廢水處理與回收裝置， 其特征在于：所述冷卻器(4)中設有過濾層(41)，過濾層(41)位 于進水管口與出水管口之間。

　　說明書

　　一種硝酸銨生產廢水處理與回收裝置

　　技術領域

　　本實用新型屬于污水處理與回收技術領域，涉及一種硝酸銨生產 廢水處理與回收裝置。

　　背景技術

　　本廠硝酸銨產品生產過程中用60-65%的稀硝酸與氣氨進行中和 反應，反應過程中放出大量的熱。中和液中的水吸熱氣化，最終得到 78%左右的硝酸銨濃液，進一步蒸發得到合格的硝酸銨濃液，同時產 生的蒸汽經冷卻后成為冷凝廢液，冷凝廢液中含有少量的硝酸銨和 氨。若將讓冷凝廢液直接進入電滲析系統，冷凝廢液中含有的硝酸銨 和氨將會對電滲析膜堆體造成損壞，降低膜堆的使用壽命;若將冷凝 廢液直接排放，因水質不能達標，將造成一定程度的水污染;即使采 取一定方法將冷凝廢液中的硝酸銨和氨的成分與水分離，淡化后達到 排放標準的合格水直接排放又會造成水資源浪費。

　　實用新型內容

　　為了解決上述問題，本實用新型提供了一種硝酸銨生產廢水處理 與回收裝置，從而達到了較好的污水淡化和淡化水再利用的效果。

　　本實用新型是通過如下技術方案予以實現的。

　　一種硝酸銨生產廢水處理與回收裝置，包括電滲透膜堆體、濃硝 酸銨溶液槽、淡化合格水槽、鍋爐給水泵和吸收塔，所述電滲透膜堆 體的出液端分別連接濃硝酸銨溶液槽和淡化合格水槽，還包括中和裝 置、溶液泵和冷卻器，所述中和裝置通過溶液泵與冷卻器連通，所述 冷卻器與電滲透膜堆體連通;所述淡化合格水槽通過淡化水輸送泵A 和淡化水輸送泵B分別與鍋爐給水泵和吸收塔連通。

　　所述中和裝置中設有pH自動檢測儀;所述冷卻器中設有過濾層， 過濾層位于進水管口與出水管口之間。

　　本實用新型的有益效果是：

　　本實用新型所述的一種硝酸銨生產廢水處理與回收裝置，通過設 置中和裝置，在冷凝廢液進入電滲透膜堆體前，先進行中和和冷卻， 并在冷卻器中進行過濾，將雜質從冷卻液中濾除，才將冷卻液導入電 滲透膜堆體中，大大減輕了電滲透膜堆體的工作負擔，有效避免了電 滲透膜堆體損壞，延長了電滲透膜的使用壽命;

　　與此同時，一方面，淡化合格后的水可以直接導入鍋爐給水泵， 取代脫鹽水作為鍋爐給水泵的冷卻用水;另一方面，淡化合格后的水 中仍含有極少量的硝酸銨與氨，可以作為吸收塔吸收用水返回硝酸銨 生產裝置中再次利用;

　　由此可知，本實用新型保護了電滲透膜，并將淡化合格的水進行 回收利用，節約了脫鹽水用量，減少了淡水的使用量和污水的排放量， 降低了生產成本，也具有良好的環境效益。
