公開(公告)日2015.02.04
IPC分類號G01N1/10
摘要
本實用新型公開了石油類污水采樣器，由浮球、定位繩、吊繩、采樣籃固定架、瓶塞、采樣瓶、圓環、玻璃體、T形桿、彈簧、固定器和采樣籃底盤。其中采樣籃底盤和門框形采樣籃固定架連接構成采樣籃，采樣籃底盤上放置采樣瓶，采樣籃固定架兩側框上豎向設有若干連通的限位孔。圓環套裝在采樣瓶的頸部上，圓環圓周上對稱連有穿過采樣籃固定架的限位孔的T形桿，T形桿上依次套有彈簧和固定器，固定器在彈簧的作用下可伸進伸出采樣籃固定架兩側的限位孔。定位繩的一端連接浮球，另一端穿過瓶塞中心的孔洞伸入采樣瓶內部連接玻璃體。本實用新型可以通過固定器和限位孔固定代替?zhèn)鹘y(tǒng)的螺絲固定，可以簡單快捷地固定采樣瓶，裝置結構簡單，實用性強。
權利要求書
1.石油類污水采樣器，其特征在于由浮球(1)、定位繩(2)、吊繩(3)、采樣籃固定架 (4)、瓶塞(5)、采樣瓶(6)、圓環(7)、玻璃體(8)、T形桿(9)、彈簧(10)、固定器(11) 和采樣籃底盤(12)組成;其中采樣籃底盤(12)和門框形的采樣籃固定架(4)固定連接構 成采樣籃，采樣籃底盤(12)上放置采樣瓶(6)，采樣籃固定架(4)兩側框上豎向設有若干 連通的限位孔;圓環(7)套裝在采樣瓶(6)的頸部上，圓環(7)的圓周上對稱連接有穿過 采樣籃固定架(4)的限位孔的T形桿(9)，T形桿(9)上依次套有彈簧(10)和固定器(11)， 固定器(11)在彈簧(10)的作用下可伸進伸出采樣籃固定架(4)兩側框上的限位孔;定位 繩(2)的一端連接浮球(1)，另一端穿過瓶塞(5)中心的孔洞伸入采樣瓶(6)內部連接玻 璃體(8);采樣籃固定架(4)上端系有吊繩(3)。
2.根據權利要求1所述的石油類污水采樣器，其特征在于，所述固定器(11)的形狀為 階梯圓柱體或圓錐體，和采樣籃固定架(4)兩側框上設有的限位孔的配合為緊配合。
3.根據權利要求1所述的石油類污水采樣器，其特征在于，所述采樣籃底盤(12)的上 平面還設有中心沉孔，中心沉孔直徑大于采樣瓶(6)瓶底直徑。
4.根據權利要求1所述的石油類污水采樣器，其特征在于，所述采樣籃固定架(4)兩 側框上設有的限位孔為上下相連通的8字形列孔。
5.根據權利要求1所述的石油類污水采樣器，其特征在于，所述浮球(1)是泡沫或密 度小于水的密度的材料制成。
6.根據權利要求1所述的石油類污水采樣器，其特征在于，所述瓶塞(5)由橡膠、軟 木或塑料制成。
7.根據權利要求1所述的石油類污水采樣器，其特征在于，所述玻璃體(8)的體積根 據采樣瓶(6)的容積和所需水體體積計算，玻璃體(8)的形狀為直徑小于采樣瓶(6)瓶口 直徑的任一形狀。
8.根據權利要求1所述的石油類污水采樣器，其特征在于，所述瓶塞(5)與定位繩(2) 的連接為可調節式固定連接。
說明書
石油類污水采樣器
技術領域
本實用新型涉及一種采樣器，尤其涉及環境監測過程中使用的采集石油類污水水樣的采 樣器，屬于環境監測技術領域。
背景技術
目前市場上能夠買到的石油類污水采樣器一般為雙繩不定容采樣器，雙繩采樣器的兩根 繩子中的一根用于控制采樣器在水中的升降，另一根用于人工控制采樣瓶瓶蓋的開合。采樣 籃兩邊是兩根支撐架，用于連接底部并作為固定采樣瓶固定器的固定點。將采樣瓶放置在采 樣籃中，將固定器拉至瓶頸處固定好，擰好外面的螺絲，就可以放入受污水體中進行采樣。 這種采樣器固定繁瑣，在擰螺絲的時候會不小心把采樣瓶弄碎，并且在剛剛放入受污水體中 的時候容易不停旋轉，等到達采樣區域的時候兩根繩子已經擰成麻花狀，不容易通過人工控 制開啟瓶蓋。此外，石油類污水采樣一般采用1000ml玻璃瓶，當完全采滿時水體達到瓶口充 滿整個玻璃瓶，實際上會超過1000ml，不能實現定容采樣。
發明內容
本實用新型的目的在于提供一種石油類污水采樣器，解決傳統的雙繩不定容采樣器固定 方法繁瑣容易損傷采樣瓶，不能定容采樣的技術問題。

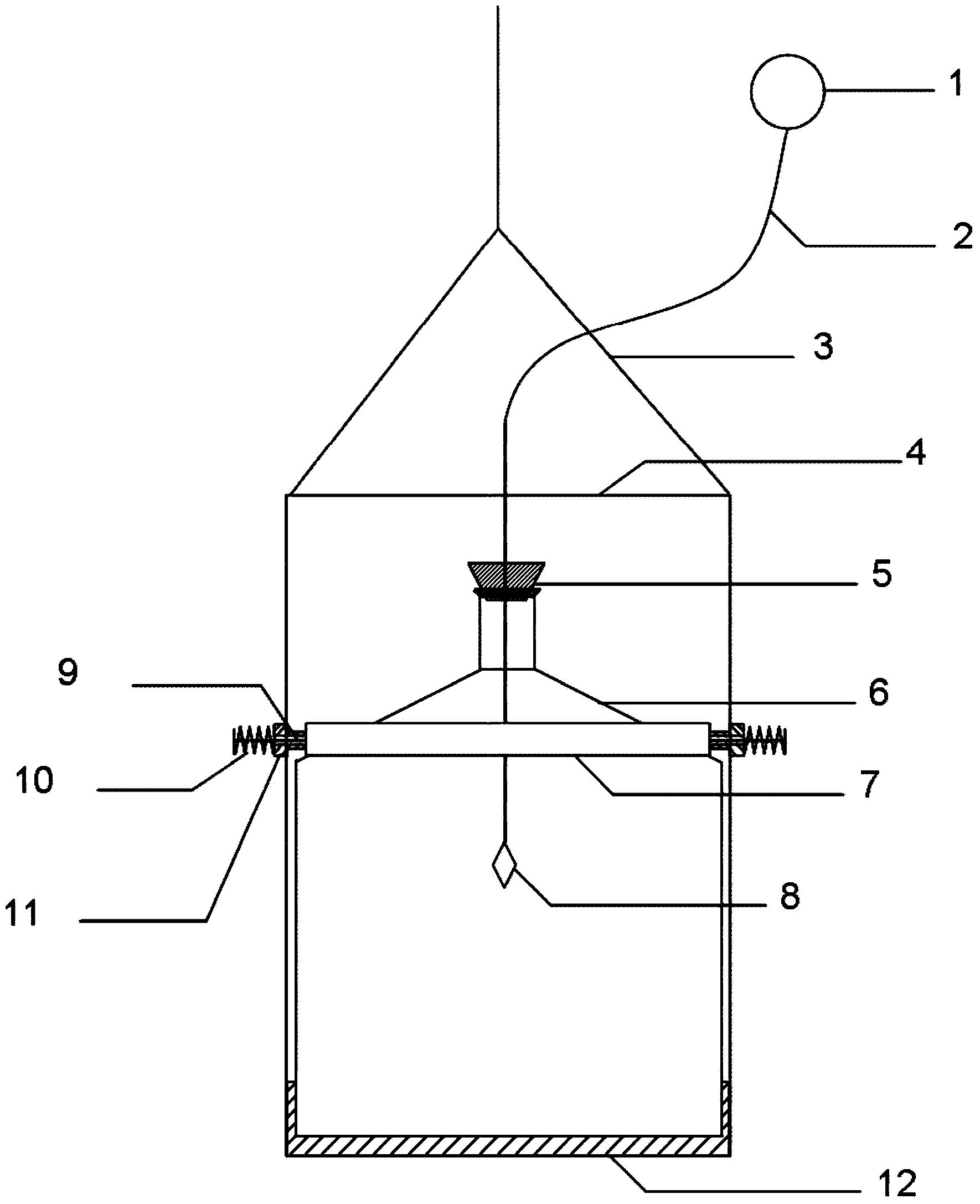

本實用新型的目的通過以下技術方案予以實現：石油類污水采樣器，其特征在于由浮球 1、定位繩2、吊繩3、采樣籃固定架4、瓶塞5、采樣瓶6、圓環7、玻璃體8、T形桿9、彈 簧10、固定器11和采樣籃底盤12組成。其中采樣籃底盤12和門框形的采樣籃固定架4固 定連接構成采樣籃，采樣籃底盤12上放置采樣瓶6，采樣籃固定架4兩側框上豎向設有若干 連通的限位孔;圓環7套裝在采樣瓶6的頸部上，圓環7的圓周上對稱連接有穿過采樣籃固 定架4的限位孔的T形桿9，T形桿9上依次套有彈簧10和固定器11，固定器11在彈簧10 的作用下可伸進伸出采樣籃固定架4兩側框上的限位孔。定位繩2的一端連接浮球1，另一 端穿過瓶塞5中心的孔洞伸入采樣瓶6內部連接玻璃體8，采樣籃固定架4上端系有吊繩3。
本實用新型的目的還可以通過以下技術措施來進一步實現：當使用本實用新型石油類污 水采樣器時，先通過調節使定位繩2從瓶塞5到浮球1一段的長度等于需要采集水體的深度， 玻璃體8伸入采樣瓶6瓶內，玻璃體8的體積等于采樣瓶6完全采滿時的體積和所需采樣水 體體積的差值。將采樣瓶6放置在采樣籃底盤12上，采樣時，瓶塞5塞好，采樣瓶6處于密 封狀態，上下移動圓環7和T形桿9，使圓環7套在采樣瓶6的瓶頸上。將固定器11的小直 徑端插入采樣籃固定架4的限位孔中，由于彈簧10處于收縮狀態，對固定器11有向采樣瓶 6方向的彈力，使固定器11卡死，采樣瓶6放置完畢。當該采樣器下沉深度超過所需采集水 體的深度時，由于定位繩2的長度限制和浮球1對瓶塞5的浮力作用，瓶塞5脫離采樣瓶6 瓶口，使采樣水體進入。由于浮球1的浮力小，不足以使瓶塞5完全離開采樣瓶6瓶口，只 留有恰好讓采樣水體進入的縫隙。在水下采樣完畢后，通過人工控制上拉吊繩3，瓶塞5在 上升的過程中會重新堵住采樣瓶6瓶口實現采樣瓶6瓶體密封。從采樣籃中拿出的時候，只 需要從兩端向外拉出固定器11，圓環7上拉，松開瓶頸，取出采樣瓶6。
前述石油類污水采樣器，其中所述固定器11的形狀為階梯圓柱體或圓錐體，和采樣籃固 定架4兩側框上設有的限位孔的配合為緊配合。
前述石油類污水采樣器，其中所述采樣籃底盤12的上平面還設有中心沉孔，中心沉孔直 徑大于采樣瓶6瓶底直徑。
前述石油類污水采樣器，其中所述采樣籃固定架4兩側框上設有的限位孔為上下相連通 的8字形列孔。
前述石油類污水采樣器，其中所述浮球1是泡沫或密度小于水的密度的材料制成。
前述石油類污水采樣器，其中所述瓶塞5由橡膠、軟木或塑料制成。
前述石油類污水采樣器，其中所述玻璃體8的體積根據采樣瓶6的容積和所需水體體積 計算，玻璃體8的形狀為直徑小于采樣瓶6瓶口直徑的任一形狀。
前述石油類污水采樣器，其中所述瓶塞5與定位繩2的連接為可調節式固定連接。
與現有技術相比，本實用新型的有益效果是：本實用新型可以通過固定器和若干限位孔 固定代替?zhèn)鹘y(tǒng)的螺絲固定，使得采樣瓶的固定簡單方便，不會損傷采樣瓶。改變玻璃體的體 積，利用定位繩和浮球定位，解決了采樣瓶在水中采樣過程中難以打開與關閉的問題，簡單 有效地實現石油采樣器的單繩定容采樣。打開與關閉瓶塞完全在采取水樣操作過程中自行完 成。本實用新型裝置結構簡單，實用性強，易于制作。
