申請日2014.10.17

　　公開(公告)日2015.03.11

　　IPC分類號C02F9/14

　　摘要

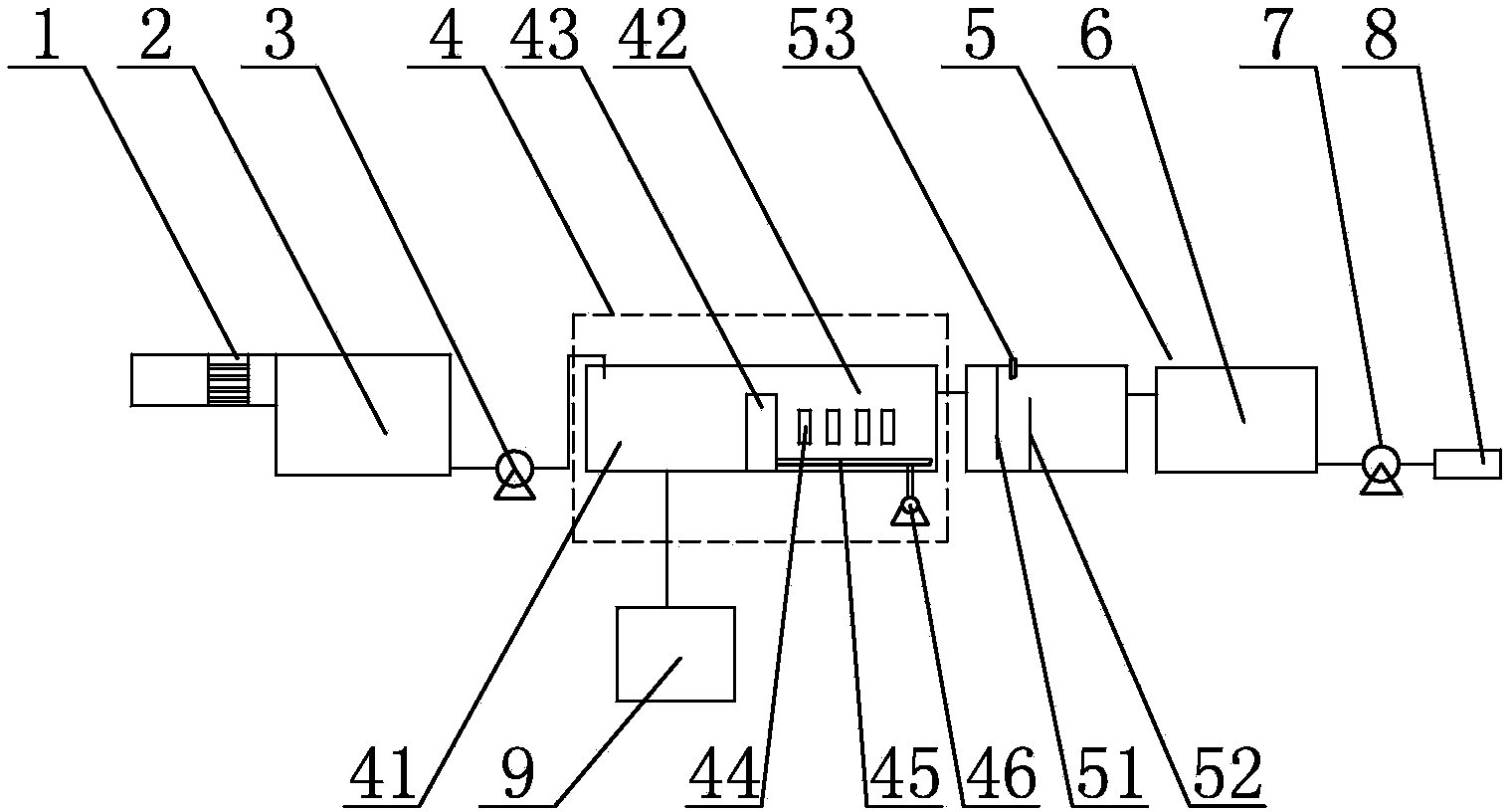

　　本實用新型公開了一種醫用污水處理系統，包括格柵、調節池、提升泵、一體化生化池、二氧化氯接觸消毒池、收集池和加壓泵;所述格柵、調節池、提升泵、一體化生化池、二氧化氯接觸消毒池、收集池和加壓泵依次用管道連接，所述一體式生化池包括缺氧生化區和好氧生化區，所述缺氧生化區和好氧生化區之間設有隔板，所述好氧生化區中設有膜組件、曝氣器和風機，所述曝氣器設于所述好氧生化區底部，所述膜組件設于所述曝氣器上方，所述風機用管道連接所述曝氣器。本實用新型采用成熟可靠的“生化+消毒”技術處理醫院廢水，并采用缺氧生化和好氧生化技術，處理后的水在用二氧化氯溶氣水進行消毒，可直接排放，用戶需要用于沖洗廁所或者澆花、綠化。

　　權利要求書

　　1.一種醫用污水處理系統，其特征在于，包括格柵、調節池、提升 泵、一體化生化池、二氧化氯接觸消毒池、收集池和加壓泵;所述格柵、 調節池、提升泵、一體化生化池、二氧化氯接觸消毒池、收集池和加壓 泵依次用管道連接，所述一體式生化池包括缺氧生化區和好氧生化區， 所述缺氧生化區和好氧生化區之間設有隔板，所述好氧生化區中設有膜 組件、曝氣器和風機，所述曝氣器設于所述好氧生化區底部，所述膜組 件設于所述曝氣器上方，所述風機用管道連接所述曝氣器。

　　2.根據權利要求1所述的一種醫用污水處理系統，其特征在于，所 述加壓泵出水口還連接紫外線消毒機。

　　3.根據權利要求2所述的一種醫用污水處理系統，其特征在于，所 述缺氧生化區一側還設有污泥池。

　　4.根據權利要求3所述的一種醫用污水處理系統，其特征在于，所 述二氧化氯接觸消毒池為平流式隔板接觸式，包括前隔板、后隔板和溶 氣水添加口，所述前隔板固定設于所述二氧化氯接觸消毒池的上蓋底面， 所述后隔板固定設于所述二氧化氯接觸消毒池下底面，所述溶氣水添加 口設于所述前隔板、后隔板之間的上蓋上。

　　說明書

　　一種醫用污水處理系統

　　技術領域

　　本實用新型涉及環保水處理領域，具體涉及一種醫用污水處理系 統。

　　背景技術

　　一般醫院污水由來自住院部、門診室、實(化)驗室、食堂、浴 室、衛生間、試劑室、洗衣房等場所排放的污水組成。該污水是一種 低濃度污水，水質與一般生活污水類似，其中除含有有機的和無機的 污染物，如各種藥物、消毒劑、解剖遺棄物等污染物，還含有大量病 菌、病毒和寄生蟲，成份較為復雜。該廢水如未經處理而直接排入水 體，會對周圍水域及土壤等造成較嚴重的污染，從而危害人們的日常 生活。

　　實用新型內容

　　為解決上述技術問題，我們提出了一種醫用污水處理系統，采用 成熟可靠的“生化+消毒”技術處理醫院廢水，并采用缺氧生化和好 氧生化技術，處理后的水在用二氧化氯溶氣水進行消毒，可直接排放， 也可用戶需要時，可以啟動加壓泵，把處理后的水用于沖洗廁所或者 澆花、綠化等。

　　為達到上述目的，本實用新型的技術方案如下：

　　一種醫用污水處理系統，包括格柵、調節池、提升泵、一體化生 化池、二氧化氯接觸消毒池、收集池和加壓泵;所述格柵、調節池、 提升泵、一體化生化池、二氧化氯接觸消毒池、收集池和加壓泵依次 用管道連接，所述一體式生化池包括缺氧生化區和好氧生化區，所述 缺氧生化區和好氧生化區之間設有隔板，所述好氧生化區中設有膜組 件、曝氣器和風機，所述曝氣器設于所述好氧生化區底部，所述膜組 件設于所述曝氣器上方，所述風機用管道連接所述曝氣器。

　　優選的，所述加壓泵出水口還連接紫外線消毒機。

　　優選的，所述缺氧生化區一側還設有污泥池。

　　優選的，所述二氧化氯接觸消毒池為平流式隔板接觸式，包括前 隔板、后隔板和溶氣水添加口，所述前隔板固定設于所述二氧化氯接 觸消毒池的上蓋底面，所述后隔板固定設于所述二氧化氯接觸消毒池 下底面，所述溶氣水添加口設于所述前隔板、后隔板之間的上蓋上。

　　通過上述技術方案，本實用新型采用成熟可靠的“生化+消毒” 技術處理醫院廢水，并采用缺氧生化和好氧生化技術，處理后的水在 用二氧化氯溶氣水進行消毒，可直接排放，也可用戶需要時，可以啟 動加壓泵，把處理后的水用于沖洗廁所或者澆花、綠化等。
