申請日2014.11.04

　　公開(公告)日2015.07.22

　　IPC分類號C02F9/04

　　摘要

　　一種煤化工清凈廢水高倍回用工藝的專用裝置，其特征在于：它包括組合澄清池(1)、超濾膜單元一(2)、反滲透單元一(3)、兩級澄清池(4)、超濾膜單元二(5)、深度除雜設備(6)、反滲透單元二(7)、反滲透單元三(8)、原水池(9)、第一進水泵(10)、污泥處理系統一(23)、調節池(18)、第二進水泵(19)、污泥處理系統二(22)、產水池(21)及高鹽水處理系統(20)。該裝置將煤化工清凈廢水進行多級澄清、超濾、滲透處理，最終能使清凈廢水的水回收率達到95%以上，實現了煤化工清凈廢水高倍回用的目標，節約了水資源，解決了淡水資源缺乏的難題。

　　權利要求書

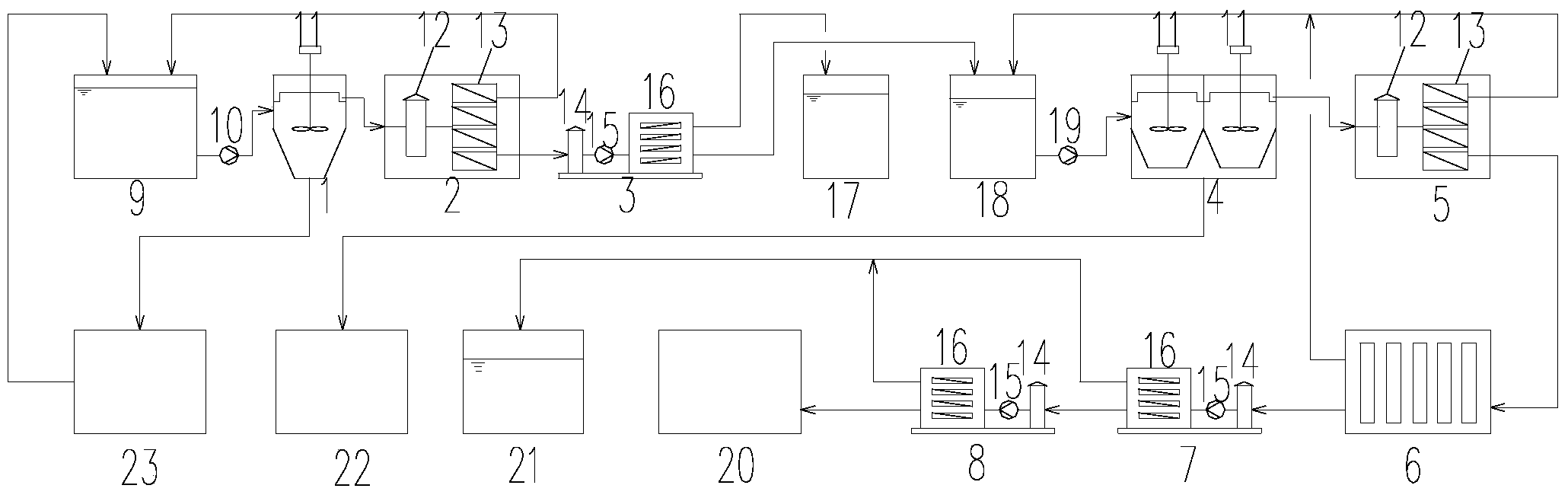

　　1.一種煤化工清凈廢水高倍回用工藝的專用裝置，其特征在于：它包括 組合澄清池(1)、超濾膜單元一(2)、反滲透單元一(3)、兩級澄清池(4)、超濾 膜單元二(5)、深度除雜設備(6)、反滲透單元二(7)、反滲透單元三(8);

　　所述原水池(9)與組合澄清池(1)連接，連接管路上裝有第一進水泵(10)， 組合澄清池(1)的清液輸出端連接超濾膜單元一(2)，污泥輸出端連接污泥處理 系統一(23)，污泥處理系統一(23)的清液輸出端連接回原水池(9)，所述超濾 膜單元一(2)的產水端連接反滲透單元一(3)，清液輸出端連接回原水池(9)， 反滲透單元一(3)清液輸出端連接第一產水箱(17)，濃水輸出端連接調節池 (18)，調節池(18)與兩級澄清池(4)連接，連接管路上裝有第二進水泵(19)， 兩級澄清池(4)的清液輸出端連接超濾膜單元二(5)，污泥輸出端連接污泥處理 系統二(22)，超濾膜單元二(5)產水輸出端連接深度除雜設備(6)，濃水輸出端 連接回調節池(18)，深度除雜設備(6)清液輸出端連接反滲透單元二(7)，再生 廢水輸出端連接回調節池(18)，反滲透單元二(7)產水端連接產水池(21)，濃 水輸出端連接反滲透單元三(8)，反滲透單元三(8)產水端連接產水池(21)，濃 水輸出端連接回高鹽水處理系統(20)。

　　2.如權利要求1所述的煤化工清凈廢水高倍回用工藝的專用裝置，其特 征在于：所述組合澄清池(1)與兩級澄清池(4)均裝有攪拌與反應設備(11)、加 藥泵、污泥循環泵、刮泥機、堰板、溢流槽。

　　3.如權利要求1所述的煤化工清凈廢水高倍回用工藝的專用裝置，其特 征在于：所述超濾膜單元一(2)與超濾膜單元二(5)裝有保安過濾器(12)、超濾 膜組件(13)、加藥泵以及流量計、壓力傳感器，其中，保安過濾器(12)輸出端 連接超濾膜組件(13)。

　　4.如權利要求1所述的煤化工清凈廢水高倍回用工藝的專用裝置，其特 征在于：所述反滲透單元一(3)與反滲透系統二(7)、反滲透系統三(8)均裝有 精密過濾器(14)、高壓泵(15)、膜組件(16)，其中，精密過濾器(14)輸出端連 接高壓泵(15)，高壓泵(15)輸出端連接膜組件(16)。

　　5.如權利要求1所述的煤化工清凈廢水高倍回用工藝的專用裝置，其特 征在于：所述深度除雜設備(6)包括離子交換樹脂、脫氣設備。

　　說明書

　　煤化工清凈廢水高倍回用工藝的專用裝置

　　技術領域

　　本實用新型屬于煤化工廢水處理環保技術領域，具體講就是涉及一種煤化 工清凈廢水高倍回用工藝專用裝置。

　　背景技術

　　現代煤化工業是以煤為原料,經化學加工使煤轉化為氣體、液體和固體產 品,并進一步加工成一系列化工產品的新型工業。它主要包括煤的氣化、煤的 液化、焦油化學、電石乙炔化學，近幾年來，煤化工產業發展迅速，但是由于 煤化工產業需要耗費大量用水，隨之帶來的水資源再利用與環境保護問題日益 突出，尤其是處于多旱少雨的地區較為突出。因此，煤化工的環保問題亟待需 要解決。

　　煤化工清凈廢水(也稱高含鹽廢水)主要包括循環排污水、化學水站排水等， 其特點是懸浮固體(SS)和總?cè)芙夤腆w(TDS)濃度較高，而氨氮和COD濃度相對較 低。廢水TDS濃度較高的主要原因是循環水系統、化學水系統對新鮮水的濃縮 和給排水系統化學藥劑的添加。隨著人們環保意識的逐漸提高，早已不再滿足 廢水的達標排放，而是更多地關注廢水的回收利用，保護水資源的問題，這就 使得高含鹽量廢水處理成為了煤化工企業的重點研究問題。

　　目前，常用的清凈廢水處理技術主要有：熱濃縮、膜技術及生物法。

　　(1)熱濃縮工藝:將高含鹽量廢水利用熱能濃縮后得到濃水和清水，常用的 技術為膜蒸餾技術、機械濃縮蒸發以及多效蒸發。該工藝能耗較大，通常需要 在大型濃縮設備中運用。工藝中高含鹽廢水中的鈣、鎂離子結垢對熱濃縮裝置 的堵塞以及氯離子對裝置的腐蝕問題是熱濃縮工藝的主要技術問題。

　　(2)膜分離技術:主要有反滲透膜分離技術、納濾膜分離技術、超濾膜分離 技術和微濾膜分離技術等。納濾膜分離技術具有能耗低、操作壓力小等特點， 但截留效果相比以往的反滲透技術來說稍微遜色一些。反滲透膜分離技術處理 獲得的清水回收率能達到65%～82%。膜分離技術成熟、處理規模大、工藝成本 較低，但濃縮倍數相對熱濃縮技術來說要小得多，一般只濃縮2.5倍，且廢水 中的含量很高的鹽會對膜裝置產生腐蝕。同時高濃度的無機鹽和微生物，會堵 塞分離膜，采取提高廢水進水壓力來沖開無機鹽和微生物，但高水壓會提高廢 水處理成本，縮短分離膜的使用壽命。

　　(3)生物處理法:具有經濟、高效、無害的特點，是處理各類廢水的首選方 法，目前煉廠產生的高鹽廢水的處理也廣泛采用該處理方法。然而含鹽廢水中 的Ca2+、Mg2+、Cl-及SO42-等無機離子對生物有較強的抑制作用，生化法處理常常 無法達到理想的處理效果。

　　因此，如何解決上述現有的煤化工清凈廢水處理中存在的回收率低，濃水 產生量大，容易發生裝置堵塞的問題成為亟待解決的難題。

　　實用新型內容

　　本實用新型的目的是針對上述現有的煤化工清凈廢水處理過程中回收率 低，濃水產生量大的技術難題，提供煤化工清凈廢水高倍回用工藝及其專用裝 置，將煤化工清凈廢水進行多級澄清、超濾、滲透處理，最終能使清凈廢水的 水回收率達到95%以上，實現了煤化工清凈廢水高倍回用的目標，節約了水資源， 解決了淡水資源缺乏的難題。

　　技術方案

　　為了實現上述技術目的，本實用新型設計一種煤化工清凈廢水高倍回用工 藝，其特征在于，它包括以下幾個步驟：

　　(1)將清凈廢水進行沉淀處理，去除清凈廢水中的SS、COD、氟、總硅、鈣 鎂金屬離子，得到澄清出水;

　　(2)將步驟(1)得到的澄清出水進行超濾截留分離處理，進行截留SS、膠體 污染物質得到超濾產水產水和濃水;

　　(3)將步驟(2)得到的超濾產水進行反滲透處理得到反滲透濃水和反滲透濃 水產水;

　　(4)將步驟(3)得到的反滲透濃水先后兩次進行物理化學沉淀，去除廢水中 的SS、COD、氟、總硅、鈣鎂金屬離子得到兩級澄清出水

　　(5)將步驟(4)得到兩級澄清池出水進入進一步進行超濾截留分離處理，進 行截留SS、膠體污染物質得到兩級超濾產水和兩級超濾濃水;

　　(6)將步驟(5)的得到的兩級超濾產水進入進行深度除雜得到深度除雜出 水;

　　(7)將步驟(6)得到深度除雜系統出水進一步反滲透濃縮分離得到反滲透濃 水和步反滲透產水;

　　(8)將步驟(7)得到反滲透濃水進一步濃縮分離。

　　進一步，所述步驟(2)的工作壓力為1～6bar，所述步驟(3)的工作壓力為 10～20bar，所述步驟(5)的工作壓力為1～6bar，所述步驟(7)的工作壓力為10～ 30bar，所述步驟(8)的工作壓力為25～60bar.

　　用于上述所述的煤化工清凈廢水高倍回用工藝的專用裝置，其特征在于： 它包括組合澄清池、超濾膜單元一、反滲透單元一、兩級澄清池、超濾膜單元 二、深度除雜設備、反滲透單元二、反滲透單元三。

　　原水池與組合澄清池連接，連接管路上裝有第一進水泵，組合澄清池的清 液輸出端連接超濾膜單元一，污泥輸出端連接污泥處理系統一，污泥處理系統 一的清液輸出端連接回原水池，所述超濾膜單元一的產水端連接反滲透單元一， 清液輸出端連接回原水池，反滲透單元一清液輸出端連接第一產水箱，濃水輸 出端連接調節池，調節池與兩級澄清池連接，連接管路上裝有第二進水泵，兩 級澄清池的清液輸出端連接超濾膜單元二，污泥輸出端連接污泥處理系統二， 超濾膜單元二產水輸出端連接深度除雜設備，濃水輸出端連接回調節池，深度 除雜設備清液輸出端連接反滲透單元二，再生廢水輸出端連接回調節池，反滲 透單元二產水端連接產水池，濃水輸出端連接反滲透單元三，反滲透單元三產 水端連接產水池，濃水輸出端連接回高鹽水處理系統。

　　進一步，所述組合澄清池與兩級澄清池均裝有攪拌與反應設備、加藥泵、 污泥循環泵、刮泥機、堰板、溢流槽。

　　進一步，所述超濾膜單元一與超濾膜單元二裝有保安過濾器、超濾膜組件、 加藥泵以及流量計、壓力傳感器，其中，保安過濾器輸出端連接超濾膜組件。

　　進一步，所述反滲透單元一與反滲透系統二、反滲透系統三均裝有精密過 濾器、高壓泵、膜組件，其中，精密過濾器輸出端連接高壓泵，高壓泵輸出端 連接膜組件。

　　進一步，所述深度除雜設備包括離子交換樹脂、脫氣設備。

　　有益效果

　　本實用新型提供煤化工清凈廢水高倍回用工藝及其專用裝置，將煤化工清 凈廢水進行多級澄清、超濾、滲透處理，最終能使清凈廢水的水回收率達到95% 以上，實現了煤化工清凈廢水高倍回用的目標，節約了水資源，解決了淡水資 源缺乏的難題。
