申請日2014.11.05

　　公開(公告)日2015.03.04

　　IPC分類號C02F3/02; G01N33/18; C02F3/28; C02F3/12

　　摘要

　　本實用新型涉及一種污水生物處理過程檢測與模擬裝置，在反應杯體的外側壁中部設有取樣接口，反應杯體的外側壁底端部設有放空口與進氣接口，在反應杯體的杯底上表面設有空氣管與攪拌轉子，在空氣管上設有曝氣頭，在反應杯體的內壁上段固定有環箍插口，在反應杯體的內壁中下部設有溫度探頭;控制臺具有顯示屏，在控制臺的頂端面設有凸起箍環，在凸起箍環上設有開口，在凸起箍環外部并靠近凸起箍環的控制臺的頂端面設有溫度探頭插口。本實用新型可用于快速模擬城市污水處理廠各生化反應單元處理過程，本實用新型有助于及時調整與優化污水處理廠運行參數，科學指導工藝操作與運行。

　　權利要求書

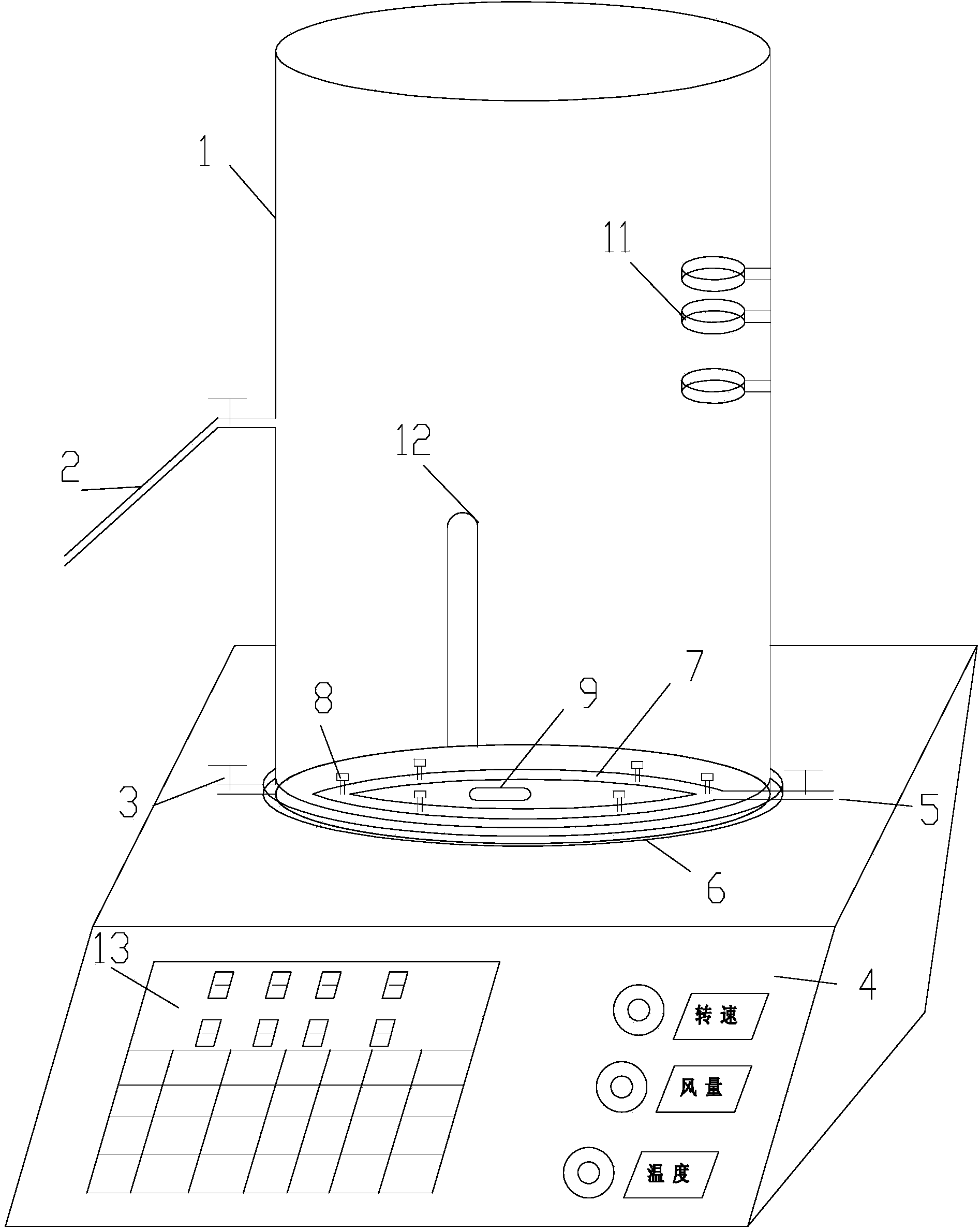

　　1.一種污水生物處理過程檢測與模擬裝置，其特征是：它包括反應杯體(1)與控制臺(4);在反應杯體(1)的外側壁中部設有取樣接口(2)，反應杯體(1)的外側壁底端部設有放空口(3)與進氣接口(5)，在反應杯體(1)的杯底上表面設有空氣管(7)與攪拌轉子(9)，進氣接口(5)與空氣管(7)相接，在空氣管(7)上設有曝氣頭(8)，在反應杯體(1)的內壁上段固定有環箍插口(11)，在反應杯體(1)的內壁中下部設有溫度探頭(12);

　　所述控制臺(4)具有顯示屏(13)，在控制臺(4)的頂端面設有凸起箍環(6)，在凸起箍環(6)上設有開口，在凸起箍環(6)外部并靠近凸起箍環(6)的控制臺(4)的頂端面設有溫度探頭插口(10)，溫度探頭插口(10)與所述溫度探頭(12)配合。

　　2.如權利要求1所述的污水生物處理過程檢測與模擬裝置，其特征是：所述空氣管(7)為圓環形，且該圓環形的外徑與反應杯體(1)的內徑配合。

　　3.如權利要求1所述的污水生物處理過程檢測與模擬裝置，其特征是：所述攪拌轉子(9)位于圓環形空氣管(7)的內圓之內對應的反應杯體(1)的杯底上表面。

　　4.如權利要求1所述的污水生物處理過程檢測與模擬裝置，其特征是：所述反應杯體(1)的材質為有機玻璃。

　　說明書

　　污水生物處理過程檢測與模擬裝置

　　技術領域

　　本實用新型涉及一種污水生物處理過程檢測與模擬裝置，本實用新型屬于污水處理裝置技術領域。

　　背景技術

　　生物法是城市污水處理的重要方法之一，它以微生物生長過程為核心，對污水中的有機物、氮、磷等污染物質進行降解和吸收，具有處理效率高、成本低、管理方便等優點。一般城市污水處理廠均以生化反應區為核心工藝單元，污水生物處理設施運行是否正常對出水水質具有重要影響。

　　目前，在城市污水處理廠運行管理體制中，通常只對進、出水水質進行常規檢測，缺乏對具體生物處理單元反應過程的實時檢測，對具體工藝單元反應過程的了解與控制相對不足。運行管理人員常常無法詳細掌握污水廠運行過程，僅根據進、出水水質進行工藝調整，很少能根據環境條件、水質變化以及反應狀態對運行參數做出合理的優化。而生物反應過程一般是滯后的，某種出水指標并不能完全表征污水處理設施當時的運行狀況，這種簡單而粗放的工藝調整往往效果并不理想。因此，污水廠大部分時間并不在最優的條件下運行，而且工藝單元一旦出現問題，很難及時查明原因并采取有效應對措施，嚴重影響出水水質穩定達標排放。

　　發明內容

　　本實用新型的目的是克服現有技術中存在的不足，提供一種結構簡單、合理、使用方便、可對生化反應過程進行快速模擬與檢測的污水生物處理過程檢測與模擬裝置。

　　按照本實用新型提供的技術方案，所述污水生物處理過程檢測與模擬裝置，它包括反應杯體與控制臺;在反應杯體的外側壁中部設有取樣接口，反應杯體的外側壁底端部設有放空口與進氣接口，在反應杯體的杯底上表面設有空氣管與攪拌轉子，進氣接口與空氣管相接，在空氣管上設有曝氣頭，在反應杯體的內壁上段固定有環箍插口，在反應杯體的內壁中下部設有溫度探頭;

　　所述控制臺具有顯示屏，在控制臺的頂端面設有凸起箍環，在凸起箍環上設有開口，在凸起箍環外部并靠近凸起箍環的控制臺的頂端面設有溫度探頭插口，溫度探頭插口與所述溫度探頭配合。

　　所述空氣管為圓環形，且該圓環形的外徑與反應杯體的內徑配合。

　　所述攪拌轉子位于圓環形空氣管的內圓之內對應的反應杯體的杯底上表面。

　　所述反應杯體的材質為有機玻璃。

　　本實用新型可用于快速模擬城市污水處理廠各生化反應單元處理過程，如厭氧池、缺氧池、好氧池的反應狀態，并檢測生化池各水質指標與活性污泥硝化速率、反硝化速率、耗氧速率等功能微生物活性指標，快速判定生化池內的反應狀況，本實用新型有助于及時調整與優化污水處理廠運行參數，科學指導工藝操作與運行。
