申請日2014.10.24

　　公開(公告)日2015.01.07

　　IPC分類號C02F3/28

　　摘要

　　本實用新型公開了一種高濃度有機廢水兩段厭氧一體化處理裝置，屬于高濃度有機廢水處理設備技術領域，其結構包括截面為矩形的殼體和產甲烷區，殼體內的中心處通過隔離板隔離出產酸區，產酸區兩側的殼體內腔通過隔離板各隔離出一個產甲烷區，產酸區與產甲烷區之間設置有過渡區，產酸區與產甲烷區的頂部都設置有出水堰;產酸區的頂部通過出水堰與過渡區連通，過渡區的底部與產甲烷區連通。本實用新型的高濃度有機廢水兩段厭氧一體化處理裝置和現有技術相比，具有設計合理、結構簡單、易于加工、操作方便、處理效率高、體積小、工程造價低等優點，非常適合中小型高濃度有機廢水處理工程的應用。

　　權利要求書

　　1.高濃度有機廢水兩段厭氧一體化處理裝置，包括截面為矩形的殼體和產甲烷區，其特征在于，所述的殼體內的中心處通過隔離板隔離出產酸區，產酸區兩側的殼體內腔通過隔離板各隔離出一個產甲烷區，產酸區與產甲烷區之間設置有過渡區，產酸區與產甲烷區的頂部設置有出水堰;產酸區的頂部通過出水堰與過渡區連通，過渡區的底部與產甲烷區連通。

　　2.根據權利要求1所述的高濃度有機廢水兩段厭氧一體化處理裝置，其特征在于，所述的產酸區底部的殼體連通有進水管，產酸區和產甲烷區的頂端都設置有出氣管。

　　3.根據權利要求1所述的高濃度有機廢水兩段厭氧一體化處理裝置，其特征在于，所述的產酸區和產甲烷區的上部都設置有一個三相分離器。

　　4.根據權利要求3所述的高濃度有機廢水兩段厭氧一體化處理裝置，其特征在于，所述的三相分離器由兩片擋料板和一條擋料條構成，兩片擋料板的上端分別固定在對應的殼體內壁上，兩片擋料板的下端對應構成上水口，在上水口的下方設置有擋料條。

　　5.根據權利要求4所述的高濃度有機廢水兩段厭氧一體化處理裝置，其特征在于，所述的擋料條的截面為三角形或半圓形，其頂端對應上水口的中心方向。

　　說明書

　　高濃度有機廢水兩段厭氧一體化處理裝置

　　技術領域

　　本實用新型涉及高濃度有機<A style="TEXT-DECORATION: none" href="http://www.northcarolinalenders.com/"><FONT
color=#000000>廢水</FONT></A>處理設備技術領域，具體地說是高濃度有機廢水兩段厭氧一體化處理裝置。

　　背景技術

　　高濃度有機廢水主要特點是有機物含量高，成分復雜，處理較困難，可生化性較差，現處理工藝常用兩相厭氧工藝，其是將微生物發酵途徑的產酸過程和產甲烷過程分離在兩個不同的反應器中，分別控制運行參數使其各自發揮效能，從而提高去除效果，然而對于中小型有機廢水來說采用兩相厭氧工藝則存在造價高、占地面積大、運行費用高等缺點。

　　發明內容

　　本實用新型的技術任務是針對以上不足之處，提供一種結構合理、易于加工的高濃度有機廢水兩段厭氧一體化處理裝置。

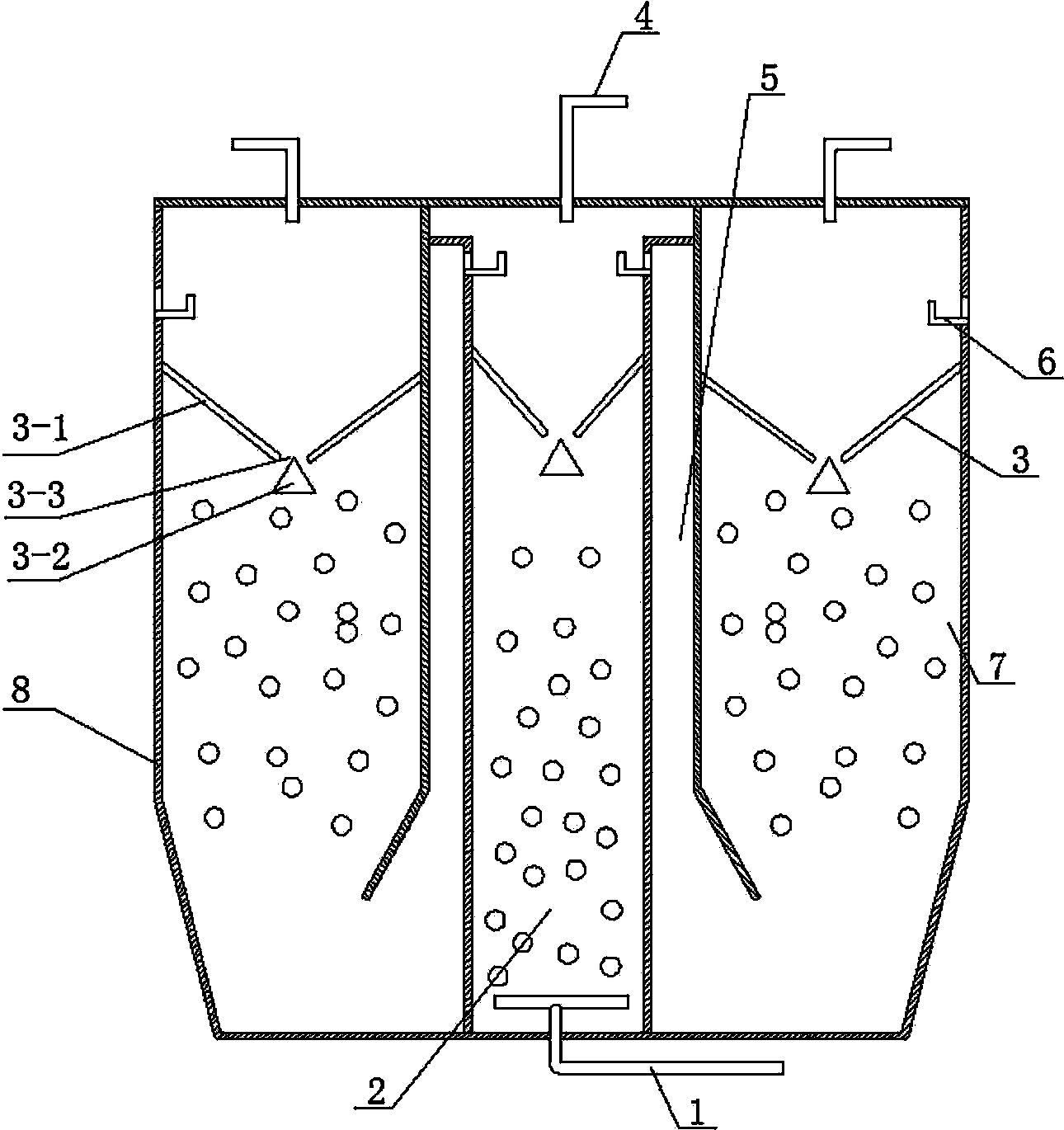

　　本實用新型解決其技術問題所采用的技術方案是：該處理裝置包括截面為矩形的殼體和產甲烷區，殼體內的中心處通過隔離板隔離出產酸區，產酸區兩側的殼體內腔通過隔離板各隔離出一個產甲烷區，產酸區與產甲烷區之間設置有過渡區，產酸區與產甲烷區的頂部都設置有出水堰;產酸區的頂部通過出水堰與過渡區連通，過渡區的底部與產甲烷區連通。

　　所述的產酸區底部的殼體連通有進水管，產酸區和產甲烷區的頂端都設置有出氣管。

　　所述的產酸區和產甲烷區的上部都設置有一個三相分離器。

　　所述的三相分離器由兩片擋料板和一條擋料條構成，兩片擋料板的上端分別固定在對應的殼體內壁上，兩片擋料板的下端對應構成上水口，在上水口的下方設置有擋料條。

　　所述的擋料條的截面為三角形或半圓形，其頂端對應上水口的中心方向。

　　本實用新型的高濃度有機廢水兩段厭氧一體化處理裝置和現有技術相比，具有設計合理、結構簡單、易于加工、操作方便、處理效率高、體積小、工程造價低等優點，可提高廢水的可生化性，COD去除率可達80%以上;非常適合中小型高濃度有機廢水處理工程的應用。
