申請日2014.10.24
公開(公告)日2015.02.04
IPC分類號C02F9/14
摘要
本發明公開了一種蓄電池生產廠區內的污水處理系統，本污水處理系統包括有一級曝氣調節池、二級曝氣調節池、一級中和塔、二級中和塔、清水池，一級曝氣調節池前有格柵井，一級中和塔和二級中和塔上連接有監測調節口及中和劑自動添加裝置，二級中和塔后部連接有斜管沉降池，斜管沉降池、一級中和塔、二級中和塔后部均連接有污泥沉淀池和板塊壓濾機，斜管沉降池后部連接有清水堰，清水堰后部連接有清水池和回水管，回水管與一級曝氣池連接。本污水處理系統能夠有效的將廠區內生產廢水和降雨時初期雨水進行收集并處理，使原含有強酸等有害物質的污水實現回收再利用，且避免城市污水收到二次污染，本污水處理系統環節少，處理效率高。
權利要求書
1.一種電池生產廢水處理系統，所述污水處理系統包括有一級曝氣調節池、 二級曝氣調節池、一級中和塔、二級中和塔、清水池，其特征在于，所述一級曝 氣調節池前部連接有格柵井，一級曝氣調節池與二級曝氣調節池之間設置有過濾 網，所述一級中和塔和二級中和塔上連接有監測調節口及中和劑自動添加裝置， 所述二級中和塔后部連接有斜管沉降池，所述斜管沉降池、一級中和塔、二級中 和塔后部均連接有污泥沉淀池，所述污泥沉淀池后部連接有污泥泵及板塊壓濾 機，所述斜管沉降池后部還連接有清水堰，所述清水堰后部連接有三級過濾池， 所述三級過濾池后部連接有清水檢測池，所述清水檢測池后部連接有清水池和回 水管，所述回水管與一級曝氣池連接。
2.根據權利要求1所述的一種電池生產廢水處理系統，其特征在于，所述 格柵井上連接有生產廢水和生活污水及初期雨水。
3.根據權利要求1所述的一種電池生產廢水處理系統，其特征在于，所述 中和劑自動添加裝置包括堿液添加裝置和PAM添加裝置。
說明書
一種電池生產廢水處理系統
技術領域
本發明屬于污水處理系統，更具體的說涉及一種蓄電池生產廠區內所有的生 產廢水、生活廢水和降雨初期底面和屋頂水的處理系統。
背景技術
蓄電池的生產廠區內，經常使用到硫酸等強酸等具有強腐蝕性的物質，這些 具有強腐蝕性的物質隨著水分等揮發，使得蓄電池生產廠區內不但排出的生產廢 水內還有大量的強酸性物質，廠區內的地面房頂?shù)染采w有強酸性物質，這些強 酸物質會在下雨時隨著雨水被排到下水道內，對下水道內污水甚至是污水處理廠 內污水進行二次污染，為解決這類問題，需要將降雨時的初期雨水隨同生產排出 的廢水一起進行污水處理，然而現有技術中的污水處理技術多數僅僅將污水進行 中和等，不能夠很好的做到將污水內的某些固體物質和水進行分離，大大降低污 水處理系統中處理污水處理環節及清水的潔凈度。
發明內容
本發明技術方案旨在提供一種處理環節少但處理徹底的污水處理系統，本污 水處理系統可以實現對廠區內所有污水進行處理并很好的將處理后的污水進行 固液分離。

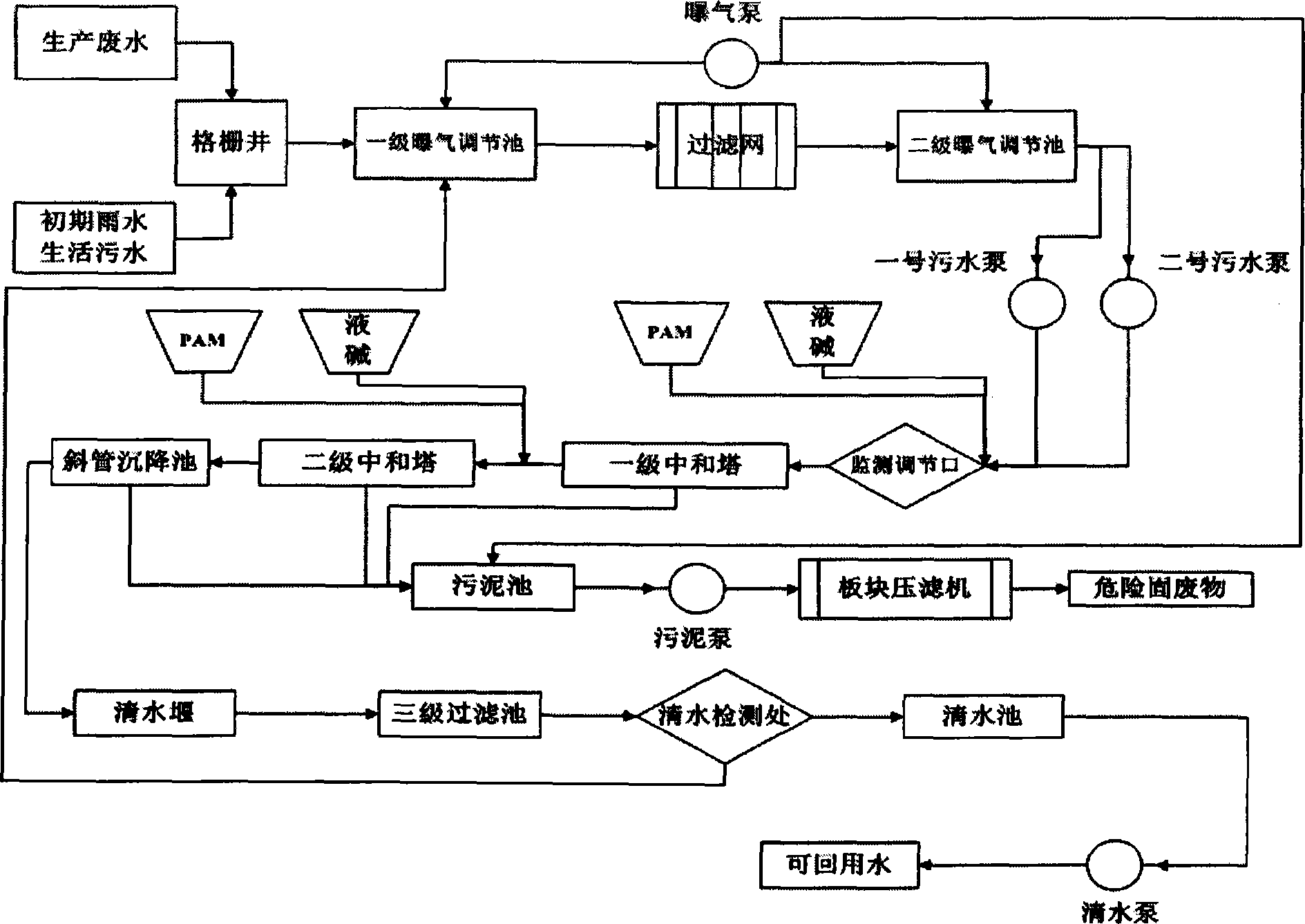

本發明一種電池生產廢水處理系統，污水處理系統包括有一級曝氣調節池、 二級曝氣調節池、一級中和塔、二級中和塔、清水池，一級曝氣調節池前部連接 有格柵井，一級曝氣調節池與二級曝氣調節池之間設置有過濾網，一級中和塔和 二級中和塔上連接有監測調節口及中和劑自動添加裝置，二級中和塔后部連接有 斜管沉降池，斜管沉降池、一級中和塔、二級中和塔后部均連接有污泥沉淀池， 污泥沉淀池后部連接有污泥泵及板塊壓濾機，斜管沉降池后部還連接有清水堰， 清水堰后部連接有三級過濾池，三級過濾池后部連接有清水檢測池，清水檢測池 后部連接有清水池和回水管，回水管與一級曝氣池連接。
優選的，格柵井上連接有生產廢水和生活污水及初期雨水。
優選的，池生產污水處理系統，其特征在于，中和劑自動添加裝置包括堿液 添加裝置和PAM添加裝置。
本發明技術方案的一種電池生產廢水處理系統的工作過程為，首先利用格柵 井將蓄電池生產中排出的污水和降雨初期的雨水進行收集，經過一級曝氣調節池 進行充分曝氣，使得污水在一級曝氣調節池內停留足夠的時間，使得污水內好癢 微生物得到充分的氧量，使得好癢微生物實現對污水和活性污泥內有機物進行充 分分解，將經過一級曝氣調節池內的污水和污泥經過過濾網，過濾掉一些塊狀的 非活性污泥，再將過濾后的廢水排入二級曝氣調節池，重復一級曝氣調節池內的 反應，進一步分解污水和污泥內的有機物，將經過二級曝氣調節池內的污水和污 泥排入一級中和塔內，并同時檢測污水和污泥內的酸的含量及固體微笑顆粒物 的，根據污水中酸的含量及顆粒物的密度利用中和劑自動添加裝置向一級中和塔 內加入適量的堿液和PAM，待中和結束后，將沉淀的污泥一級中和塔上層污水 排放至二級中和塔內，并向二級中和塔內加入適量的堿液和PAM，將下層的污 泥排放至污泥池內，進入二級中和塔內的污水繼續中和沉降，使得一些PAM吸 收少量的顆粒物質進行進一步沉淀，待污水在二級中和塔內進行足夠的沉降后， 將上層污水排放至下一步的斜管沉降池內，將下層的沉淀物排放至污泥池內，污 水在斜管沉降池進行進一步快速的沉降，使得污水中微小的顆粒物質全部沉降， 得到上層清水河下層的污泥，將上層的清水排放至清水堰，將下層的污泥排放至 污泥池，利用連接在污泥池上的污泥泵和板塊壓濾機將污泥池內的污泥壓縮成固 體塊狀物，縮小體積，便于運輸，將清水堰內的清水只要三級過濾池內，進行進 一步過濾，對過濾后的清水進行檢測，若滿足回收利用要求即可直接排放至清水 池儲存，若不符合再利用要求就可通過回水管返回一級曝氣調節池進行在一次的 處理，提高污水處理能力和污水回收利用率。
本發明技術方案的有益效果是：充分利用微生物對污水內有機物進行分解， 同時將中和與沉淀揉合到一個中和塔內，縮短污水處理的環節，加快污水處理系 統的效率，利用非離子型高分子絮凝劑即PAM將中和反應中產生的微小沉淀物 進行聚積并沉淀，加快固液分離速度和程度，同時利用斜管沉降的方式對中和沉 降后的水進行進一步沉降，大大加快了污水內微小顆粒物的沉淀，使得經過斜管 沉降的污水基本可以達到清澈回收再利用的標準。本發明技術方案對廢水的收集 采用格柵井，可以有效的將降雨初期廠區內地面上的水進行手機，同時將降雨一 定時間以后的雨水直接排放，在最有效的處理了廠區內還有強酸等物質污染的水 后將基本無污染的雨水進行排放，保護了地下水道內的水免受二次污染的同時降 低了本廠區內污水處理系統的污水處理壓力。
