申請日2013.09.23
公開(公告)日2014.04.16
IPC分類號F26B25/22; F26B15/06
摘要
本實用新型涉及一種印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備，其上料裝置和鋪料裝置設置在熱風循環網帶式烘干機的進料端，烘干粗品輸送裝置設置在熱風循環網帶式烘干機的出料端，成品粉碎回收裝置的進料端與烘干粗品輸送裝置出料端連接，物料通過上料裝置上料至鋪料裝置，鋪料裝置將物料均勻鋪料在熱風循環網帶式烘干機的網帶上進行烘干，烘干后的粗品通過烘干粗品輸送裝置輸送至成品粉碎回收裝置。該設備是目前印染行業廢水堿減量殘?jiān)厥绽孟冗M(jìn)的專用烘干設備，徹底解決我國傳統印染行業廢水殘?jiān)厥瘴廴敬蟆⒒厥绽寐实�、能耗大的缺點，該設備高效，節能，經濟效益社會效益巨大。
權利要求書
1.一種印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備，其特征是：包括上 料裝置、鋪料裝置(2)、熱風循環網帶式烘干機(3)和烘干粗品輸送裝置(4)， 上料裝置和鋪料裝置(2)設置在熱風循環網帶式烘干機(3)的進料端，烘干 粗品輸送裝置(4)設置在熱風循環網帶式烘干機(3)的出料端，物料通過上 料裝置上料至鋪料裝置(2)，鋪料裝置(2)將物料均勻鋪料在熱風循環網帶 式烘干機(3)的網帶上進行烘干，烘干后的粗品通過烘干粗品輸送裝置(4) 輸出。
2.根據權利要求1所述的印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備，其 特征是：在所述的烘干粗品輸送裝置(4)出料端設置成品粉碎回收裝置。
3.根據權利要求1所述的印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備，其 特征是：所述的上料裝置采用翻斗式提升機進行上料。
4.根據權利要求1所述的印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備，其 特征是：所述的鋪料裝置(2)采用犁刀式鋪料機(21)進行鋪料。
5.根據權利要求4所述的印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備，其 特征是：所述的犁刀式鋪料機(21)前方設置攪拌翻動裝置(22)，用于對上 料裝置倒下的物料進行攪拌。
6.根據權利要求1所述的印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備，其 特征是：所述的熱風循環網帶式烘干機(3)內具有兩層或兩層以上的網帶，分 為多個熱風循環單元(31)，熱風循環單元(31)與排濕裝置(32)連接。
7.根據權利要求6所述的印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備，其 特征是：所述的排濕裝置(32)的出口連接尾氣除塵裝置(33)。

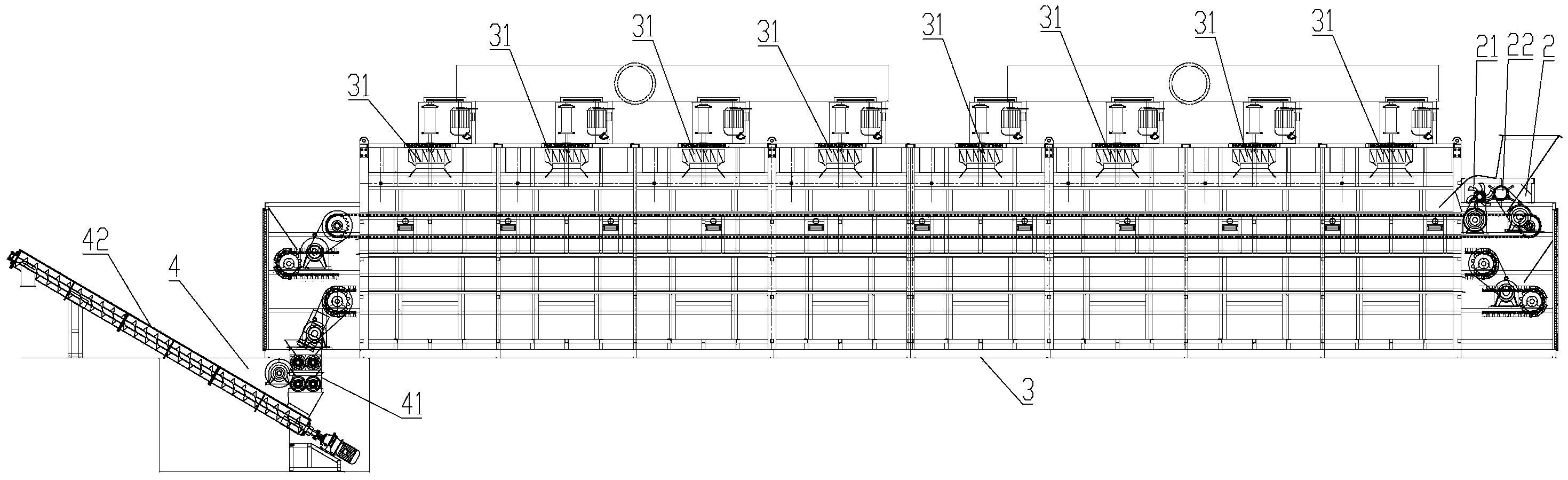

8.根據權利要求7所述的印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備，其 特征是：所述的熱風循環網帶式烘干機(3)具有三層網帶，分為八個熱風循環 單元(31)，八個熱風循環單元(31)配備兩個排濕裝置(32)，每四個熱風循 環單元(31)通過管道與一個排濕裝置(32)連接，兩個排濕裝置(32)的出 口端連接在一個尾氣除塵裝置(33)上，尾氣除塵裝置(33)為水噴淋除塵器。
9.根據權利要求2所述的印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備，其 特征是：所述的烘干粗品輸送裝置(4)包括破碎機(41)和螺桿輸送機(42)， 烘干后的粗品通過破碎機(41)破碎后通過螺桿輸送機(42)輸出至成品粉碎 回收裝置。
10.根據權利要求2所述的印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備， 其特征是：所述的成品粉碎回收裝置包括成品粉碎機、旋風收料器和脈沖式布 袋除塵器，成品粉碎機的進料斗連接烘干粗品輸送裝置(4)的出料端連接，通 過成品粉碎機粉碎后的物料依次經過旋風收料器和脈沖式布袋除塵器負壓回收 物料。
說明書
印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備
技術領域
本實用新型涉及一種印染行業廢水堿減量殘?jiān)厥绽煤娓稍O(shè)備。
背景技術
目前我國印染廠在色澤布染整工序中會產生大量的堿減量廢水殘?jiān)苯?排放不僅污染環境，而傳統的廢水殘?jiān)峭ㄟ^煤電廠混合在煤炭中一起燃 燒，幾乎無利用價值，經相關部門及專家研究發現該廢水殘?jiān)写嬖谥鴥r(jià)值較 高的對苯二甲酸等化學原料，為了回收這樣有較高價值的化學原料，首先需要 將堿減量廢水殘?jiān)稍�，傳統的靠天曬干方法效率低，而且容易發生環境污染 事故。
實用新型內容
本實用新型所要解決的技術問題是：提供一種印染行業廢水堿減量殘?jiān)?回收利用烘干設備，可以高效、節能、環保地烘干、回收印染行業廢水堿減量 殘?jiān)?/P>
本實用新型解決其技術問題所采用的技術方案是：一種印染行業廢水 堿減量殘?jiān)厥绽煤娓稍O(shè)備，包括上料裝置、鋪料裝置、熱風循環網帶式烘 干機和烘干粗品輸送裝置，上料裝置和鋪料裝置設置在熱風循環網帶式烘干機 的進料端，烘干粗品輸送裝置設置在熱風循環網帶式烘干機的出料端，物料通 過上料裝置上料至鋪料裝置，鋪料裝置將物料均勻鋪料在熱風循環網帶式烘干 機的網帶上進行烘干，烘干后的粗品通過烘干粗品輸送裝置輸出。
進一步限定，在烘干粗品輸送裝置出料端設置成品粉碎回收裝置。成品粉 碎回收裝置可單獨使用。
進一步限定，上料裝置采用翻斗式提升機進行上料。由于需要烘干的物料 水分較多，粘性特別大，一般采用的皮帶輸送，螺桿輸送根本無法解決上料問 題。而采用翻斗式提升機進行上料十分合理，徹底解決自動上料的難題。
進一步限定，鋪料裝置采用犁刀式鋪料機進行鋪料。由于該堿減量廢水殘 渣粘性特別大，又不能擠壓、擠壓后會出現漿糊狀，根本無法均勻鋪料。采用 犁刀式鋪料機進行鋪料，徹底解決上述物料鋪料難的問題。
更進一步限定，犁刀式鋪料機前方設置攪拌翻動裝置，用于對上料裝置倒 下的物料進行攪拌。以防止粘性物料輸送時發生堵塞，為下一步犁刀式鋪料機 鋪料做好前提準備。
進一步限定，熱風循環網帶式烘干機內具有兩層或兩層以上的網帶，烘分 為多個熱風循環單元，熱風循環單元與排濕裝置連接。
排濕裝置的出口連接尾氣除塵裝置。
熱風循環網帶式烘干機具有三層網帶，分為八個熱風循環單元，八個熱風 循環單元配備兩個排濕裝置，每四個熱風循環單元通過管道與一個排濕裝置連 接，兩個排濕裝置的出口端連接在一個尾氣除塵裝置上，尾氣除塵裝置為水噴 淋除塵器。
進一步限定，烘干粗品輸送裝置包括破碎機和螺桿輸送機，烘干后的粗品 通過破碎機破碎后通過螺桿輸送機輸出至成品粉碎回收裝置。
進一步限定，成品粉碎回收裝置包括成品粉碎機、旋風收料器和脈沖式布 袋除塵器，成品粉碎機的進料斗連接烘干粗品輸送裝置的出料端連接，通過成 品粉碎機粉碎后的物料依次經過旋風收料器和脈沖式布袋除塵器負壓回收物 料。整個裝置由于是負壓運行，故無任何粉塵物料外泄，既高效又經濟合理且 經除塵排出的尾氣達到環保要求。
本實用新型的有益效果是：通過采用印染行業廢水堿減量殘?jiān)厥绽煤?干設備，徹底解決傳統印染行業廢水殘?jiān)廴敬蟆⒒厥绽寐实�、能耗大的�?點，該設備高效，節能，效益巨大。
