申請日2013.09.23

　　公開(公告)日2014.01.01

　　IPC分類號C02F9/04

　　摘要

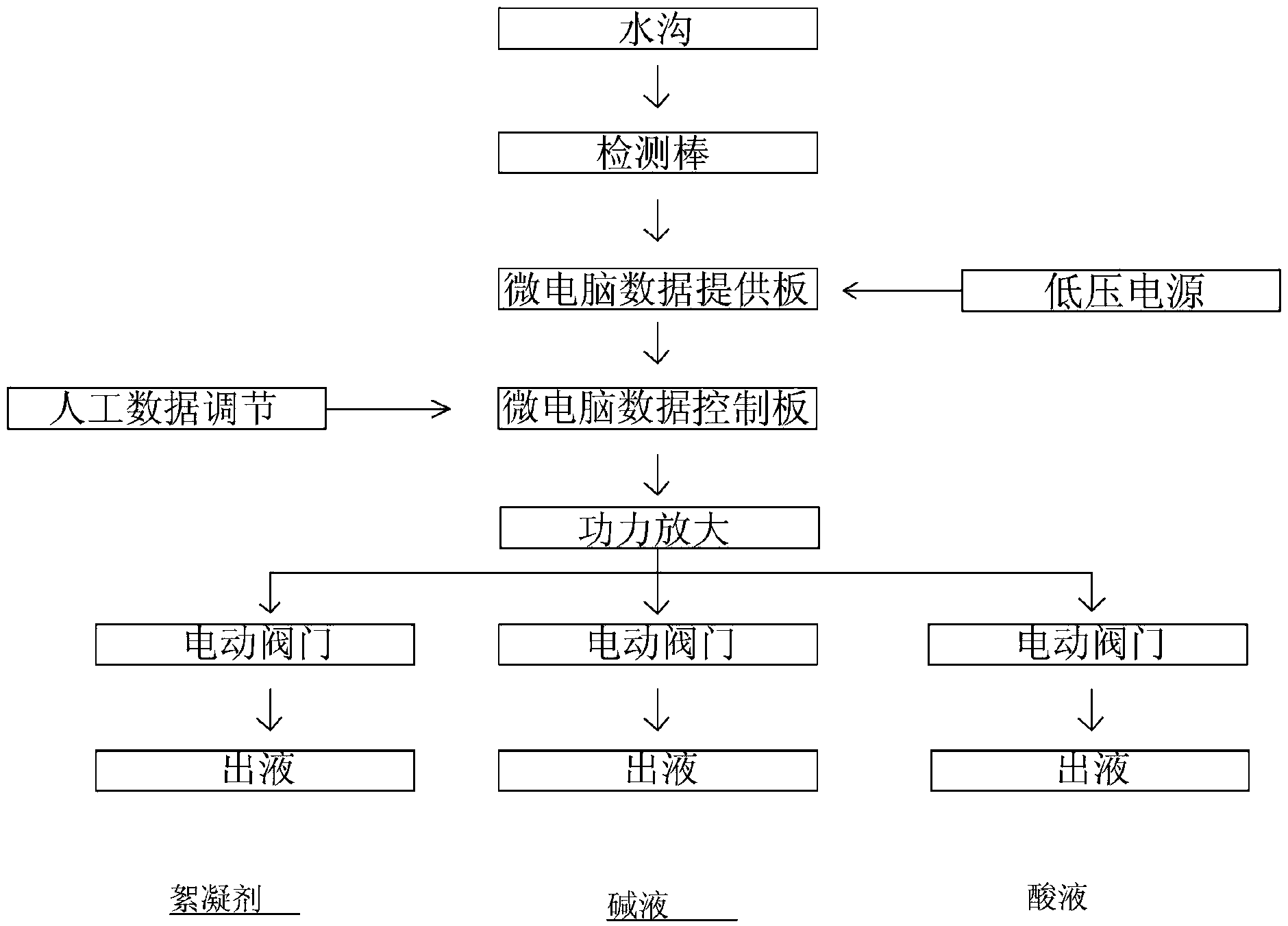

　　一種石材加工廢水水質調節系統，包括水質自動檢測裝置和微電腦水質調節器，所述水質自動檢測裝置部分置于水溝當中，檢測出的信息通過光纜發送給微電腦水質調節器;所述微電腦水質調節器置于水溝上方，可按需求人工設置水質，接收水質自動檢測裝置發送的信息后自動完成水質調節。該系統可按需求人工設置水質，由PLC自動控制系統根據對廢水流量、廢水濃度和廢水PH值自動檢測的結果，控制向廢水中自動添加沉淀液和調節液，實現了廢水水質的自動調節并使水質達到生產要求，極大的降低了對水資源的需求，并且清水回收利用時對生產的石材表面不會產生腐蝕。

　　權利要求書

　　1.一種石材加工廢水水質調節系統，其特征在于，包括水質自動檢測 裝置和微電腦水質調節器，所述水質自動檢測裝置部分置于水溝當中，檢 測出的信息通過光纜發送給微電腦水質調節器;所述微電腦水質調節器置 于水溝上方，可按需求人工設置水質，接收水質自動檢測裝置發送的信息 后自動完成水質調節。

　　2.根據權利要求1所述的石材加工廢水水質調節系統，其特征在于， 所述水質自動檢測裝置外部具有外殼，內部裝有檢測棒和微電腦數據提供 板。

　　3.根據權利要求2所述的石材加工廢水水質調節系統，其特征在于， 所述檢測棒包括質量流量計和在線P H檢測儀。

　　4.根據權利要求1所述的石材加工廢水水質調節系統，其特征在于， 所述微電腦水質調節器外部具有外殼，內部裝有微電腦數據控制板、電動 閥門、存放水質調節液的容器和存放沉淀液的容器。

　　5.根據權利要求4所述的石材加工廢水水質調節系統，其特征在于， 所述微電腦數據控制板包含P L C自動控制系統，所述電動閥門有三個， 所述三個電動閥門組成執行系統。

　　6.根據權利要求5所述的石材加工廢水水質調節系統，其特征在于， 所述沉淀液為無機聚合絮凝劑，所述水質調節液為酸液和堿液。

　　說明書

　　一種石材加工廢水水質調節系統

　　技術領域

　　本發明涉及廢水處理中的水質調節領域，特別是一種石材加工廢水水 質調節系統。

　　背景技術

　　近幾年，隨著石材行業的發展壯大，其所產生的廢物如粉渣、碎石等 也隨之增多，對人們生活環境帶來了很大的影響，有的甚至造成了嚴重的 污染和破壞。在生產過程中為達到石材表面的理想效果，有些企業使用大 量的生活用水，給地球的水資源造成了嚴重的浪費;有些企業為了節約生 活用水，已經開始對廢水進行處理回收再使用。

　　目前石材行業經常使用的廢水處理方法中，如挖多個池子逐個進行過 濾、沉淀，用多個鐵罐逐個沉淀，以及用鐵塔式處理廢水，均存在無法自 動檢測水質和調節水質的問題，因此產出的所謂清水會對機器和石材表面 產生嚴重的破壞，所產生的粉漿和粉餅的運出會對環境造成嚴重的破壞。

　　發明內容

　　針對上述現有技術中存在的問題，本發明的目的在于提供一種石材加 工廢水水質調節系統，使石材加工過程的廢水水質達到中性。

　　為了實現上述發明目的，本發明采用的技術方案如下：

　　一種石材加工廢水水質調節系統，包括水質自動檢測裝置和微電腦水 質調節器，所述水質自動檢測裝置部分置于水溝當中，檢測出的信息通過 光纜發送給微電腦水質調節器;所述微電腦水質調節器置于水溝上方，可 按需求人工設置水質，接收水質自動檢測裝置發送的信息后自動完成水質 調節。

　　進一步地，所述水質自動檢測裝置外部具有外殼，內部裝有檢測棒和 微電腦數據提供板。

　　進一步地，所述檢測棒包括質量流量計和在線P H檢測儀。

　　進一步地，所述微電腦水質調節器外部具有外殼，內部裝有微電腦數 據控制板、電動閥門、存放水質調節液的容器和存放沉淀液的容器。

　　進一步地，所述微電腦數據控制板包含P L C自動控制系統，所述電 動閥門有三個，所述三個電動閥門組成執行系統。

　　進一步地，所述沉淀液為無機聚合絮凝劑，所述水質調節液為酸液 和堿液。

　　本發明提供的石材加工廢水水質調節系統，容易安裝，可靠性高，可 按需求人工設置水質，由P L C自動控制系統根據對廢水流量、廢水濃度和 廢水P H值自動檢測的結果，控制向廢水中自動添加沉淀液和調節液，實現 了廢水水質的自動調節并使水質達到生產要求，極大的降低了對水資源的 需求，并且清水回收利用時對生產的石材表面不會產生腐蝕。
