申請日2013.08.28
公開(公告)日2014.06.25
IPC分類號C02F11/04; C02F11/02
摘要
一種污泥除磷裝置，包括：除磷反應器，其包括除磷反應器柱體和除磷反應器半固定頂蓋，所述除磷反應器柱體為底部封閉、上部開放的圓柱體結構，所述除磷反應器半固定頂蓋設置于所述柱體上部;出水口，設置于所述除磷反應器柱體側壁上;第一排泥口，設置于所述除磷反應器柱體底部;腐殖土反應器，其包括腐殖土反應器柱體和腐殖土反應器半固定頂蓋;污泥管，一端固定于所述除磷反應器柱體的側壁上，另一端設置于所述腐殖土反應器半固定頂蓋上;污泥再生管，一端固定于所述腐殖土反應器柱體的底部，另一端設置于所述除磷反應器半固定頂蓋上;腐殖土柱，設置于所述腐殖土反應器柱體的內側壁上;第二排泥口，設置于所述腐殖土反應器柱體的底部。
權利要求書
1.一種污泥除磷裝置,其特征在于：包括：
除磷反應器，其包括除磷反應器柱體和除磷反應器半固定頂蓋，所述除磷反應器柱體為底部封閉、上部開放的圓柱體結構，所述除磷反應器半固定頂蓋設置于所述柱體上部;
出水口，設置于所述除磷反應器柱體側壁上;
第一排泥口，設置于所述除磷反應器柱體底部;
腐殖土反應器，其包括腐殖土反應器柱體和腐殖土反應器半固定頂蓋，所述腐殖土反應器柱體為底部封閉、上部開放的圓柱體結構，所述腐殖土反應器半固定頂蓋設置于所述腐殖土反應器柱體上部;
污泥管，一端固定于所述除磷反應器柱體的側壁上，另一端設置于所述腐殖土反應器半固定頂蓋上;
污泥再生管，一端固定于所述腐殖土反應器柱體的底部，另一端設置于所述除磷反應器半固定頂蓋上;
腐殖土柱，設置于所述腐殖土反應器柱體的內側壁上;
第二排泥口，設置于所述腐殖土反應器柱體的底部。
2.根據權利要求1所述的污泥除磷裝置,其特征在于：還包括：
第一攪拌器，設置于除磷反應器半固定頂蓋中心，通過導線與除磷反應器外部的電機相連;和/或，
第二攪拌器，設置于所述腐殖土反應器半固定頂蓋中心，通過導線與所述腐殖土反應器外部的電機相連。
3.根據權利要求1所述的污泥除磷裝置,其特征在于：還包括：
第一取樣口，設置于除磷反應器柱體側壁上;和/或，
第二取樣口，設置于所述腐殖土反應器柱體的側壁上。
4.根據權利要求1所述的污泥除磷裝置,其特征在于：還包括：
液位計，設置于除磷反應器半固定頂蓋上。
5.根據權利要求1所述的污泥除磷裝置,其特征在于：還包括：
砂芯曝氣頭，設置于除磷反應器柱體的底部，通過軟管與除磷反應器外部的曝氣泵相連。
6.根據權利要求3所述的污泥除磷裝置,其特征在于：
所述第一取樣口與污泥除磷裝置的出水口及污泥管位于同一豎直位置。
7.根據權利要求1所述的污泥除磷裝置,其特征在于：
所述第一排泥口、第二排泥口和出水口均設置有閥門。
8.根據權利要求3所述的污泥除磷裝置,其特征在于：
所述第一取樣口、第二取樣口均設置有閥門。
9.根據權利要求1所述的污泥除磷裝置,其特征在于：
所述污泥管和污泥再生管通過閥門分別固定于所述除磷反應器、腐殖土反應器上;和/或，
所述除磷反應器柱體和除磷反應器半固定頂蓋、腐殖土反應器柱體和腐殖土反應器半固定頂蓋均為有機玻璃材質。
10.根據權利要求5所述的污泥除磷裝置,其特征在于：
所述腐殖土柱直徑為2cm，長度為7cm，是褐色柱狀體;所述軟管直徑為8mm。
11.根據權利要求1所述的污泥除磷裝置,其特征在于：
所述除磷反應器的高徑比為100:19，腐殖土反應器的高徑比為70:19，腐殖土柱和腐殖土反應器的體積比約為1:5;進水和排放泥水混合液的體積比為3。
說明書
一種污泥除磷裝置
技術領域
本實用新型屬于污水生物處理技術領域，涉及污泥除磷裝置。
背景技術
氮、磷在水體中的含量過高將導致水體的富營養化問題。目前，我國的水體富營養化問 題尤為突出，特別是太湖、滇池及巢湖等重要的水源地水體的污染更為嚴重。如何有效地去 除污水中的氮、磷已經成為當前亟待解決的問題。有研究表明，與氮相比，藻類等水生生物 對磷元素更敏感。因此，污水中磷的去除對控制水體富營養化尤為重要。由于化學除磷過程 中使用的化學藥劑常會引起二次污染，且污泥產量大，運行費用高，因此污水處理廠主要是 通過強化生物除磷(Enhanced Biological Phosphorus Removal，EBPR)工藝去除污水中的磷。
強化生物除磷工藝是微生物在厭氧和好氧交替循環條件下形成過量的釋磷和吸磷，最終 在好氧階段形成“超量”的胞內聚磷，并以剩余污泥的形式將其排出，從而達到去除污水中 磷的目的。能夠超量吸磷的微生物通稱為聚磷菌(PAOs)，但是在該工藝中還存在著與PAOs 競爭的另一類微生物-聚糖菌(GAOs)。GAOs與PAOs的代謝比較相似，但是GAOs并沒 有超量釋磷和吸磷的功能，反而會和PAOs競爭污水中的碳源，從而降低強化生物除磷工藝 的除磷效果和運行穩定性。
發明內容
本實用新型的目的在于提供一種活性污泥除磷裝置，克服現有除磷裝置存在的上述缺點。
為達到上述目的，本實用新型的解決方案是：

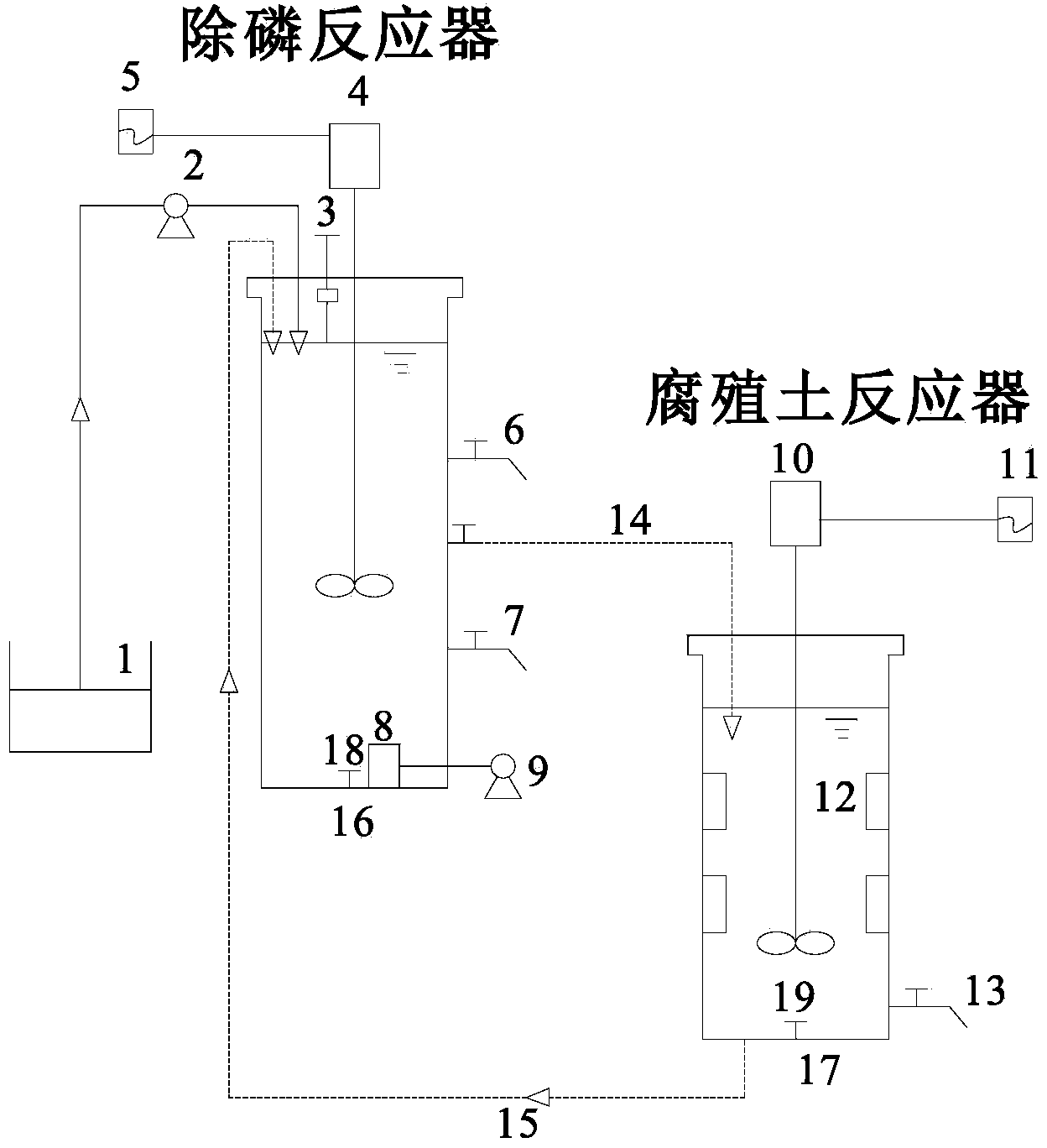

一種污泥除磷裝置,其包括：
除磷反應器，其包括柱體和半固定頂蓋，柱體為底部封閉，上部未封閉的圓柱體結構， 半固定頂蓋設置于柱體上部;
液位計，設置于除磷反應器半固定頂蓋上;
第一攪拌器，設置于除磷反應器半固定頂蓋中心，通過導線與除磷反應器外部的電機相 連;
第一取樣口，設置于除磷反應器柱體側壁上;
出水口，設置于除磷反應器柱體側壁上;
砂芯曝氣頭，設置于除磷反應器柱體底部，通過軟管與除磷反應器外部的曝氣泵相連;
第一排泥口，設置于除磷反應器柱體底部;
腐殖土反應器，其包括柱體和半固定頂蓋，柱體為底部封閉，上部未封閉的圓柱體結構， 半固定頂蓋設置于柱體上部;
污泥管，一端固定于除磷反應器柱體側壁上，另一端不固定，設置于腐殖土反應器半固 定頂蓋上;
污泥再生管，一端固定于腐殖土反應器柱體底部，另一端不固定，設置于除磷反應器半 固定頂蓋上;
第二攪拌器，設置于腐殖土反應器半固定頂蓋中心，通過導線與腐殖土反應器外部的電 機相連;
第二取樣口，設置于腐殖土反應器柱體側壁上;
腐殖土柱，設置于腐殖土反應器柱體的內側壁上;
第二排泥口，設置于腐殖土反應器柱體底部;
進一步，所述軟管直徑為8mm;
所述出水口、第一取樣口及污泥管位于同一豎直位置;
所述第一攪拌器和第二攪拌器設置有攪拌槳;
所述第一取樣口、第二取樣口、第一排泥口、第二排泥口和出水口均設置有閥門;優選 的，其中出水口距離除磷反應器柱體底部7cm，第一取樣口設置于出水口正上方24.5cm，第 一排泥口設置于除磷反應器柱體底部正中心，第二排泥口設置于腐殖土反應器柱體底部正中 心，第二取樣口距離腐殖土反應器柱體底部3.5cm。
所述腐殖土柱直徑為2cm，長度為7cm，是褐色柱狀體;
所述污泥管和污泥再生管都通過閥門固定于反應器上;
所述柱體和半固定頂蓋由有機玻璃材質制作;
對于工業應用，出水口的位置可以根據排放的泥水混合液體積和進水體積計算，結合反 應器加工制作之便取近似值，如整數值;取樣口位置無特別要求，根據實際反應器來具體設 置;反應器尺寸按本實驗比例設置，其中除磷反應器的高徑比為100:19，腐殖土反應器的高 徑比為70:19，腐殖土柱和腐殖土反應器的體積比約為1:5;進水和排放泥水混合液的體積比 為3;具體運行條件如下：除磷反應器每天運行2個周期，進水充水比0.6，每個周期12h， 其中厭氧2h，好氧3h，沉淀2h，排水5min，其余時間閑置;厭氧階段，攪拌;好氧階段， 曝氣量為32L/h。腐殖土反應器，攪拌，其中活性污泥混合液的溶解氧值維持在0.5mg/L以 下。
由于采用了以上技術方案，本實用新型具有以下優點：
本實用新型由于設置了攪拌器，可以保證除磷反應器和腐殖土反應器中的泥水均勻混合， 提高采樣的可靠性;同時可以保證腐殖土反應器中的污泥處于懸浮狀態，保證污泥培養的充 分性;
本實用新型由于設置了液位計，可以測量水位，準確計算水量，為效率等的結果計算提 供便利;
本實用新型設置了腐殖土柱，提供了富含腐殖質的環境，對于發揮系統顯著的除磷功用 具有重要價值;
本實用新型設置了排泥口，對充分控制系統污泥量及研究泥齡對系統除磷效果影響具有 重要價值;
本實用新型采用有機玻璃材質制成，保證反應器內部溫度與外部一致;
本實用新型可適用于生活污水除磷處理。
