申請日2014.11.07

　　公開(公告)日2015.03.25

　　IPC分類號F17D5/02; F16L55/134

　　摘要

　　本發明涉及一種管道施工領域應用的管道嚴密性檢查用的封堵裝置，特別是一種污水管道滲漏檢測用的管道快速封堵裝置及使用方法。該裝置包括螺栓、螺母、支架及空心圓形板;空心圓形板由2-8片扇形金屬板環形固定連接成一體，空心圓形板與固定連接在螺母上的內緣鋼板固定連接，扇形金屬板之間以及空心圓形板與固定連接在螺母上的內緣鋼板之間固定安裝有橡膠鏈接片，在空心圓形板的外圓周處活動套設有橡膠密封圈;螺母與螺栓活動連接;在空心圓形板的兩側面上設置有卡槽，通過安裝在卡槽內的支架將螺栓、螺母及空心圓形板活動支設在檢測管道的內壁，實現封堵。本發明安裝和拆卸方便，而且可以重復利用，節約人力和物力，縮短施工時間。

　　權利要求書

　　1.一種污水管道滲漏檢測用的管道快速封堵裝置，其特征在于：該裝置包括螺栓(10)、螺母(4)、支架(8)及空心圓形板(11);空心圓形板(11)是由2-8片扇形金屬板(6)環形固定連接成一體，空心圓形板(11)與固定連接在螺母(4)上的內緣鋼板(3)連接，扇形金屬板(6)之間以及空心圓形板(11)與固定連接在螺母(4)上的內緣鋼板(3)之間固定安裝有橡膠鏈接片(2)，在空心圓形板(11)的外圓周處活動套設有橡膠密封圈(1);螺母(4)與螺栓(10)活動連接;在空心圓形板(11)的兩側面上設置有卡槽(5)，通過安裝在卡槽(5)內的支架(8)將螺栓(10)、螺母(4)及空心圓形板(11)活動支設在管道(9)的內壁。

　　2.根據權利要求1所述的一種污水管道滲漏檢測用的管道快速封堵裝置，其特征在于：所述的扇形金屬板(6)的圓心角設置在450-1800之間，其厚度為5mm-30mm。

　　3.根據權利要求1所述的一種污水管道滲漏檢測用的管道快速封堵裝置，其特征在于：所述的扇形金屬板(6)的材料或?yàn)椴讳P鋼或鑄鐵或鍍鋅板或鋁合金板。

　　4.根據權利要求1所述的一種污水管道滲漏檢測用的管道快速封堵裝置，其特征在于：所述的橡膠鏈接片(2)是采用涂油防水涂層膠粘纖維材料的橡膠片，橡膠片的厚度在2mm-5mm之間。

　　5.根據權利要求1所述的一種污水管道滲漏檢測用的管道快速封堵裝置，其特征在于：所述的空心圓形板(11)為由4-6片扇形金屬板(6)之間通過橡膠鏈接片(2)以鉚接和膠粘連接的方式連接在一起，空心圓形板(11)與固定連接在螺母(4)上的內緣鋼板(3)之間也通過橡膠鏈接片(2)以鉚接和膠粘連接的方式連成一體。

　　6.根據權利要求1所述的一種污水管道滲漏檢測用的管道快速封堵裝置，其特征在于：所述的橡膠密封圈(1)是帶有密封圈充氣閥門(7)的可承壓充氣的橡膠圈，橡膠密封圈(1)的直徑在400mm-1600mm范圍內。

　　7.根據權利要求1所述的一種污水管道滲漏檢測用的管道快速封堵裝置，其特征在于：所述的卡槽(5)的開口方向?yàn)閮A斜向下300-900之間，卡槽(5)固定在空心圓形板(11)的兩側面上。

　　8.根據權利要求1所述的一種污水管道滲漏檢測用的管道快速封堵裝置，其特征在于：所述的安裝在卡槽(5)內的支架(8)為鋼筋支架。

　　9.按照權利要求1所述的一種污水管道滲漏檢測用的管道快速封堵裝置的使用方法，其特征在于：包括以下步驟：

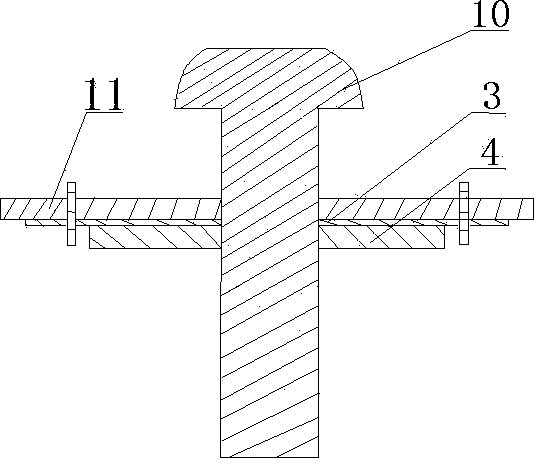

　　a)以螺栓(10)為活動支點，先將螺母(4)裝在螺栓(10)上，螺母(4)上固定有內緣鋼板(3)，內緣鋼板(3)與空心圓形板(11)通過橡膠鏈接片(2)以鉚接和膠粘連接的方式連成一體，再將橡膠密封圈(1)套裝在空心圓形板(11)上;將支架(8)卡裝在卡槽(5)內并支撐在管道(9)的內壁上;

　　b)打開橡膠密封圈(1)上的密封圈充氣閥門(7)，用充氣機向橡膠密封圈(1)里充氣，直到橡膠密封圈(1)與管壁緊密貼合，使空心圓形板(11)與管道(9)通過橡膠密封圈(1)緊貼，實現管道封堵。

　　說明書

　　一種污水管道滲漏檢測用的管道快速封堵裝置及使用方法

　　技術領域

　　本發明涉及一種管道施工領域應用的管道嚴密性檢查用的裝置及其使用方法，具體是一種污水管道滲漏檢測用的管道快速封堵裝置及使用方法。

　　背景技術

　　一般情況下，在市政公路建設過程中，污水管道在施工、檢修、整治完成后,交付使用前應進行嚴密性檢查或者滲漏水試驗。污水管道的滲漏，不僅會污染環境，而且可能造成路面塌陷的危險。對于污水管道的滲漏質量的檢測，是對施工效果進行評估和竣工驗收的重要環節和內容。因此，對市政公路污水管道的滲漏檢測，對保證工程進度和工程質量具有重要意義。

　　污水管道(污水、雨水、雨污水合流管道)大多采用無壓重力流輸送方式,按照我國《給水污水管道工程施工及驗收規范》(GB50268-97)(簡稱規范)的規定,其應采用閉水法進行嚴密性試驗。在采用此方法的過程中，最重要的是對管道兩端的封堵要嚴密。當前，工程上通常采用的方式是用水泥和磚石進行封砌后，再用加入防水劑的水泥砂漿進行密封后灌水試驗。而采用這種封堵方法，往往需要較長的施工時間和人力物力，特別在冬季施工過程中，還要加上防凍劑等，對實驗過程造成了很大影響。因此，此種封堵措施難以保證施工進度和時間安排，影響后續施工，增加建設成本。

　　發明內容

　　本發明所要解決的技術問題是提供一種污水管道滲漏檢測用的管道快速封堵裝置及使用方法，該裝置能承載一定的水壓力且密封性高，而且裝置安裝和拆卸方便，能重復利用，節約在施工過程中所耗費的時間、人力及物力，滿足不同管徑檢測的需要。

　　為了解決上述技術問題，本發明的技術方案是這樣實現的：

　　一種污水管道滲漏檢測用的管道快速封堵裝置，該裝置包括螺栓、螺母、支架及空心圓形板;空心圓形板是由2-8片扇形金屬板環形固定連接成一體，空心圓形板與固定連接在螺母上的內緣鋼板連接，扇形金屬板之間以及空心圓形板與固定連接在螺母上的內緣鋼板之間固定安裝有橡膠鏈接片，在空心圓形板的外圓周處活動套設有橡膠密封圈;螺母與螺栓活動連接;在空心圓形板的兩側面上設置有卡槽，通過安裝在卡槽內的支架將螺栓、螺母及空心圓形板活動支設在管道的內壁。

　　進一步，所述的扇形金屬板的圓心角設置在450-1800之間，其厚度為5mm-30mm;

　　進一步，所述的扇形金屬板的材料或?yàn)椴讳P鋼或鑄鐵或鍍鋅板或鋁合金板;

　　進一步，所述的橡膠鏈接片采用涂油防水涂層膠粘纖維材料的橡膠片，橡膠片的厚度在2mm-5mm之間;

　　進一步，所述的空心圓形板為由4-6片扇形金屬板之間通過橡膠鏈接片以鉚接和膠粘連接的方式連接一起，空心圓形板與固定連接在螺母上的內緣鋼板之間也通過橡膠鏈接片以鉚接和膠粘連接的方式連成一體;

　　進一步，所述的橡膠密封圈是帶有密封圈充氣閥門的可承壓充氣橡膠圈，橡膠密封圈的直徑在400mm-1600mm范圍內;

　　進一步，卡槽的開口方向?yàn)閮A斜向下300-900之間，卡槽焊接在空心圓形板的兩側面上;

　　進一步，所述的螺栓的長度為200mm-800mm;

　　進一步，所述的螺母與螺栓通過螺紋活動連接成一體;

　　進一步，所述的安裝在卡槽內的支架為鋼筋支架。

　　一種污水管道滲漏檢測用的管道快速封堵裝置的使用方法，包括以下步驟：

　　(a)以螺栓為活動支點，先將螺母裝在螺栓上，螺母上固定有內緣鋼板，內緣鋼板與空心圓形板通過橡膠鏈接片以鉚接和膠粘連接的方式連成一體，再將橡膠密封圈套裝在空心圓形板上;將支架卡裝在卡槽內并支撐在管道的內壁上;

　　(b)打開橡膠密封圈上的密封圈充氣閥門，用充氣機向橡膠密封圈里充氣，直到橡膠密封圈與管壁緊密貼合，使空心圓形板與管道通過橡膠密封圈緊貼，實現管道封堵。

　　本發明的有益效果和技術特點是：

　　1、本發明結構簡單，使用方便，能夠承受一定水壓且密封性高，可拆卸結構使該裝置的安裝和拆卸操作方便，需要檢測時現場裝配;檢測完畢后拆卸、存放方便，而且能夠重復使用，降低了管道嚴密性檢查用成本，滿足了不同管徑檢測的需要。

　　2、本發明的空心圓形板作為主要承壓組件，為了便于安裝和拆卸操作，空心圓形板包括由六塊或四塊扇形金屬板組成的空心圓形板，扇形金屬板與焊接在螺母上的內緣鋼板連接，螺母旋在長度為200mm-800mm的螺栓上，隨著螺母的旋轉，扇形金屬板可以通過螺母在螺栓上的推進來打開和折疊。

　　2、本發明為了提高扇形金屬板的承壓能力，在扇形金屬板的兩側焊接上金屬卡槽，以便于在卡槽上安裝支架，增強金屬板的承壓能力。

　　3、為了達到不漏水的目的，本發明采用了多種密封組件，在扇形金屬板之間，采用鉚接和粘接的方式把一定韌度的橡膠鏈接片和扇形金屬板連接構成空心圓形板，在空心圓形板的外圓周處設置有可充氣橡膠密封圈，橡膠密封圈套在空心圓形板外圓周上，等扇形金屬板嵌入管道后，在橡膠密封圈內充入空氣，使扇形金屬板和管道內壁緊密貼合。

　　4、本發明的空心圓形板呈倒傘形結構，橡膠密封圈與管道內壁緊密相連，支架撐在管道內壁上支起螺栓、螺母及空心圓形板，空心圓形板被支架撐開后，通過被充氣的橡膠密封圈與管道內壁貼緊，達到密封效果，檢測完畢后，拆下支撐的支架，可把空心圓形板折疊收起。
