申請日2014.11.07
公開(公告)日2015.03.04
IPC分類號C02F9/14
摘要
一種一體化污水處理設備，其特征是：包括微納米氣泡發生裝置;所述微納米氣泡發生裝置通過管道連接有平流氣浮池;平流氣浮池的中部設有排水管，排水管連接有MBR膜生物反應器;所述MBR膜生物反應器內設有活性污泥，所述MBR膜生物反應器的內部設有中空纖維膜;所述MBR膜生物反應器的下方安裝有曝氣頭;MBR膜生物反應器出水管的一端穿過中空纖維膜安裝在MBR膜生物反應器的內部，另一端連接吸水泵。本實用新型由氧化池和過濾池及納米曝氣設備組成，由于微納米氣泡發生裝置較普通曝氣器產生的氣泡小得多，因此與水的接觸面積增大，并且在能量的作用下，高能氧可以迅速溶解在水中成為高濃度溶解氧，因此氧的利用率顯著提高。
權利要求書

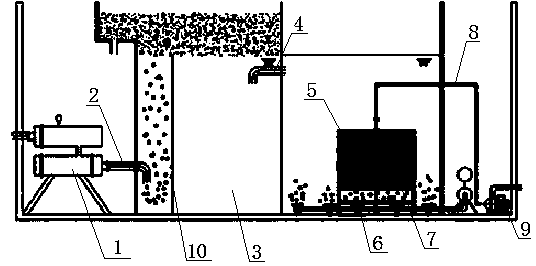

1.一種一體化污水處理設備，其特征是：包括微納米氣泡發生裝置(1);所述微納米氣泡發生裝置(1)通過管道(2)連接有平流氣浮池(3);平流氣浮池(3)的中部設有排水管(4)，排水管(4)連接有MBR膜生物反應器(5);所述MBR膜生物反應器(5)內設有活性污泥;所述MBR膜生物反應器(5)的內部設有中空纖維膜(7);所述MBR膜生物反應器(5)的下方安裝有曝氣頭(6);MBR膜生物反應器出水管(8)的一端穿過中空纖維膜(7)安裝在MBR膜生物反應器(5)的內部，另一端連接吸水泵(9)。
2.根據權利要求1所述的一種一體化污水處理設備，其特征是：所述平流氣浮池(3)內設有隔板(10);所述隔板(10)的高度不低于平流氣浮池(3)高度的三分之二。
3.根據權利要求1所述的一種一體化污水處理設備，其特征是：所述中空纖維膜(7)為雙層。
說明書
一體化污水處理設備
技術領域
本實用新型涉及污水處理領域，具體涉及一種一體化污水處理設備。
背景技術
一體化污水處理設備是將初沉池、I、II級接觸氧化池、二沉池、污泥池集中一體的設備,并在I、II級接觸氧化池中進行鼓風曝氣。其主要處理手段是采用目前較為成熟的生化處理技術——接觸氧化法，水質參數按一般生活水水質，進水BOD 20Omg/l，出水BOD 20mg/l指標設計。接觸氧化工藝采用推流式生物接觸氧化池，其污水處理設備效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。目前市場上采用的污水處理設備填料設置構造復雜，曝氣設備安裝維護困難，生物膜過厚，容易堵塞。
發明內容
本實用新型針對以上問題，提供了一種結構簡單、體積小、能耗小、噪聲低的一體化污水處理設備。
本實用新型是通過以下技術方案實現的：一種一體化污水處理設備，其特征是：包括微納米氣泡發生裝置;所述微納米氣泡發生裝置通過管道連接有平流氣浮池;平流氣浮池的中部設有排水管，排水管連接有MBR膜生物反應器;所述MBR膜生物反應器內設有活性污泥，活性污泥的下方為中空纖維膜;MBR膜生物反應器出水管的一端穿過中空纖維膜安裝在MBR膜生物反應器的內部，另一端連接吸水泵。所述平流氣浮池內設有隔板;所述隔板的高度不低于平流氣浮池高度的三分之二。
該實用新型的有益之處是，本實用新型由氧化池和過濾池及納米曝氣設備組成，使水與氣高度相溶混合，超聲波空化彌散釋放出高密度的、均勻的超微米氣泡，由于微納米氣泡發生裝置較普通曝氣器產生的氣泡小得多，因此與水的接觸面積增大，并且在能量的作用下，高能氧可以迅速溶解在水中成為高濃度溶解氧，因此氧的利用率顯著提高。并且由于氣泡的產生完全是由超聲波對氣水混合液的作用生成，因此能耗小、噪聲低。
