申請日2013.09.24
公開(公告)日2014.04.02
IPC分類號C02F1/46; B08B1/04
摘要
本實用新型涉及電化學工業循環冷卻水處理、污水處理領域，具體為一種電化學水處理設備用除垢裝置。解決了目前電化學水處理過程中陰極上的被吸附物清理較為困難的技術問題。一種適用于電化學水處理設備的除垢裝置，包括刮刀組合件以及驅動刮刀組合件的動力系統;所述刮刀組合件包括豎直設置的通過動力系統驅動的刮刀連動軸，靠近刮刀連動軸下端處由刮刀連動軸向外水平輻射設有若干個環繞刮刀連動軸均勻排列且等長的支撐板;所述支撐板上位于非端部位置豎直設置有與每個筒狀陰極相配的多個第一刮刀。本實用新型的設計實現了陰極吸附物的自動化清理，極大的提高了工作效率。
權利要求書

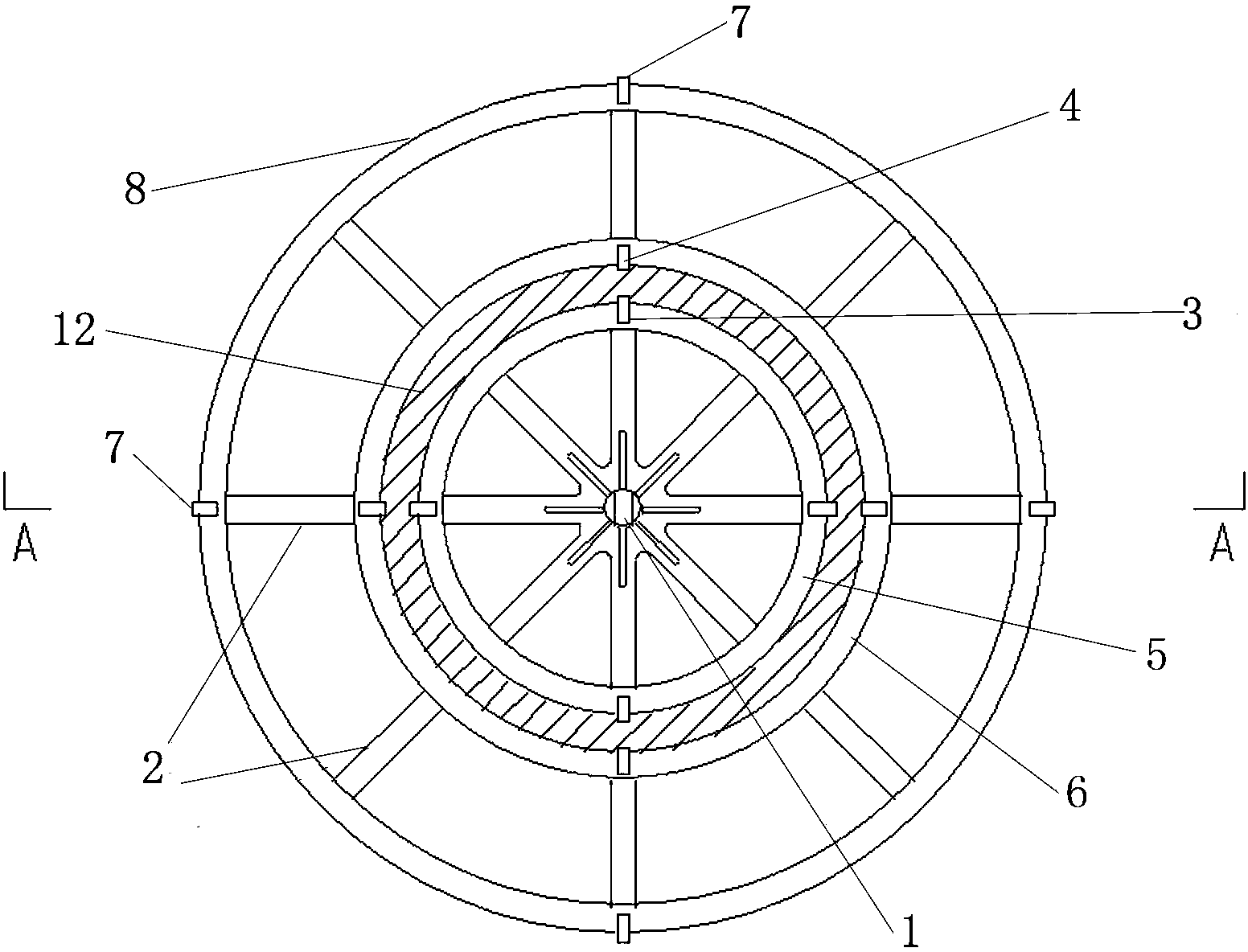

1.一種適用于電化學水處理設備的除垢裝置，其特征在于，包括刮刀組合件以及驅動刮刀組合件的動力系統;所述刮刀組合件包括豎直設置的通過動力系統驅動的刮刀連動軸(1)，靠近刮刀連動軸(1)下端處由刮刀連動軸(1)向外水平輻射設有若干個環繞刮刀連動軸(1)均勻排列且等長的支撐板(2);所述支撐板(2)上位于非端部位置豎直設置有與每個筒狀陰極(21)相配的多個第一刮刀，對應于一個筒狀陰極(21)有一組第一刮刀;所述每個第一刮刀包括以刀刃相對且豎直設置的呈長條形的第一刀片(3)與第二刀片(4);第一刀片(3)以及第二刀片(4)的底部均設在支撐板(2)上;每組第一刮刀的第一刀片(3)之間由下向上水平設有多個第一連接圈(5)，第二刀片(4)之間由下向上水平設有多個第二連接圈(6);第一連接圈(5)與第二連接圈(6)成對設置;支撐板(2)另一端上還豎直設置有多個與缸體內側壁相配合的第二刮刀(7)，所述第二刮刀(7)刀刃向外;所述第二刮刀(7)之間由下而上水平設有若干個第三連接圈(8)。
2.如權利要求1所述的適用于電化學水處理設備的除垢裝置，其特征在于，所述動力系統包括電機(9)以及由電機(9)驅動的減速器(10)，所述減速器(10)的傳動軸(11)與刮刀連動軸(1)的上端相連接。
3.如權利要求1或2所述的適用于電化學水處理設備的除垢裝置，其特征在于，所述支撐板(2)之間還設有底部連接圈(12);所述底部連接圈(12)包括連接在支撐板(2)的另一端之間的外部連接圈以及連接在支撐板(2)非端部之間的中部連接圈;中部連接圈包括連接在相鄰支撐板(2)之間與每個第一刮刀對應的位置處的多個圓弧狀連接板，對應于同一組第一刮刀的多個圓弧狀連接板組成一個中部連接圈。
4.如權利要求1或2所述的適用于電化學水處理設備的除垢裝置，其特征在于，每組第一刮刀相互間均勻環布;第二刮刀(7)之間均勻環布;所述每組第一刮刀以及第二刮刀(7)均為四個。
5.如權利要求1或2所述的適用于電化學水處理設備的除垢裝置，其特征在于，所述第一刮刀共有一組。
6.如權利要求4所述的適用于電化學水處理設備的除垢裝置，其特征在于，所述第一刮刀共有一組。
7.如權利要求1或2所述的適用于電化學水處理設備的除垢裝置，其特征在于，所述第一刮刀共有兩組。
8.如權利要求4所述的適用于電化學水處理設備的除垢裝置，其特征在于，所述第一刮刀共有兩組。
9.如權利要求4所述的適用于電化學水處理設備的除垢裝置，其特征在于，所述第一刮刀共有三組。
10.如權利要求1或2所述的適用于電化學水處理設備的除垢裝置，其特征在于，刮刀連動軸(1)的上端設有卡槽(13)，刮刀連動軸(1)通過卡槽(13)與減速器(10)的傳動軸(11)相連接。
說明書
適用于電化學水處理設備的除垢裝置
技術領域
本實用新型涉及電化學工業循環冷卻水處理、污水處理領域，具體為一種適用于電化學水處理設備的除垢裝置。
背景技術
目前用于工業循環冷卻水處理、污水處理的電化學方法一般是采用電化學水處理設備進行處理。這種設備通過通過陰陽兩電極對工業循環冷卻水、污水進行電解處理，在外加電流作用下：方法1、犧牲陽極法：如電解法使陽極(陽極采用Fe、Al)在電解時產生大量的陽離子(如Fe離子、Al離子等)，與氫氧根離子結合生成的Fe(OH)2具有絮凝、吸附和沉淀的作用，能夠?qū)Ρ惶幚硭械谋姸嚯s物進行絮凝、吸附、沉淀去除。方法2、電化學陰極保護法：陽極采用貴金屬涂層，阻止陽極犧牲，通過電解產生的化學反應，使被處理的水中需要去除的物質在專用陰極吸附、結垢析出(比如碳酸鹽、重金屬)，通過刮垢使其從陰極脫落，再通過反沖洗方法把需要去除的物質排出運行系統。
目前常用的電化學水處理設備的結構如圖10、11、12所示，包括一個外形呈筒狀的缸體14，缸體上端蓋15上開有進水口16;缸體14的底部設有排污口17，排污口17連接有排污管路，排污管路上設有排污閥門18;缸體的上端蓋上開有出水口19;所述缸體內部設有至少兩個軸線缸體軸線重合的直徑不等的筒狀網型陽極20;缸體內部還設有數目比筒狀網型陽極少一個的軸線與缸體軸線重合的筒狀陰極21;所述筒狀網型陽極20與筒狀陰極21的上下端均開口，所述筒狀陰極與筒狀網型陽極交替嵌套排列;位于最內側的為筒狀網型陽極，位于最外側與缸體內側壁相鄰的也為筒狀網型陽極;筒狀網型陽極與筒狀陰極的下端部與缸體內底面有間隔;所述筒狀網型陽極與筒狀陰極的上端部與缸體的上端蓋的下端面相固定連接;所述筒狀網型陽極與缸體的上端蓋絕緣連接;所述每個筒狀網型陽極的上端均通過多個絕緣接線端22穿過開在上端蓋上的孔伸出缸體。圖中箭頭表示水流方向。工作時，待處理水由缸體上部的進水口進入缸體內部，并逐漸充滿缸體，缸體內的陽極與陰極兩兩配對，其中位于最外側的陽極與缸體內壁配對，將陽極的絕緣接線端與電源正極連接，缸體的外殼與電源負極相連接，缸體的外殼與筒狀陰極相連通，這樣陰陽極通過電流的作用，開始對被處理水中的有害物質特別是重金屬離子進行電化學吸附處理。重金屬離子被吸附在陰極上，形成重金屬物質在陰極析出。但是對于這種吸附在陰極上的吸附、結垢物處理較為困難，目前多采用人工用刀片刮掉，且需要將上端蓋打開才能進行清理，拆卸過程比較麻煩，費時費力，且未必能夠清理干凈，因此需要一種能夠快速清理電極吸附雜質且清理效果良好的裝置。
發明內容
本實用新型為解決目前電化學水處理設備的陰極上的吸附、結垢物難以清理的技術問題，提供一種適用于電化學水處理設備的除垢裝置。
本實用新型是采用如下技術方案實現的：一種適用于電化學水處理設備的除垢裝置，包括刮刀組合件以及驅動刮刀組合件的動力系統;所述刮刀組合件包括豎直設置的通過動力系統驅動的刮刀連動軸，靠近刮刀連動軸下端處由刮刀連動軸向外水平輻射設有若干個環繞刮刀連動軸均勻排列且等長的支撐板;所述支撐板上位于非端部位置豎直設置有與每個筒狀陰極相配的多個第一刮刀，對應于一個筒狀陰極有一組第一刮刀;所述每個第一刮刀包括以刀刃相對且豎直設置的呈長條形的第一刀片與第二刀片;第一刀片以及第二刀片的底部均設在支撐板上;每組第一刮刀的第一刀片之間由下向上水平設有多個第一連接圈，第二刀片之間由下向上水平設有多個第二連接圈;第一連接圈與第二連接圈成對設置;支撐板另一端上還豎直設置有多個與缸體內側壁相配合的第二刮刀，所述第二刮刀刀刃向外;所述第二刮刀之間由下而上水平設有若干個第三連接圈。
使用時，動力系統設置在缸體外部，刮刀組合件位于缸體內部，支撐板位于筒狀陰極以及筒狀陽極的下端部，刮刀連動軸設置在缸體的軸線處，相當于位于最內側的筒狀陽極的內側。動力系統的傳動軸穿過缸體上部的上端蓋與刮刀連動軸的上端連接;缸體內下部還設有一個水平支架23，水平支架的中部設有一個軸承24，刮刀連動軸的下端設置在軸承內;每組第一刮刀對應于一個筒狀陰極，每個第一刮刀的兩個刀片分別位于筒狀陰極的內外兩側，且刀刃與筒狀陰極相配合;陰極吸附結束后，通過動力系統帶動刮刀連動軸轉動并帶動支撐板以及設在支撐板上的第一刮刀以及第二刮刀轉動，將筒狀陰極表面以及缸體內壁的陰極上的吸附、結垢物刮掉，被刮掉的吸附、結垢物落入缸體的底部，打開排污口通過反沖洗將吸附、結垢物以及其它雜物排出缸體。所述第一刮刀與筒狀陰極相配，是指第一刮刀的兩個刀片分別位于筒狀陰極的內外兩側，且與筒狀陰極的間距可以保證刮刀正常轉動將陰極表面吸附的重金屬、結垢物質刮掉，同時又不會對陰極產生損害，所述第二刮刀與缸體的內側壁相配合，也是指第二刮刀可以將缸體內壁上的吸附、結垢物刮掉，同時不會損壞內壁表面。采用了在陰極表面去除吸附、結垢物質的刮刀裝置后除污實現了自動化，除污更快且效果更好。第一連接圈與第二連接圈用于加固第一刮刀的第一、第二刀片，第三連接圈用于加固第二刮刀。
進一步的，所述動力系統包括電機以及由電機驅動的減速器，所述減速器的傳動軸與刮刀連動軸的上端相連接。
電機以及減速器均設置在上端蓋的上方，減速器的傳動軸通過上端蓋中心開的孔伸入缸體內部并與刮刀連動軸的上端相連接，驅動刮刀連動軸的轉動。
本實用新型所述的除垢裝置采用第一刮刀以及第二刮刀的設計實現了對水處理設備陰極吸附、結垢物的自動化清理，極大的提高了工作效率，清理效果良好，且結構簡單，安裝方便。
